塑料篮注塑成型模具结构设计方案

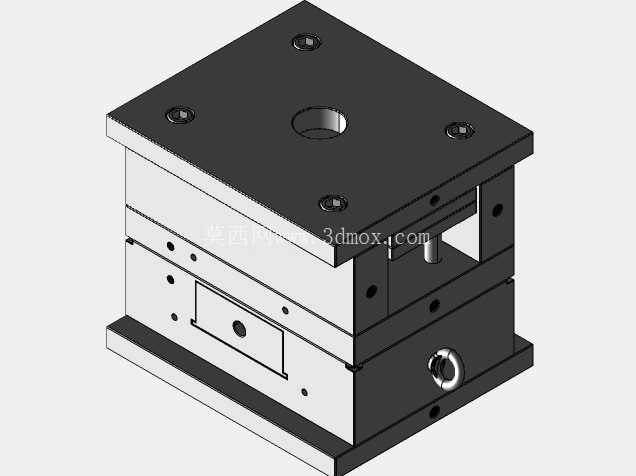

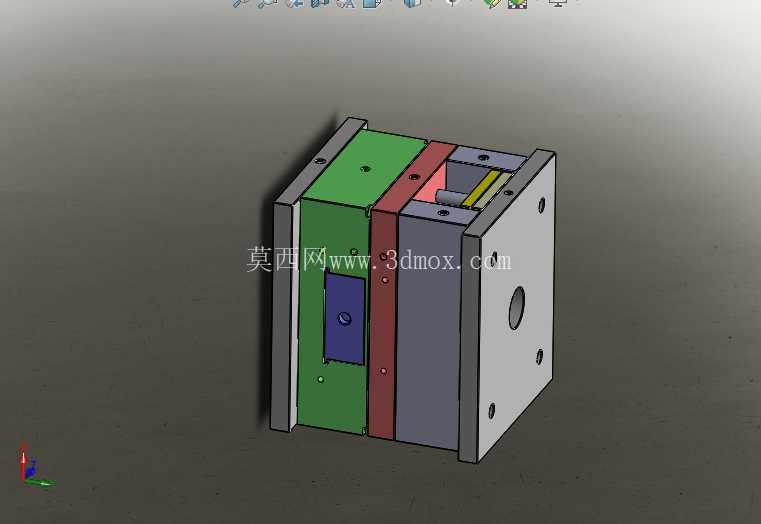

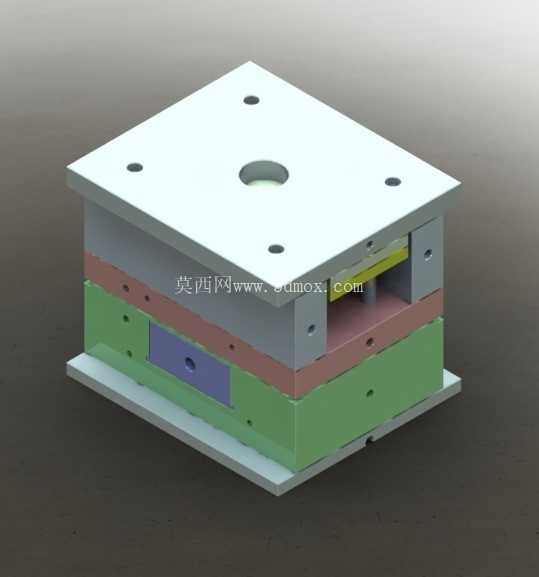

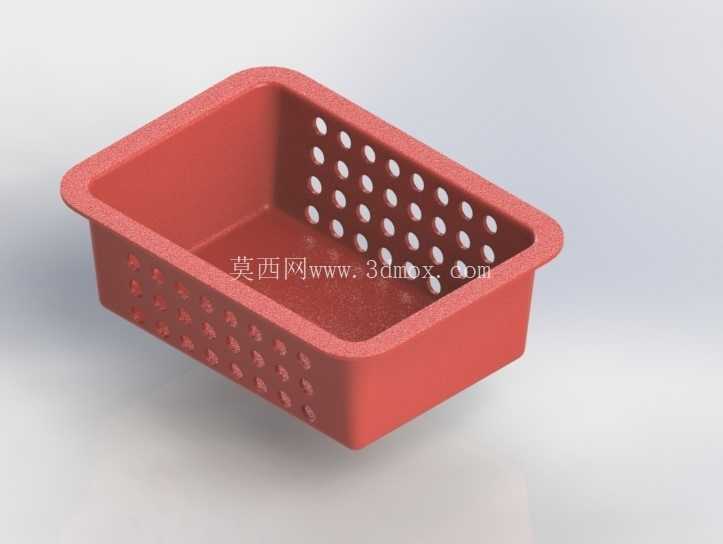

　　日常收纳、商超周转场景中大量使用的镂空塑料篮，其批量生产完全依赖注塑模具的稳定运行，这套模具的结构设计直接决定了塑料篮的成型精度、生产效率与成品良率。从结构布局来看，该模具采用标准两板模衍生结构，模架整体为方正箱式装配结构，各模板通过定位销与紧固螺栓实现刚性连接，合模时的分型面贴合精度控制在0.02mm以内，避免注塑过程中出现飞边、跑料等缺陷。模具的进料方式采用侧浇口设计，浇口位置设置在塑料篮的非外观侧壁处，开模后浇口残留易修剪，不会在篮体的镂空网格与握持边缘留下明显痕迹，满足日用塑料制品的外观要求。

　　冷却回路的排布覆盖了定模、动模的核心成型区域，根据塑料篮的薄壁镂空特性，冷却水道距离成型面的距离保持在15-20mm区间，水道直径选用8mm标准规格，确保PP或PE原料充模后能够均匀冷却，将单件成型周期控制在合理范围内，避免因冷却不均导致篮体出现翘曲变形、网格筋位缩痕等问题。顶出机构采用顶杆与推板结合的组合式顶出方案，针对塑料篮的边缘加强筋、网格交叉点等易包紧动模的位置，对应设置顶出力点，顶出过程中各顶杆的运动同步性通过顶出板的导向结构保证，避免顶出时成品出现顶白、顶穿甚至变形报废的情况。

　　导向系统采用标准导柱导套配合结构，导柱设置在动模侧，导套嵌入定模对应安装位，合模过程中导柱先进入导套实现预定位，抵消模板装配过程中的位置偏差，保护核心型腔型芯部件不会因合模错位发生磕碰损伤。在成型部件的设计上，型芯部分对应塑料篮的内部镂空结构，做了对应网格的镶件拆分设计，一方面方便加工时的刀具进给，保证网格筋位的尺寸精度，另一方面如果长期生产后局部筋位出现磨损、拉伤，可以单独更换对应镶件，无需整体报废型芯，大幅降低模具的维护成本。型腔部分对应塑料篮的外表面，表面做了抛光处理，确保成型后的篮体外壁光滑无毛刺，不会在日常使用时划伤使用者。

　　模具的安装边界适配市面上常规吨位的卧式注塑机，定位圈尺寸、浇口套球面半径、模具总厚度、拉杆间距均符合行业通用安装标准，上机安装时无需额外做改装适配，能够快速完成装夹调试投入生产。排气槽开设在分型面的末端以及塑料填充的末端位置，深度控制在0.02mm，既能够顺利排出型腔内的空气，避免填充时出现困气烧焦、填充不足的问题，又不会让熔融塑料渗入排气槽形成飞边。在实际生产场景中，这套模具可适配常见的日用塑料原料，通过调整注塑工艺参数，能够稳定生产不同克重、不同尺寸规格的镂空塑料篮，成品的网格筋位厚度均匀，边缘强度满足日常盛放物品的承重要求，长期使用不会出现筋位断裂的情况。设计过程中充分考虑了量产的实操需求，模具的各活动部件均设置了润滑槽，日常维护时可以快速加注润滑脂，减少开合模过程中的部件磨损，延长模具的整体使用寿命。同时模具的吊环孔、撬模槽等辅助结构均按照标准规范设置，方便模具的吊装、拆装与维护，降低生产现场的操作难度。
