包装件生产用潜水艇式双腔带滑块注塑模具

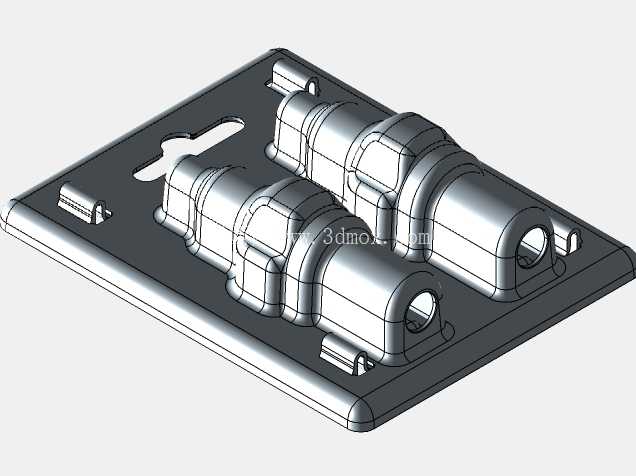

　　这套模具针对包装类塑件的批量注塑生产场景开发，适配卧式注塑机安装使用，核心成型尺寸边界为296mm×596mm，属于中型注塑模具范畴，可一次成型两个同规格包装件，通过双腔布局提升单位时间内的生产效率，匹配包装制品大批量交付的生产节奏。模具采用带滑块的侧抽芯结构，针对包装件侧面存在的倒扣、侧凹特征设计独立滑块抽芯机构，开模过程中滑块可沿预设导轨方向平稳滑移，先完成侧特征的脱模动作，再通过顶出机构将成型后的塑件从型腔中推出，避免强制脱模导致的塑件变形、拉伤问题，保障成型后包装件的尺寸精度与外观质量。

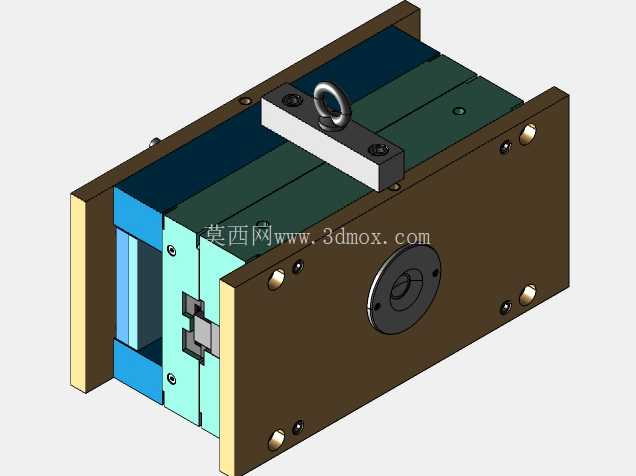

　　模具的冷却系统布局经过针对性优化，在型腔、型芯以及滑块内部均设计了随形冷却水道，建模阶段将对应覆盖的模板部件设置为透明显示状态，可直观观察到冷却水道的走向与覆盖范围，确保成型过程中模具各区域温度均匀，缩短塑件冷却定型时间，减少因冷却不均导致的塑件翘曲、缩痕缺陷，稳定成型周期。模具整体采用模脚与定模板、动模板组合的叠层结构，顶部设置吊装环用于模具的转运与上机安装，侧面设置定位法兰与注塑机的射嘴位置精准对接，合模时通过导柱导套实现定动模的精准对位，避免合模错位导致的型腔损伤。

　　在结构设计层面，滑块的锁紧采用楔紧块结构，合模状态下楔紧块可承受注塑过程中型腔侧的注塑压力，避免滑块受压力偏移导致的塑件飞边问题；浇注系统采用侧浇口进料，熔体可平稳填充双腔的各个区域，填充过程中排气槽可顺畅排出型腔内的空气，避免塑件出现困气、烧焦缺陷。这套模具的结构设计充分考虑了包装件生产的实际工况，所有活动部件的配合间隙均经过合理预留，既保证运动顺畅无卡滞，又避免间隙过大产生飞边，冷却系统的均衡设计可适配PP、PE等常用包装塑料的成型工艺要求，双腔布局在保证成型质量的前提下最大化提升生产效率，滑块抽芯结构的设计可覆盖多数带侧特征包装件的成型需求，安装尺寸可适配常规吨位的卧式注塑机，上机前只需完成码模固定、冷却水路连接、浇注口对接即可投入生产，日常生产过程中可通过拆解滑块、型腔镶件完成维护与抛光，降低长期生产的维护成本。
