ER32夹头式1度增量360度分度装置

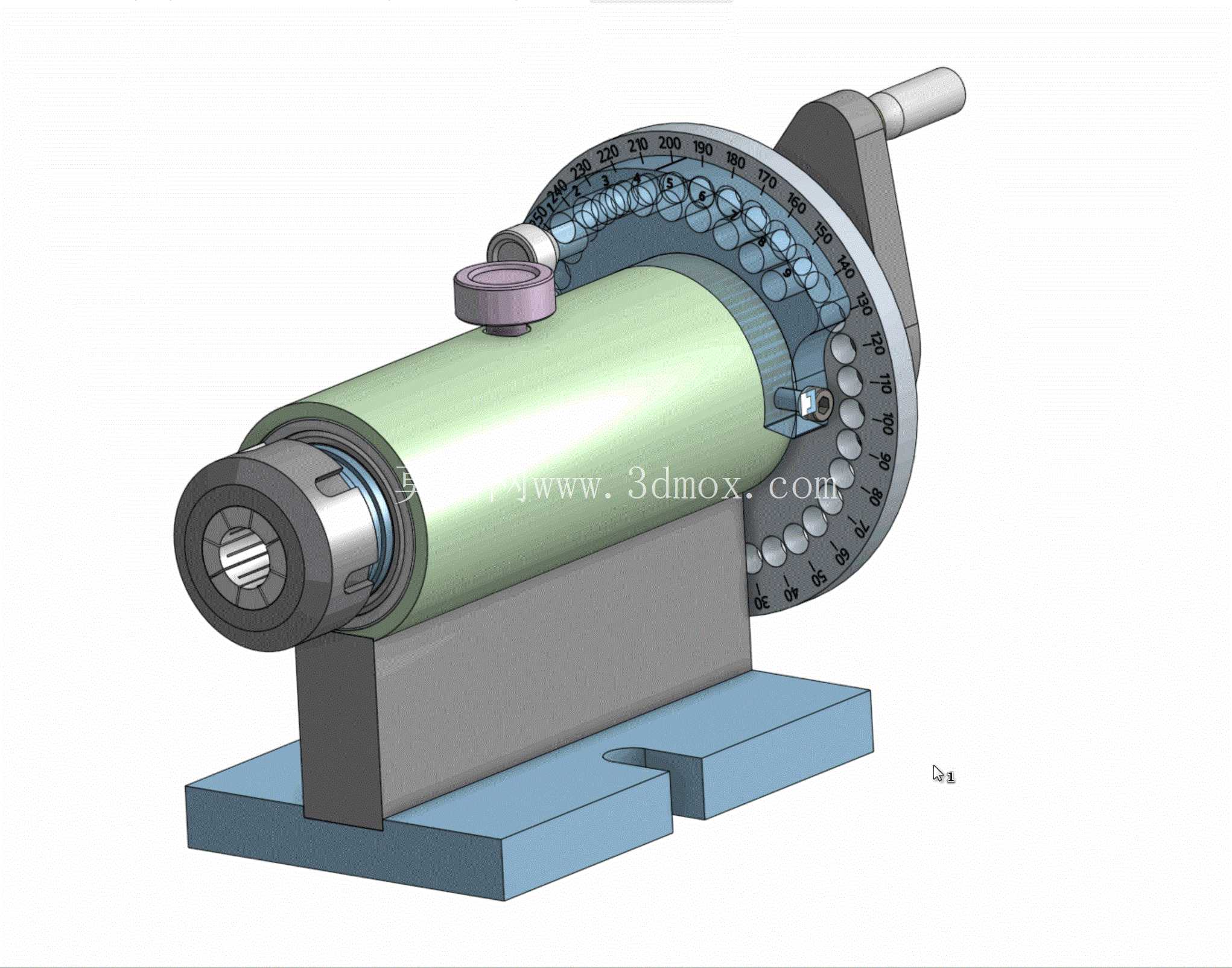

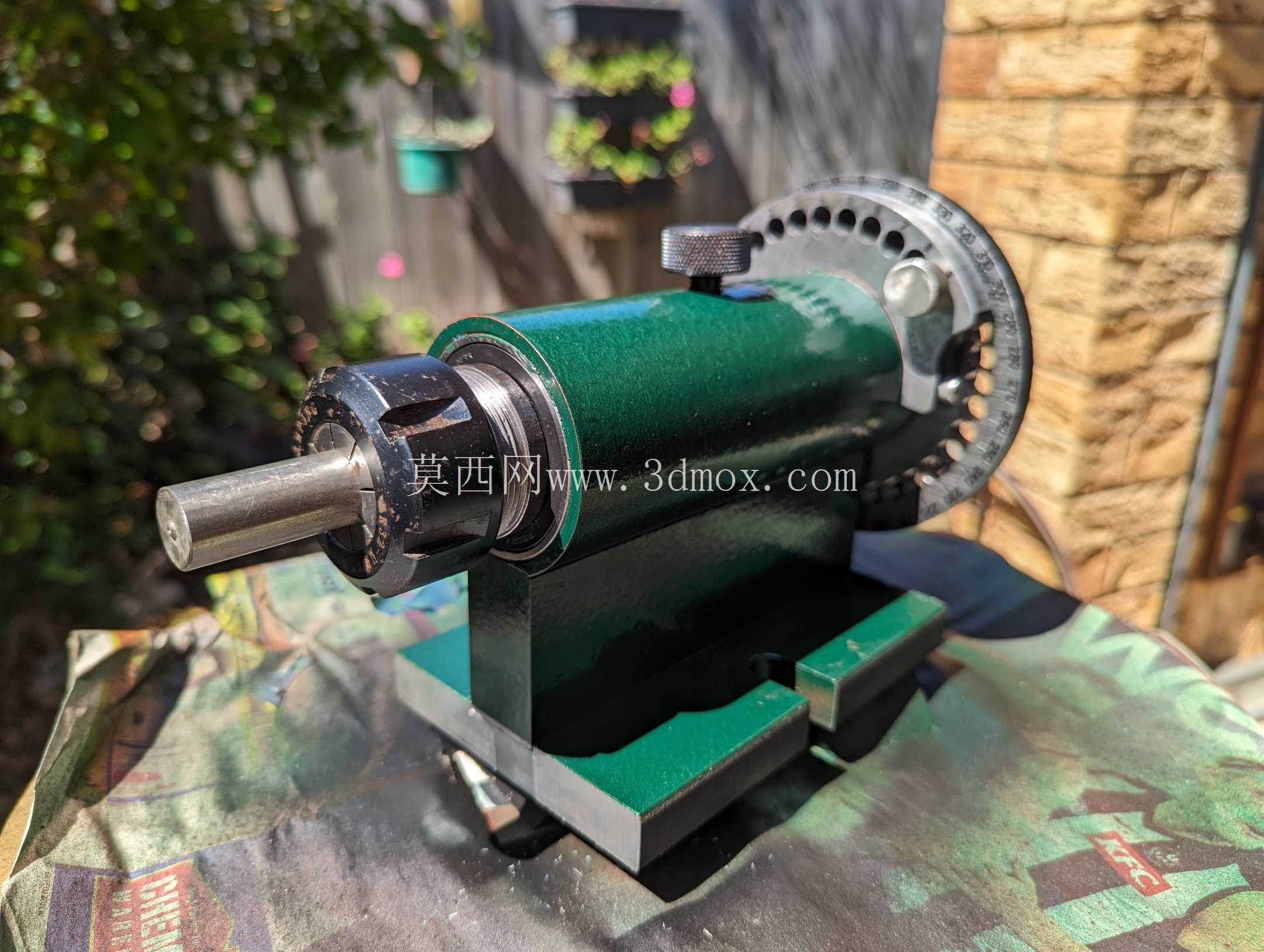

　　在小型零件铣削、刻线、钻等分孔的加工场景里，这类带ER32夹头的分度装置，是桌面级加工、小批量试制环节里替代大型回转工作台的高适配方案，尤其适合加工直径不大的轴类、套类零件，不需要复杂的找正流程就能快速完成等分角度的回转定位。整套装置的核心结构围绕防尘滚珠轴承搭建，全程采用机械切削加工完成装配，没有焊接结构带来的应力变形问题，长期使用后回转精度的保持性更稳定。后置的36孔分度盘布置在装置尾部，操作时操作人员站在设备侧方就能直接拨动定位销完成分度，视线不会被前端的工件、刀具遮挡，操作手感更直接，也能避免加工时的切屑飞溅到操作区域影响分度动作。

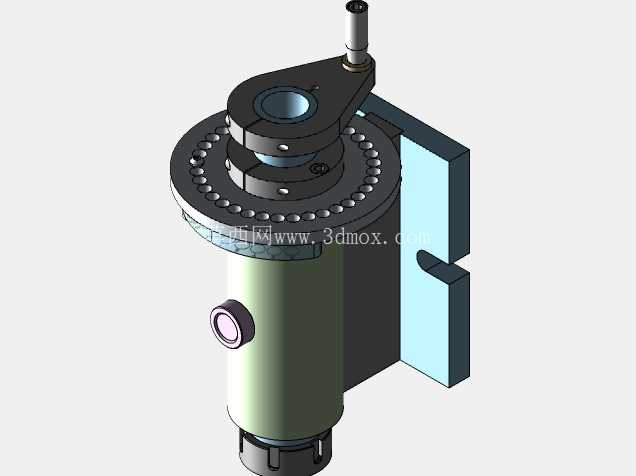

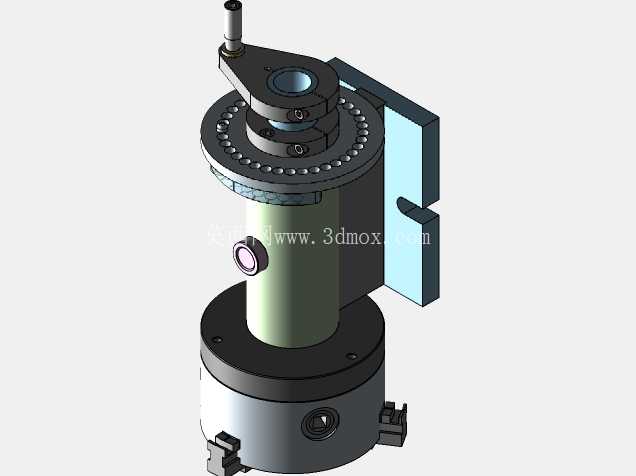

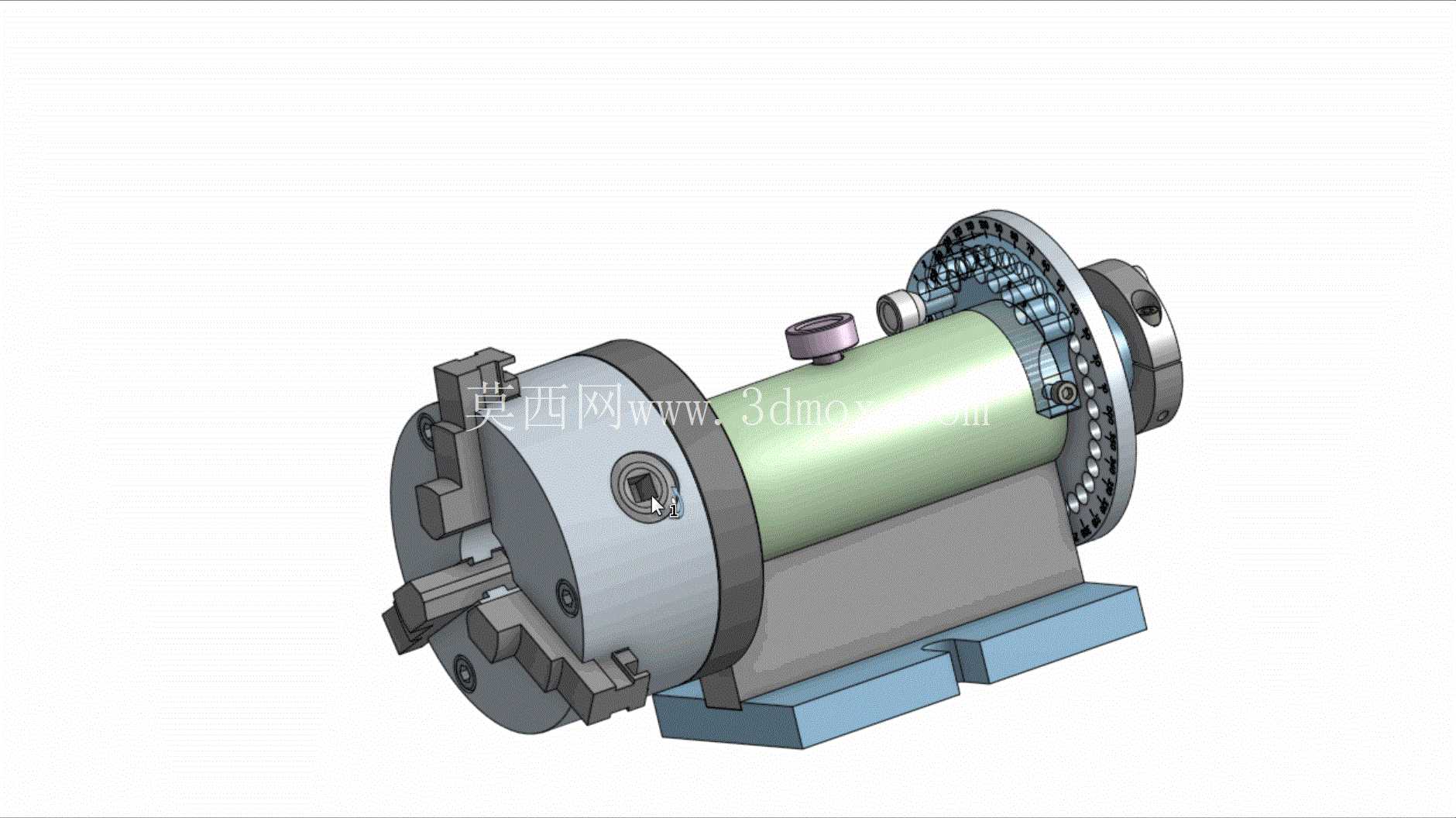

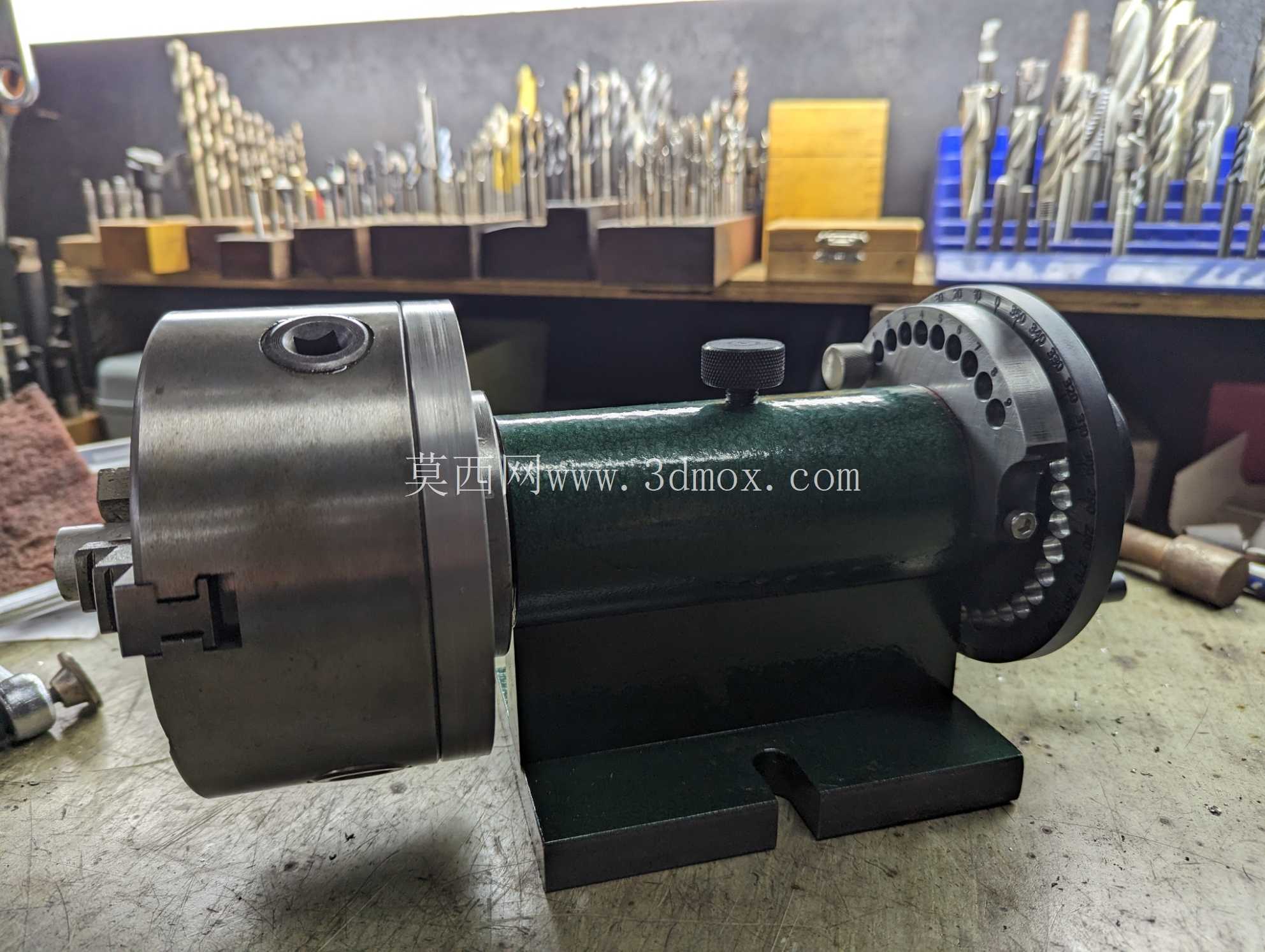

　　分度盘没有做一体式固定设计，而是通过螺栓锁紧在夹紧环上，实际生产中如果需要2度、5度等其他分度增量，只需要更换对应孔数的替代分度盘就能适配不同的加工需求，不需要改动主体的轴承与轴系结构，改装成本很低。前端的锥度接口采用M40×1.5规格的ER32夹头锥度，兼容全系列ER32夹头，夹持范围覆盖常规小型零件的直径区间，不需要额外制作过渡套就能直接装夹棒料；同时设计了适配125mm规格三爪卡盘的背板结构，背板可以直接拧在前端的M40×1.5螺纹上，装夹三爪卡盘后就能加持更大直径、异形轮廓的工件，卡盘连接后的内孔通径为26mm，长轴类零件可以直接穿过内孔进行装夹，不用提前截断棒料，减少材料浪费。

　　整套装置的底座采用平直安装面设计，底部开有标准的T型槽安装位，可以直接固定在铣床、钻床、小型加工中心的工作台上，安装时只需要打表找正底座侧面与机床X轴的平行度，就能保证分度回转中心与机床主轴的位置精度，不需要复杂的调试流程。装置的11度定位部分以及分度盘上的刻度、刻字结构，设计时就考虑了加工工艺性，这类细密的刻度特征采用数控铣床或者激光加工就能完成，不需要专用的刻线设备，自制或者小批量生产时的工艺门槛更低。

　　实际使用中，ER夹头的锁紧结构在装置前端，锁紧扳手的操作空间充足，不会和后端的分度盘、锁紧旋钮产生干涉，装拆工件时的操作效率更高；尾部的分度定位销带弹簧复位结构，分度时只需要拉起定位销转动主轴到对应孔位，松开后定位销就能自动插入分度孔完成定位，配合侧面的主轴锁紧旋钮，加工时可以锁住主轴避免切削受力导致主轴偏转，提升加工时的刚性。对于小型加工坊、模型制作、五金零件小批量加工的场景，这类分度装置的体积远小于标准机床回转工作台，占用工作台面的空间更小，在小型桌面铣床上使用时不会过多占用X、Y轴的有效行程，同时ER夹头的装夹同轴度优于普通三爪卡盘直接装夹，加工等分槽、等分孔、多面体零件时的位置精度更有保障。整套结构的零件没有特殊的异形件，主体的轴、轴承座、底座都可以采用常规的45号钢加工，热处理后硬度满足日常使用的耐磨需求，不需要特殊的材料或者加工工艺，维护时只需要定期给轴承补充润滑脂，检查分度定位销的磨损情况就能长期保持精度。
