钣金件加工用八边形底座冲压工装结构

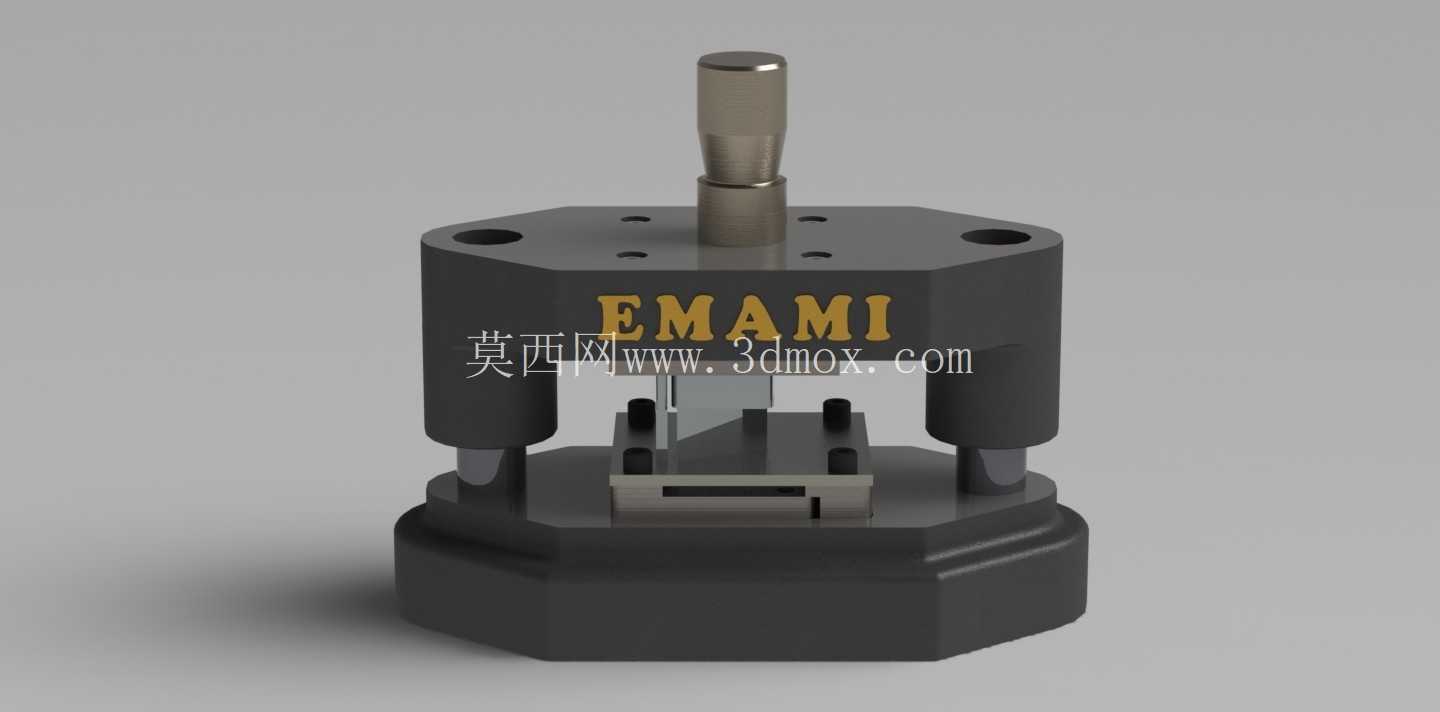

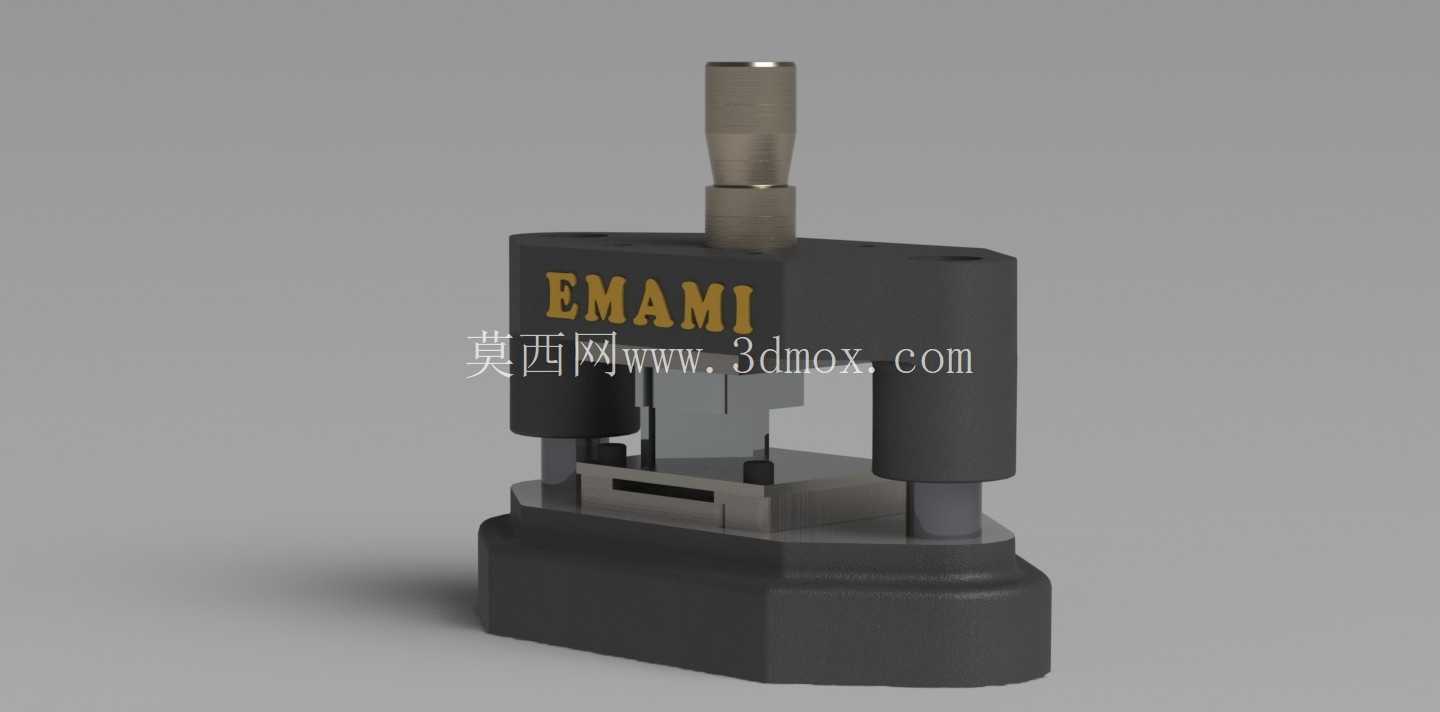

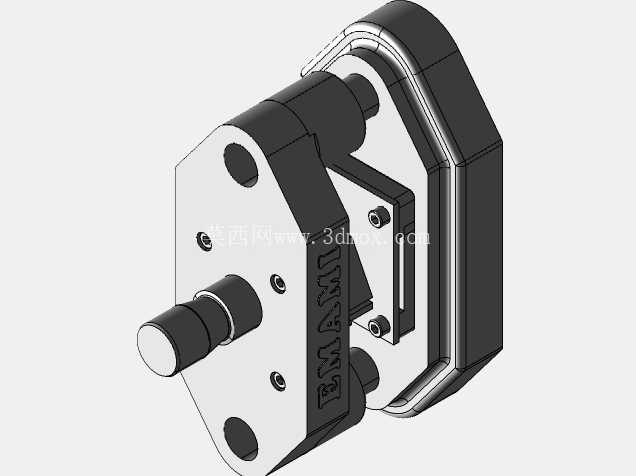

　　这套冲压工装主要面向小型钣金件的批量冲切成型工序，常见应用场景覆盖家电五金配件、小型电子结构件的落料、冲孔、浅成型加工环节，适配常规开式单点压力机的安装接口，可直接挂载在公称力63吨及以下的通用压力机滑块与工作台面之间使用。从结构布局来看，整套工装采用八边形闭合模座设计，上下模座均采用45号钢调质处理，相比传统矩形模座，八边形轮廓在同等安装边界下能减少边角应力集中，同时适配压力机工作台T型槽的多方位装夹需求，无需额外加装过渡垫板即可完成固定。上模部分设置独立模柄，模柄直径适配常规压力机的滑块模柄孔尺寸，同轴度公差控制在0.02mm以内，保证冲压过程中上下模的对中精度，避免啃模风险。

　　导向结构采用双导柱后置布局，导柱与导套之间采用间隙配合，配合间隙控制在0.01-0.015mm之间，导柱表面做高频淬火处理，硬度达到HRC58-62，可承受连续冲压过程中的侧向力偏移，尤其适配带侧向冲切工位的工序需求，保证冲裁间隙均匀性。下模部分设置独立的压料板与定位挡块，压料板通过内置矩形弹簧提供压料力，冲压下行过程中压料板先接触钣金毛坯，将毛坯压紧在下模型面后再完成冲切动作，可有效避免薄钣金件冲切过程中的翘曲变形，冲切面毛刺高度可控制在0.05mm以内，满足后续折弯、焊接工序的精度要求。

　　定位挡块采用可调整结构，通过内六角螺丝固定在下模座的T型槽内，可根据不同批次毛坯的尺寸偏差调整定位位置，适配同系列不同规格小型钣金件的加工需求，减少换模调整时间。从安装边界来看，整套工装闭合高度控制在220mm，最大开模行程80mm，上下模座的安装孔位间距适配常规压力机的工作台孔位布局，无需对现有压力机做任何改造即可完成安装调试。设计过程中充分考虑了连续冲压的维护便利性，所有冲切工位的镶块均采用快拆结构，刃口磨损后可单独拆卸更换，无需拆卸整套模架，大幅降低停机维护时间。模座上设置的多个减重孔同时兼具排屑功能，冲切产生的废料可通过减重孔直接落入压力机下方的废料槽，无需额外清理模面，适配每分钟30-45次的连续冲压节拍。

　　上下模的合模行程设置了硬限位柱，可避免误操作导致的合模过行程，保护刃口不受冲击损坏。针对薄钣金加工常见的带料问题，上模卸料板设置了独立的顶料销，冲压回程时顶料销将卡在上模的工件自动顶出，避免工件随上模上行带出定位位置，保障连续生产的稳定性。整套结构没有冗余的复杂组件，所有零部件均采用通用标准件加工，备件采购成本低，适合中小五金加工车间的批量生产使用，在保证冲压精度的前提下，尽可能压缩了制造成本与维护难度，针对0.5-2mm厚度的冷轧钢板、镀锌板钣金件冲切场景做了专门的参数优化，冲切刃口的间隙按料厚的8%设置，可保证冲切面的断面质量，减少后续打磨工序的工作量。
