曲轴类部件振动测试工装夹具结构

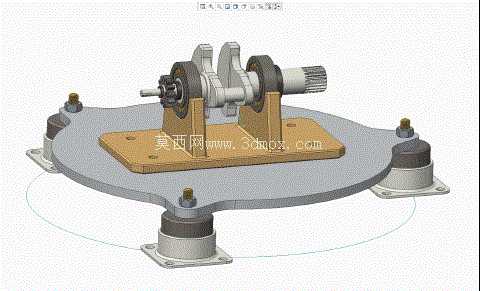

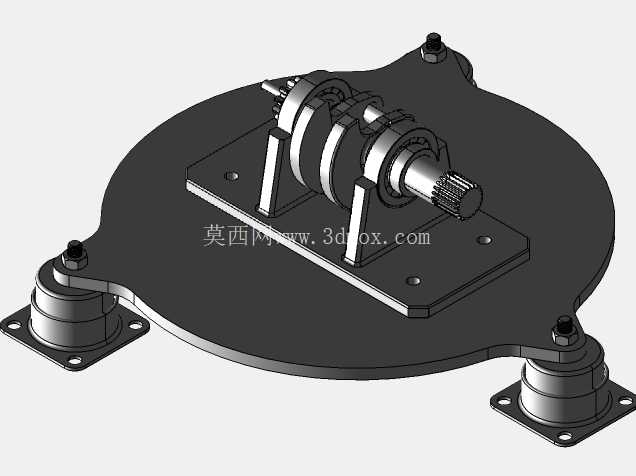

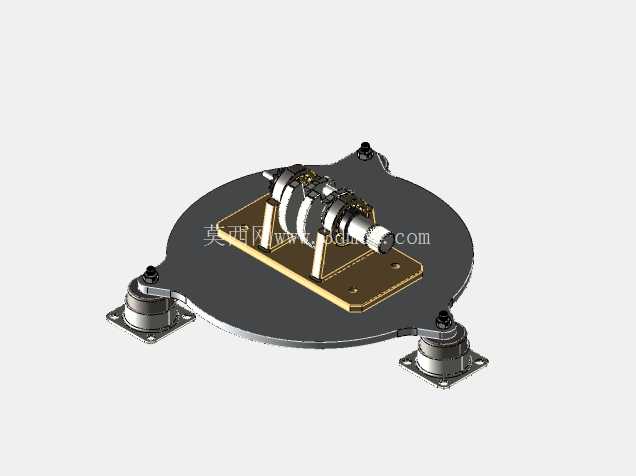

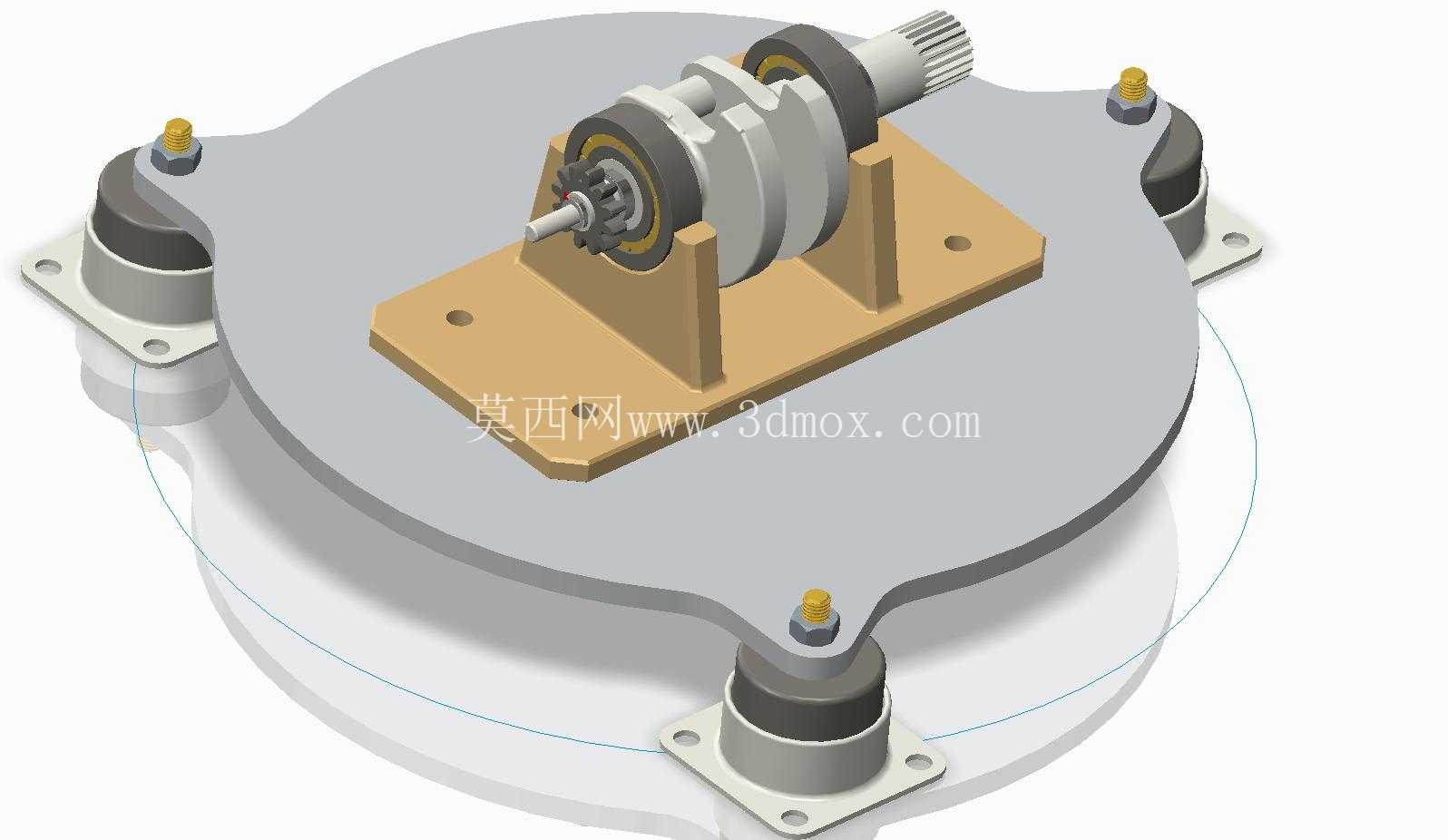

　　这套结构主要面向动力核心回转部件的出厂性能校验环节，在中小型内燃机、小型通用动力机组的零部件验证工序中应用广泛，核心作用是为待检测的曲轴类回转零件提供稳定的装夹基准，同时隔绝外部环境振动对测试数据的干扰，保证振动幅值、频率响应、动平衡偏差这类核心检测参数的采集精度。整套结构的核心装夹单元采用双立式支撑座布局，两个支撑座通过螺栓紧固在中部的安装基板上，支撑座顶部配置与曲轴轴颈尺寸匹配的剖分式轴承座，安装时可以先拆开轴承上盖，将待测试的曲轴两端轴颈放入轴承内圈后再扣合上盖锁紧，能适配轴颈直径在适配区间内的不同规格曲轴，不需要整体更换支撑座，只需要更换对应内径的轴瓦即可完成快速换型，适配多品种小批量的零部件测试需求。

　　底部的承载平台采用类圆形的厚钢板加工而成，平台边缘均匀布置四个安装点位，每个点位都配置了独立的橡胶金属复合减震器，减震器下端带标准安装法兰，可以通过膨胀螺栓或者内六角螺栓固定在实验室的水泥地基或者钢制测试台架上，减震器的刚度经过匹配计算，能够过滤掉车间内其他设备运行传递过来的高频振动，避免外部杂波混入测试传感器的采集信号里，保证测试数据的重复性和可信度。中部的安装基板上开有等间距排布的T型槽，两个曲轴支撑座可以沿着T型槽调整横向间距，适配不同长度规格的曲轴装夹，调整到位后通过T型螺栓锁紧固定，不需要在基板上重新钻孔攻丝，调整过程便捷，能缩短不同型号产品切换测试的准备时间。曲轴的输入端预留了与驱动电机连接的花键接口，测试时可以连接变频调速电机带动曲轴以不同转速运转，模拟曲轴在实际工况下的旋转状态，配合安装在支撑座和承载平台上的振动加速度传感器，就能采集不同转速下曲轴的振动传递特性、轴承座的振动响应数据，为曲轴的动平衡校正、轴承选型匹配、结构优化提供实测数据支撑。设计过程中首先考虑的是装夹的同轴度精度，两个支撑座的轴承安装孔同轴度公差控制在0.02mm以内，避免装夹带来的附加弯矩影响测试结果，同时支撑座采用灰铸铁材料铸造后加工，具备良好的刚性和阻尼特性，不会在曲轴运转测试时产生共振。

　　承载平台的厚度经过刚度校核，在四个减震器支撑的状态下，平台自身的固有频率避开了曲轴测试时的常用转速区间，防止测试过程中平台自身产生谐振干扰数据。安装边界方面，整套结构的底部安装法兰孔位采用通用的方形布局，相邻两个减震器的安装孔中心距与常见的工业测试台架安装孔位匹配，不需要对现有测试台架做额外改造就能直接固定安装；整体高度控制在操作人员站立作业的舒适区间，方便操作人员完成曲轴吊装、轴承盖锁紧、传感器布置这类操作。每个减震器的额定载荷经过核算，能够承载承载平台、装夹组件、待测曲轴以及驱动连接部件的总重量，同时预留足够的载荷余量，保证长期使用过程中减震器不会出现塑性变形，维持稳定的减震性能。

　　在实际使用场景中，这套结构除了用于曲轴类零件的振动测试，也可以通过更换顶部的装夹夹具，适配其他轴类回转零件的振动测试、动平衡校验工作，只需要调整支撑座间距、更换对应规格的轴瓦即可完成适配，具备较好的通用性。结构上所有的连接螺栓都采用标准件，日常维护更换时不需要定制特殊配件，轴承部位预留了润滑脂加注口，长期使用时可以定期加注润滑脂，减少轴承磨损带来的测试误差。四个减震器的高度可以通过顶部的调节螺母进行微调，能够快速将承载平台调整至水平状态，保证曲轴安装后的水平度符合测试要求，避免因为平台倾斜带来的轴系附加力影响测试结果。
