管槽口鱼嘴加工输送一体设备结构

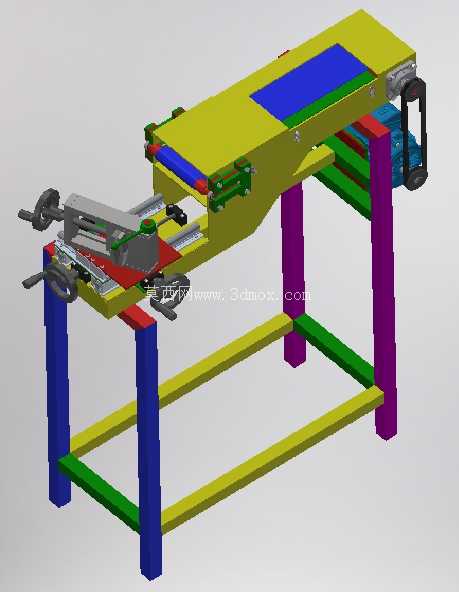

　　这套结构针对管材端口成型工序的产线衔接需求设计，核心解决传统管端鱼嘴加工过程中工件上下料重复定位、工序间转运耗时的痛点，适配中小直径金属管材的批量端口加工场景，常见于五金管件加工、管路预制车间的生产线布局中。设备整体采用框架式支撑结构，底部由多根立式支撑柱搭配横向连接梁组成承力基座，支撑柱间距经过受力核算，可承受上部输送及加工模块的静载与作业动载，基座底部预留了地脚安装孔位，安装时可通过膨胀螺栓与车间地面固定，也可搭配减震垫脚适配不平整地面的安装需求，整体安装边界宽度控制在1.2米范围内，长度适配2米以内的管材上料行程，不会占用过多产线横向空间。

　　上部的输送模块采用平皮带输送结构，皮带两侧设置可调式侧挡条，可根据待加工管材的直径调整挡条间距，避免管材输送过程中出现偏移、卡滞问题，输送末端设置定位挡块，当管材输送至加工工位时，挡块触发限位结构，输送动作暂停，等待加工工序完成。加工工位设置在输送段中部侧方，配备可横向滑移的进给机构，进给导轨采用线性滑轨搭配丝杠传动的结构，可根据管材壁厚、槽口深度调整进给行程，加工端的夹具可适配不同管径的管材装夹，装夹动作采用气动压紧方式，压紧力可通过气源压力调整，避免薄壁管材装夹变形。

　　设计过程中优先考虑了工序的连贯性，将输送、定位、装夹、加工几个动作的逻辑做了联动适配，管材到位后定位销先伸出完成轴向定位，随后两侧夹块抱紧管材，加工进给机构启动完成槽口切削，加工完成后夹具松开，定位销收回，输送机构重新启动将成品管材输送至下一工位，整套动作无需人工重复对位，可有效降低操作人员的劳动强度，同时减少人工定位带来的尺寸误差。结构的色彩区分做了明确的功能划分，支撑结构采用高对比度的配色方便日常巡检时识别结构变形、连接松动问题，运动部件采用辨识度高的色彩标注，可提醒运维人员注意运动行程范围，避免检修时发生安全隐患。

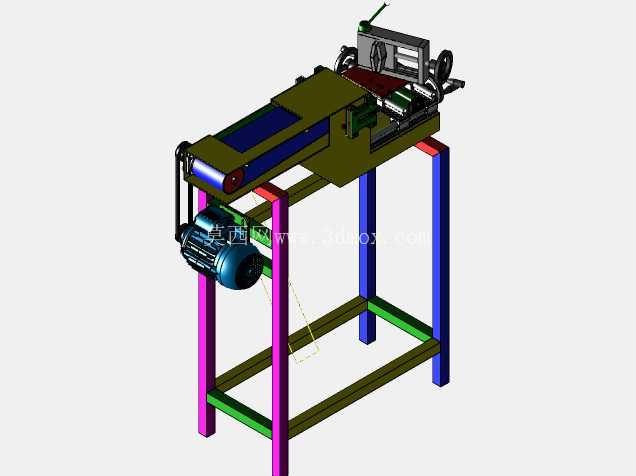

　　设备的驱动模块集中布置在机架侧方，电机与传动轮的安装位置预留了维护空间，日常更换皮带、调整传动张紧度时无需拆解主体框架，传动部位设置了可拆卸的防护外罩，既可以避免加工碎屑落入传动结构造成磨损，也能防止作业人员衣物卷入传动部件。针对管材加工过程中产生的金属碎屑，设备在加工工位下方预留了碎屑收集槽的安装位置，可搭配车间的碎屑收集系统使用，避免碎屑散落堆积在输送皮带上造成皮带磨损、输送打滑的问题。整套结构的模块化设计程度较高，输送模块、加工进给模块、装夹模块都可单独拆解更换，当需要加工不同规格的管材槽口时，只需更换对应规格的夹块、调整进给行程参数即可，无需对整体机架做大规模改动，适配多品种小批量的管件加工生产需求。机架的横向连接梁采用矩形管焊接结构，焊接后做了去应力处理，长期使用不会出现框架变形导致的输送跑偏、加工对位偏差问题，支撑柱与连接梁之间采用螺栓连接加定位销的固定方式，运输过程中可拆解为多个部件，到现场后再完成组装，降低长途运输的体积成本。
