纺织厂缝纫线润滑卷取专用设备结构

在纺织生产的后处理工段，缝纫线的成品卷绕环节长期存在两个核心痛点：一是未经过润滑处理的缝纫线在后续高速缝纫作业中容易出现断线、起毛问题，直接影响下游制衣、家纺企业的生产效率；二是传统人工辅助卷绕的方式张力控制不稳定，卷绕出的线卷松紧度不均，上机使用时容易出现卡线、跳线情况。这款卷取设备正是针对这两个现场痛点开发的专用处理设备，直接对接纺织厂缝纫线生产的末道工序，完成从线体润滑到定长卷绕的全流程作业，替代传统的人工加润滑、手摇卷线的落后作业模式。

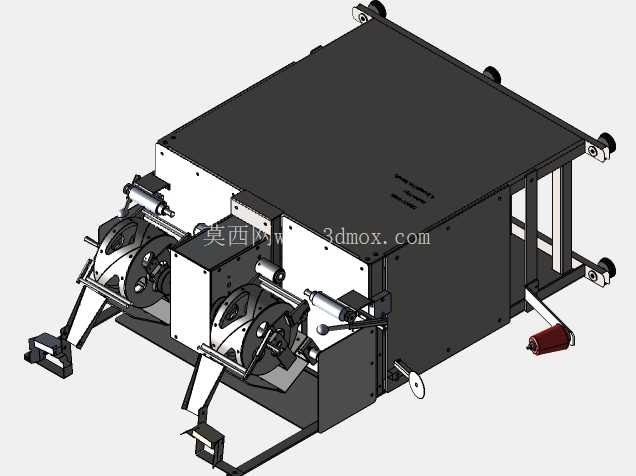

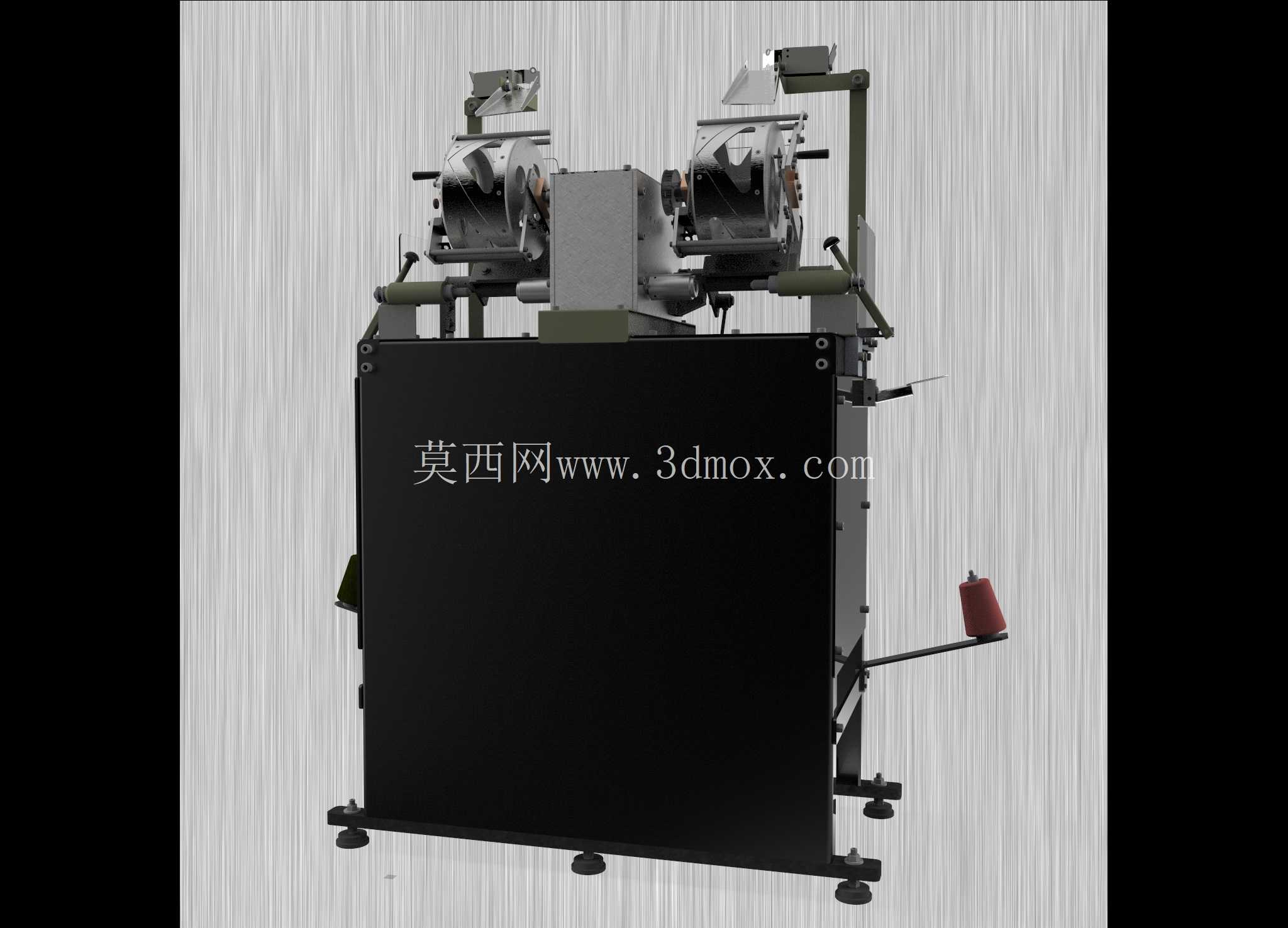

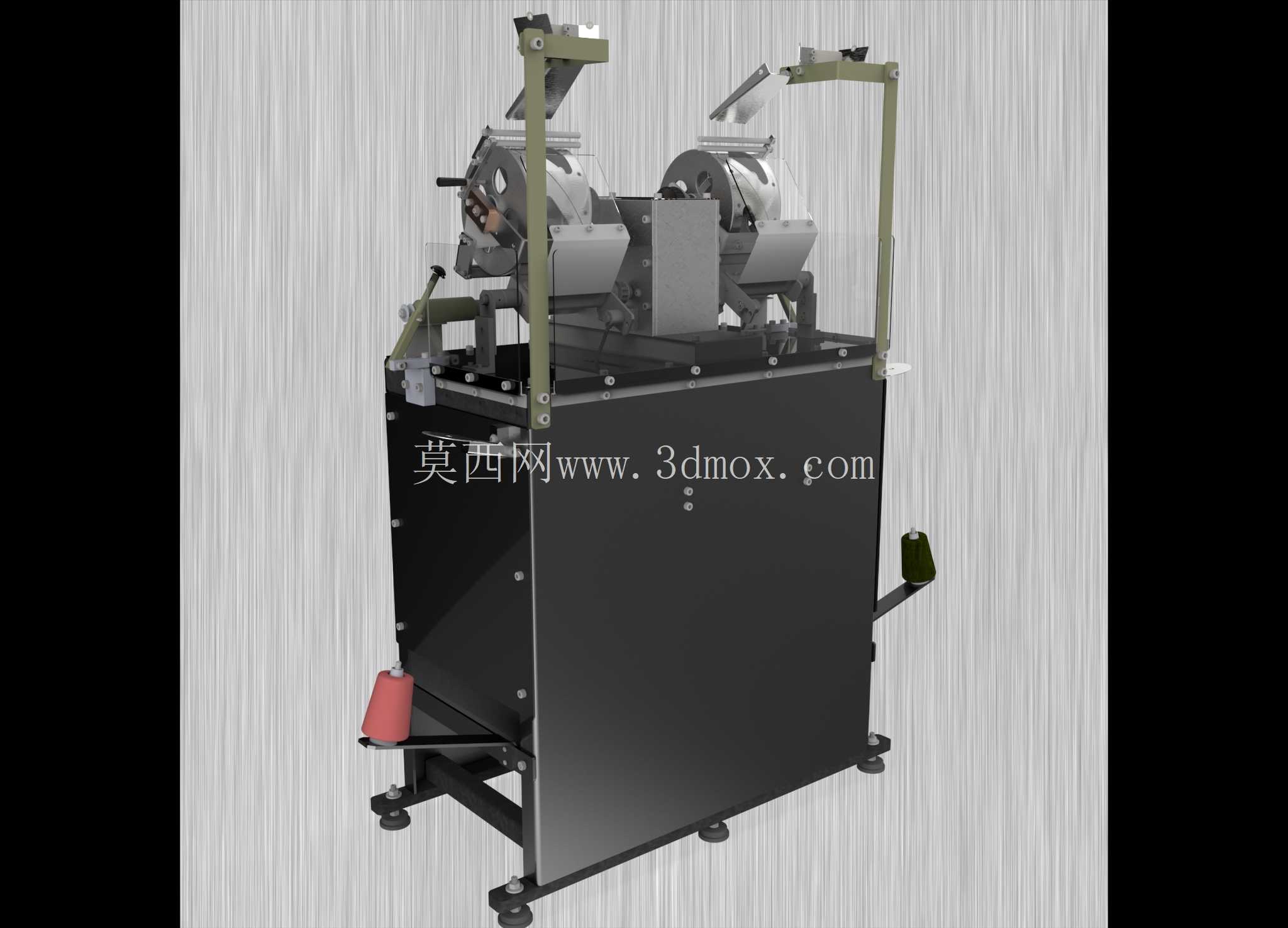

从功能布局来看，设备采用下置柜体式机架作为整体承载基础，柜体采用封闭式钣金结构设计，既可以将驱动电机、传动齿轮组、润滑液存储管路、张力调节组件全部内置，避免车间飞花、浮尘进入传动部件造成磨损，也能为上部作业单元提供稳定的安装基准，柜体底部预留的安装孔位可直接通过膨胀螺栓固定在车间水泥地面上，安装时需保证上部作业面的水平度误差控制在每米0.1毫米以内，避免运行过程中因机架倾斜导致线体走位偏移。上部作业区从进线端到出线端依次排布了线体导向组件、润滑涂覆单元、张力稳定机构、卷绕执行机头四个核心模块，其中导向组件采用带陶瓷衬套的导柱结构，陶瓷表面的低摩擦系数可以避免缝纫线高速通过时被刮毛，导柱的安装角度可根据进线方向做±15度的微调，适配不同车间的走线布局。

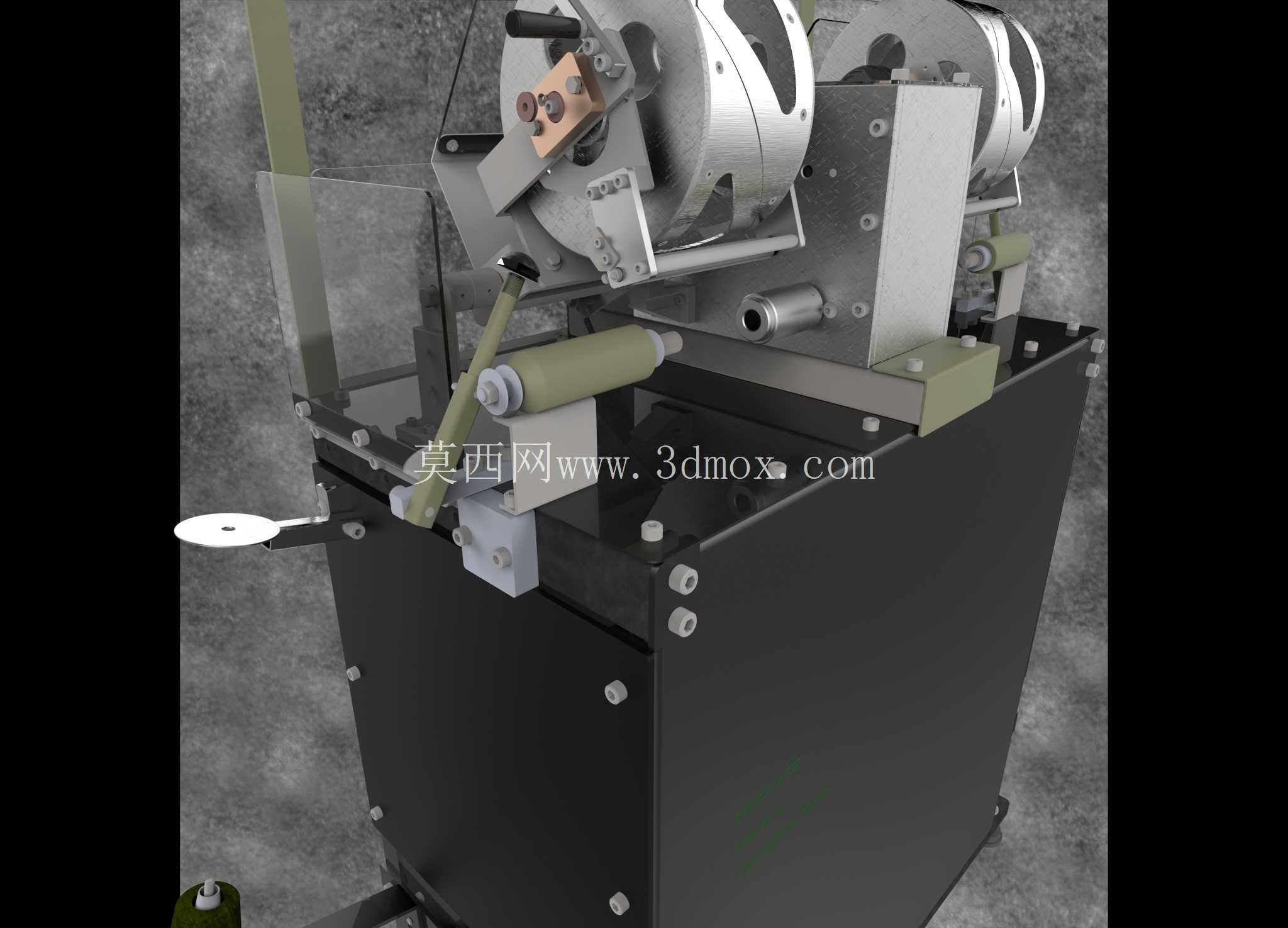

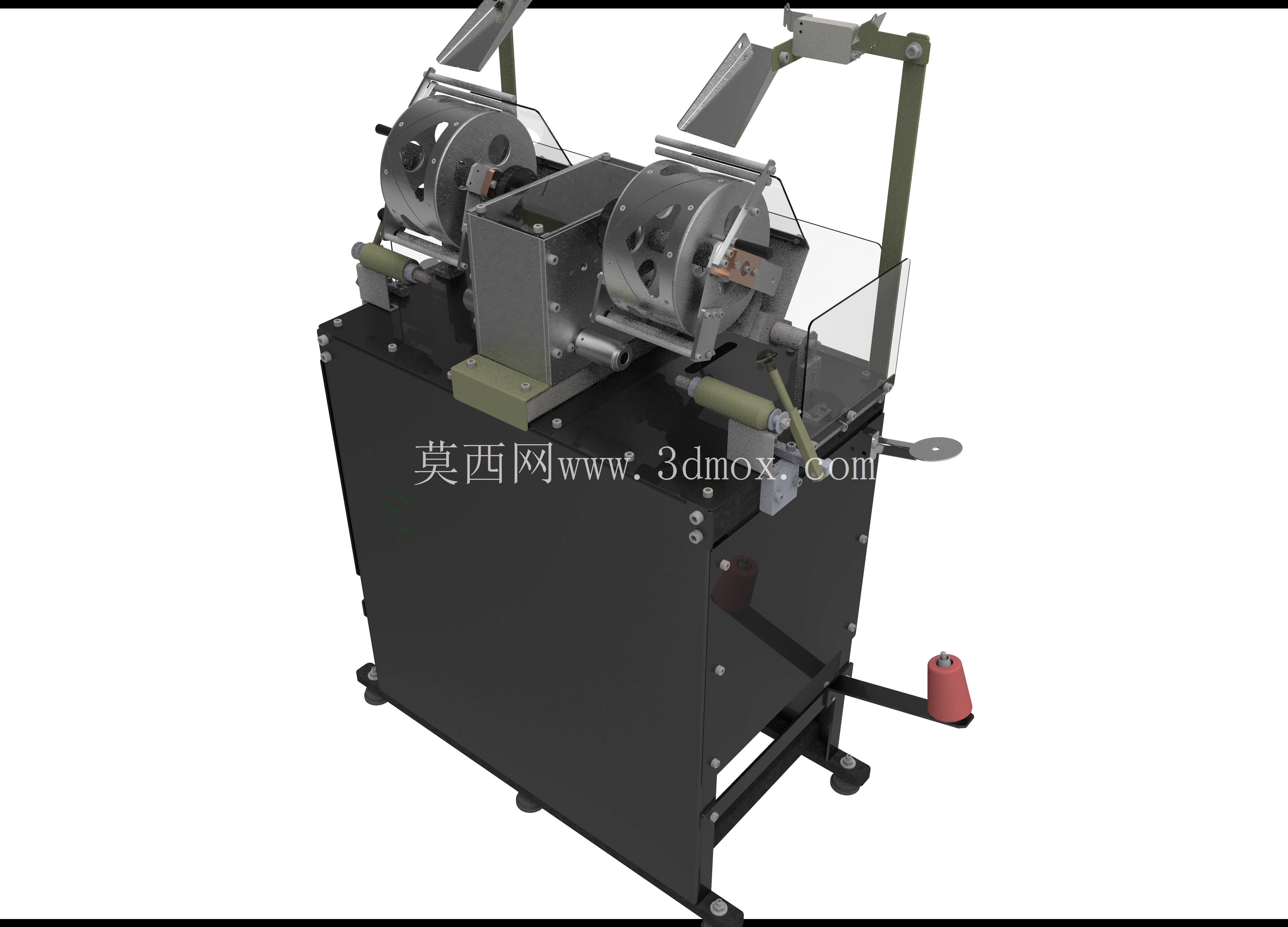

润滑涂覆单元采用定量浸润式设计，内置的储液腔可存储缝纫线专用润滑硅油，线体从浸润辊表面通过时会均匀带上一层薄而均匀的润滑层，涂覆厚度可通过调节浸润辊的下压量来控制，避免润滑液过多导致线体发黏、或者润滑不足无法起到减摩效果的问题。张力稳定机构采用配重式张力轮结构，相比弹簧式张力器，配重结构的张力输出更线性，不会因为线卷直径变化导致张力波动，能保证整卷缝纫线从卷绕开始到结束的张力保持一致，卷出的线卷端面平整、松紧度均匀，不会出现内层松外层紧或者塌卷的问题。卷绕执行机头采用双工位对称布局，两个卷绕头可交替作业，当一个工位卷绕到设定线长时，可自动切换到另一个工位继续卷绕，操作人员只需在换卷工位取下成品线卷、装上新的空白线圈即可，不需要停机等待，能有效提升单台设备的作业效率。

从设计细节来看，设备的所有过线部件都做了圆角钝化处理，没有尖锐的棱角，避免高速走线过程中刮伤线体；传动部分的齿轮、轴承都设计了独立的润滑注油口，日常维护时不需要大面积拆解设备即可完成保养作业；卷绕头的夹装结构采用快拆式设计，空白线圈的装夹和成品线卷的取下都不需要额外工具，单步操作时间不超过3秒，能降低操作人员的劳动强度。设备的整体外形宽度控制在800毫米以内，深度控制在700毫米，作业面高度为900毫米，刚好适配成年操作人员站立作业的舒适高度，不需要额外配置操作站台，多台设备并排布置时，单台设备的占地空间不超过0.6平方米，适合纺织厂车间多机台排布的现场需求。设备的进线端预留了对接前道纺线工序的接口，可直接接入前道工序输出的连续缝纫线，不需要额外设置中间储线架，能缩短生产线的整体排布长度，减少线体在传输过程中的污染和损伤。在实际运行过程中，设备的卷绕速度可根据线的材质和粗细在每分钟30米到120米之间调节，适配从普通涤纶缝纫线到高强度锦纶缝纫线的不同卷绕需求，卷绕出的成品线卷可直接适配工业缝纫机的线架安装尺寸，不需要二次倒卷即可直接交付下游客户使用。
