多线分流滚筒输送线结构设计

这套滚筒输送结构的建模，最初是针对电商仓分拣区的多线分流需求做的方案推演，做结构设计的时候最先卡的是安装边界——现场预留的立柱排布间距是1.2米，支腿的安装孔位必须和原有地坪预埋的膨胀螺栓位对齐，所以支腿的高度做了可调节设计，调节范围在600mm到850mm之间，适配不同工位的操作高度差，避免后期现场整改地坪。

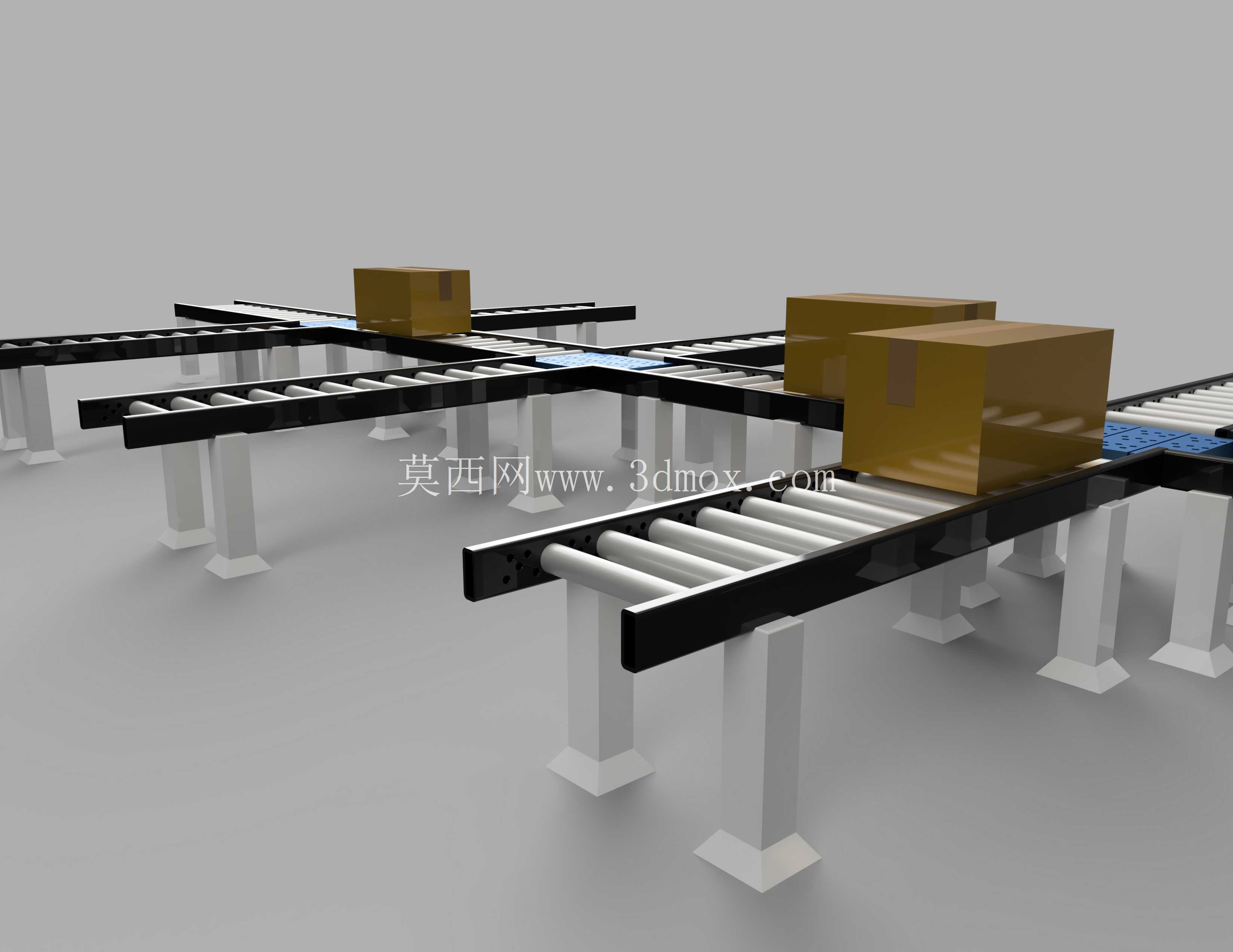

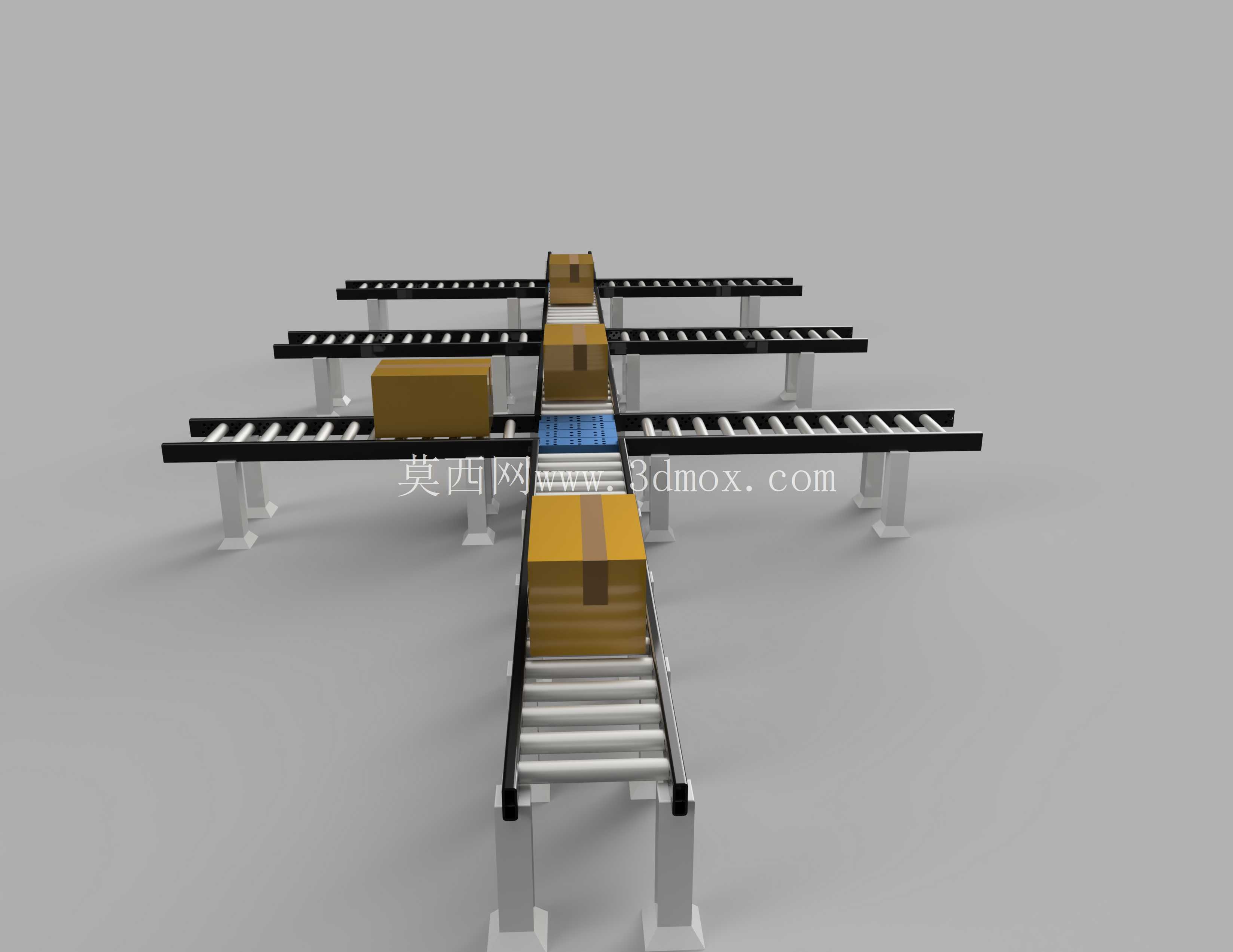

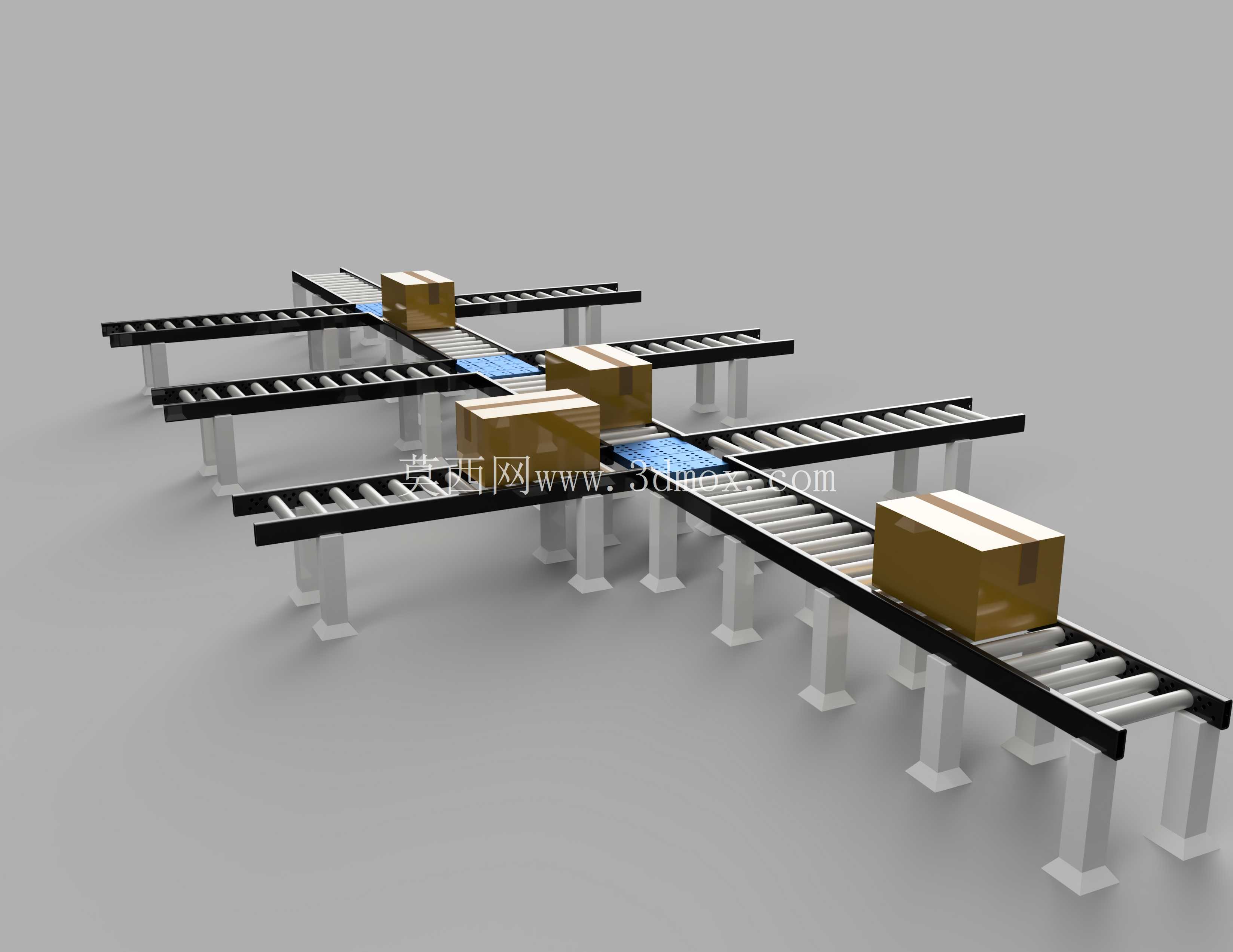

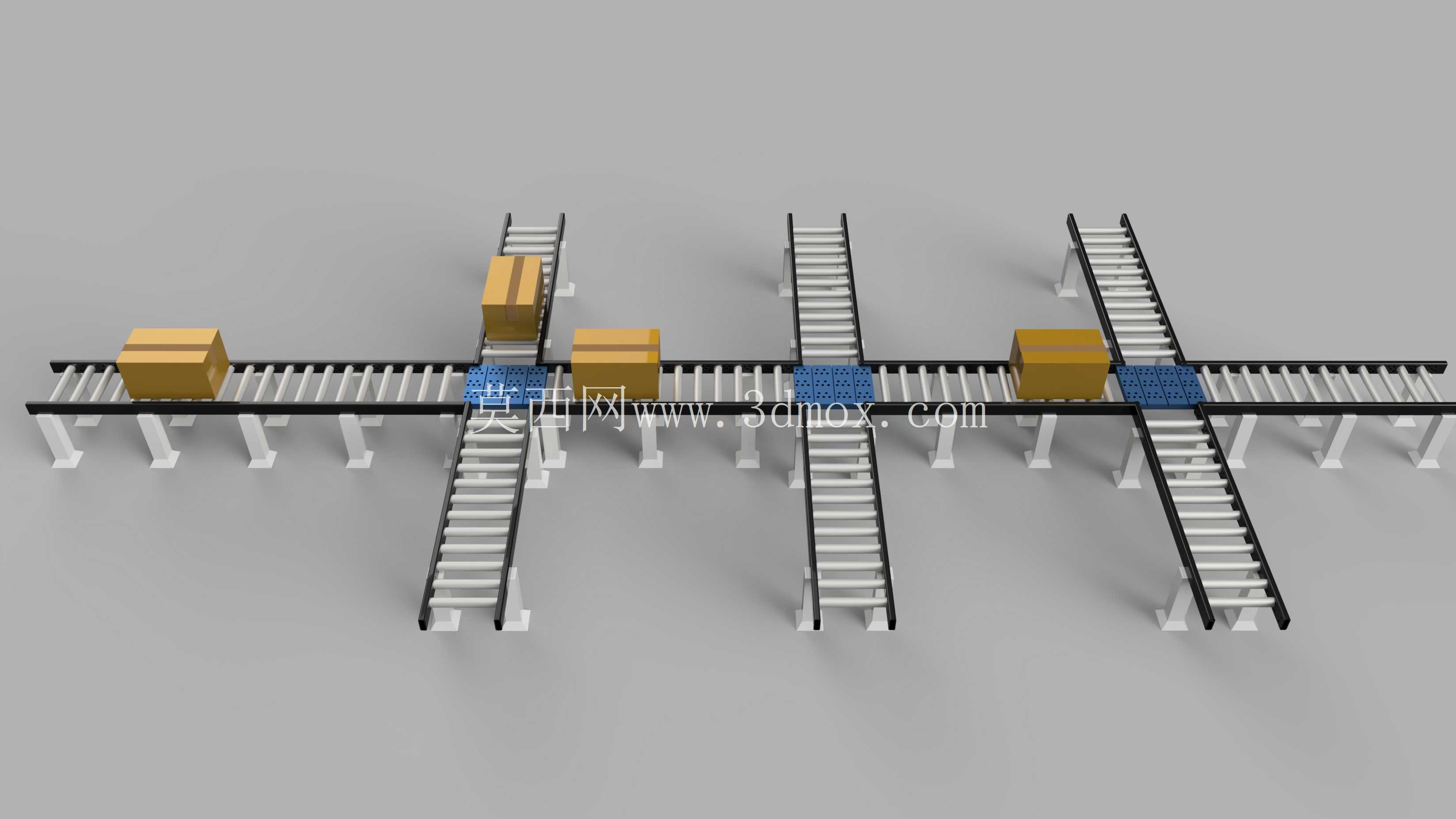

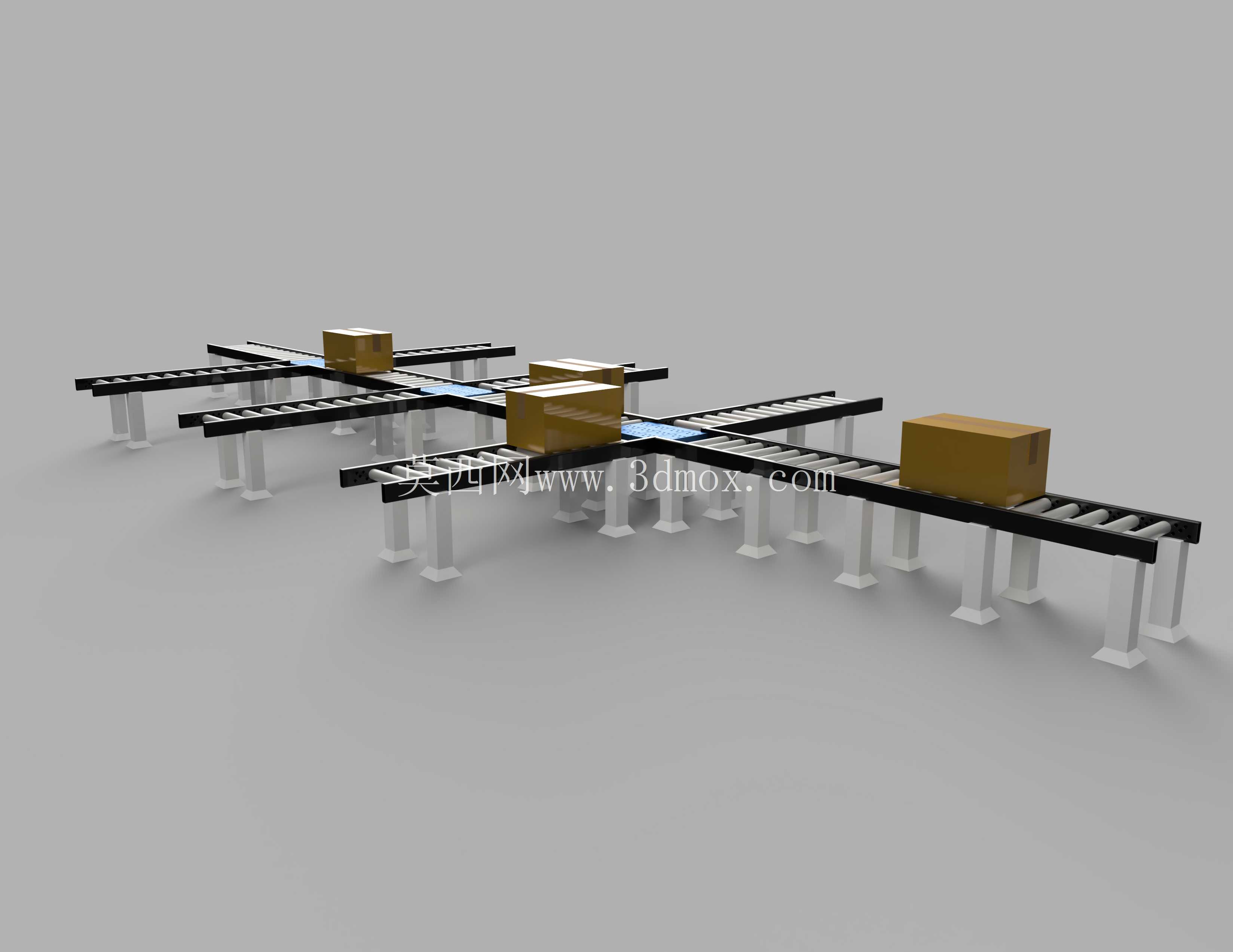

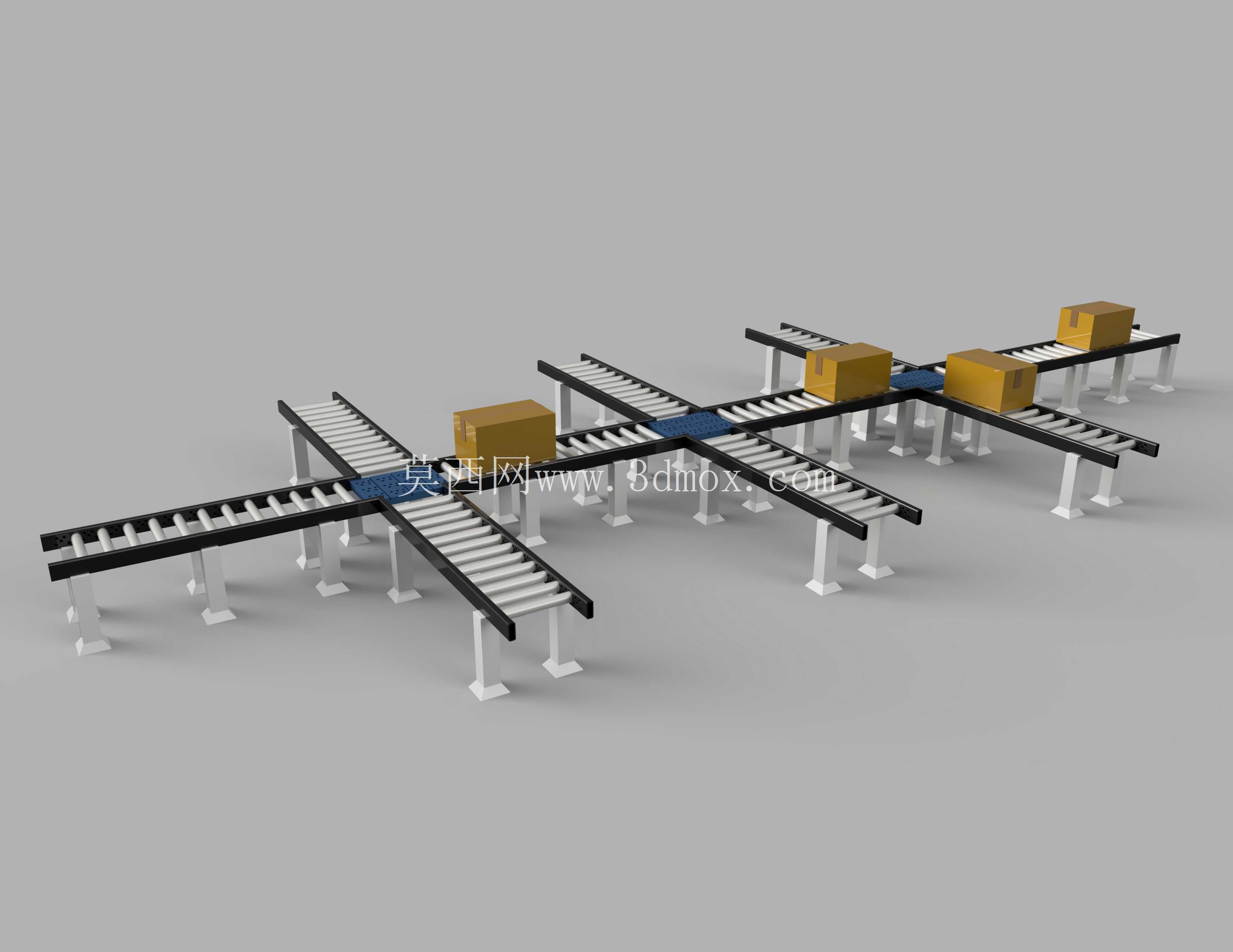

从功能特性来看，这套结构采用的是无动力滚筒搭配局部动力段的组合，直线输送段用重力式滚筒，靠货物自身重力或者人工推送就能完成位移，在分流岔口的位置嵌入了短段动力滚筒带，配合蓝色的转向拨块实现货物流向切换，不用整线都布置驱动电机，能把整线的运行功耗压到最低。滚筒本身的选型是按常规50kg以内的纸箱货做的，筒身用的是直径50mm的薄壁钢管，两端配冲压轴承座，压入深沟球轴承，转动阻力很小，人工推货的时候不需要太大的推力，就算是女性仓管人员也能轻松推动整箱货物。

实际应用场景覆盖的范围很广，除了电商仓的包裹分拣，制造工厂的产线尾端成品转运也能用，比如汽配厂的零部件周转箱从装配线下线之后，顺着滚筒线直接推到待出库区，不用反复搬上搬下；机场的行李分拣通道里，这类滚筒线也是核心输送部件，能适配不同尺寸的行李箱转运，就算是带滚轮的硬壳箱也不会在输送过程中卡滞；快递分拨中心的干线到港卸车环节，把滚筒线搭在卸车口和分拣格口之间，卸车的人员直接把包裹放到线上就能顺着流到分拣位，能减少一半的搬运走动距离；食品加工厂的包装车间，滚筒线搭配不锈钢筒身还能满足卫生清洁要求，每天班后用高压水枪冲洗也不会出现锈蚀卡转的问题；采矿场的砂石料转运虽然不用这类轻型滚筒，但配套的备件、工具输送线也会用到同结构的重型款，只是筒壁做加厚处理、轴承换成密封型的就能适配粉尘环境。

设计思路上没有做太复杂的结构，所有的型材都是用的标准4040铝型材做机架横梁，支腿用的是40*40的方管焊接，表面喷塑处理，所有的连接孔位都是按标准件间距做的，后期如果要延长输送线，直接采购同规格的型材和滚筒就能拼接，不需要重新开模做定制件。滚筒的安装间距是按最小货物底面尺寸算的，最小能输送底面长度200mm的纸箱，不会出现货物卡在两根滚筒之间的情况，分流位置的拨块是用的耐磨尼龙材质，长期和纸箱摩擦也不会刮坏纸箱表面，拨块的转动轴做了衬套，就算每天动作上万次也不会出现轴孔磨损松旷的问题。

安装的时候要注意，整线的水平度误差要控制在每米2mm以内，不然重力段的货物会出现自行滑动或者卡滞的问题，支腿底部的调节脚杯要完全贴合地坪，不能出现虚接，不然输送重货的时候会出现整线晃动。滚筒的装配要保证两端的同轴度，压入轴承的时候不能用铁锤直接敲击筒身，要用工装压入轴承座，避免筒身变形导致转动阻力变大。线体之间的拼接位置要保证滚筒面的高度差小于1mm，不然货物过接缝的时候会出现卡顿，甚至把小尺寸的货物卡在线缝里。

很多做现场运维的人员反馈，这类滚筒线最容易出问题的位置就是分流段的动力滚筒，因为这个位置的滚筒频繁启停，轴承的负载比直线段大，所以建模的时候特意在这个位置的滚筒轴做了加粗处理，从普通段的12mm轴加到15mm，轴承也换成了带密封盖的型号，能减少粉尘进入轴承导致的卡滞，延长维护周期。另外线体侧边的导向条是用的PVC材质，高度50mm，能避免货物在输送过程中从侧边掉落，导向条和机架的连接是用的T型螺栓，后期如果要调整导向宽度，松开螺栓就能滑动调整，不需要重新打孔，适配不同宽度的货物输送需求。

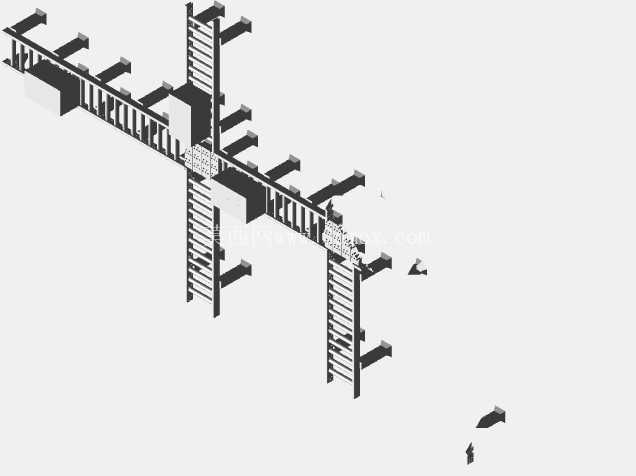

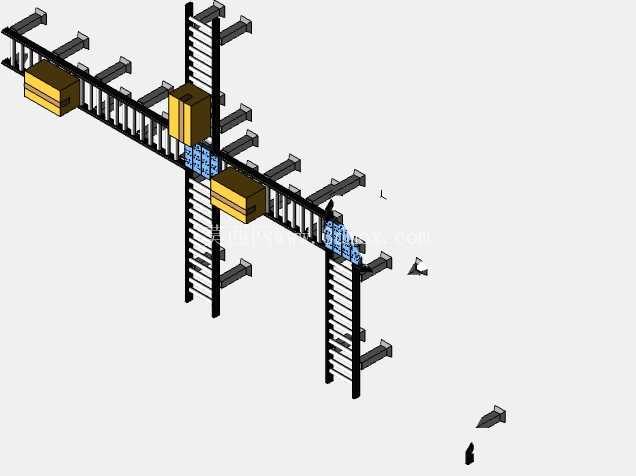

从建模的细节来看，所有的标准件都做了简化处理，螺栓、轴承这些件都保留了安装尺寸和配合关系，没有做多余的细节特征，方便后续导入到装配体里做干涉检查，也能减少文件的体量，就算是整线几十米的模型，普通配置的电脑也能流畅转动查看。支腿和横梁的连接位置做了三角加强筋，能提升机架的整体刚性，就算站上一个成年人检修，机架也不会出现明显的变形，满足现场人员站在线边检修的负载要求。
