数控机床切屑输送用金属链排结构

　　在数控车床、加工中心等金属切削设备的排屑系统设计中，这类链节式输送结构是排屑机的核心承载部件，主要承担机加工过程中产生的金属切屑、加工毛刺的输送导出任务，避免切屑堆积在加工舱内影响刀具运动轨迹、刮伤已加工工件表面，或是卡滞机床运动副造成设备故障。从结构设计逻辑来看，该链排采用多组平行辊轴搭配双侧链板的组合形式，每段链节通过销轴实现铰接，能够适配排屑机的水平输送段、倾斜抬升段的转弯过渡需求，不会出现卡滞、跳齿的问题。双侧安装耳板上预留的固定孔位，是用于和排屑机的传动链轮、侧边导轨进行装配的，安装时需要保证两侧链板的同轴度误差控制在0.1mm以内，避免运行过程中出现偏磨、链条脱轨的情况。

　　辊轴采用空心薄壁金属结构，在保证结构强度、能够承载团状切屑、带状切屑重量的前提下，尽可能降低整体链排的自重，减少传动电机的负载，同时辊轴之间预留的均匀间隙，可以让输送过程中夹带的切削液透过间隙回流到机床的切削液收集槽内，实现切屑与切削液的初步分离，减少切削液被切屑带出造成的损耗。在实际应用场景中，这类链排结构既可以适配湿式加工环境下的钢屑、铝屑输送，也能在干式磨削加工场景中输送磨屑、砂粒，辊轴表面做了硬化处理，耐磨性能能够满足机床长期连续运行的磨损要求，不会因为切屑的刮磨快速出现结构失效。

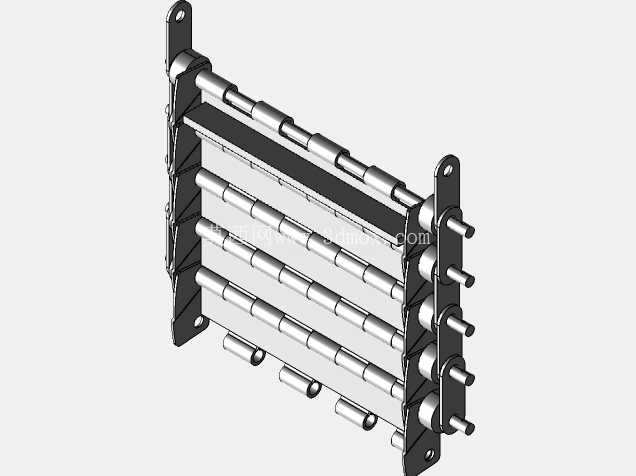

　　设计过程中需要重点关注链节的铰接间隙，间隙过大会导致链排运行过程中出现晃动、异响，间隙过小则会在切屑卡入铰接位置时出现运转卡滞，因此铰接位置预留了0.05mm的活动间隙，同时在销轴端部做了防脱限位结构，避免长期运行后销轴窜出导致链排散架。从安装边界来看，单组链节的宽度可以根据排屑机的槽宽进行适配调整，图中展示的单元链节可通过多组拼接实现不同长度的输送路径，安装时需要保证链排整体的张紧度处于合理区间，张紧力过大会加剧链轮和链板铰接位置的磨损，张紧力过小则会出现传动打滑、链部下坠的问题。

　　在功能特性上，该结构相比皮带式排屑结构，耐高温性能更强，能够承接加工过程中带出的高温切屑，不会出现烫损、老化的问题，相比刮板式排屑结构，对细碎切屑的输送适应性更好，不会出现细屑卡滞在刮板和机壳之间的问题。针对车削加工产生的长带状切屑，平行辊轴的结构能够让带状切屑搭在多根辊轴上，不会出现切屑卡入链节缝隙的情况，输送过程中运行平稳，噪音控制表现优于传统的铰链式排屑链板。在结构细节处理上，链板的边缘做了倒角处理，避免安装和维护过程中锋利边缘划伤操作人员，同时链板和辊轴的连接位置采用满焊固定，保证连接强度，能够承受切屑堆积带来的局部冲击载荷，即使是短时间内大量切屑落下，也不会出现辊轴变形、开焊的问题。
