PCB面板铣削站可调式输送设备

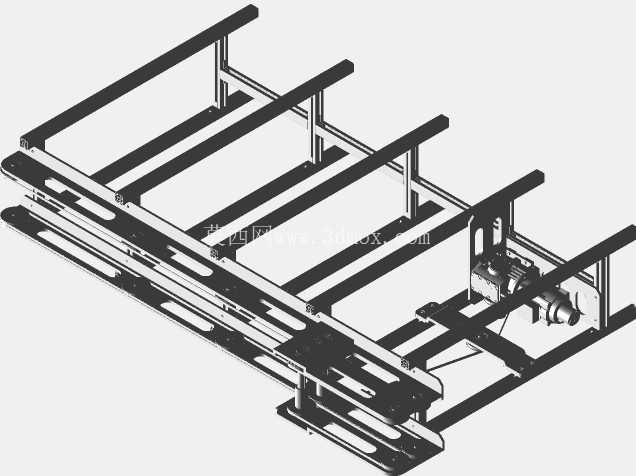

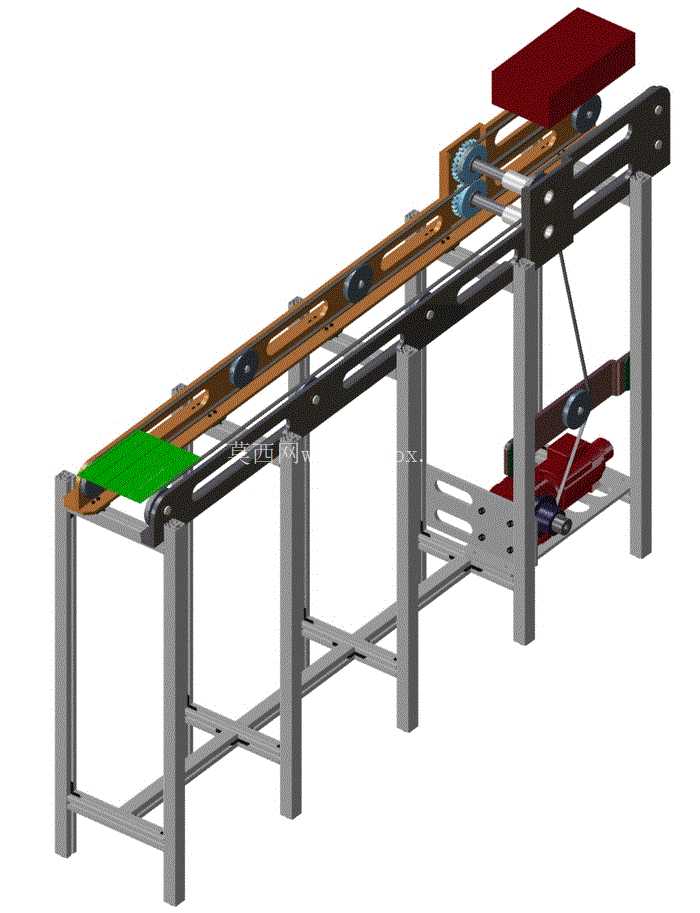

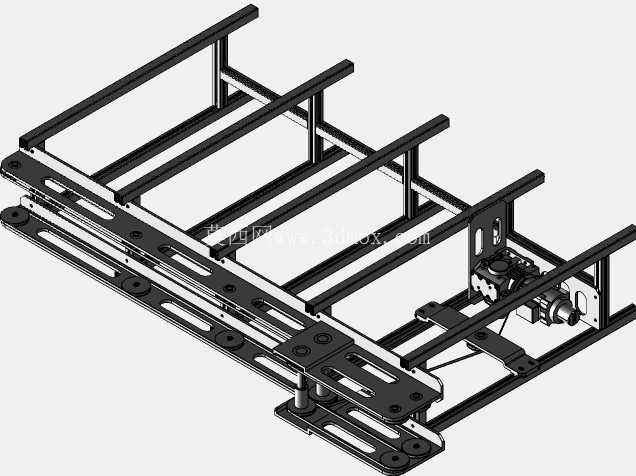

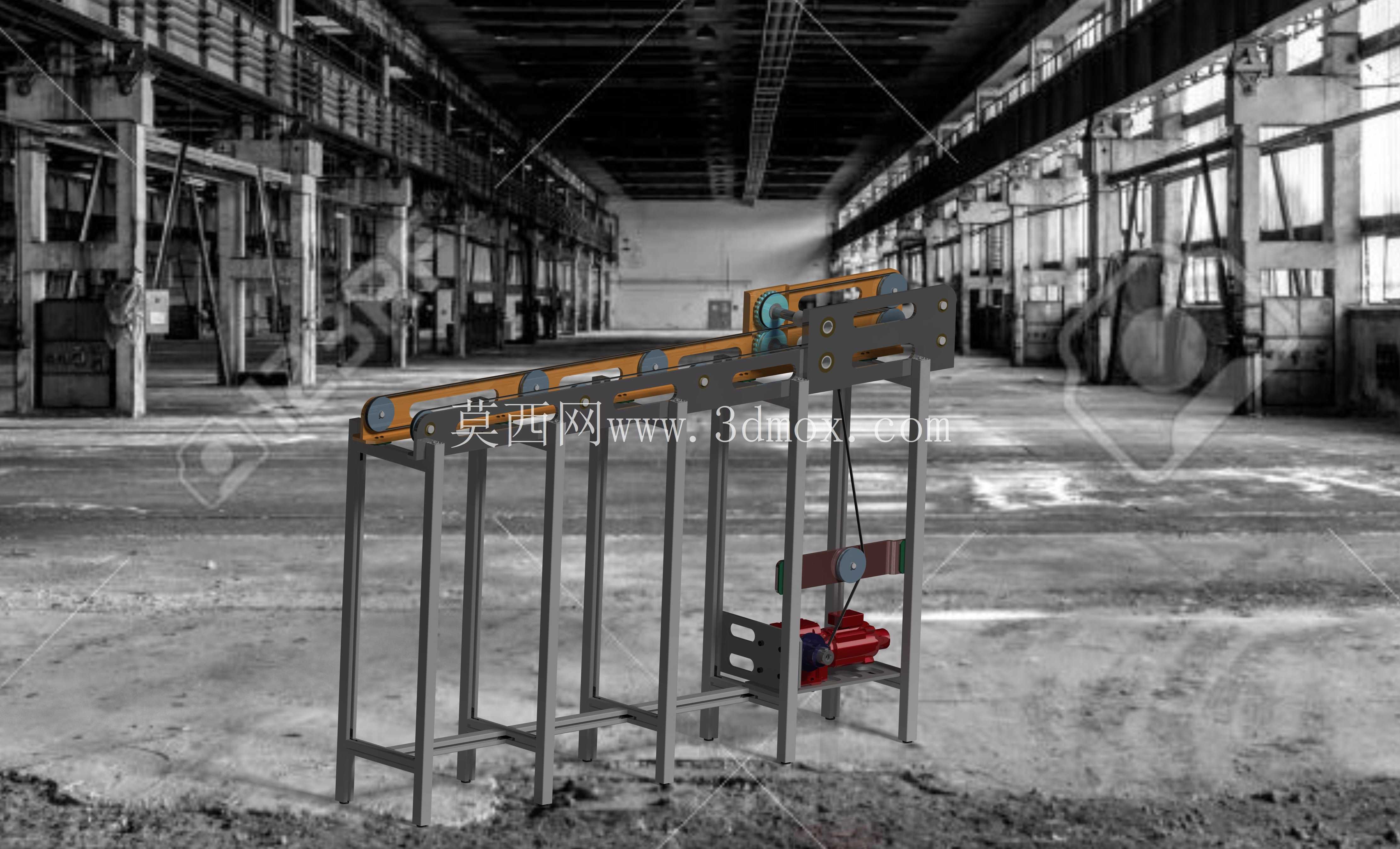

在PCB制造产线的铣削工序段，不同工序间的板件转运一直是影响产线节拍的关键环节，这款输送设备正是针对铣削站的进料衔接需求设计，专门完成PCB面板从前端产线到铣削加工工位的定向输送，替代传统人工上下料的作业模式，减少板件转运过程中的磕碰划伤风险，同时匹配铣削设备的加工节拍，实现工序间的物料连续流转。设备主体框架采用标准工业铝型材搭建，这种选型思路并非随意决定，铝型材本身的自重较轻，加工拼接无需复杂的焊接工序，仅通过配套的连接角件、螺栓即可完成整体框架的装配，后期如果产线布局调整需要改动设备长度或者支撑高度，仅需拆解对应段的型材重新拼接即可，无需整体报废重做，能大幅降低产线改造的物料成本与时间成本。

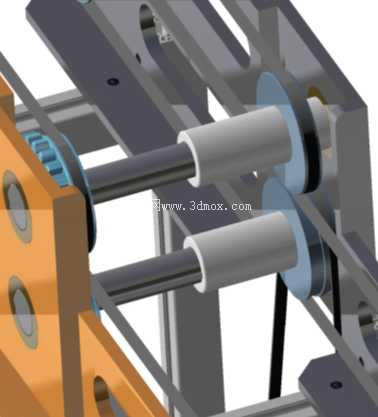

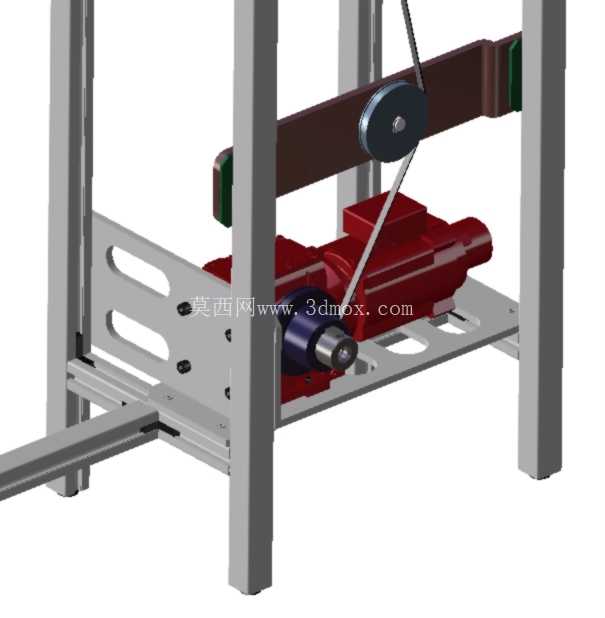

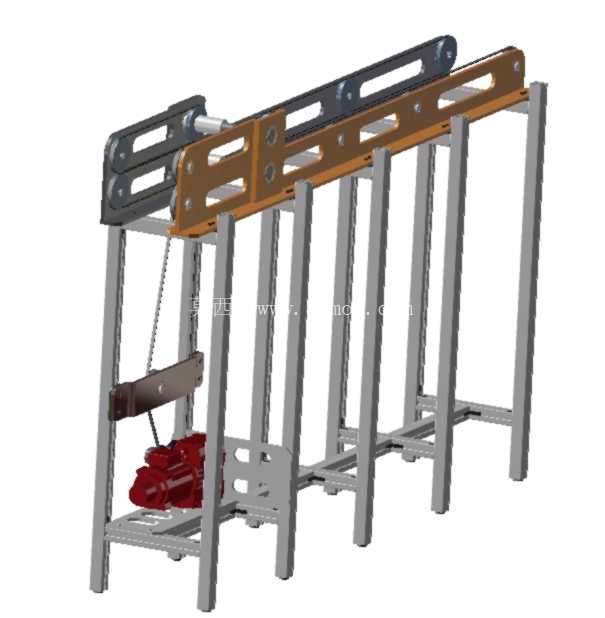

设备的输送功能依靠皮带传动结构实现，驱动端搭载的减速电机布置在框架下部的安装位，这种下置式的安装布局一方面可以降低设备整体的重心，提升长周期运行的稳定性，避免上部负载带来的框架晃动问题，另一方面也能减少驱动部件对上部输送空间的占用，给PCB板件的通行留出足够的净空。传动结构的张紧机构设计在驱动端的侧边，运维人员无需拆解设备外罩，仅通过调节张紧螺栓即可调整皮带的张紧度，补偿皮带长期运行产生的蠕变伸长，降低日常运维的操作难度。

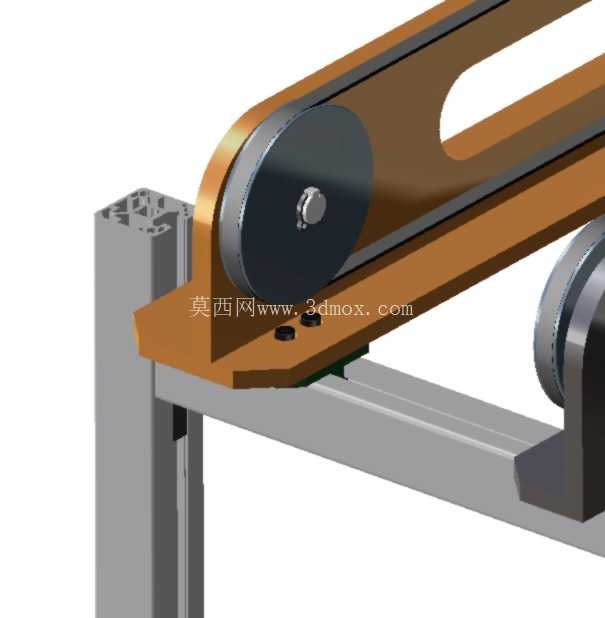

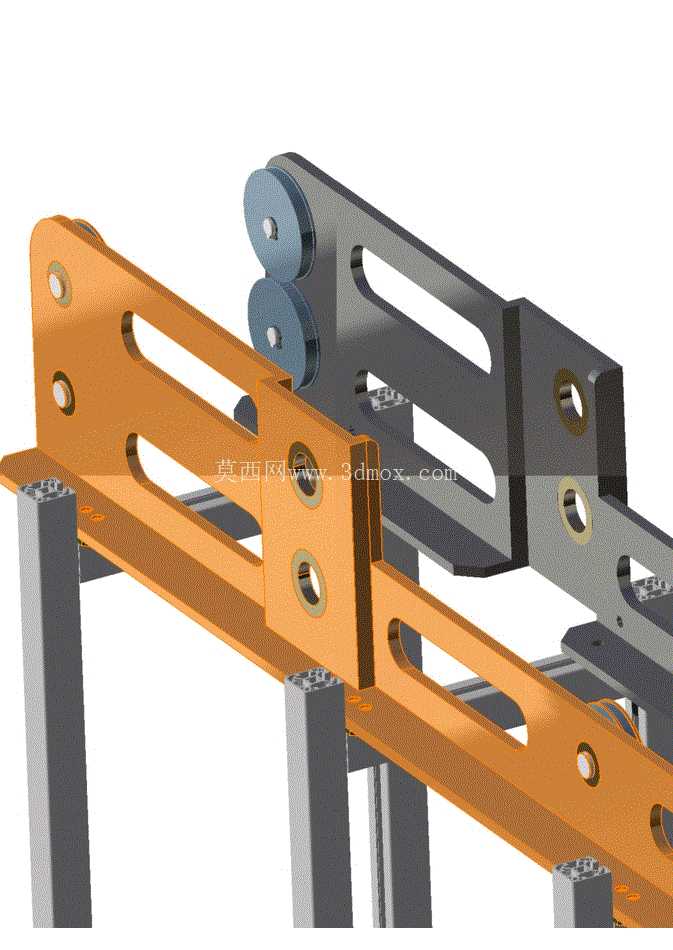

宽度可调是这款设备的核心功能特性，考虑到PCB产线往往会兼容不同尺寸规格的面板加工需求，设备两侧的输送导轨采用可滑动的安装结构，导轨与下部框架的连接位预留了长条形调节槽，松开锁紧螺栓即可根据待输送PCB板件的实际宽度调整两侧导轨的间距，调整范围覆盖行业内常规的中小尺寸PCB面板规格，调整完成后重新锁紧螺栓即可固定导轨位置，无需更换任何零部件，就能快速适配不同批次板件的输送需求，减少产线换型的调整时间。

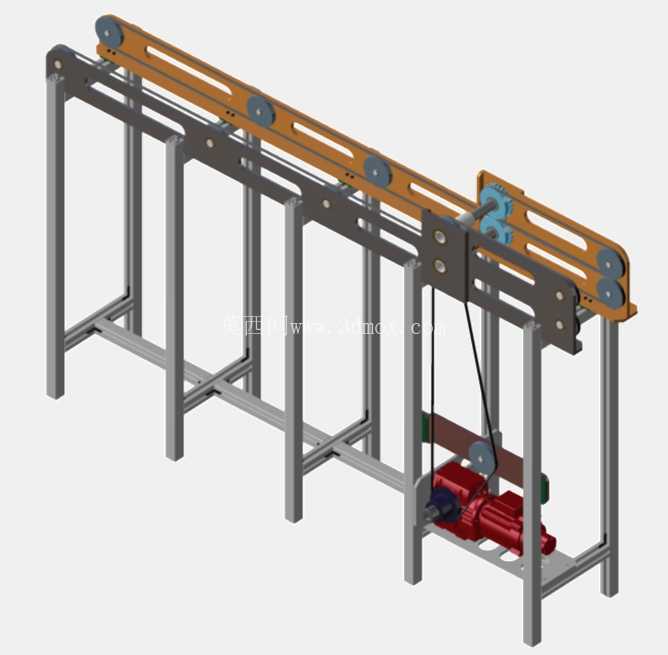

从安装边界来看，设备采用立式落地支撑结构，多组支撑腿沿输送方向均匀分布，每个支撑腿底部都预留了地脚安装孔，可通过膨胀螺栓与车间地面固定，抵消设备运行时电机转动带来的轻微振动，避免长期运行出现位置偏移。设备的进料端高度与前端产线的出料端高度匹配，出料端高度与铣削站的工作台进料高度齐平，板件从输送线过渡到加工工位时无需额外的升降转接机构，板件可以平稳滑入加工工位，不会出现卡滞、掉落的问题。

在实际应用场景中，这款设备不仅可以用于铣削站的板件输送，只要调整对应的导轨宽度与输送速度，也可适配PCB产线中钻孔、检测、丝印等其他工序间的板件转运需求。设备的上部没有设置多余的遮挡结构，运维人员可以随时观察皮带的运行状态以及板件的输送情况，如果出现板件偏斜的问题，可以及时介入调整，避免批量板件出现输送故障。整体结构没有复杂的异形零部件，所有的型材、传动件、紧固件都采用工业通用标准件，后期维护更换配件时无需单独开模定制，能大幅缩短设备故障的停机维修时间，适配电子制造车间连续化生产的作业需求。
