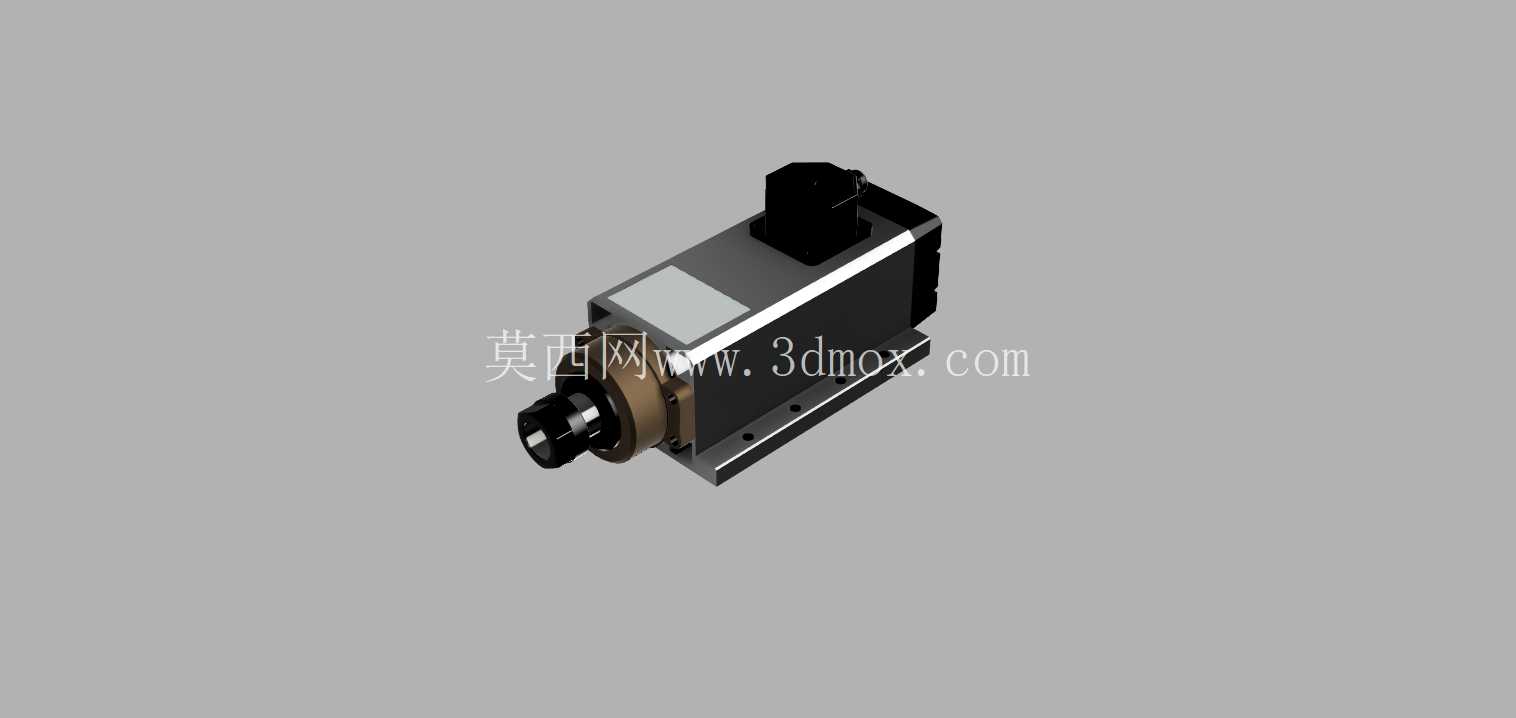

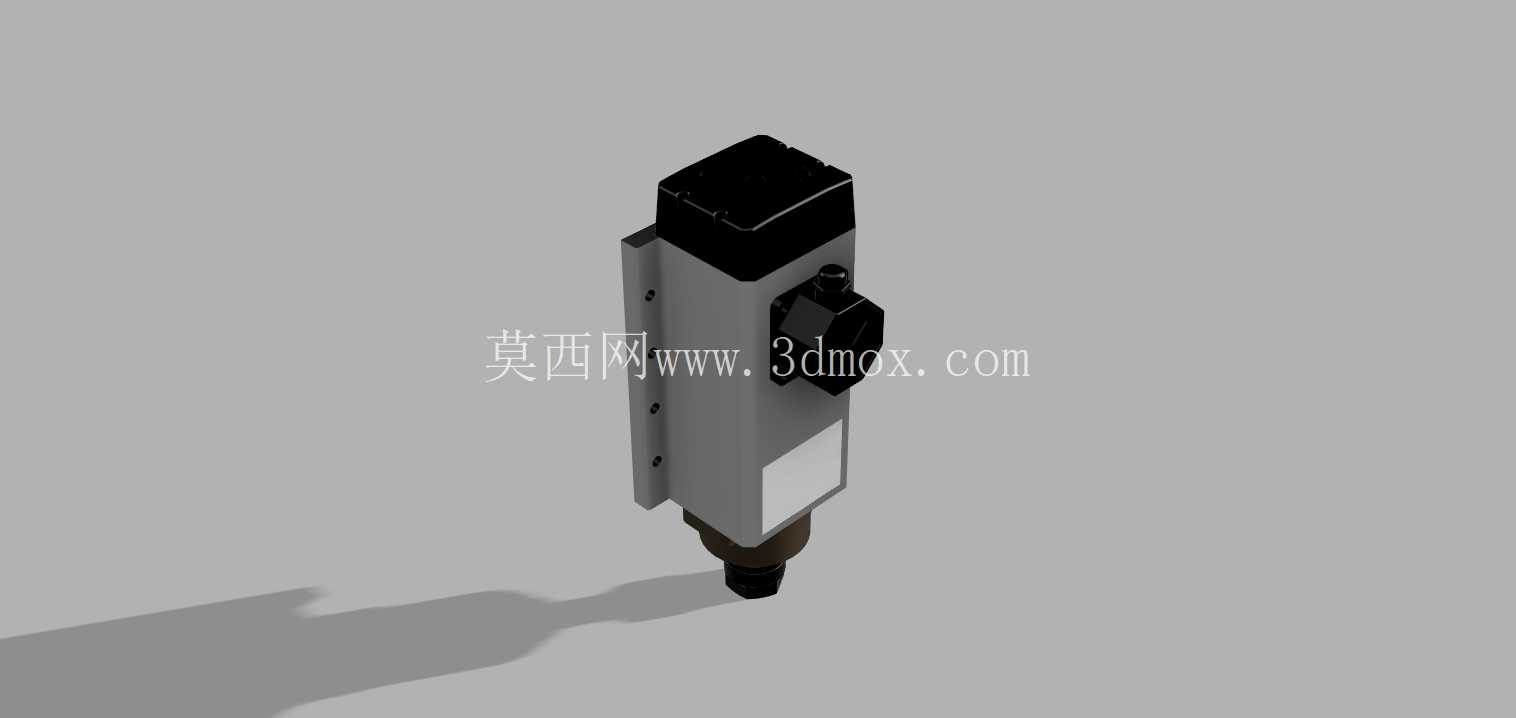

2.2KW ER20夹头数控主轴电机结构设计

做数控加工设备结构设计快十年，经手的主轴类部件少说也有几十款，这款2.2KW规格配ER20夹头的主轴电机，是中小型精加工作业里适配性极强的一款动力单元。先从实际落地场景说，这类主轴最常出现在小型数控雕刻机、台式数控铣床、非金属精切专机，还有部分铝材去毛刺的定制工位上，不像大功率水冷主轴那样对安装空间、冷却配套有严苛要求，它自带风冷散热结构，侧边预留的接线盒可以直接对接变频器驱动，不需要额外布置复杂的外围管路，在设备改型、小型专机快速搭建的场景里，能省掉不少结构适配的工作量。

从功能特性上拆解，ER20夹头的夹持范围覆盖1-13mm直径的刀具，不管是用单刃铣刀做亚克力、密度板的切割，还是用合金立铣刀做铝合金件的轻量铣削，或是搭载磨头做小型五金件的端面抛光，夹持稳定性都能满足常规加工的精度要求，额定2.2KW的输出功率，在18000转以内的常用转速区间，扭矩输出足够应对0.5mm切深的铝材铣削，不会出现闷车停转的情况。机身侧面的安装法兰是标准的立式安装基准面，四个沉头安装孔的孔位公差控制在0.02mm以内，和设备安装座贴合的时候，不需要额外做定位销的二次配做就能保证主轴轴线和工作台面的垂直度，这点对做设备装配的工程师来说很友好，能压缩不少现场装配的调校时间。

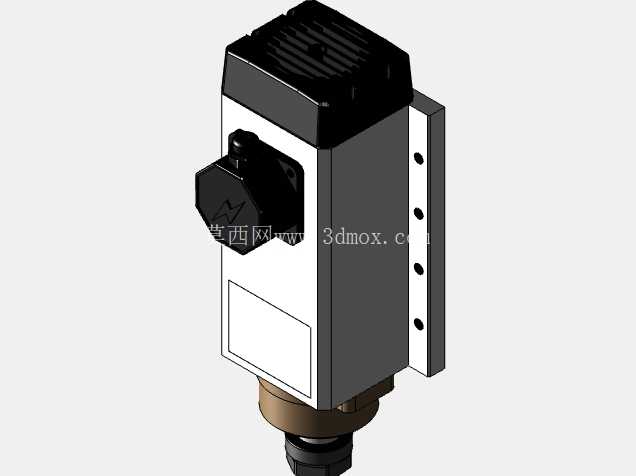

当初做这款模型的结构还原时，最先敲定的是安装边界的尺寸约束：机身主体的方形截面尺寸刚好适配市面上常见的65mm主轴安装座，不需要单独定制抱箍，顶部的风冷散热端盖做了格栅式的通风结构，建模的时候特意还原了散热筋的倾斜角度，保证风路能顺着电机定子外壳形成完整的循环，避免长时间高转速运行时出现过热降功率的问题。侧边的接线盒做了凸起的防水沿结构，对应实际加工场景里切削液飞溅的工况，哪怕是有少量切削液溅到接线盒位置，也会顺着防水沿流走，不会渗入接线腔造成短路故障。输出端的轴颈位置做了双重密封结构，外层是防尘密封圈，内层是骨架油封，能阻挡加工产生的铝屑、木尘进入轴承腔，延长主轴轴承的维护周期。

建模过程中特意把安装面的形位公差要求在结构特征里做了隐含体现，比如安装法兰的平面度要求、主轴轴线和安装面的平行度要求，都通过特征的配合基准做了对应，后续不管是做设备的整体装配仿真，还是做安装座的结构设计，都能直接提取模型的基准面做配合，不需要反复核对二维图纸的尺寸。输出端的ER螺帽结构也做了完整还原，包括螺帽上的扳手卡位，后续如果要做换刀机构的模拟，也能直接用这个模型做干涉检查，不用再单独补画夹头部分的细节。

很多刚入行的结构工程师选主轴的时候，容易只看功率和转速参数，忽略安装边界和外围接口的匹配度，这款主轴的接线方向是侧出式，相比后出式的主轴，能节省设备尾部的安装空间，在一些行程紧凑的小型设备里，不会因为接线头的突出造成行程限位的冲突。机身下部的轴伸长度也做了合理控制，搭配常用的压料结构时，刀具伸出长度不需要额外加长，就能保证加工时压料器和主轴端面不发生干涉，这点在做木工雕刻、广告板材切割的设备设计时，能减少很多不必要的结构避让设计。

从散热结构的设计逻辑来说，顶部的风轮是和电机转子同轴安装的，转子转动的时候风轮同步运转，不需要额外的散热风扇供电，接线也更简单，风路是从顶部格栅进风，顺着定子外壳的散热筋向下导流，把热量从机身下部带出，这种风冷结构相比水冷结构，虽然极限转速下的温升控制稍弱，但胜在结构简单，没有漏水堵管的隐患，在没有恒温水冷配套的小型加工门店、教学实训设备里，故障率要低很多。

做模型装配约束的时候，把转子部分和定子部分的同轴度配合做了基准对齐，后续如果要做主轴的动平衡仿真、模态分析，都可以直接基于这个模型的装配关系添加约束，不需要重新拆分零件。安装法兰上的四个沉孔深度也做了准确还原，选用M6的内六角螺栓安装时，螺栓头会完全沉入沉孔内，不会突出安装面，避免和设备上的其他运动部件发生刮碰。接线盒的内腔尺寸也留足了接线空间，三相电源线和屏蔽线都能在腔体内顺畅排布，不会出现压线盖合不上的问题。
