在嵌入式硬件开发与小型智能终端的结构适配工作中,这类带集成显示屏的微控制器开发板,是很多原型验证阶段绕不开的核心载体。不同于裸芯片方案需要自行搭建最小系统、外接显示模组,这款集成了1.47英寸LCD的ESP32-C6主控板,把无线通信、显示输出、基础外设接口都整合在了单块PCB上,能帮结构工程师省掉不少前期堆叠验证的工作量。

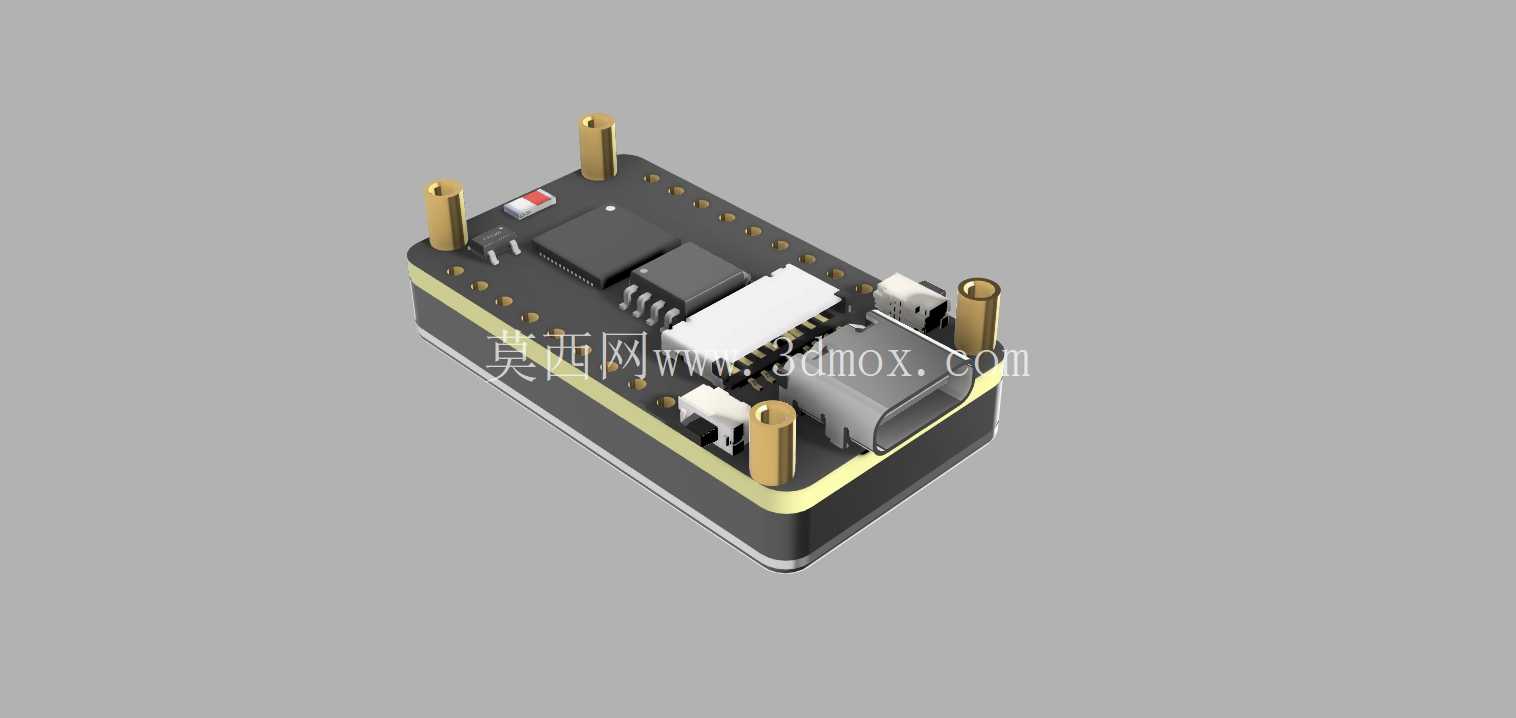

从实际应用场景来看,这类板卡最常出现在小型物联网终端的原型开发里,比如桌面级环境监测节点、小型设备的状态显示面板、简易手持控制终端、智能家居的本地化控制节点,都能直接用这块板做核心控制单元,不需要额外再做显示驱动板的堆叠,能大幅压缩原型机的结构空间。做结构设计的时候,首先要关注的就是板卡的安装边界:板体四周预留的铜柱安装孔是标准M2规格,四个安装位的同轴度公差控制在0.1mm以内,适配常规的尼龙或者黄铜隔离柱,安装时板底距离安装基面的预留高度不能低于3mm,要给背面的贴片元件留出足够的安全间隙,避免焊接点被挤压短路。

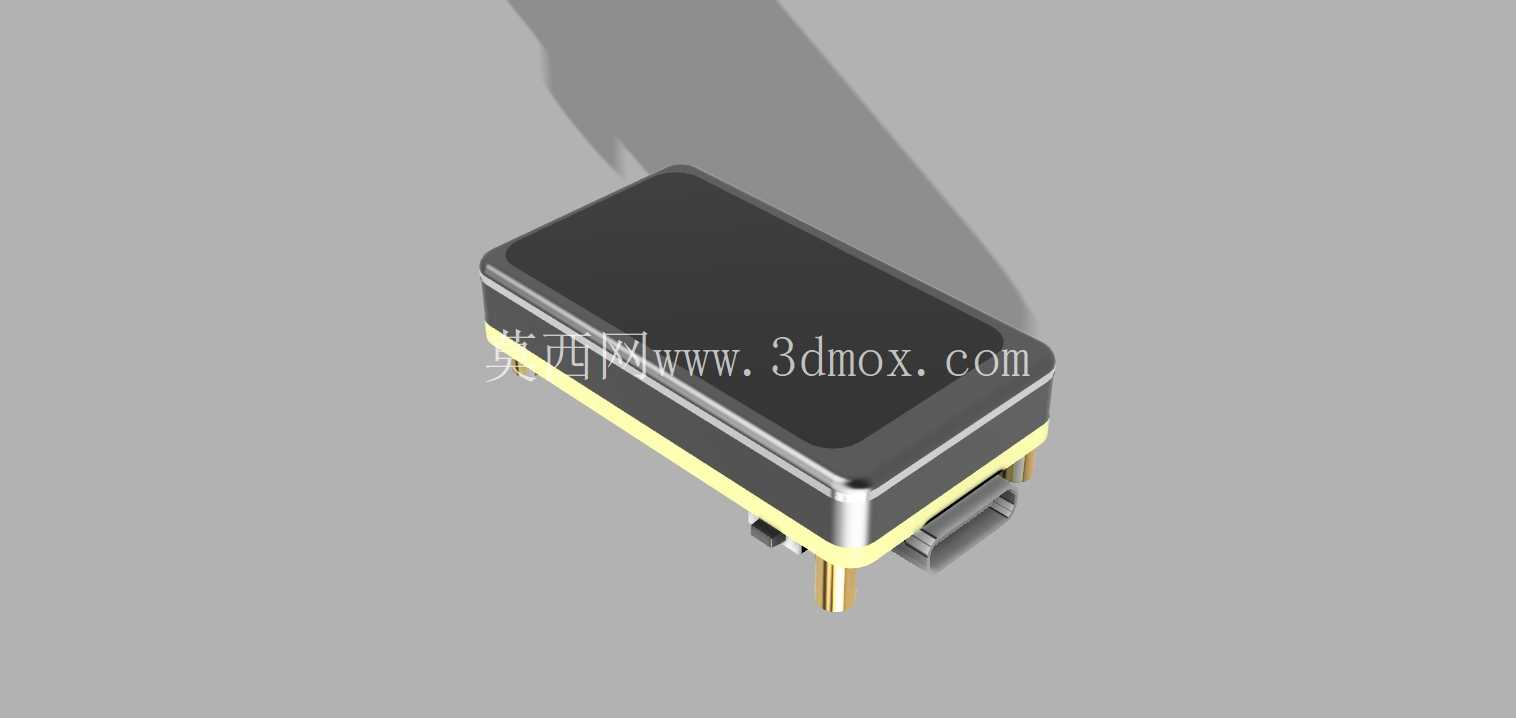

板载的Type-C接口位于板卡短边侧方,接口突出板边的尺寸是2.5mm,做外壳开孔的时候要注意,开孔边缘距离接口外沿的单边间隙留0.2mm就足够,既不会出现插接线时的干涉,也不会因为间隙过大导致外壳缝隙不均。板上集成的1.47寸LCD屏幕位于板卡正面居中偏上的位置,屏幕表面距离PCB板面的高度是1.2mm,做面板视窗设计的时候,视窗的透明覆盖层距离屏幕表面的间隙要控制在0.3-0.5mm,既不能压到屏幕表面造成显示异常,也不能间隙过大导致显示区域进灰或者出现反光重影。
功能层面,这块板卡集成的2.4GHz WiFi6与BLE5无线模块,板载天线区域位于板卡长边的一侧,做外壳设计的时候这个区域不能有金属遮挡,天线净空区范围内不能布置金属结构件,也不能贴金属箔类的屏蔽材料,否则会直接导致无线信号衰减,通信距离缩短甚至连接不稳定。板上预留的4MB Flash存储芯片位于屏幕侧边,属于贴片封装,结构设计时不需要给这个位置预留额外的操作空间,只要不被结构件挤压即可。两侧引出的排针接口间距是标准2.54mm,做外接接线的时候,排针上方要预留至少8mm的插线空间,方便杜邦线或者接线端子插拔,不会和外壳内壁产生干涉。
从设计思路来看,这块板的元件布局非常紧凑,把高频的无线部分放在板边减少信号遮挡,把接口部分统一放在一侧方便外接布线,显示模块放在核心视觉区域,四个安装孔对称布置,不管是卧式安装还是立式固定都能找到合适的固定位。板上预留的复位按键和用户按键位于Type-C接口同侧,按键突出板面的高度是1.8mm,做外壳按键开孔的时候,要对应按键的中心位置,按键帽的活动间隙留0.1mm即可,避免按键卡滞。板体的整体厚度控制在8mm以内,包含板端安装铜柱的总高度是12mm,做小型手持设备外壳的时候,这个尺寸能很好地控制整机厚度,不会因为板卡过厚导致整机臃肿。

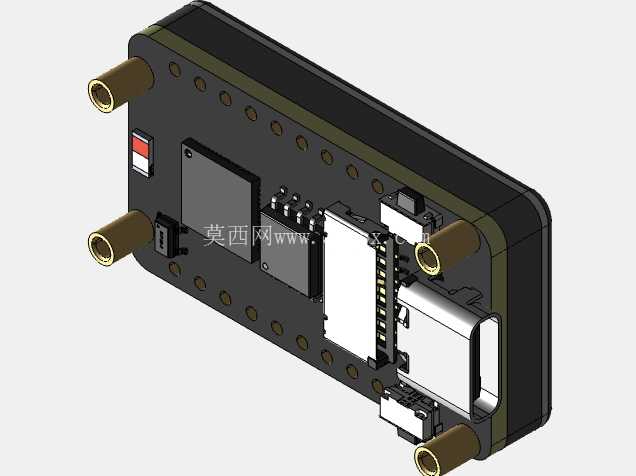

在做结构适配的时候还要注意,板卡上的三个侧边固定铜柱是预装在板上的,做安装位设计的时候要对应铜柱的位置做沉台或者避让,不要让铜柱和安装基面硬接触导致PCB变形。另外板载的电源指示和状态指示灯位于屏幕下方,做外壳的时候如果需要做灯效透光,可以在对应位置做透光孔或者半透明材质区域,不需要额外加导光件也能清晰看到指示灯状态。整体来看,这款集成显示的主控板在元件布局和安装位设计上已经考虑了大部分原型开发的结构需求,结构工程师只需要根据实际安装场景做对应的外壳或者固定结构设计,不需要再对板卡本身做二次修改,就能快速完成从电路方案到结构样机的落地,尤其适合小批量快速迭代的智能硬件项目,能有效缩短前期结构验证的周期,减少因为元件堆叠不当导致的结构干涉问题。
