24V3A给料机用兴达齿轮减速电机

这款齿轮电机主要面向给料机这类需要稳定低速大扭矩输出的工况设计，在散料输送、定量投料的生产场景中，这类电机是核心动力输出单元，直接决定给料过程的转速稳定性与扭矩冗余量。从结构布局来看，电机本体采用圆柱型壳体设计，输出端集成了行星式齿轮减速箱，减速箱端盖预留了三个呈圆周分布的安装柱，安装柱中心带通孔，可直接通过螺栓与给料机的机架面板完成固定，不需要额外设计转接安装板，能有效缩减设备装配的工序步骤。

设计阶段首先考虑的是给料机的实际负载特性：给料过程中负载会随料仓内物料堆积高度出现小幅波动，因此齿轮组采用了斜齿与直齿组合的传动结构，输入端与电机转子直连的一级齿轮采用斜齿设计，降低高速运转时的齿轮啮合噪音，后续两级减速采用直齿结构，提升大扭矩传递下的轮齿抗冲击能力，避免物料卡滞瞬间的扭矩冲击打坏轮齿。电机本体的额定工作电压为24V，额定工作电流3A，适配工业现场常见的低压直流供电回路，不需要额外配置高压供电模块，在小型自动化给料单元、桌面型投料设备中可以直接接入设备的控制电源回路。

从安装边界来看，减速箱输出轴为单出轴设计，轴径与键槽尺寸匹配给料机的送料辊连接接口，输出轴的伸出长度经过校核，刚好可以穿过给料机的机架面板与送料辊的轴孔配合，不会出现轴伸过长干涉其他部件、或是轴伸过短导致连接强度不足的问题。电机本体的外径与减速箱的安装法兰尺寸做了匹配优化，电机壳体外径略小于减速箱安装座的最大外径，安装时可以从设备面板外侧直接将电机插入安装位，不需要从设备内部预留穿入空间，给后期设备维护拆换电机留出了足够的操作空间。

实际应用中，这款电机的输出转速经过减速箱调速后，刚好匹配给料机的送料辊工作转速区间，不需要额外加装调速机构即可实现稳定的物料输送速率，当给料过程中出现小颗粒物料卡入送料辊间隙的情况，电机的堵转扭矩可以提供足够的力矩冲过卡滞点，不会轻易触发过流保护停机。齿轮箱的润滑采用脂润滑设计，出厂时已经预填了适配工况的润滑脂，日常使用过程中不需要定期补充润滑油，减少了设备的日常维护工作量。

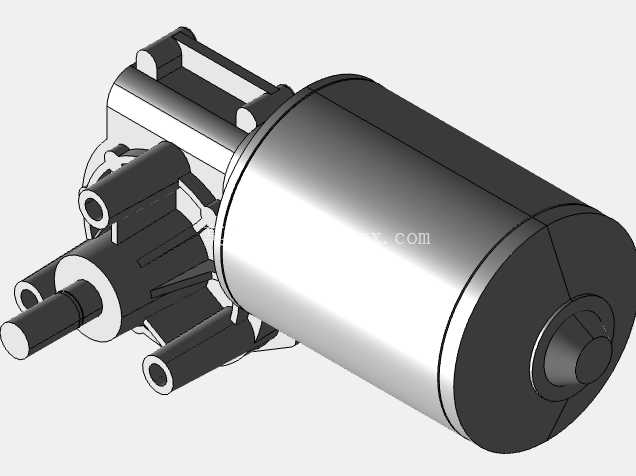

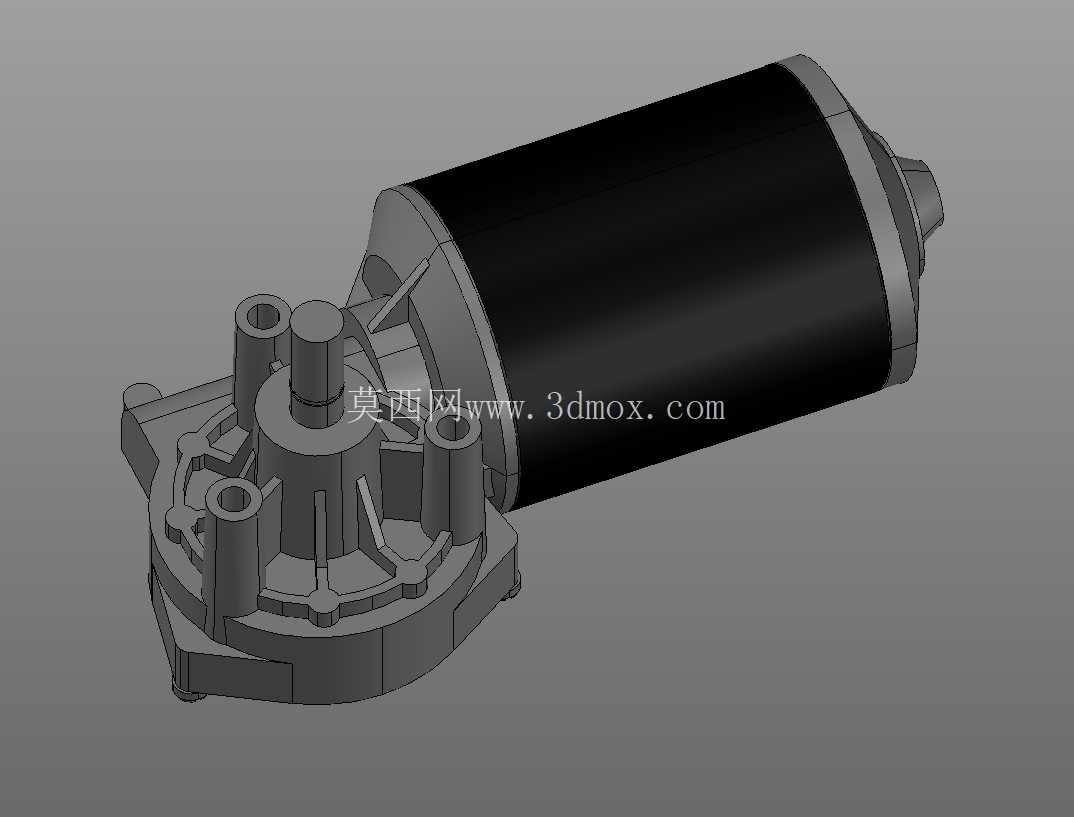

建模过程中对齿轮的啮合间隙、轴承的安装位、壳体的密封槽都做了精确还原，电机壳体表面的散热筋结构也按照实际产品的尺寸建模，还原了电机长时间工作时的散热结构设计，减速箱端盖的安装柱位置、输出轴的同轴度公差都在模型中做了对应体现，方便设计人员在做给料机整体结构设计时直接调用模型做装配干涉检查，不需要反复测量实物尺寸调整安装位。模型同时还原了电机尾部的出线端结构，出线口的位置与尺寸可以帮助设计人员提前规划设备内部的走线空间，避免装配时出现线缆与其他运动部件干涉的问题。
