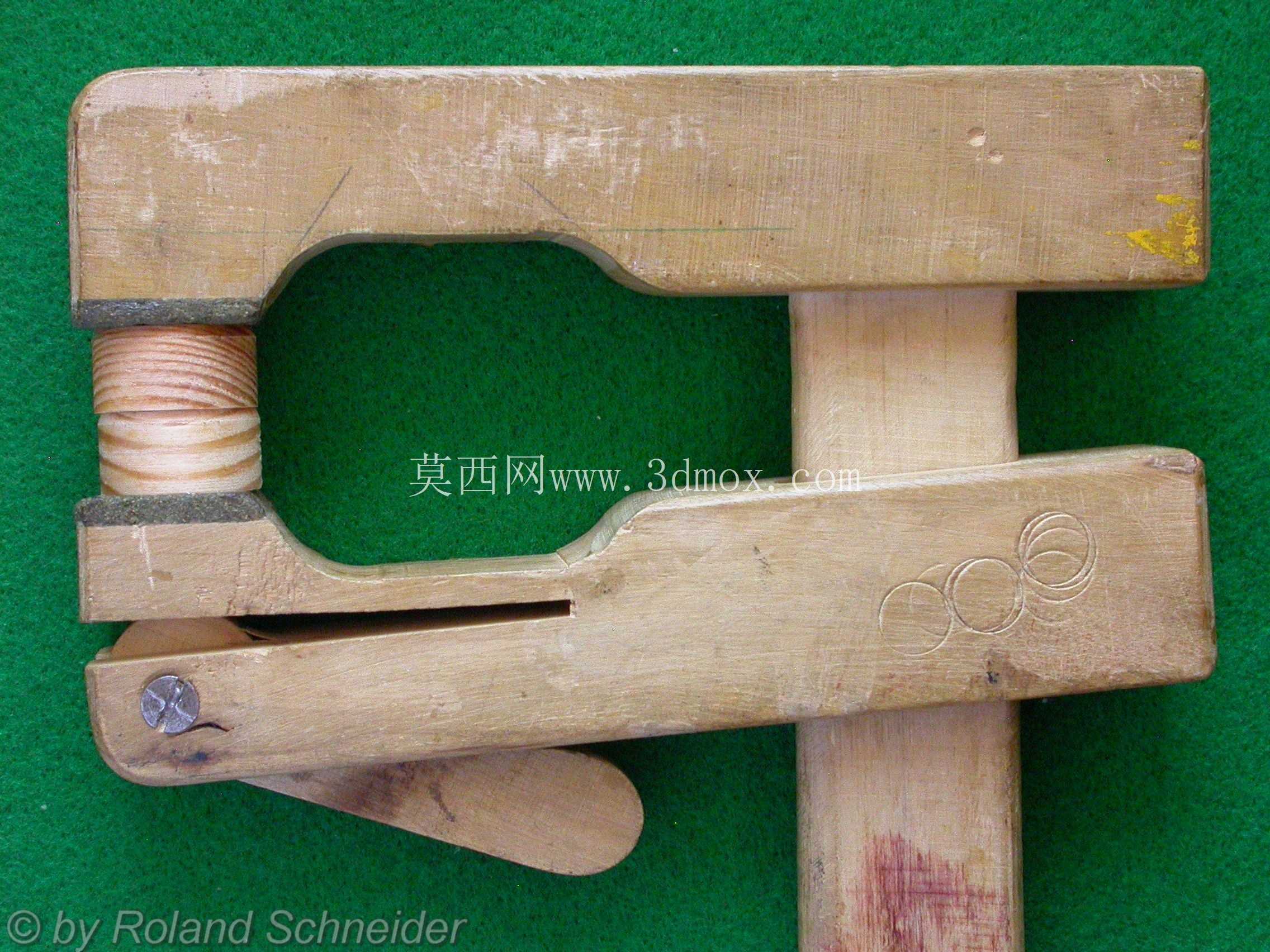

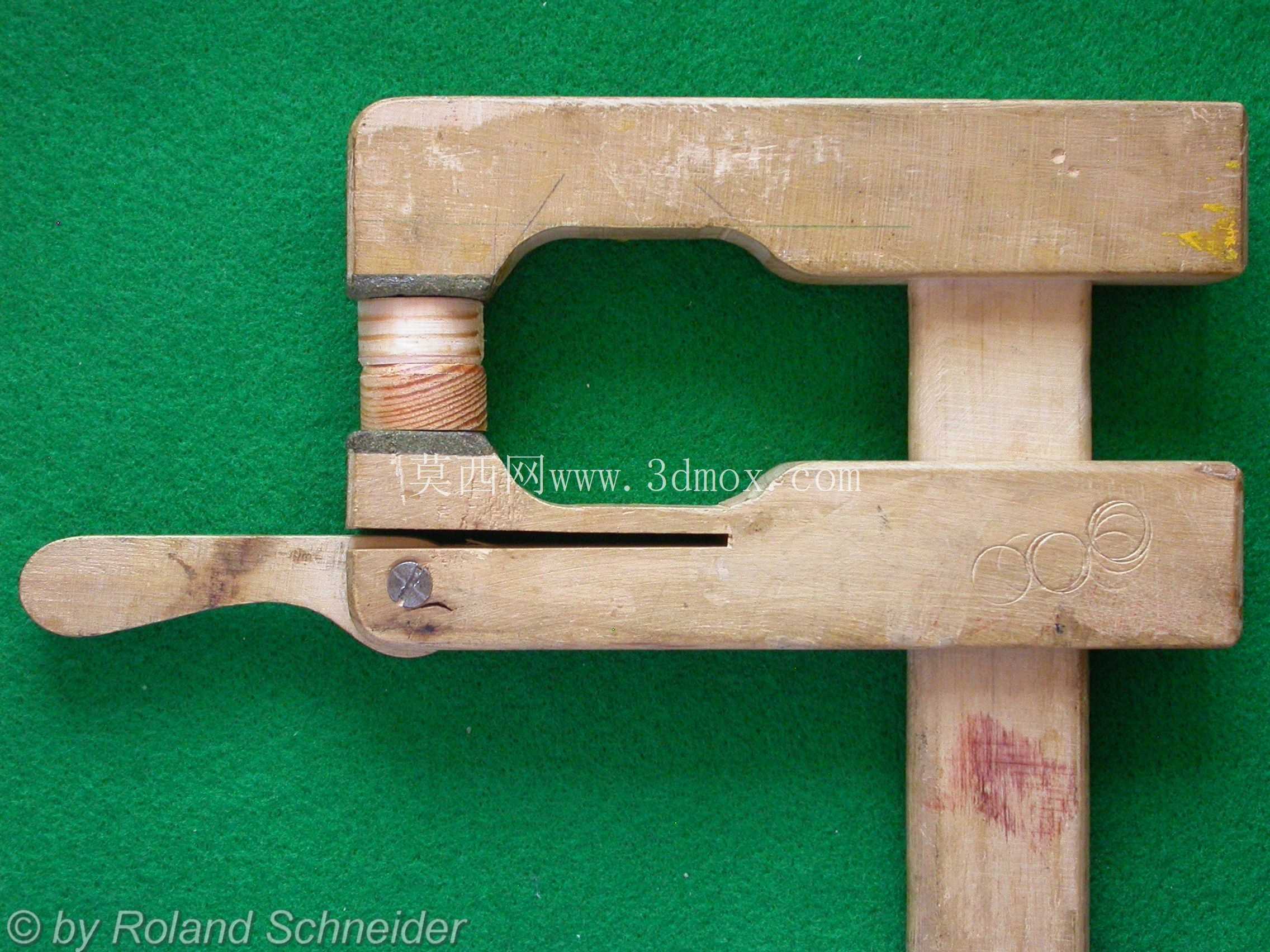

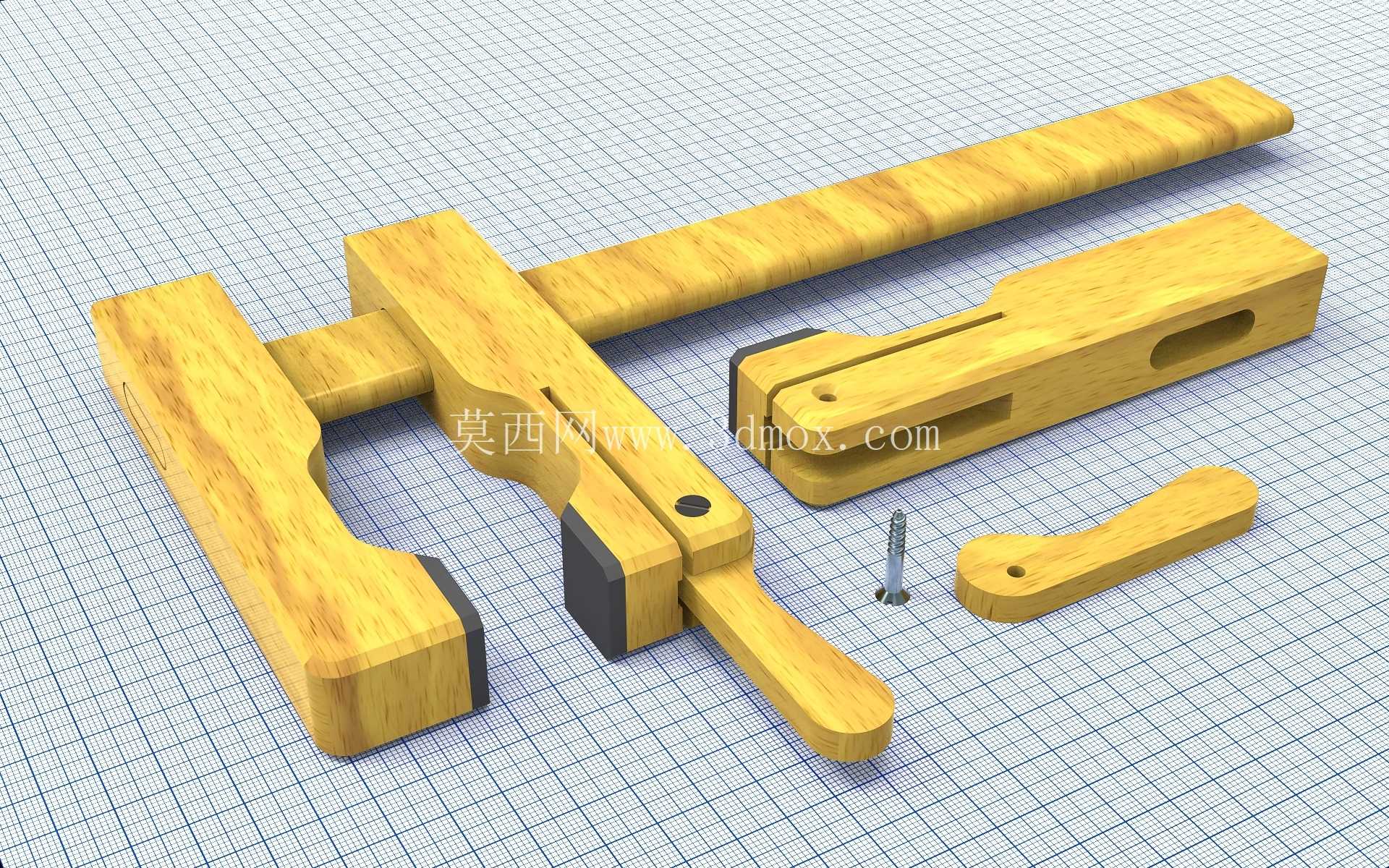

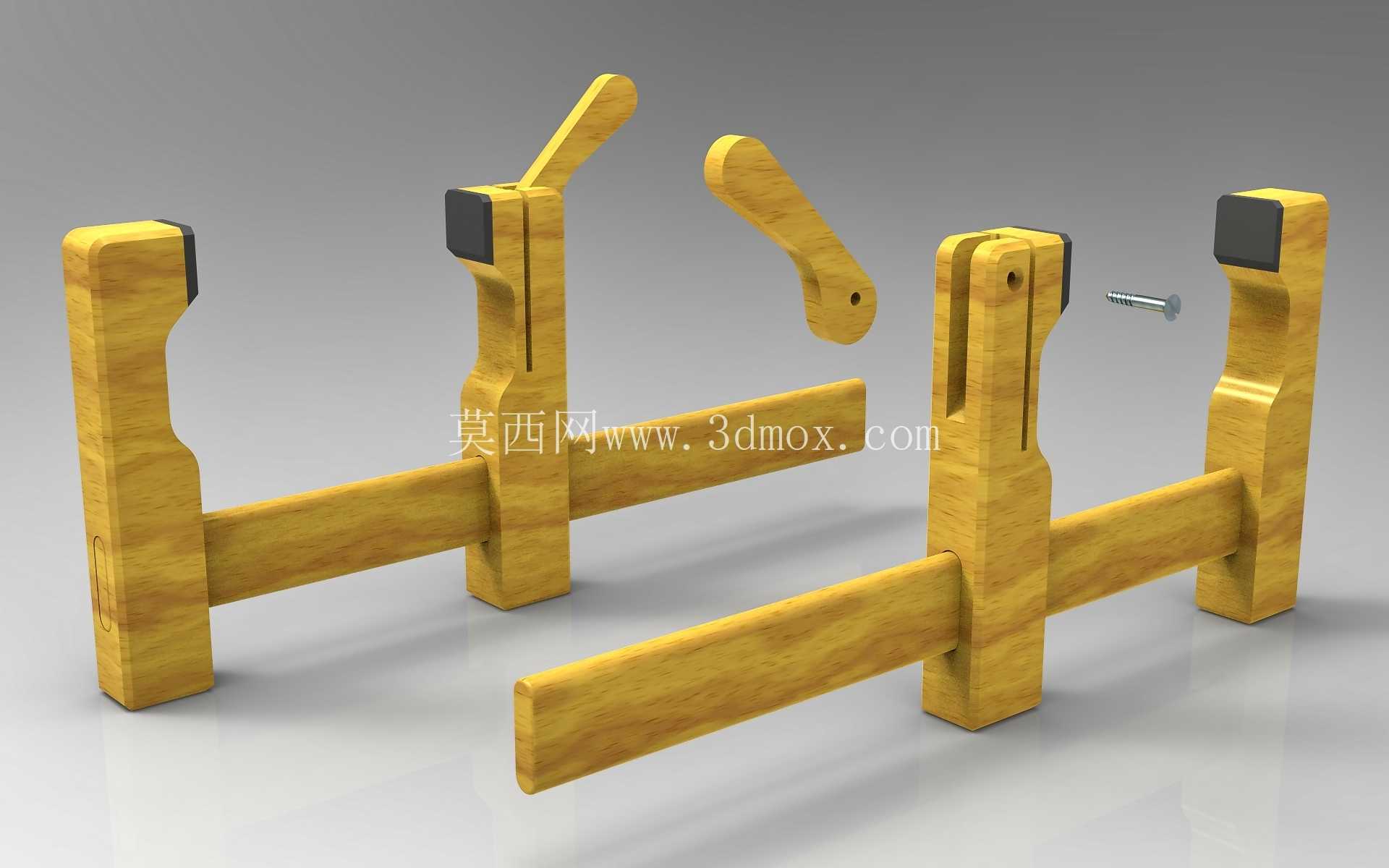

木质偏心轴C形涂胶夹紧工装结构

该夹紧工装主要面向木工小件粘接、模型制作场景下的涂胶压合作业，在木质航模制作、小型木构件拼接、薄木片胶合工序中，能够替代传统金属卡具，避免硬质夹头对软质木材表面造成压痕或损伤。整套机构以实木作为主体加工材料，摒弃了常规金属夹具依赖螺钉锁紧的结构逻辑，通过偏心枢轴杠杆的转动行程实现夹紧力的线性输出，操作时仅需扳动偏心压杆即可完成快速锁紧与释放，单步操作即可完成装夹，适合小批量多工位的涂胶粘接作业，能够大幅降低反复拧动螺钉的辅助作业时间。

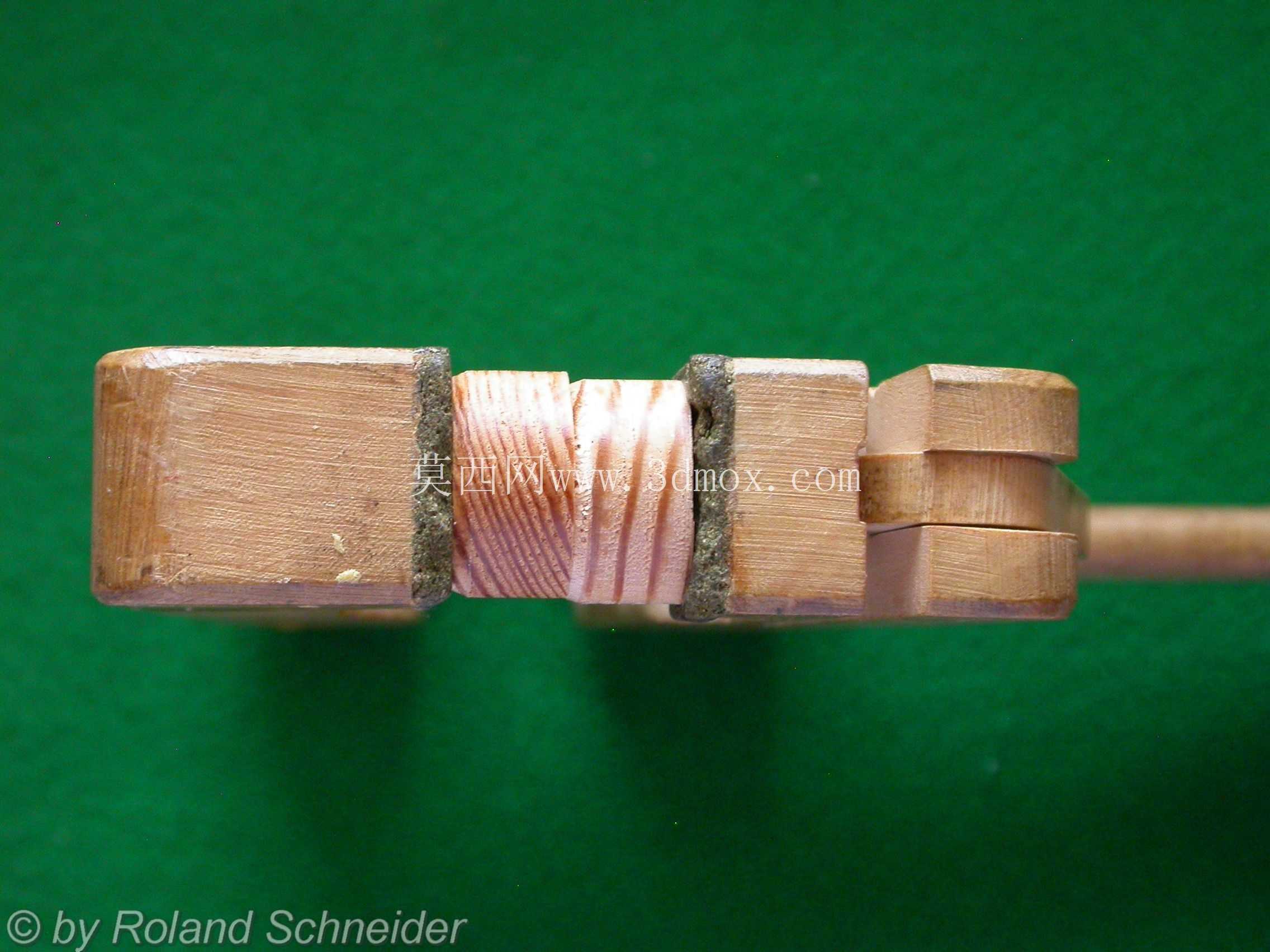

从功能特性来看，这套夹具的夹紧行程覆盖常规薄木件、小截面木方的压合需求，夹头接触位置配置了软质橡胶垫，能够在施加足够夹紧力的同时，分散接触位置的压应力，避免木材表面出现压痕、夹伤，尤其适合粘接面平整度要求高的外观类木构件加工。杠杆结构的力臂经过匹配设计，仅需较小的扳动力即可输出满足木构件粘接所需的压紧力，不会出现压力过大导致的涂胶层被过度挤出、粘接面缺胶的问题，也不会因压力不足导致粘接错位、开胶。夹臂采用长条形实木构件加工，C形开口的纵深尺寸能够满足一定宽度构件的跨边夹紧需求，可适配不同厚度的叠层木件粘接作业，夹臂的截面尺寸经过受力校核，在最大夹紧力工况下不会出现明显的挠曲变形，保证夹紧力能够均匀传递到整个粘接接触面。

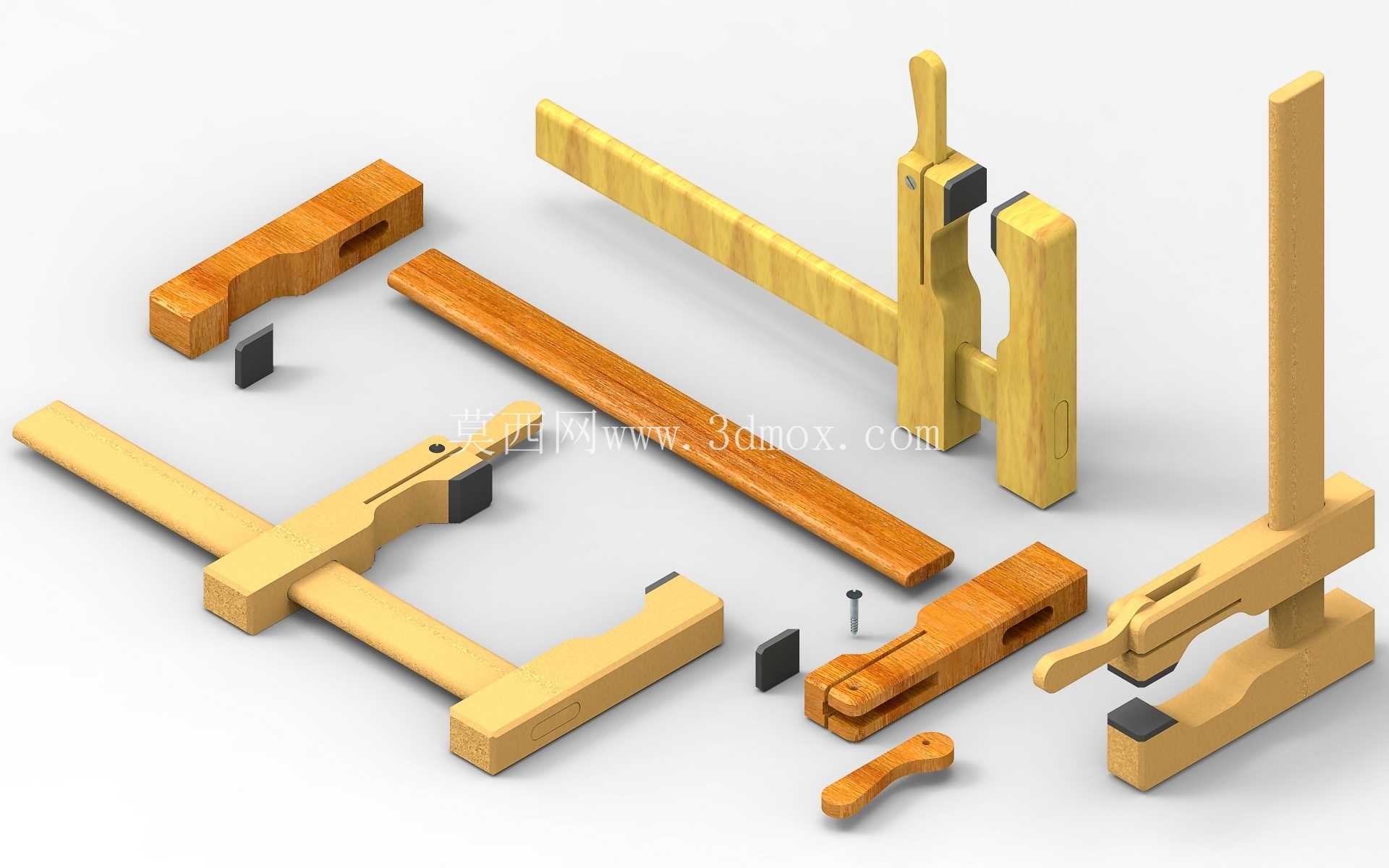

设计思路上，整套结构完全依托木材本身的切削加工特性设计，所有构件均可通过常规木工锯切、铣削、钻孔工序完成加工，无需复杂的金属切削设备，适合小型工坊、模型制作工作室自行加工制作。偏心枢轴的转动副采用简单的销轴连接，配合木材本身的自润滑特性，长期使用也不会出现卡滞问题，所有活动构件的配合间隙预留了木材湿胀干缩的余量，在常规车间温湿度环境下都能保持顺畅的操作手感。夹体的各个木质构件之间采用榫卯结构拼接，没有额外的金属紧固件，整体结构简洁，加工时仅需保证各枢轴孔的同轴度、偏心轮的轮廓精度，即可实现稳定的夹紧功能，后期维护也仅需更换磨损的橡胶垫即可，无需复杂的拆装工序。

从安装与使用边界来看，这套夹具为手持操作式工装，无需固定安装在工作台面上，可根据粘接作业的位置灵活调整夹持点位，单套夹具的重量控制在单手可轻松操作的范围内，可同时使用多套夹具对长条形构件的不同位置进行多点压紧，保证长粘接面的压力均匀。夹具的开口范围适配常规小型木构件的粘接厚度，超出设计厚度的构件无法装入夹口，过薄的构件可通过调整偏心压杆的转动角度实现可靠夹紧，不会出现空行程过大的问题。夹臂的长度决定了最大夹持深度，使用时需保证夹紧点位位于夹臂的有效受力范围内，避免在夹臂最外端施加过大载荷导致木构件劈裂。橡胶垫的接触面积经过匹配，既不会因面积过小导致压强过大损伤工件，也不会因面积过大影响狭小位置的夹持操作，在边角位置、窄边粘接的作业场景下也能稳定贴合工件表面。

在实际涂胶作业中，这套夹具能够在涂胶完成后快速完成装夹固定，保持粘接面的紧密贴合直至胶层固化，相比传统的绳捆、重物压合的固定方式，夹紧力可控且固定位置精准，不会出现构件错位、胶层厚度不均的问题。木质的夹体本身不会与常用的木工胶产生粘接反应，胶液溅落到夹体表面后可轻松刮除，不会影响后续的正常使用，长期使用后夹体表面的磨损也可通过简单的打磨、补漆进行修复，整体使用寿命能够满足小型工坊的日常作业需求。
