液晶屏压力测试专用设备结构设计

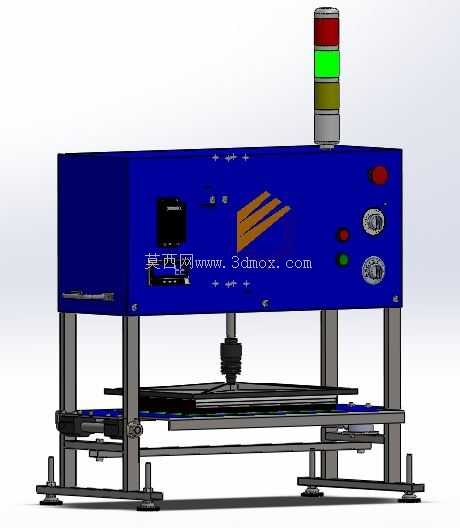

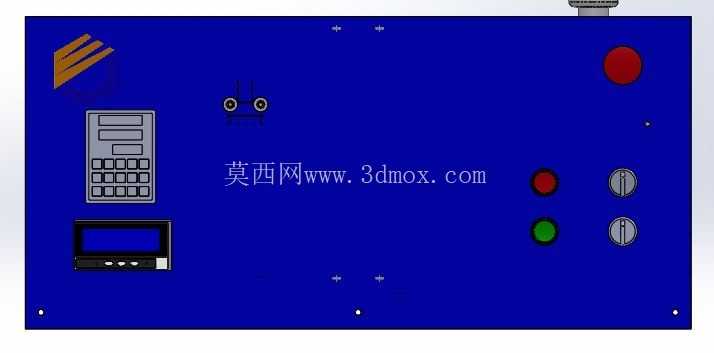

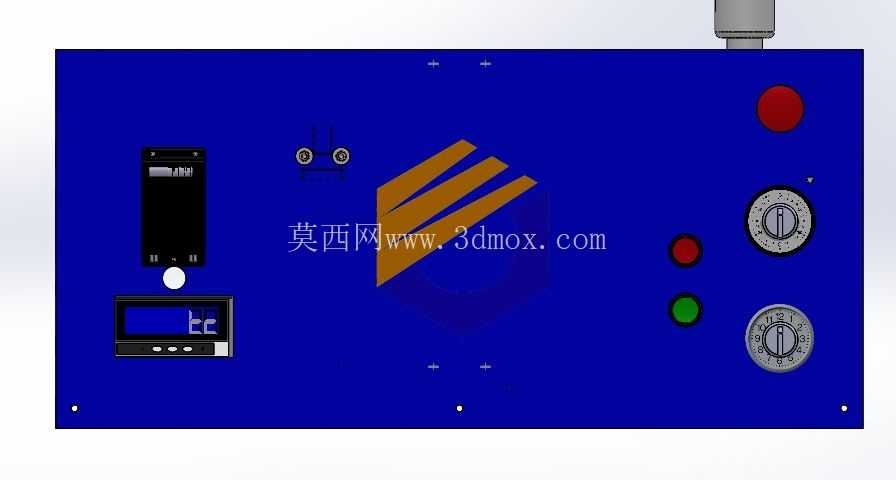

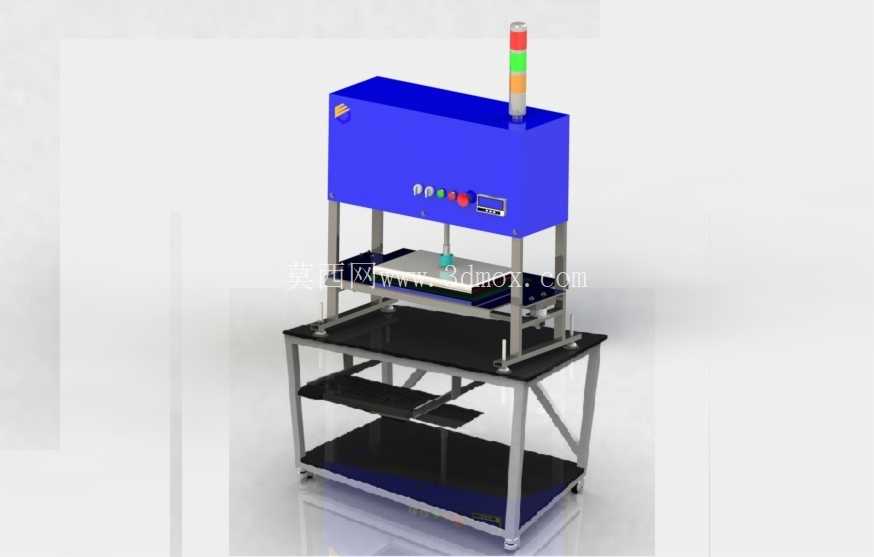

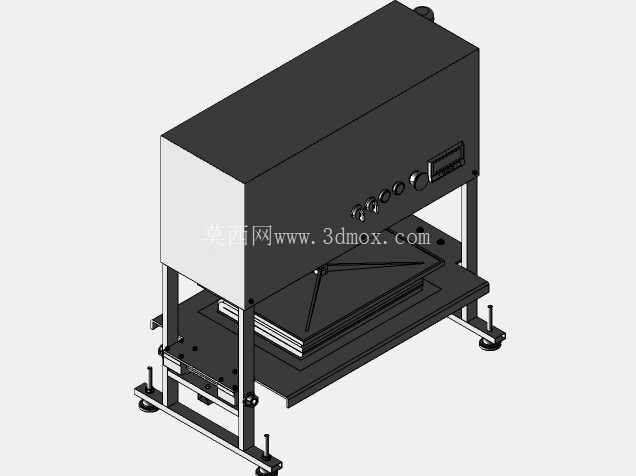

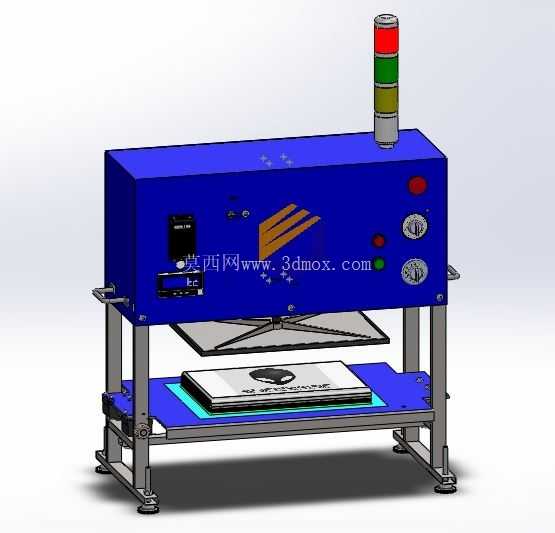

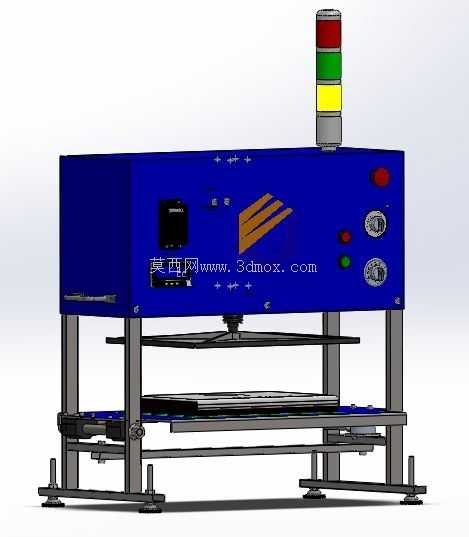

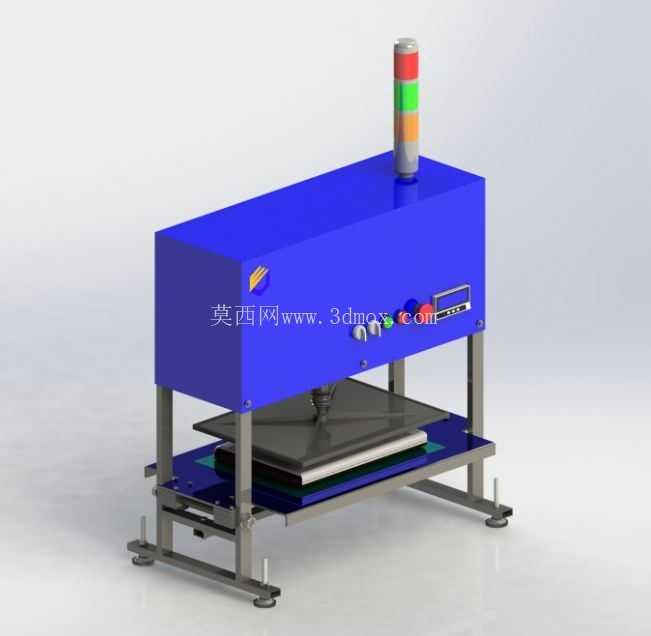

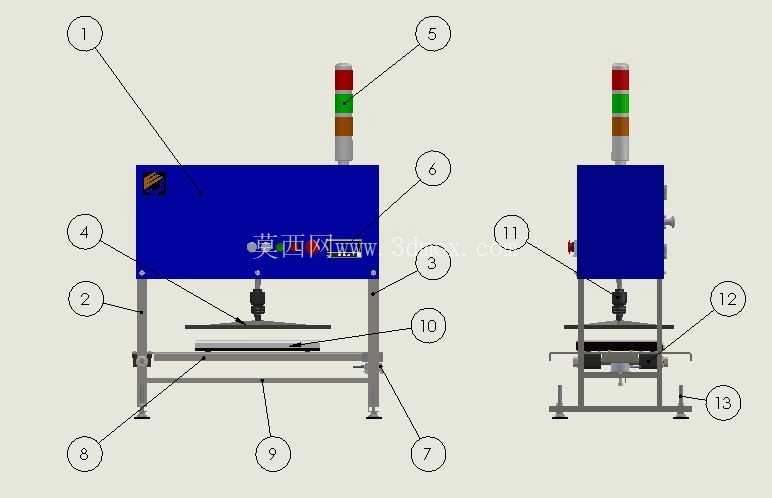

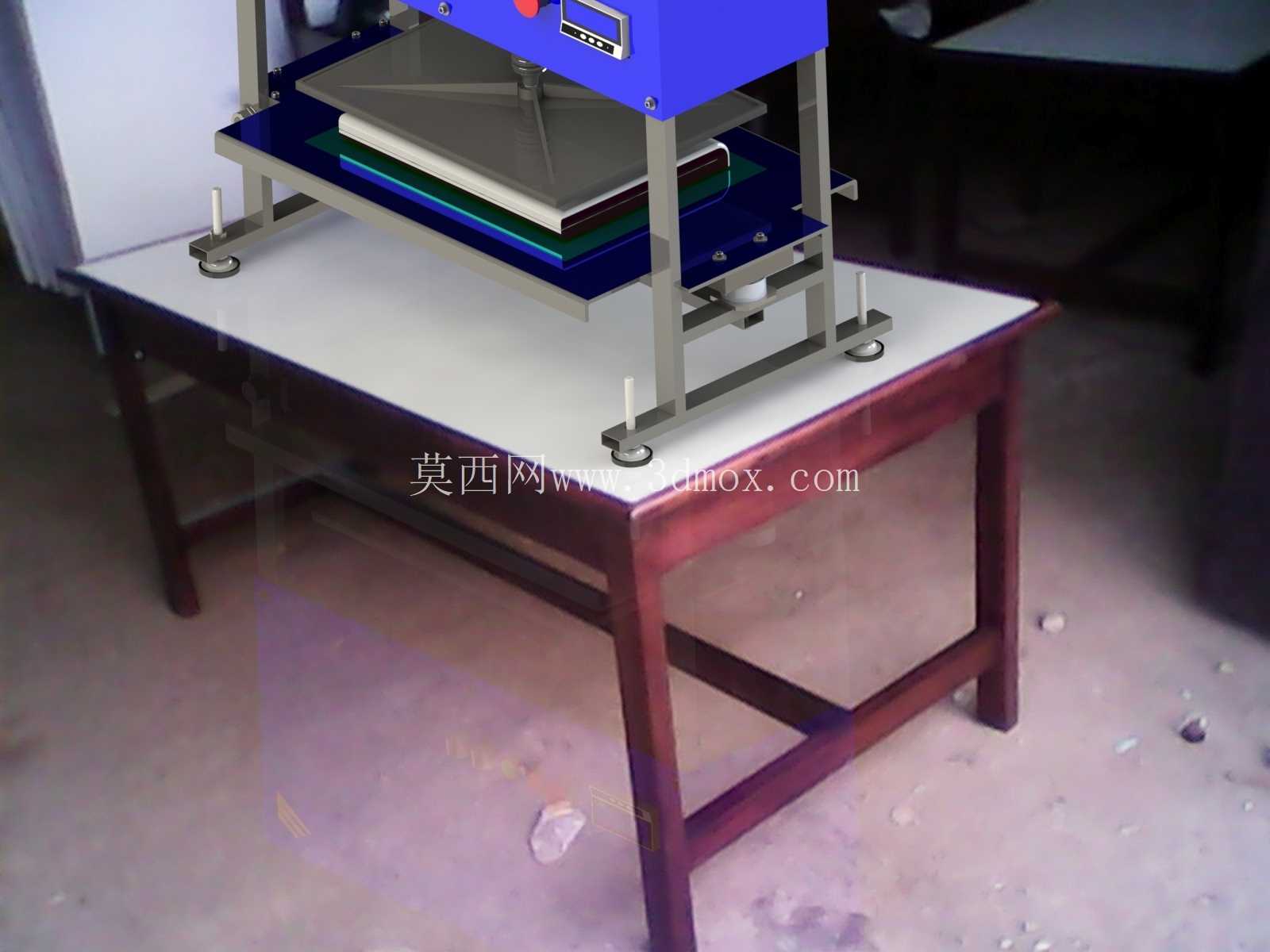

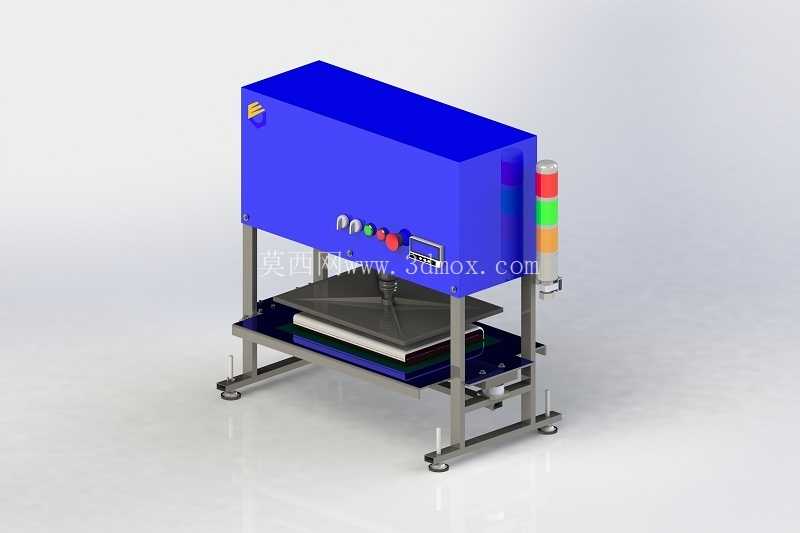

　　在显示面板制造的后段制程环节，屏体封装后的力学性能验证是把控成品良率的核心工序，这款压力测试设备正是针对中小尺寸液晶屏的承压性能检测需求开发的专用工位装备，区别于通用压力试验机的大行程、宽量程设计，它的所有结构参数都围绕液晶屏测试的特殊工况做了定向优化。从现场安装边界来看，设备采用立式框架结构，底部四个可调支撑脚的设计预留了±15mm的水平调节余量，可直接适配车间现有防静电工作台的安装平面，不需要额外做地基预埋，整体占地尺寸控制在1200mm×800mm范围内，压合工位的有效作业面覆盖7到27英寸的常规液晶屏尺寸，上压头的下行行程设定为120mm，既满足不同厚度屏体载具的取放空间需求，也避免了长行程带来的压合对位偏差问题。设备顶部设置的三色警示灯采用标准塔灯安装接口，可直接对接车间产线的状态联控系统，绿灯对应待机就绪、黄灯对应测试运行、红灯对应压力异常或测试不合格，操作人员在十米范围内即可快速识别工位状态，不需要凑近查看屏幕参数。机身正面的操控区域做了分区布局，两个机械式压力表分别实时显示主压缸的输出压力和保压阶段的压力波动值，物理按钮的冗余设计保留了急停、启动、复位的实体操作位，即便触控屏出现触控漂移故障，也能通过物理按键完成基础操作，避免测试过程中出现急停失效的安全隐患。

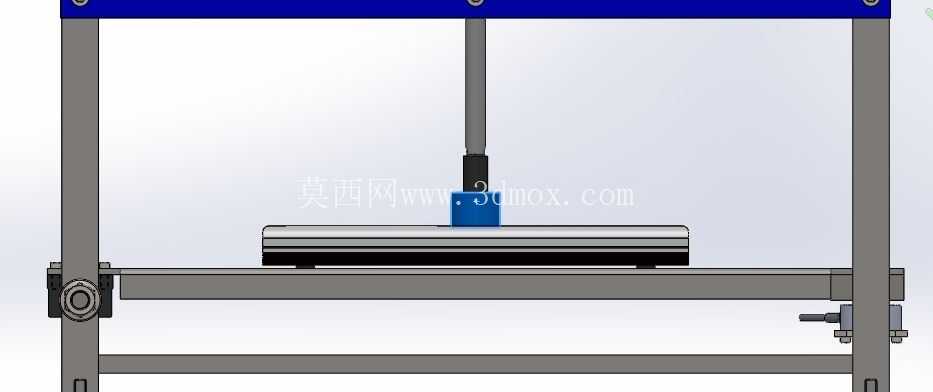

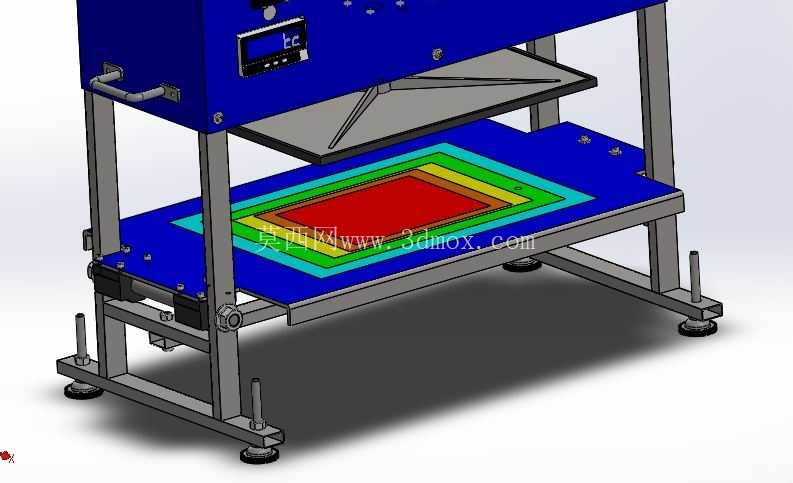

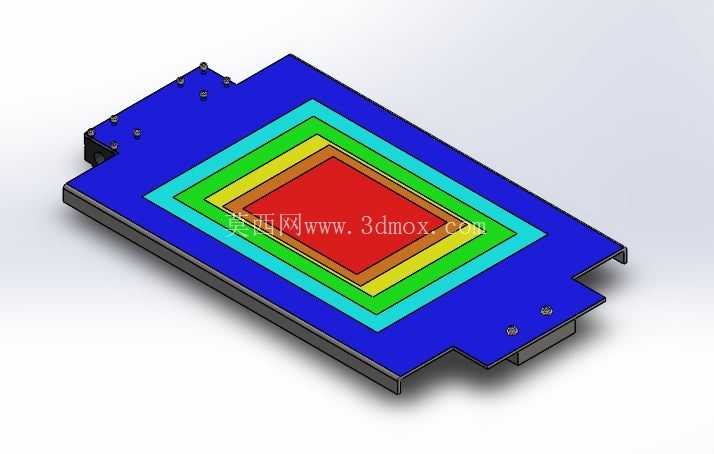

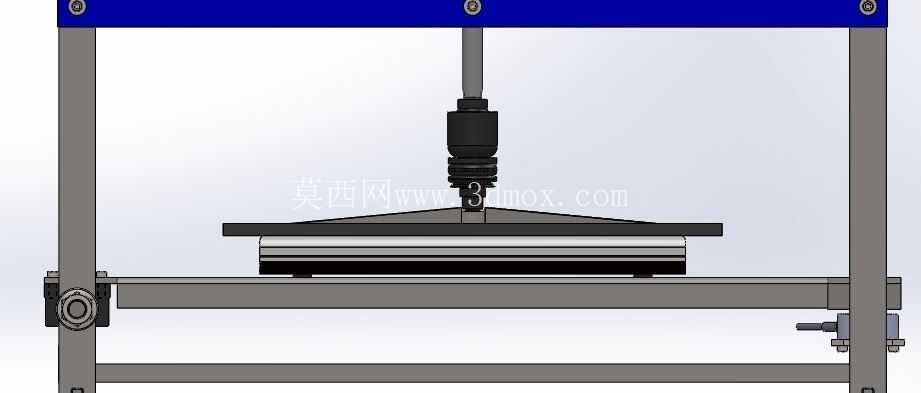

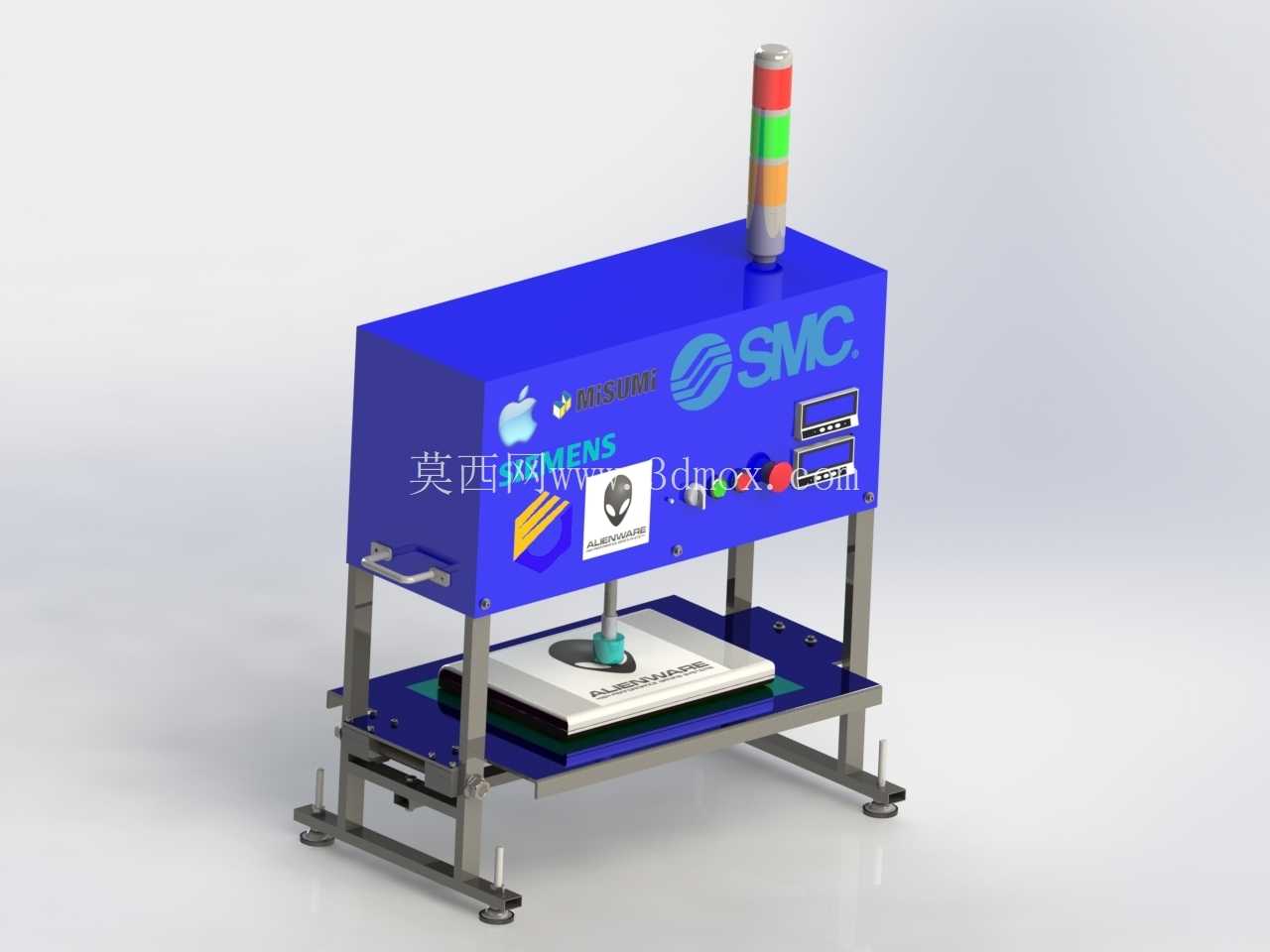

　　从功能实现逻辑来看，这款设备的压合平台采用了双层浮动结构，下层为固定安装基准面，上层通过均布的微型弹簧与下层连接，当压头下行接触屏体表面时，浮动平台可自动适配屏体的平面度误差，避免局部压力过载造成屏体碎裂，压头表面包覆的20mm厚硅胶缓冲层，硬度设定为邵氏40度，既能保证压力均匀传递到屏体整个测试面，也不会因为硬接触刮伤屏体表面的偏光片。设计阶段特意将压力输出范围控制在0到50N之间，匹配液晶屏封装后承压测试的常规参数要求，保压时间可通过内置的控制模块在0到60秒区间自由设定，满足不同型号屏体的测试标准差异，压合速度采用双段速控制，快速下行阶段速度为100mm/s缩短空行程等待时间，距离屏体表面5mm时自动切换为10mm/s的慢速压合，防止冲击载荷对屏体造成隐性损伤。

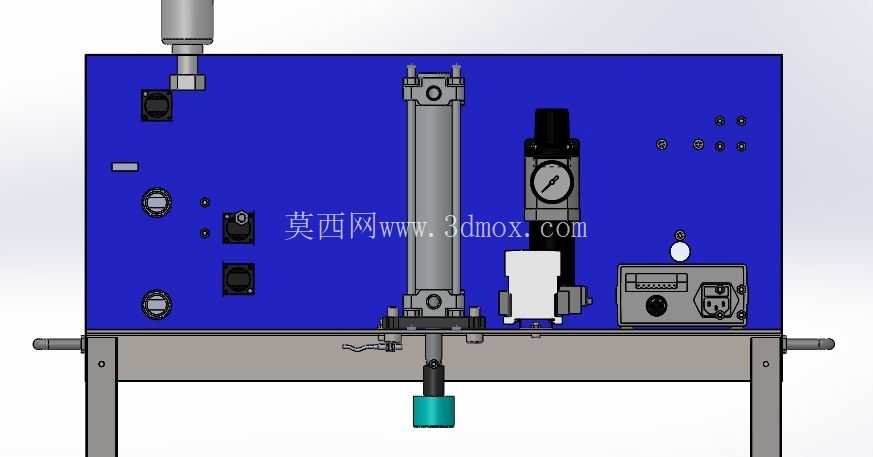

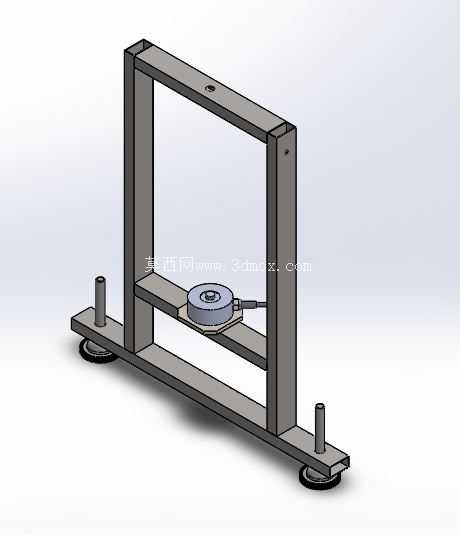

　　在气路布局上，所有气动管路都内置在机身框架的型材槽内，外部没有裸露的走线，既避免车间日常清洁时管路被剐蹭脱落，也能减少管路积尘带来的维护压力，设备后侧预留了标准气源接口和通讯接口，可直接接入产线的MES系统，自动上传每一片屏体的测试压力、保压时长、测试结果数据，不需要人工手动记录测试参数。机身下部的承托框架采用方管焊接结构，焊接后做了整体去应力处理，长期承受压合反作用力也不会出现框架变形，压头的导向组件采用双直线光轴配合直线轴承的结构，保证压合过程中压头的平面度偏差控制在0.02mm以内，不会出现压头倾斜导致的局部压力集中问题。

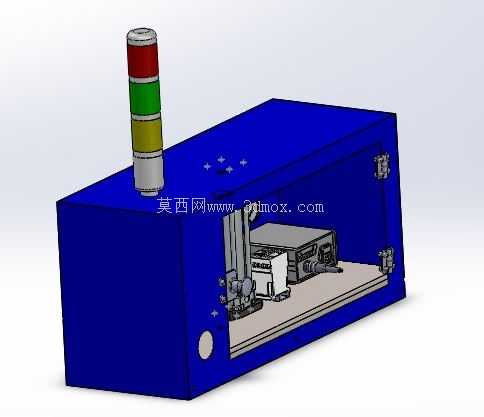

　　实际产线应用中，这款设备可适配液晶屏组装后的盖板压合强度测试、封装胶层粘结力验证、屏体抗静压性能抽检等多个工序场景，更换不同尺寸的压头和载具即可快速切换测试型号，不需要对设备主体结构做改动，换型时间控制在10分钟以内，能够适配中小批量多型号的显示面板生产检测需求。设备的安全防护设计上，压合作业区域的两侧预留了安全光栅的安装位，可根据产线安全等级需求选配加装，当操作人员肢体误入压合区域时设备会立即停止压合作业并自动回升压头，避免机械伤害事故，机身的电气控制元件全部集中在侧部的独立电气仓内，仓门设置了安全锁扣，只有维护人员使用专用工具才能打开，防止非专业人员误触碰电气元件造成设备故障。
