金属夹子冲压成型连续级进模具结构

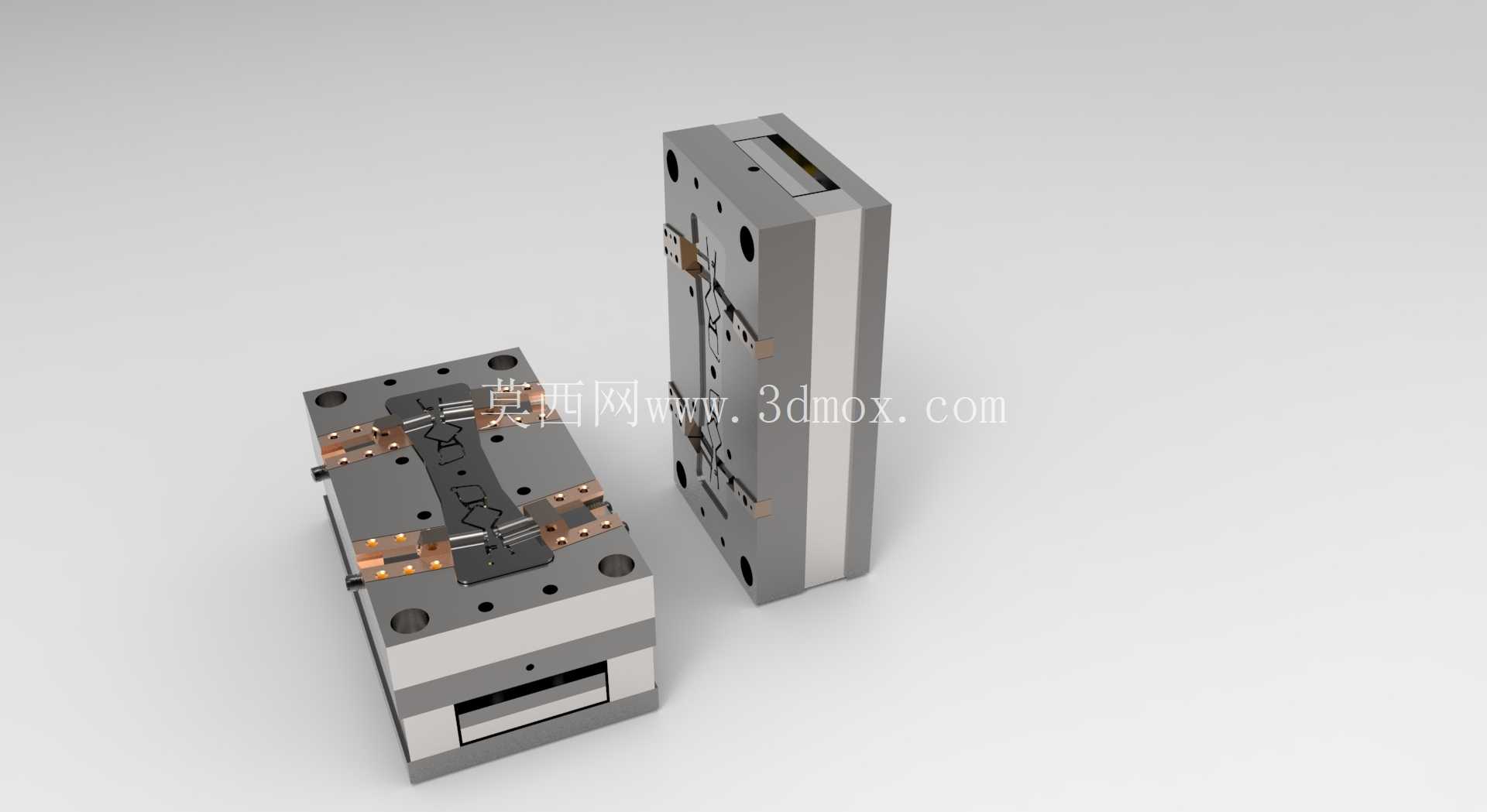

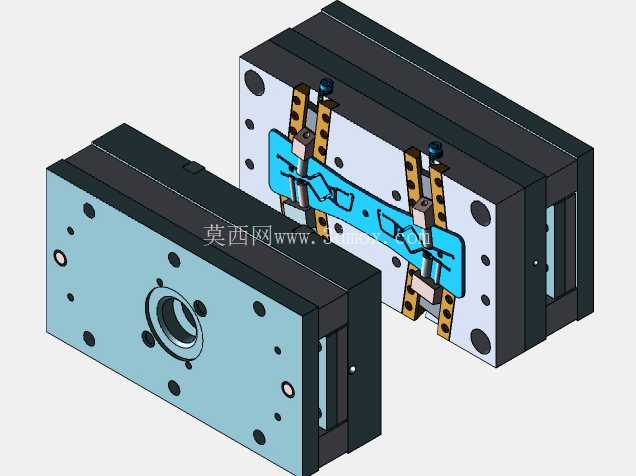

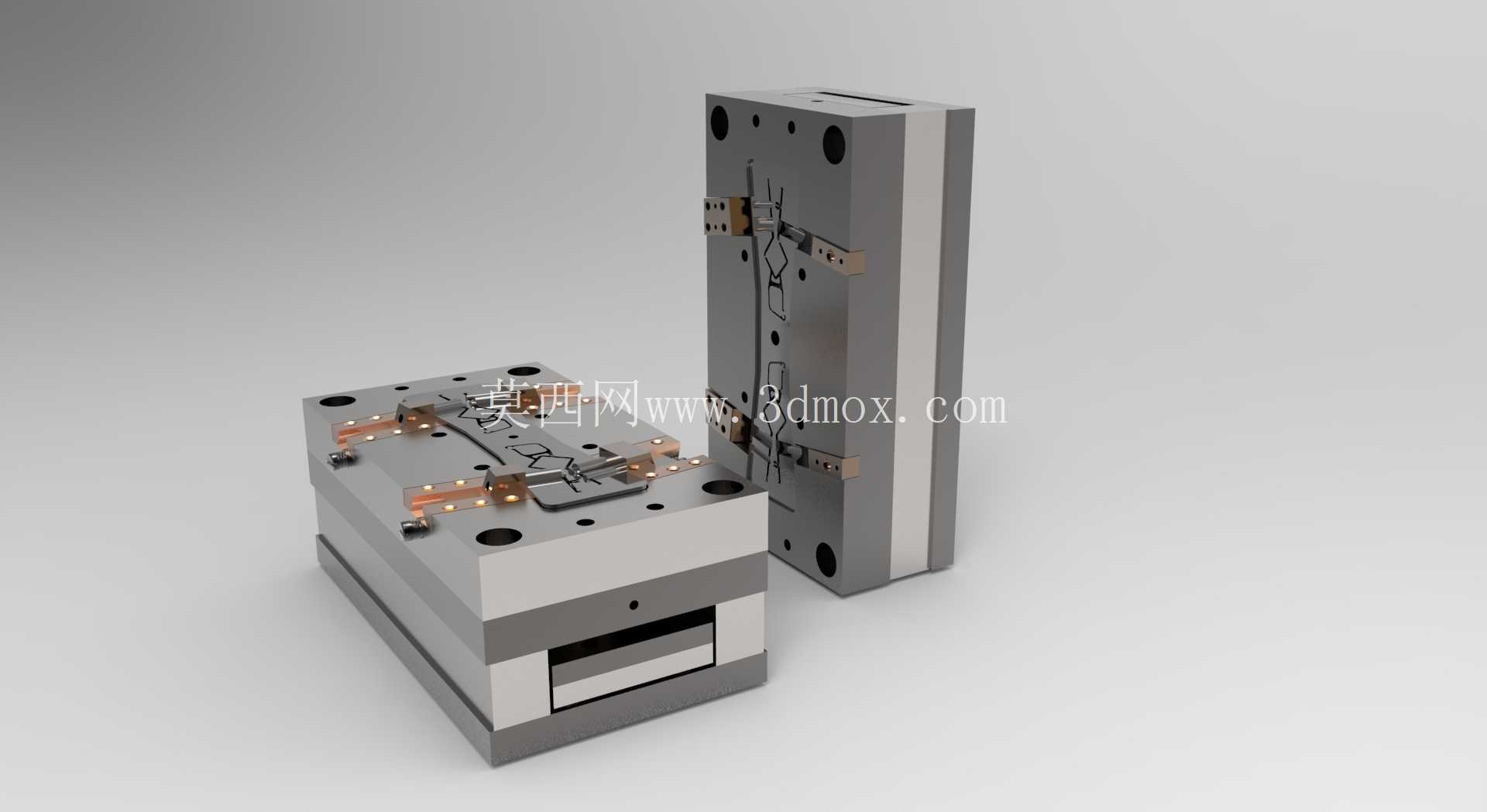

　　这套模具针对日用五金类弹性夹子的批量冲压生产设计，适配常规开式单点压力机的安装接口，上下模座采用标准45号钢调质处理，模座厚度匹配160吨级冲床的闭合高度调节范围，安装孔位遵循行业通用模架孔距标准，可直接适配多数工厂现有冲压设备的工作台装夹要求，无需额外加工过渡转接板。从实际生产场景来看，这类弹性夹子广泛应用于文具装订、衣物晾晒、线束固定等多个民用及工业领域，单批次订单量通常在数十万到数百万件级别，因此模具采用多工位级进结构，将带料冲定位孔、外形落料、折弯成型、弹性臂预压、成品分离等多道工序整合在一套模架内，全程采用带料自动送料，无需人工逐件放料取件，单冲程即可完成一件成品的全工序加工，生产节拍可稳定保持在每分钟60-80次，相比单工序模能大幅降低人工操作成本，同时减少多工序定位带来的形位公差累积问题。

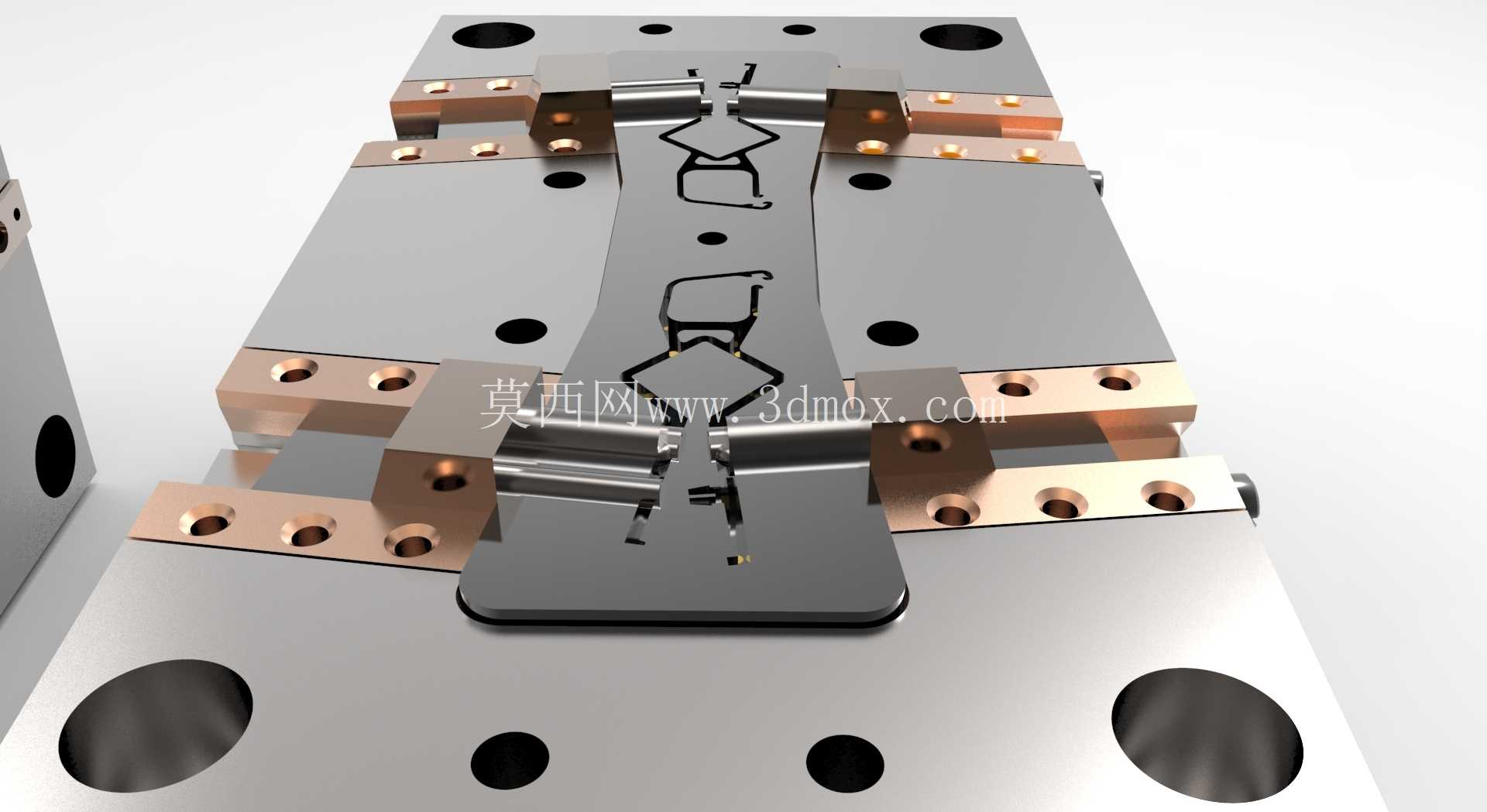

　　模具的成型工位针对夹子的弹性卡接特性做了专项结构设计，夹子的两个对称弹性臂需要具备均匀的夹持力，因此折弯凸模采用分体式镶件结构，可根据实际冲压后的回弹量单独调整折弯角度，补偿不同批次金属带料的力学性能差异，避免出现夹持力不均、臂部张开角度不一致的问题。导柱导套采用可拆卸式滚珠导柱结构，配合模座上的限位柱，可将上下模合模精度控制在0.02mm以内，保证冲裁刃口的配合间隙均匀，延长刃口的连续冲压寿命，同时在高速连续冲压过程中避免导柱偏磨。模具的卸料板采用弹性卸料结构，配合矩形截面的矩形弹簧提供均匀的卸料力，在冲裁完成后可将带料平稳从凸模上脱下，避免带料随凸模上行产生变形，影响后续工位的定位精度。

　　定位系统采用侧刃粗定位加导正销精定位的组合方式，带料送进时首先通过侧刃冲切出定距侧边，每经过一个工位都有对应导正销插入预冲的定位孔中，修正送料误差，保证每个工位的加工位置偏差不超过0.05mm，确保成品夹子的外形尺寸一致性。在成型工位的对应位置设置了误送料检测触点，一旦带料送进位置出现偏差，检测触点会触发压力机紧急停机，避免误冲损坏模具刃口。模具的所有冲裁凸模都采用快换式固定结构，当刃口出现磨损崩缺时，无需拆卸整个模座，只需从模座上方抽出对应的凸模镶件即可完成刃磨或更换，大幅减少设备停机维护时间。

　　上下模座的对应位置设置了统一的润滑通道，可在连续生产过程中自动向导柱、刃口位置输送冲压润滑油，降低摩擦损耗，同时避免铁屑粘附在刃口表面造成成品毛刺超差。考虑到夹子成品需要从带料上自动分离，模具末端的落料工位设置了倾斜式出料滑道，成品分离后会顺着滑道直接滑入模具下方的成品收集箱，无需人工伸入模区取件，符合冲压生产的安全操作规范。模具的闭合高度、开模行程都经过严格核算，在保证各工位动作不发生干涉的前提下，尽可能压缩模架整体厚度，降低对压力机闭合高度的要求，提升模具的设备适配性。
