带循迹避障功能的智能轮式机器人车

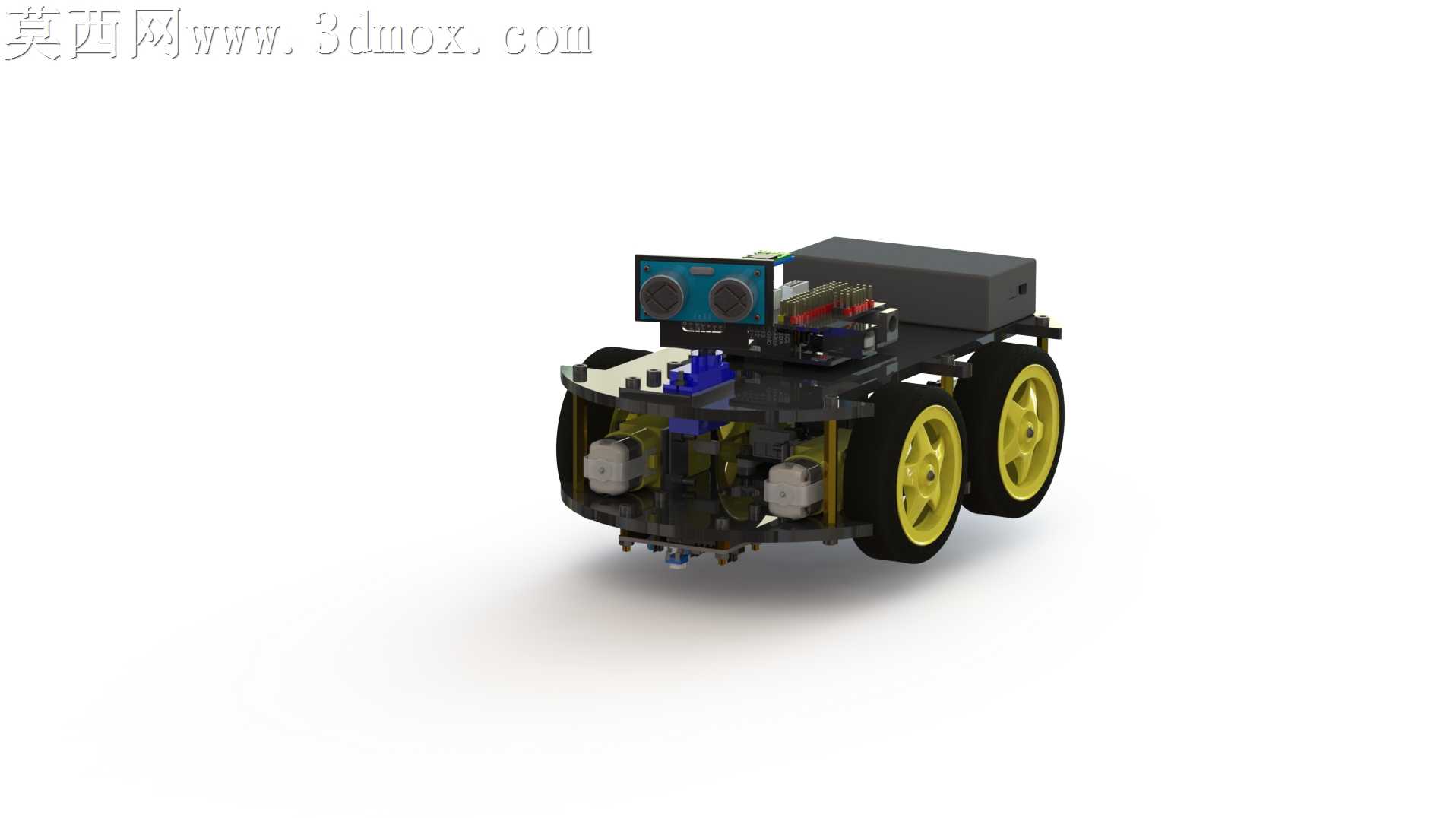

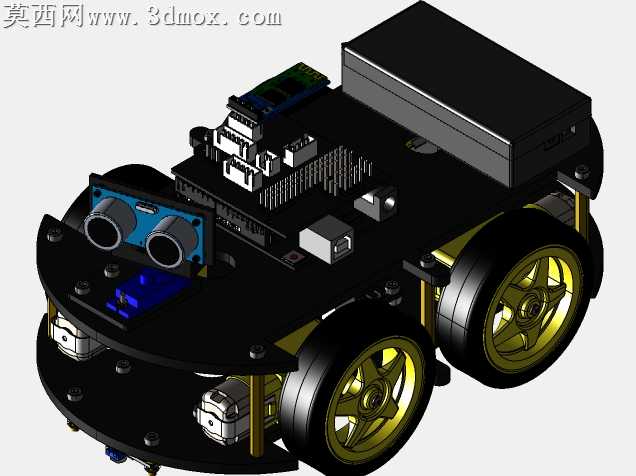

本作品为轮式智能机器人车的三维建模成果，建模过程中严格遵循实物装配逻辑完成全结构复刻，首先完成底盘承载结构的搭建，采用分层堆叠的布局思路，底层预留动力系统安装位，中层规划传感模块与控制电路的固定区域，上层布置供电模块与拓展接口，各层之间通过标准紧固件完成虚拟装配，还原真实产品的装配公差与连接关系。动力系统部分完整还原了四轮驱动的结构布局，对驱动电机、减速箱、轮毂、橡胶轮胎分别进行独立建模，轮毂的黄色漆面材质、轮胎的橡胶哑光质感、电机外壳的金属磨砂质感均通过材质编辑器完成参数调试，还原不同部件的真实表面光学特性，轮胎表面的防滑纹理也通过曲面雕刻完成细节呈现，保证渲染效果的真实度。传感模块部分重点还原了直线跟踪模块与超声波传感组件，其中超声波传感器安装在可摆动的伺服电机支架上，建模时完整还原了伺服舵机的内部齿轮传动结构、支架的转动副连接关系，可直观展示传感器的扫描摆动范围；直线跟踪模块布置在底盘前端下方，建模时还原了红外收发组件的排布结构与安装高度，匹配实际循迹功能的检测距离要求。整车的电路部分完成了主控板、接线端子、外接显示屏的建模，对电路板上的电容、电阻、接口元件做了简化但辨识度足够的结构呈现，显示屏的玻璃面板、塑料边框分别赋予对应的透明与半哑光材质，接线部分通过扫掠路径完成线束建模，还原整车布线的规整走向。渲染阶段采用工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现底盘下方的机械结构、上层模块的布局层次，不同材质的反光、粗糙度参数经过多轮调试，避免出现材质失真的问题。整体设计围绕教学演示类智能小车的功能需求展开，所有结构均服务于循迹、避障的核心功能，建模过程中同步验证了各部件的运动干涉情况，确保舵机摆动、车轮转动时无结构碰撞，完整还原了成套机器人车的装配状态与功能结构特征。
