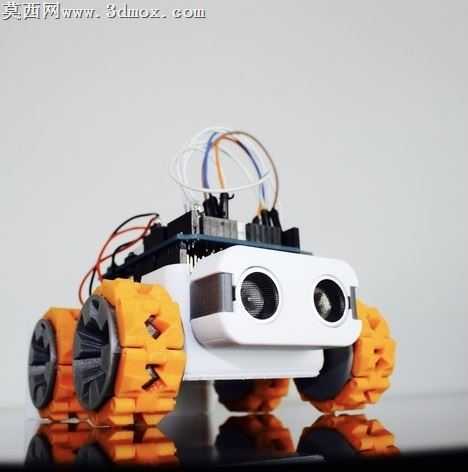

无螺纹模块化可装配教育巡线小车

面向青少年创客实训的小型移动载具，最容易踩的坑就是装配环节的螺纹滑牙、焊点开路问题，不少入门套件因为需要拧大量M2螺丝、焊接杜邦线，新手组装时轻则拧花塑料柱，重则焊错引脚烧坏主控，整套套件直接报废。这款可装配机器人从装配逻辑出发做了全链路的无螺纹适配，所有结构件都采用卡扣式拼接设计，轮组与电机输出轴的配合位做了D型切面限位，不需要顶丝就能传递扭矩，避免了传统小车轮组打滑、顶丝刮花电机轴的问题。

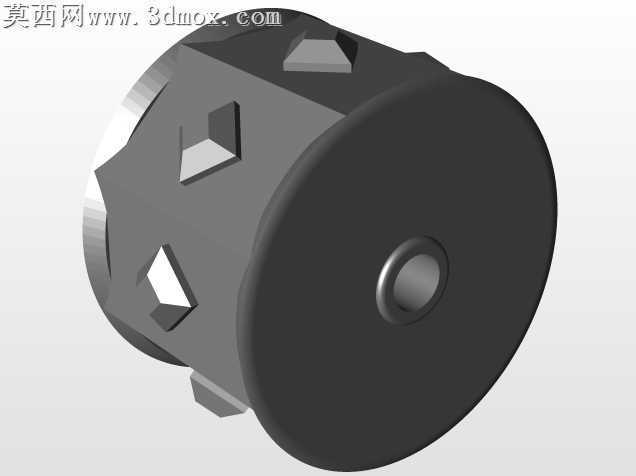

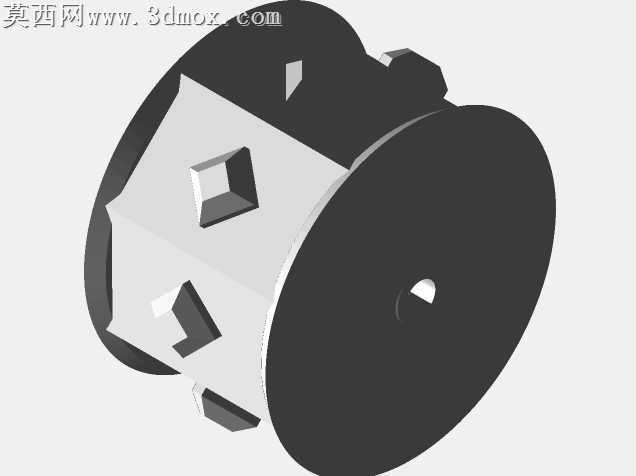

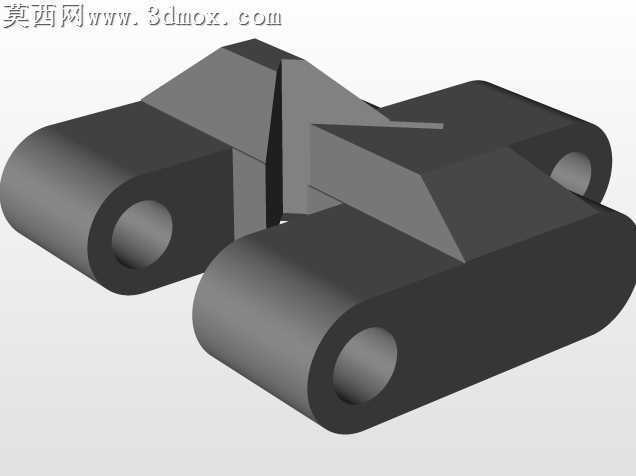

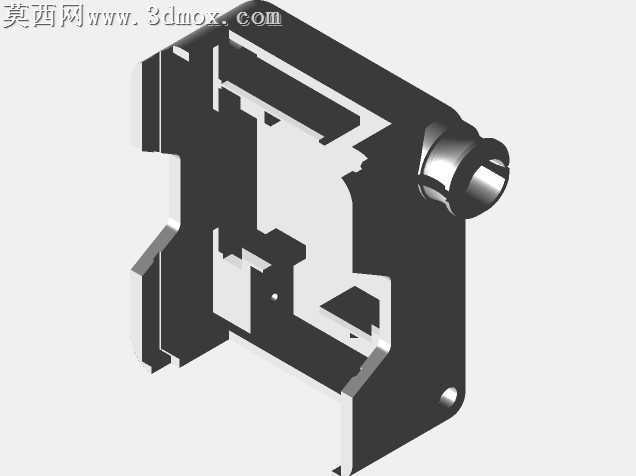

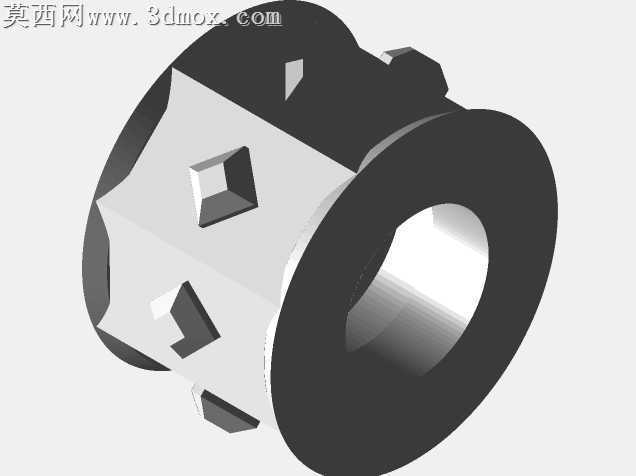

轮组采用的是全地形柔性履带轮结构，轮片上的镂空形变槽刚好适配桌面、地毯、轻微坡度的不平整地面，轮组与底盘的连接位预留了0.2mm的装配公差，卡扣卡入后不会出现松旷晃动感，也不需要借助工具就能徒手拆装，新手第一次组装也能在半小时内完成机械部分的拼接。主控仓的位置做了抬高处理，电池与主控板之间预留了3mm的散热间隙，长时间运行时主控芯片的热量不会堆积传导到电池上，仓体侧面的走线槽做了圆角过渡，飞线不会被壳体棱边磨破绝缘层，之前不少同类小车因为走线位没有做圆角处理，移动时线材反复摩擦壳体导致短路的问题，在这套结构里被完全规避。

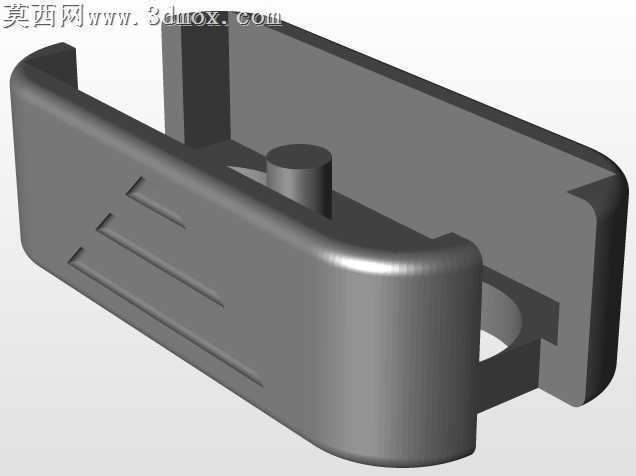

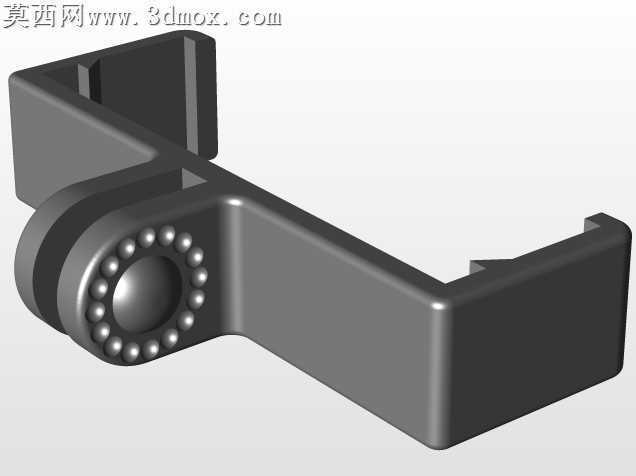

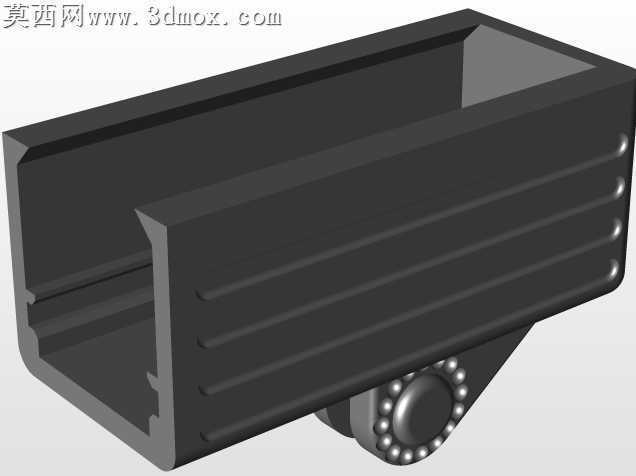

传感器安装位采用通用化卡扣设计，不管是红外巡线模块、超声波避障模块还是蓝牙通讯模块，都能直接卡入前置安装位，不需要额外打孔或者粘接，更换传感器时只需要按压卡扣就能取下，方便实训时快速切换不同的功能实验。电池仓的卡扣做了防呆设计，9V电池接入时正负极方向不对就无法卡入仓体，从根源上避免新手接反电源烧坏元件的问题。底盘下方的电池接触位做了凸点加强，电池装入后不会因为小车移动产生晃动松脱，不需要额外泡棉填充固定。

整套结构没有需要粘接或者焊接的部位，所有电子元件都采用插接式连接，杜邦线的长度刚好匹配各个模块的安装位置，不会出现线材过长绞入轮组、或者过短拉扯焊盘的问题。轮组的传动位没有额外加装齿轮箱，直接采用电机轴驱动轮组，减少了齿轮传动的背隙问题，小车走直线时的偏移量比带齿轮减速的同类小车小很多，做巡线实验时不需要反复调整PID参数就能获得稳定的行进效果。壳体表面没有多余的装饰筋位，打印时不需要加支撑就能一次成型，各个卡扣的厚度统一为1.5mm，既保证了卡扣的弹性形变空间，又不会因为太薄容易断裂，反复拆装十次以上卡扣也不会出现发白断裂的情况。
