车载备胎支架手动绞盘结构设计

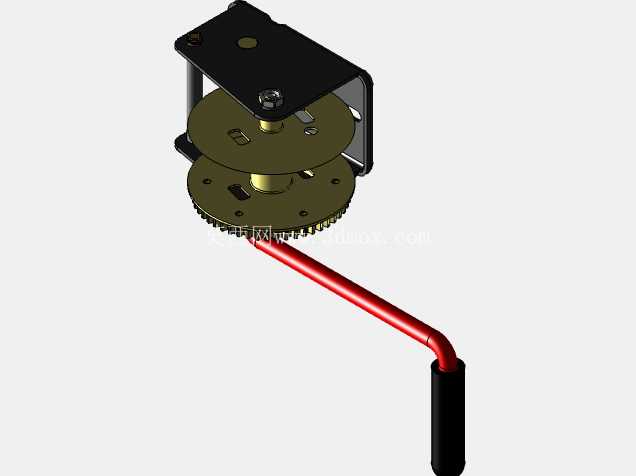

　　这款手动绞盘主要适配越野车型、旅居挂车的外挂式备胎支架安装场景，也可在小型仓储、户外作业场景中承担轻载牵引、重物移位的功能，额定牵引载荷对应450型标定的承载区间，完全满足常规乘用车备胎、小型户外装备的升降、收放作业需求。从结构设计逻辑来看，整套机构采用侧置摇臂输入、多级齿轮减速的传动方案，输入端的弯折摇臂做了防滑握持结构设计，摇臂与主轴连接位置设置了防脱限位结构，避免操作过程中摇臂滑脱引发安全隐患；减速级采用金属齿轮组啮合传动，齿轮模数匹配轻载牵引的扭矩需求，齿面做了啮合间隙优化，既保证手动操作时的传动顺畅度，不会出现卡滞、虚位过大的问题，也能控制摇臂输入端的操作力，单人即可轻松完成满载状态下的收放作业。

　　绞盘的主体安装支架采用折弯成型的金属板材结构，支架上预留的安装孔位完全适配外挂式备胎架的通用安装边界，安装孔的孔距、孔径匹配常规车载外挂件的固定螺栓规格，不需要额外做打孔改装即可完成适配；支架上部设置了挡护盖板，能够避免户外行驶过程中泥沙、灰尘进入齿轮啮合区域，降低日常使用的维护频次，延长机构的使用寿命。绞盘的卷筒部分做了绳索限位结构，收卷过程中绳索能够整齐排布在卷筒上，不会出现乱绳、卡绳的问题，卷筒侧边的棘轮止逆结构是整套机构的安全核心，当摇臂停止输入时，棘轮会自动卡入锁止位置，避免载荷状态下绳索自行松脱引发坠落风险，操作时只需要沿收卷方向转动摇臂即可自动解锁止逆结构，不需要额外操作解锁开关，简化了户外场景下的操作流程。

　　从安装边界来看，整套绞盘的主体结构尺寸紧凑，横向安装宽度控制在常规外挂备胎架的安装空间范围内，突出安装面的尺寸不会影响备胎的正常挂载，摇臂在非使用状态下可以折叠收纳，不会超出车身外廓引发通行剐蹭风险。设计过程中针对车载使用的振动工况做了结构强化，所有连接位置的紧固件都设置了防松结构，长期在颠簸路面行驶也不会出现紧固件松动、结构移位的问题；齿轮组的润滑结构采用封闭式储油设计，不需要频繁加注润滑脂即可保证长期使用的传动顺畅度，适配车载部件低维护的使用需求。

　　不同于电动绞盘的复杂电路结构，这款纯机械结构的手动绞盘不需要接入车载电路，不会增加车辆电路负载，也不存在电路故障导致的功能失效问题，在户外无供电、低温等极端环境下也能稳定工作，可靠性远高于同载荷级别的电动牵引装置。在实际使用场景中，除了备胎收放之外，用户也可以通过更换适配的牵引绳索，将其用于户外露营时的轻型装备牵引、小型货物的升降作业，拓展使用场景丰富。整套结构的零件拆分逻辑清晰，所有易损件都采用通用化设计，后期维护更换零件不需要定制特殊规格配件，常规五金渠道即可采购替换件，降低了全生命周期的使用成本。建模过程中对所有运动部件都做了干涉检查，摇臂在全行程转动过程中不会与安装支架、挂载的备胎发生运动干涉，齿轮啮合的接触强度也通过了载荷校核，满载状态下的齿轮变形量控制在允许范围内，不会出现断齿、滑齿的问题。
