螺旋输送机配套吊挂支撑轴承结构

　　在散料连续输送的生产场景中，长距离螺旋输送机的跨距布置一直是结构设计需要重点考量的环节，当单节螺旋轴的长度超过常规加工与装配的合理范围后，轴体自身的挠度会随着运行时长增加逐步累积，轻则导致螺旋叶片与机壳内壁刮擦产生异常磨损，重则引发轴体弯曲变形、驱动端负载骤增烧毁电机，而吊挂轴承正是为解决这一工程痛点设计的中间支撑部件。这套吊挂支撑结构直接卡装在螺旋输送机的上部安装导轨上，不需要额外在机壳顶部焊接独立的安装支座，适配采用标准型钢导轨作为机身承载梁的螺旋输送设备，安装时可以根据现场螺旋轴的分段位置灵活调整固定点位，不需要提前在导轨上预钻定位孔，适配现场改造、非标定制输送线的快速装配需求。

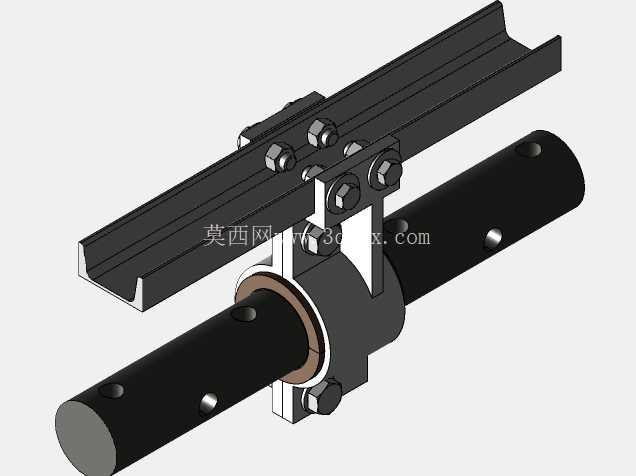

　　结构整体分为上部导轨夹持组件、中部连接支架、下部轴承抱合座三个核心部分，上部夹持组件采用成对布置的六角螺栓配合压紧压板，压板与导轨接触面做了防滑齿面处理，拧紧螺栓后可以牢牢卡在导轨的翼缘内侧，即使设备运行过程中产生持续振动，也不会出现支撑点位滑移偏移的问题；中部连接支架采用折弯钢板焊接成型，在保证结构刚度的前提下尽可能压缩了垂直方向的占用空间，避免支撑结构突出机壳过多影响周边设备布置，支架上预留的螺栓过孔与下部轴承座采用间隙配合，安装时可以小范围调整轴承座的同轴度，抵消导轨安装、轴体加工带来的微小形位误差。

　　下部轴承抱合座采用对开式结构，轴瓦部分选用耐磨自润滑材质，不需要额外加装集中润滑管路就能满足长期运行的耐磨需求，抱合座的开合结构方便后期检修更换，不需要整段抽出螺旋轴就能完成轴承磨损件的替换，大幅降低了设备运维的拆装工作量。从安装边界来看，这套吊挂结构适配的螺旋轴外径覆盖常规散料输送设备的常用轴径范围，上部夹持组件可适配的导轨翼缘宽度覆盖常用国标槽钢、工字钢的规格区间，安装完成后支撑点的垂直高度偏差可以通过中部支架的连接螺栓进行微调，保证多段螺旋轴拼接后的同轴度控制在允许的跳动范围内。

　　在实际工况应用中，这类吊挂轴承多用于粮食加工、建材生产、粉体输送等行业的水平或小倾角螺旋输送机上，支撑点的布置间距通常根据螺旋轴的管径、输送物料的容重进行计算，一般每间隔3到5米设置一组吊挂支撑，就能将轴体的运行挠度控制在允许范围内，避免轴体弯曲引发的一系列设备故障。设计过程中需要重点考量几个核心细节：一是上部夹持结构的防滑性能，要保证在设备启停、物料冲击的交变载荷下不出现滑移；二是轴承座的密封性能，避免输送的粉体物料进入轴承摩擦面加剧磨损；三是整体结构的流线性设计，尽可能减少支撑结构在物料输送通道内的挡料面积，避免物料在支撑点位出现积料堵料的问题。这套结构的三维建模过程中，所有螺栓连接部位都按照实际装配间隙做了配合处理，导轨夹持面的齿形结构、轴承座的对开分型面、轴瓦的储油槽结构都做了完整还原，既可以直接用于非标设备的选型参考，也可以在此基础上调整尺寸参数适配不同规格的螺旋输送机设计需求。
