车载备胎架手动摇臂式绞车结构

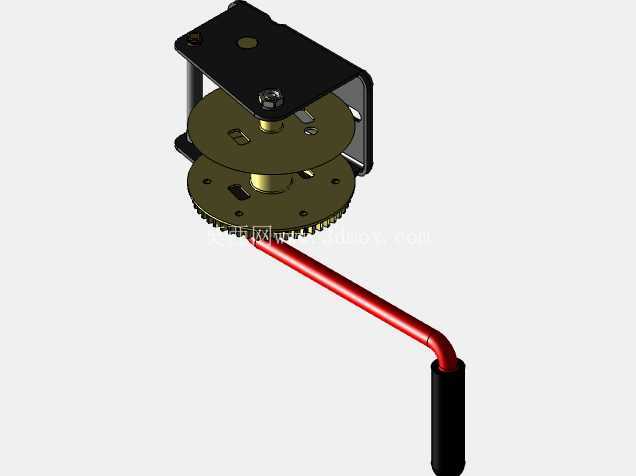

　　这款手动绞车主要适配车载备胎升降场景，在轻卡、越野车型、专用作业车的底盘备胎挂载结构中应用广泛，日常使用时无需额外动力源，仅通过人工摇转操作即可完成备胎的提升与下放，解决了底盘位置备胎人工搬运费力、对位困难的实际问题。从结构设计逻辑来看，整体采用分层堆叠的齿轮组布局，上层为棘轮锁止止退结构，中层与下层为减速齿轮副，通过多级齿轮减速放大输入扭矩，操作人员仅需施加较小的摇臂力，即可拉动数百公斤重量的备胎完成升降动作，锁止结构采用棘爪与棘轮齿面的啮合设计，在摇臂停止施力时可自动卡合锁止，避免负载下坠，完全满足车载场景下的安全使用要求。安装边界方面，绞车主体采用U型冲压钢板作为安装基座，基座上预留两个对称的螺栓安装孔，

　　可直接通过螺栓固定在车辆底盘的对应安装梁上，安装孔位间距适配多数商用车、越野车的底盘备胎架预留安装尺寸，无需额外改制安装支架；摇臂采用弯折式圆钢结构，操作端套有绝缘防滑握套，摇臂转动半径经过优化，既保证操作时的力臂长度足够省力，又避免转动过程中与底盘其他部件发生运动干涉。设计过程中针对车载使用的恶劣工况做了针对性优化，所有齿轮部件均采用耐磨钢材加工，齿面经过淬火处理提升耐磨性能，转轴部位采用铜套作为滑动轴承，无需频繁加注润滑脂即可保证长期转动顺畅，基座表面做黑色电泳防锈处理，可抵御底盘行驶过程中泥水、盐分的侵蚀，延长部件使用寿命。实际使用时，摇臂与绞车主体的输入轴采用快拆式连接结构，非使用状态下可将摇臂拔出收纳，

　　避免车辆行驶过程中摇臂晃动产生异响，也防止突出的摇臂被路面障碍物磕碰损坏；绞盘卷筒部位设计有钢丝绳防脱挡边，钢丝绳收卷时可整齐排列在卷筒上，避免乱绳、卡绳故障，棘轮棘爪的啮合齿形经过修型处理，锁止时卡合顺畅无卡滞，解锁时仅需小幅反向转动摇臂即可解除锁止，操作手感顺畅无卡顿。从结构建模的角度来看，该模型完整还原了所有部件的装配关系，齿轮的齿形参数、棘轮的锁止角度、安装孔的位置尺寸均按照实际量产产品的参数绘制，可直接用于备胎架总成的装配干涉检查、运动仿真验证，也可作为同类手动起重部件的设计参考，建模时对冲压件的折弯圆角、焊接部位的焊道结构都做了还原，能够直接导出工程图用于生产加工参考。在功能拓展性方面，该绞车的安装接口具备一定通用性，

　　除了车载备胎升降场景外，也可用于小型设备的短途牵引、轻型货物的升降作业，整体结构紧凑，整体重量控制在较低范围，不会给车辆带来过多的额外负载，多级减速比的匹配经过实际工况验证，单人操作即可轻松完成满负载的升降动作，无需额外辅助工具。
