指针式机械千分表精密测量构件

　　在机械加工现场的工序间检测环节，千分表是形位公差测量环节绕不开的基础量具，不管是普通车床的工件装夹找正、加工中心夹具的重复定位精度校验，还是装配线工位上的轴系窜动量检测、平面度打表测量，都能看到这类指针式千分表的应用场景。不同于数显类量具的数字直读逻辑，这款机械结构的千分表完全依靠内部齿轮齿条传动机构，将测杆的微小直线位移转化为表盘指针的回转运动，整套传动链的间隙控制直接决定了测量示值的稳定性，建模过程中需要严格把控各传动齿轮的啮合侧隙，避免实际使用中出现指针回程误差超差的问题。

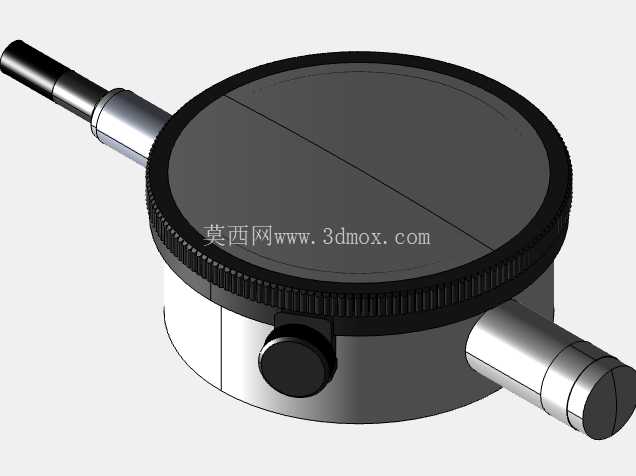

　　从结构设计逻辑来看，千分表的表圈采用带防滑滚花的旋转结构，方便实际测量时快速转动表盘对齐零位，表体侧面设置的锁紧钮可以在测头调整到合适位置后固定测杆行程，避免搬运或多工位转移时测杆受冲击损坏内部传动构件。测头部分采用标准硬质合金测头设计，耐磨性能适配车间现场频繁接触金属工件表面的使用需求，测杆的导向套配合间隙控制在微米级，既保证测杆上下移动无卡滞，又能避免横向窜动带来的测量误差。

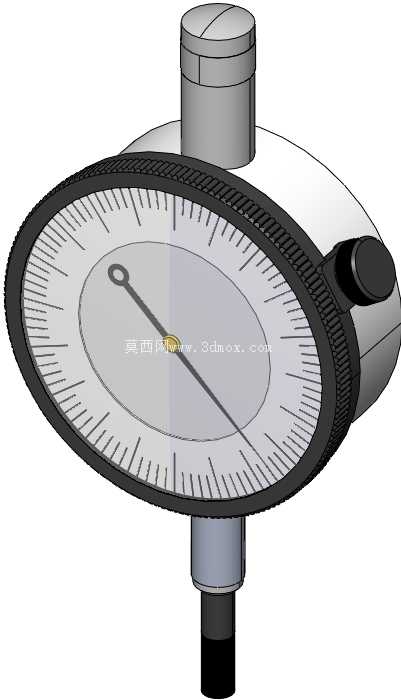

　　安装边界方面，这款千分表的夹持部位为标准直径的测杆套筒，可直接适配市面上通用的磁性表座、万能表架夹持孔，不需要额外加工过渡连接套；表体整体轮廓为圆形表盘加顶部提手、下部测杆的布局，在狭小空间内测量时，可通过调整表架角度避开周边工装干涉，表盘的刻度线采用均匀分度设计，长指针每转一圈对应测杆一毫米的位移量，配合表盘上的小刻度盘可直接读取总位移数值，读数逻辑符合一线操作工人的长期使用习惯，不需要额外适应新的读数规则。

　　在设备实际用途层面，这类千分表除了常规的尺寸偏差测量，还可配合专用检具完成内孔圆度、圆柱度的打表检测，也能在设备大修过程中用于检测导轨直线度、主轴径向跳动等核心精度参数，是机械制造车间计量室、生产班组、设备维修岗都必备的基础测量器具。建模过程中需要重点还原内部传动的运动逻辑，保证测杆移动时指针的转动比例符合真实千分表的传动比，同时外观上的刻度线间距、表圈滚花细节、各部件的配合接缝都要贴合实物的加工装配精度，避免出现结构干涉、比例失真的问题。考虑到车间现场的使用环境，千分表的表壳采用密封结构设计，可阻挡切削液、金属碎屑进入表体内部损坏传动构件，顶部的提手结构方便操作人员快速提起测杆，放置工件时不会碰伤硬质合金测头，这些细节结构在三维建模时都需要完整还原，才能为后续的虚拟装配、测量工位模拟仿真提供准确的模型支撑。
