英制外径千分尺精密测量组件结构

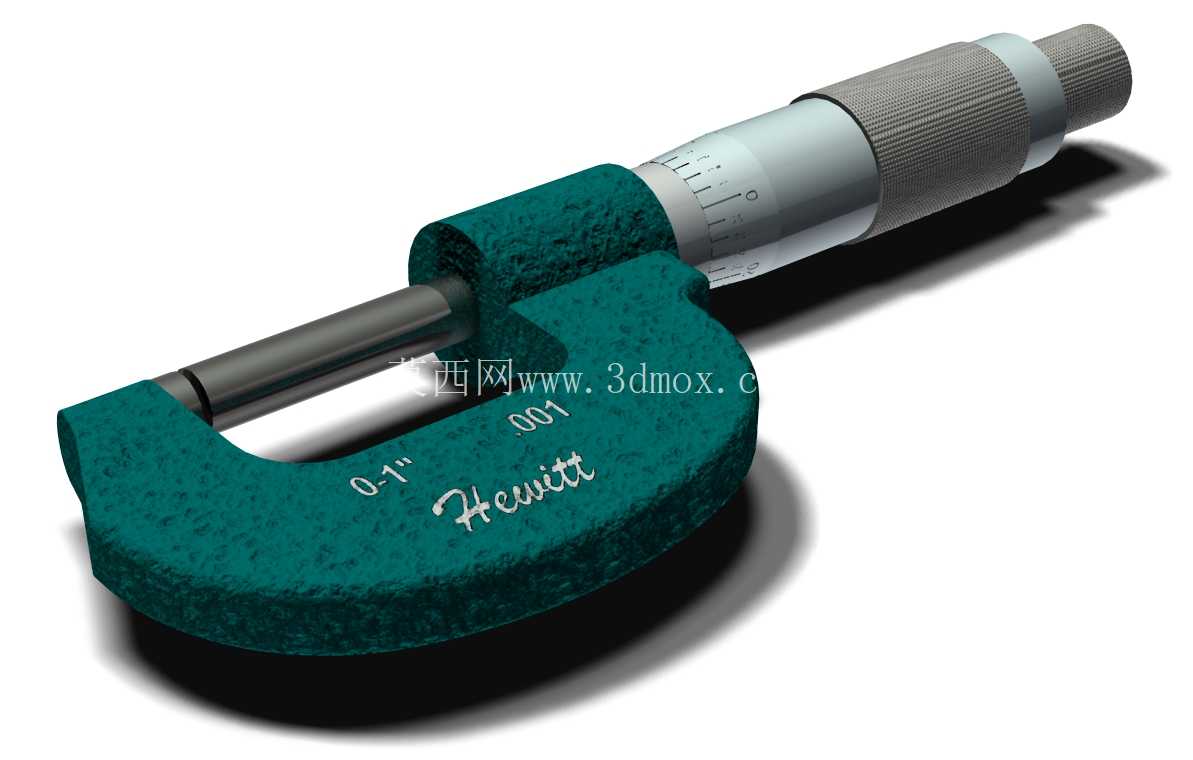

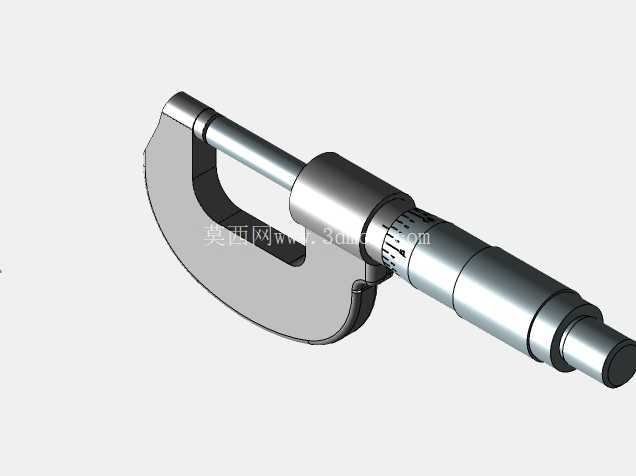

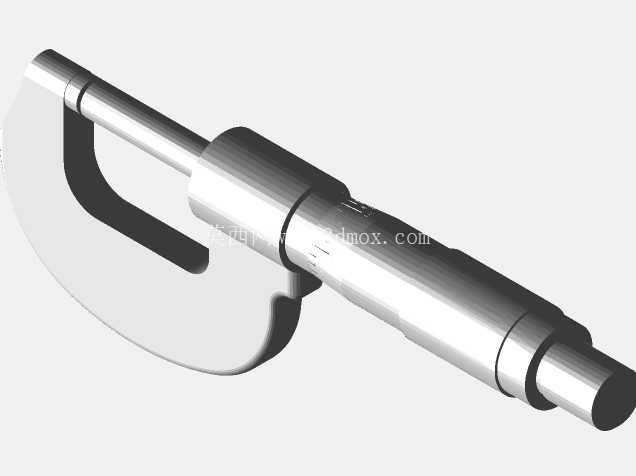

　　这套英制千分尺组件的三维结构，完整还原了车间一线常用的英制外径测量工具的全部细节，从尺架的铸态肌理到测微螺杆的螺纹配合，再到微分筒的刻度排布，都严格遵循实际量具的装配逻辑做了还原。在机加工现场的日常作业里，这类英制千分尺主要承担英制尺寸规格工件的外径、厚度、形位偏差的精密检测任务，常见于承接外贸订单的机械加工车间、英制标准设备的维修维保工位、精密五金件的终检环节，相比公制千分尺，它能直接读取英寸单位的测量数值，省去单位换算带来的误差风险，适配北美、英联邦地区的工业标准公差要求。

　　从结构设计逻辑来看，尺架采用了弓形的受力结构，这种形态能在保证测量开口范围的前提下，尽可能降低手持测量时的形变误差，尺身的喷塑层既做了防锈处理，也增加了手持时的摩擦力，避免测量过程中量具滑脱造成测砧磕碰。测微螺杆的配合间隙经过结构优化，既保证轴向进给的顺滑度，又能控制径向窜动在微米级范围内，确保测量时的示值稳定；固定套筒上的主刻度与微分筒的圆周刻度严格对齐，每一格的刻度间距对应0.001英寸的进给量，完全符合英制千分尺的读数逻辑，锁紧装置的结构也做了完整还原，扳动锁紧杆即可固定测微螺杆的位置，方便在难以直接读数的工位完成测量后取出读数。

　　从安装与使用的边界尺寸来看，这套千分尺的测量范围覆盖0-1英寸区间，尺架的开口深度适配常规轴类、薄片类零件的测量需求，测砧与测微螺杆的测量面采用硬质合金材质的结构设计，长期使用也能保持测量面的平面度，避免磨损带来的系统误差；棘轮测力装置的结构也做了细节还原，当测量压力达到额定值时棘轮会发出空转的声响，保证不同操作人员使用时的测量力保持一致，减少人为操作带来的测量偏差。

　　在三维建模的过程中，所有配合面的公差都参考了实际量具的装配要求，尺架的重心位置经过调整，手持时的配重平衡感和实物一致，微分筒的滚花纹理也做了写实还原，模拟实际使用时旋转操作的摩擦力触感，不管是用于机械测量课程的教学演示，还是用于虚拟装配场景下的工位工具排布，都能提供足够真实的结构参考。在实际生产场景中，这类千分尺常和英制卡尺、英制量块配套使用，完成从粗测到精测的全流程尺寸校验，针对小尺寸精密零件的批量检测，它的测量稳定性优于带表卡尺，能稳定满足IT5-IT7级公差的检测需求，测微螺杆的行程限位结构也在模型中做了体现，避免超程旋转造成内部螺纹的损伤，隔热板的结构位置也完全贴合实物，手持测量时能隔绝手部温度传递到尺架造成的热胀冷缩误差，保证长时间手持测量时的示值准确性。
