DMG DMF-360龙门加工中心整机结构

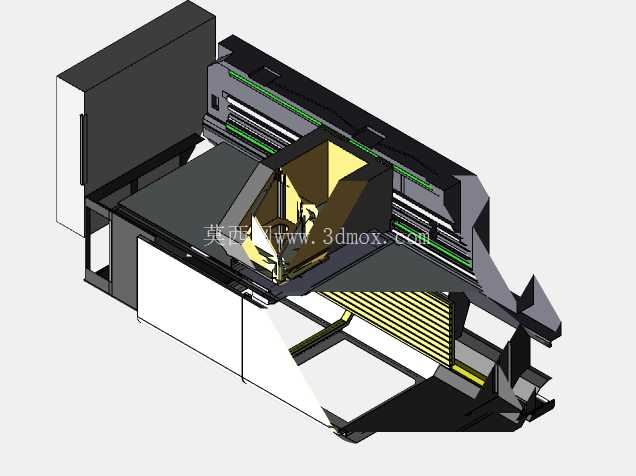

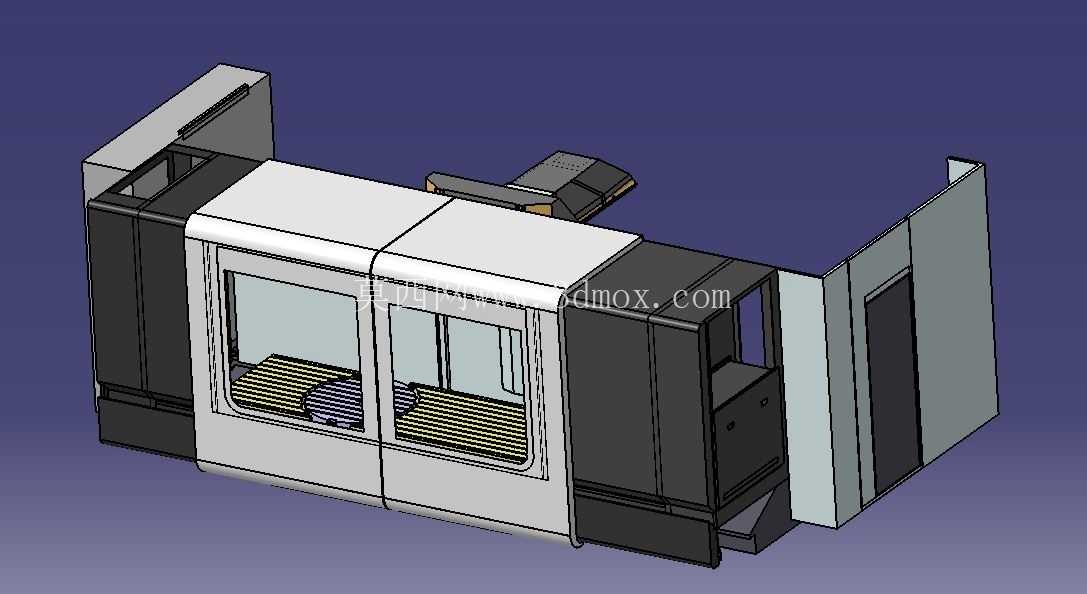

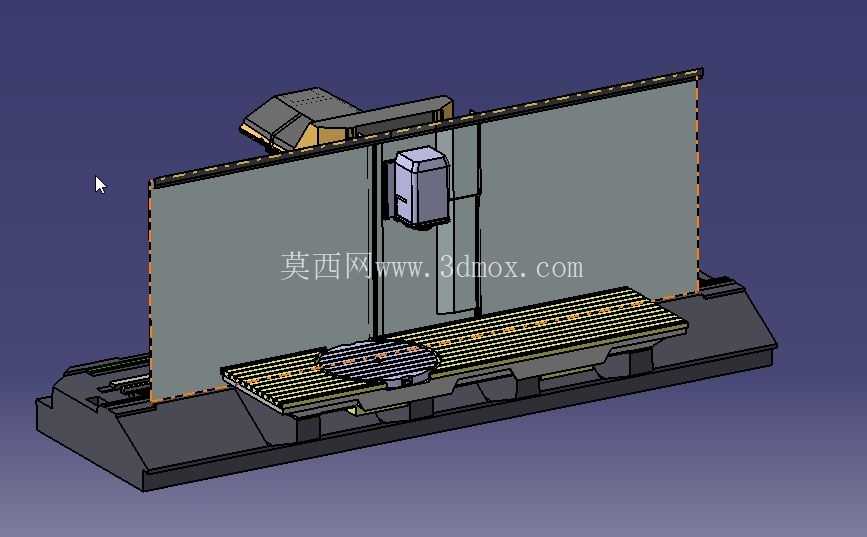

　　这款龙门结构加工设备的三维结构，完整还原了设备从床身底座到主轴滑枕的全层级装配关系，在重型零部件加工场景中，这类长行程龙门设备是轨道交通构件、大型模具钢胚、航空结构件粗精加工的核心载体，区别于小型立式加工中心的行程局限，该设备的横梁沿床身两侧导轨做纵向进给的布局，能够覆盖长度方向数米级的加工范围，同时保证大跨度下的切削刚性。从结构设计逻辑来看，床身采用整体式铸铁斜筋布局，内部筋格按照切削载荷的传递路径做了不等厚设计，工作台面的T型槽排布适配通用夹具与专用工装的装夹需求，台面下方的导轨安装面经过刮研余量预留的结构设计，在三维建模阶段就考虑了实际装配时的精度补偿空间，避免后期几何精度调试时出现修磨量不足的问题。

　　横梁部分的截面采用封闭箱型结构，滑枕的导轨安装面嵌入横梁内侧，这种布局能够缩短主轴端到导轨支撑点的悬伸距离，在全行程范围内降低滑枕低头的变形量，主轴单元的安装接口采用标准端面定位结构，适配不同转速档位的电主轴更换需求，刀库的安装位置布置在横梁侧方的非加工干涉区，换刀动作的运动路径在建模时做了全行程碰撞校验，确保换刀过程中不会与工作台装夹的典型工件产生运动干涉。设备的安装边界需要考虑车间地基的承重要求，床身底部的地脚螺栓孔位置按照均匀载荷分布设计，周边预留的排屑空间、操作维护通道在三维模型中都做了对应尺寸标注参考，电气柜、冷却系统的外接接口位置布置在床身非操作侧，避免加工过程中切屑飞溅对管线造成磨损。

　　实际生产应用中，这类设备能够完成铣削、镗削、钻削、攻丝等多工序集中加工，针对大型焊接结构件的加工，长行程工作台可以满足一次装夹完成多个面的加工需求，减少二次装夹带来的精度误差。建模过程中对各运动轴的行程限位位置做了明确的结构示意，硬限位挡块的安装位置、缓冲装置的装配空间都在模型中有所体现，能够为设备的电气限位调试、机械防护设计提供直接的结构参考。主轴滑枕的配重结构采用对称布置的配重块连接方式，在滑枕上下进给过程中保证两侧受力均衡，避免长期运行导致导轨偏磨。

　　导轨的防护结构采用伸缩式钢板防护罩，模型中还原了防护罩的节数与压缩后的最小尺寸，能够为防护选型提供尺寸依据，冷却管路的走线沿横梁内侧的走线槽布置，避免运动过程中管线与运动部件产生拉扯。针对大型模具加工场景，设备的主轴端面到工作台面的距离范围覆盖了不同高度模具的加工需求，横梁的升降行程预留了足够的刀具装夹空间，方便操作人员在工作台面完成大型刀具的更换操作。
