数控铣床用可换刀片式槽铣刀结构

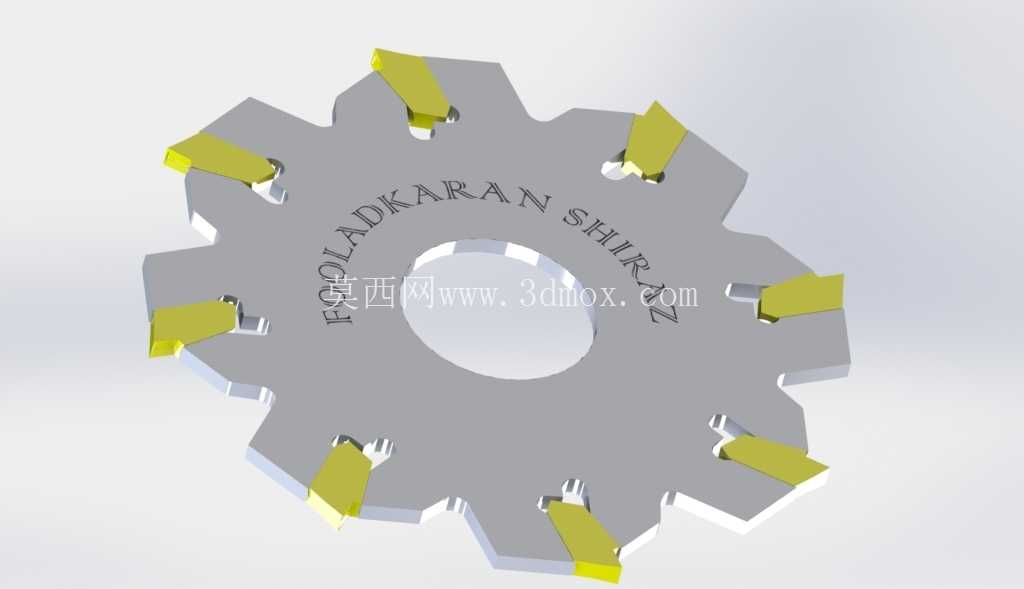

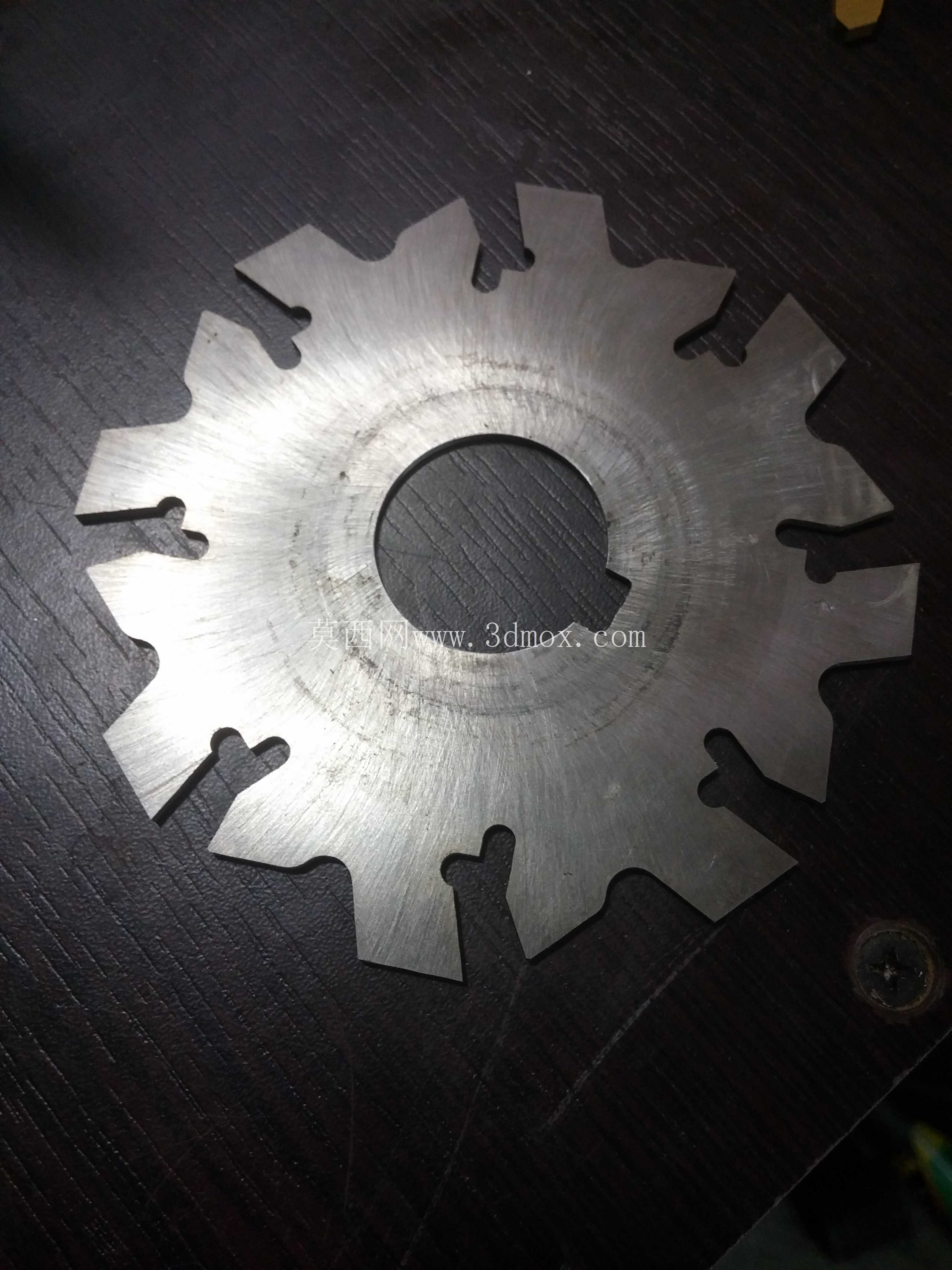

　　这款可换刀片式槽铣刀，主要适配数控铣床、加工中心的槽类加工工序，在箱体零件键槽加工、液压阀块通槽铣削、传动零件环槽成型这类场景中应用广泛，相比整体式焊接槽铣刀，它的刀片损耗后仅需更换对应刀粒，无需整体报废刀体，能大幅降低批量加工中的刀具耗材成本。从结构设计来看，刀盘采用合金钢基体做调质处理，基体上均匀分布多个刀片安装槽，每个槽位都设计了定位靠面与压紧螺钉孔，刀片安装时靠定位面保证切削刃的径向、轴向跳动公差控制在0.02mm以内，避免单刃过载导致的崩刀问题。

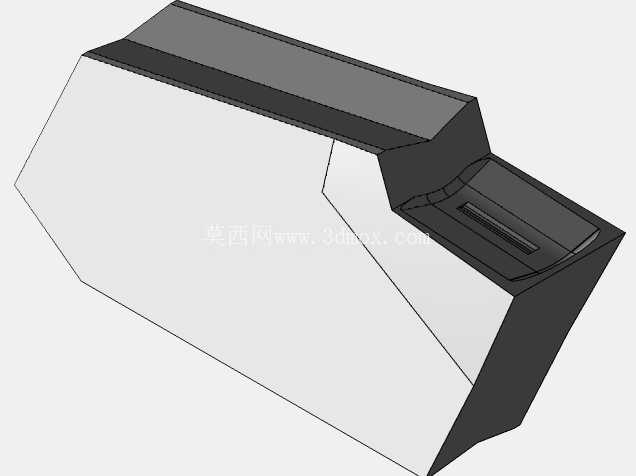

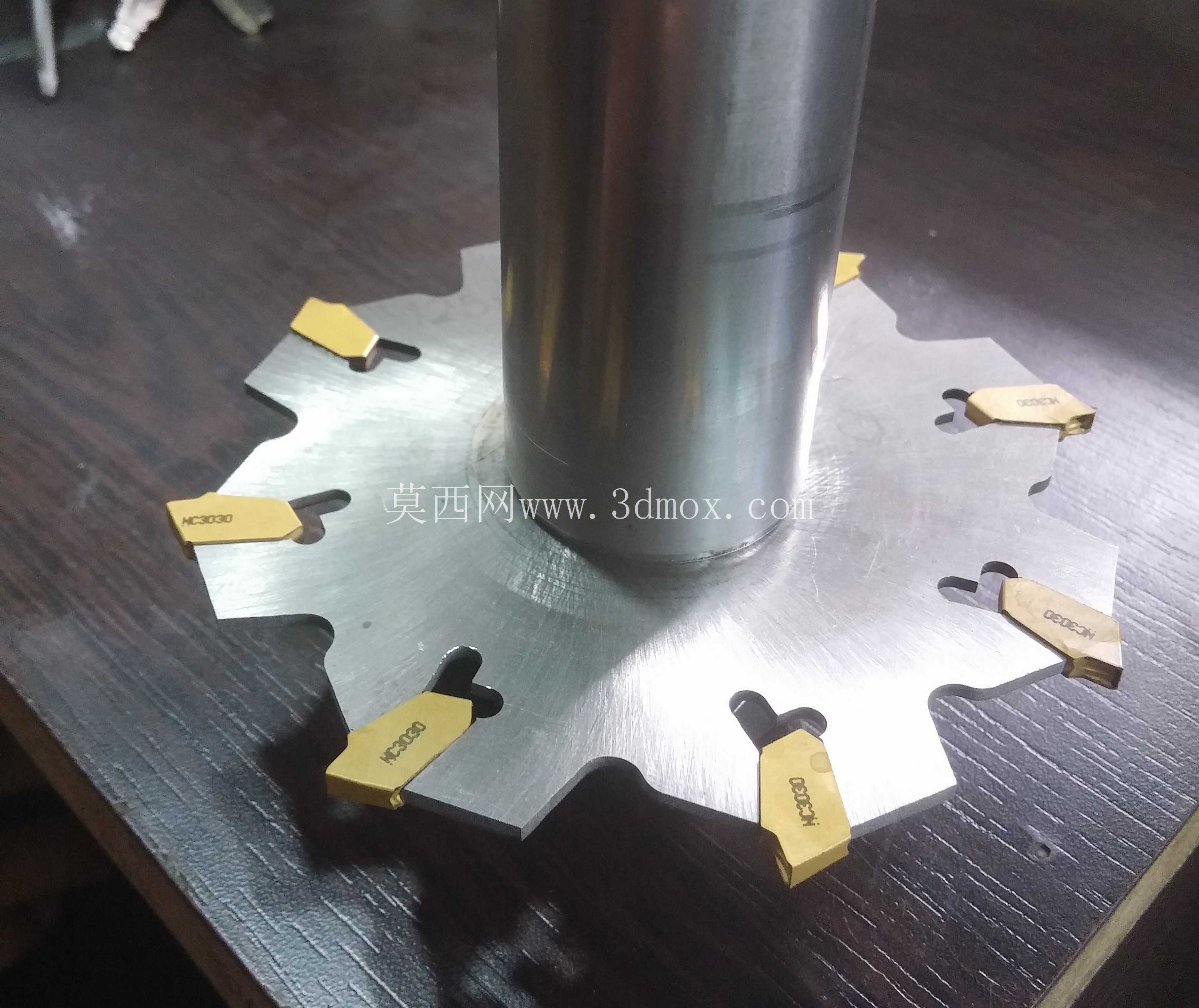

　　刀盘中心的安装柄采用标准莫氏锥柄配合端面键的结构，能和市面上主流数控铣床的主轴接口直接适配，安装时端面键嵌入主轴端的键槽，可传递大扭矩，满足大切深铣槽时的切削力需求，不会出现刀柄打滑、振刀的情况。刀片选用硬质合金涂层材质，切削刃角度经过优化，前角设计为8度，兼顾切削锋利度与刃口强度，加工45号钢、铝合金、铸铁等常见机加工材料时，排屑顺畅不会出现挤屑刮伤已加工槽壁的问题。设计过程中，刀盘的刀片安装位做了等分布局，相邻刀片的切削轨迹有0.1mm的重叠量，保证铣出的槽底平面无接刀痕，槽宽尺寸一致性稳定在IT8级精度范围内，能满足多数机械零件的槽位公差要求，无需后续二次修磨。

　　刀盘的外径根据加工槽宽做匹配设计，刀片伸出刀盘基体的长度控制在3mm以内，避免悬伸过长导致切削振颤，刀体上还设计了对应每个刀片位的排屑缺口，切屑能顺着缺口快速排出切削区，不会缠绕在刀体上刮伤工件表面。实际使用时，针对不同加工材料可调整切削参数，加工普通碳钢时线速度控制在120-150m/min，每齿进给量0.1-0.15mm，可实现稳定的干式切削，也可配合切削液使用提升刀片寿命；加工铝合金时可适当提高线速度至200m/min以上，能获得更好的槽壁表面粗糙度。安装边界上，刀盘装入主轴后，整体悬伸长度需控制在刀盘直径的1.5倍以内，若需加工深槽，可配合加长锥柄接杆使用，但需适当降低切削参数避免振刀。

　　刀片更换时无需拆卸整个刀盘，仅需松开对应位置的压紧螺钉，转动刀片更换未使用的切削刃或者替换新刀片，重新锁紧后即可继续加工，对刀操作简单，能减少批量加工中的换刀辅助时间。刀盘基体的端面做了动平衡校正，在转速3000r/min以内运行时无明显振动，能适配高速铣削的加工需求，相比传统高速钢槽铣刀，加工效率可提升3倍以上，刀片的单刃寿命也远高于焊接式刀具，适合汽配、液压、通用机械制造领域的批量零件槽加工工序。
