小型台式钻铣床BF16V结构复刻

这款小型台式钻铣床的三维结构复刻，核心面向小型加工工坊、职业院校实训车间、设备维修站点的小尺寸金属零件加工场景，这类场景往往不需要大型龙门或立式加工中心的大行程与重切削能力，反而对设备占地尺寸、操作灵活度、小工件加工精度有更高要求，日常可完成有色金属、低碳钢、工程塑料等材质的平面铣削、钻孔、铰孔、攻丝、小型槽口铣削等常规加工作业，能覆盖单件打样、小批量非标零件制作、教学演示等多元需求。

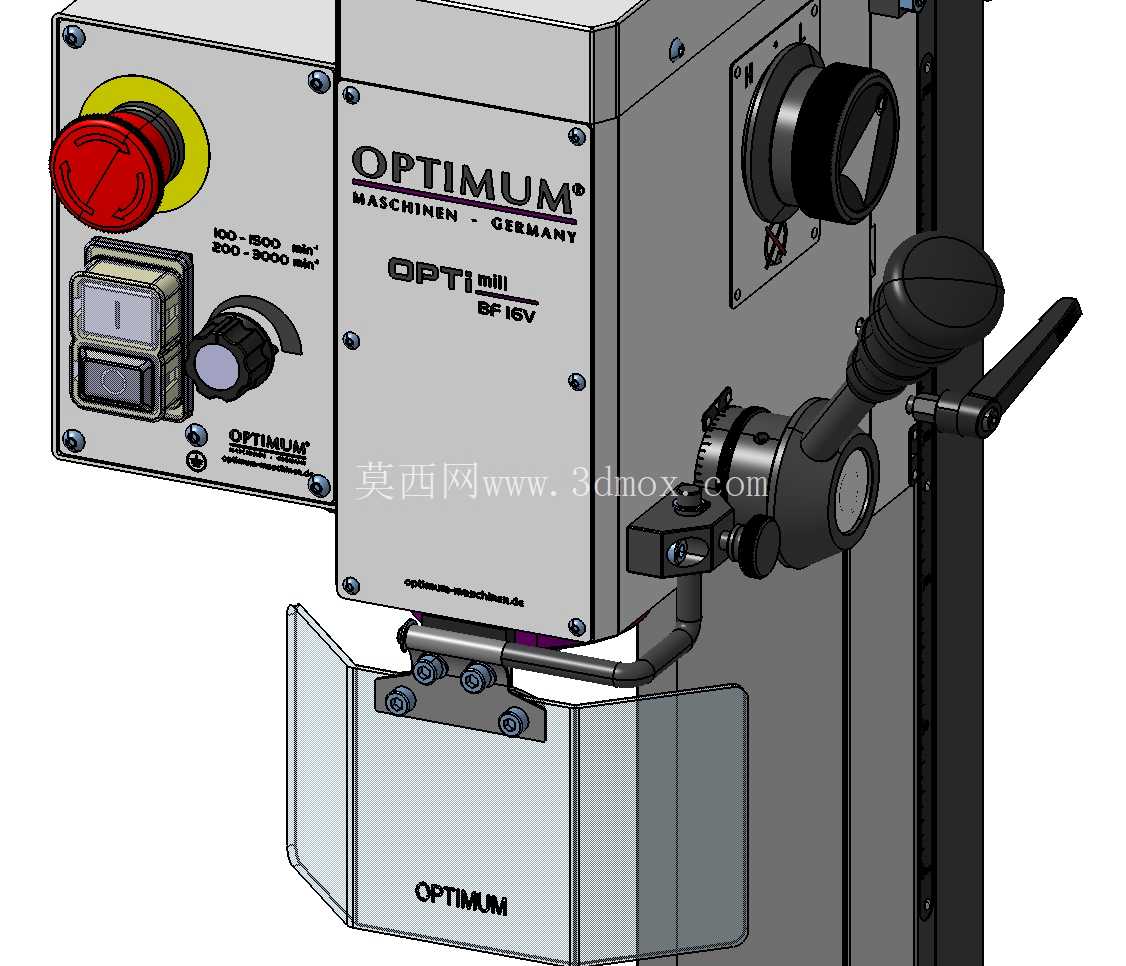

从实际功能特性来看，该设备采用立式主轴布局，主轴箱可沿立柱垂直方向手动进给，也可锁定位置后通过手轮实现精准的深度进给控制，工作台支持X、Y两个方向的手动丝杠传动进给，可通过侧边手轮调整工件位置，配合主轴的Z向运动实现三维空间内的加工走刀；设备配置了急停按钮、主轴转速调节旋钮、电源开关等操作组件，所有操作元件均布置在机身正面易触及区域，符合单人单机操作的人机工程逻辑，同时主轴端配套标准刀具装夹接口，可适配通用的钻夹头、铣刀夹头，无需定制专用工装即可匹配市面常规的小型加工刀具。

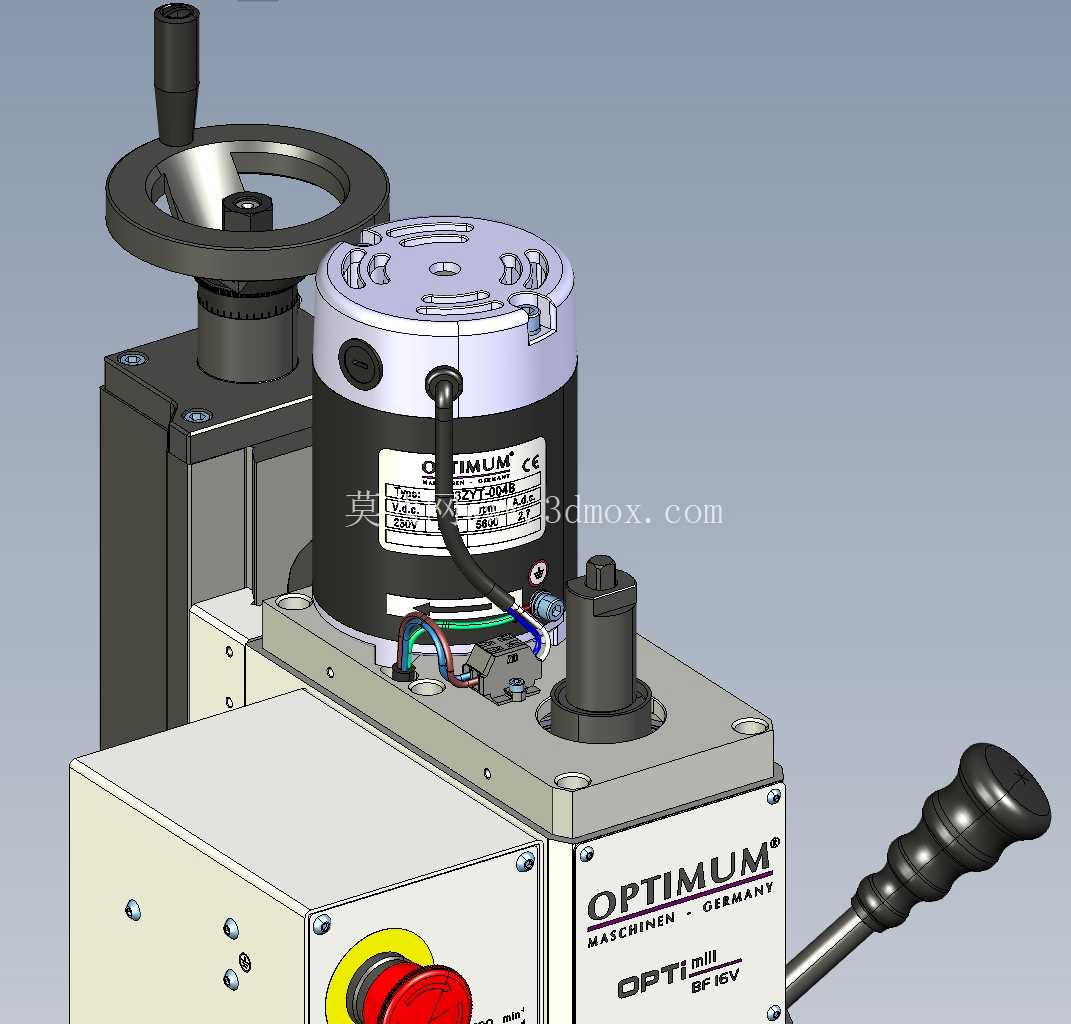

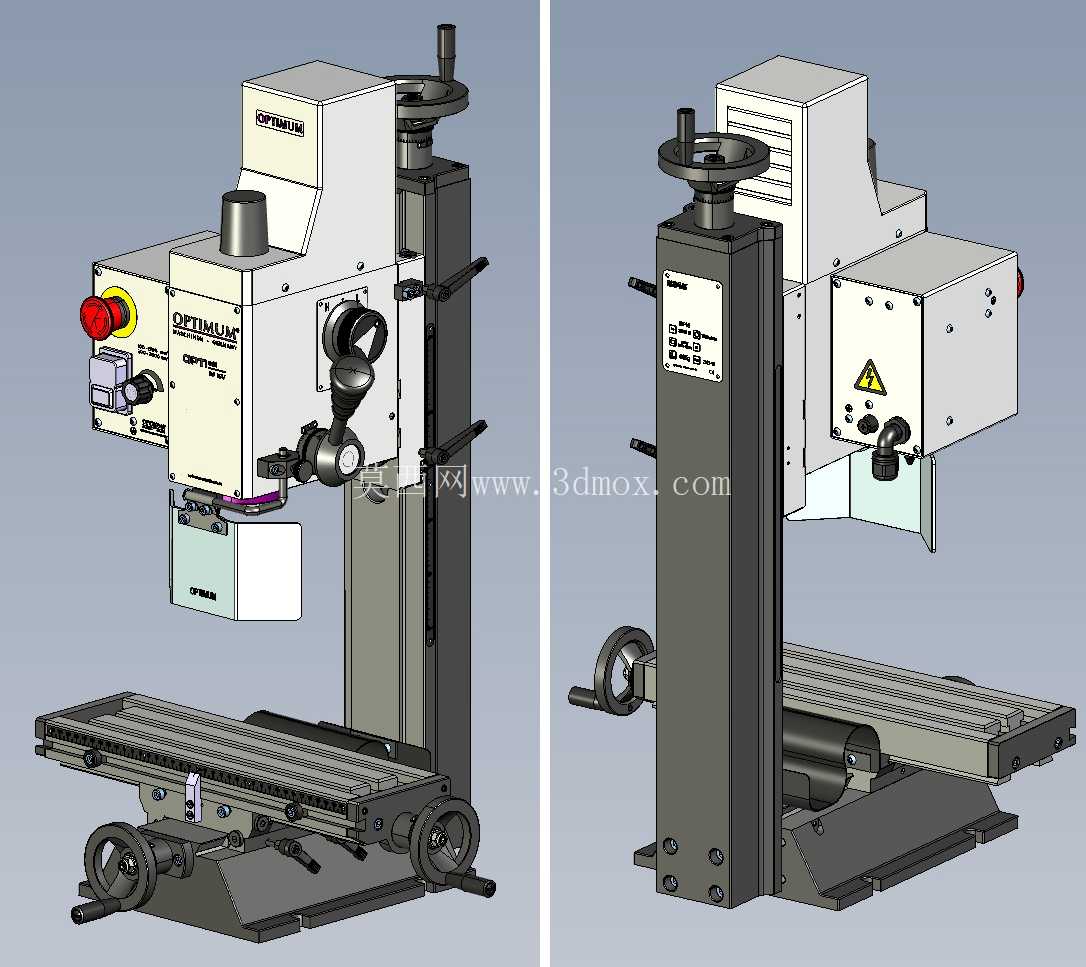

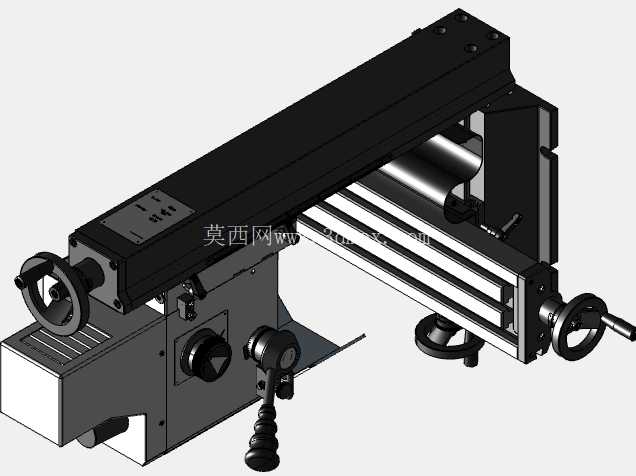

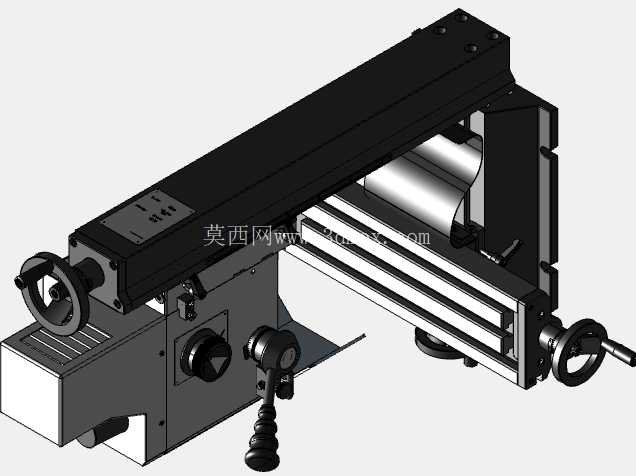

本次结构复刻的设计思路完全围绕实机测绘展开，所有外部结构尺寸均通过实物外部测量获取，无需拆解设备内部组件即可完成整体结构的尺寸还原，建模过程中参考了设备的操作手册与备件清单，对外部可见的手轮、刻度盘、锁紧手柄、电机外壳、工作台T型槽、立柱导轨等结构做了1:1的比例还原，同时针对备件方案与实际设备存在的细微结构差异，结合实机外观做了修正；建模过程中额外对工作台结构、DRO传感器安装支架做了细节还原，对应设备加装数显标尺的可选配置场景，还原了支架的安装孔位、固定方式与周边结构的避让关系，确保模型可直接用于数显改装的结构验证、设备布局模拟等场景。

从安装边界与外形尺寸来看，该设备为台式安装结构，无需专门做地基固定，直接放置在稳固的钢制工作台面上即可使用，底座的安装孔位可配合螺栓实现与工作台面的锁紧，避免重切削过程中设备移位；整机占地尺寸适配常规小型工坊的工作台布局，立柱高度控制在台式设备的合理区间，垂直方向运动行程满足小型零件的加工深度需求，工作台的X、Y向行程覆盖常规小尺寸零件的加工范围，所有运动部件的极限位置均在模型中做了结构还原，可直接用于模拟设备安装后的操作空间预留、周边工装的布局干涉检查，避免实际安装后出现操作空间不足、运动部件与周边物体碰撞的问题。

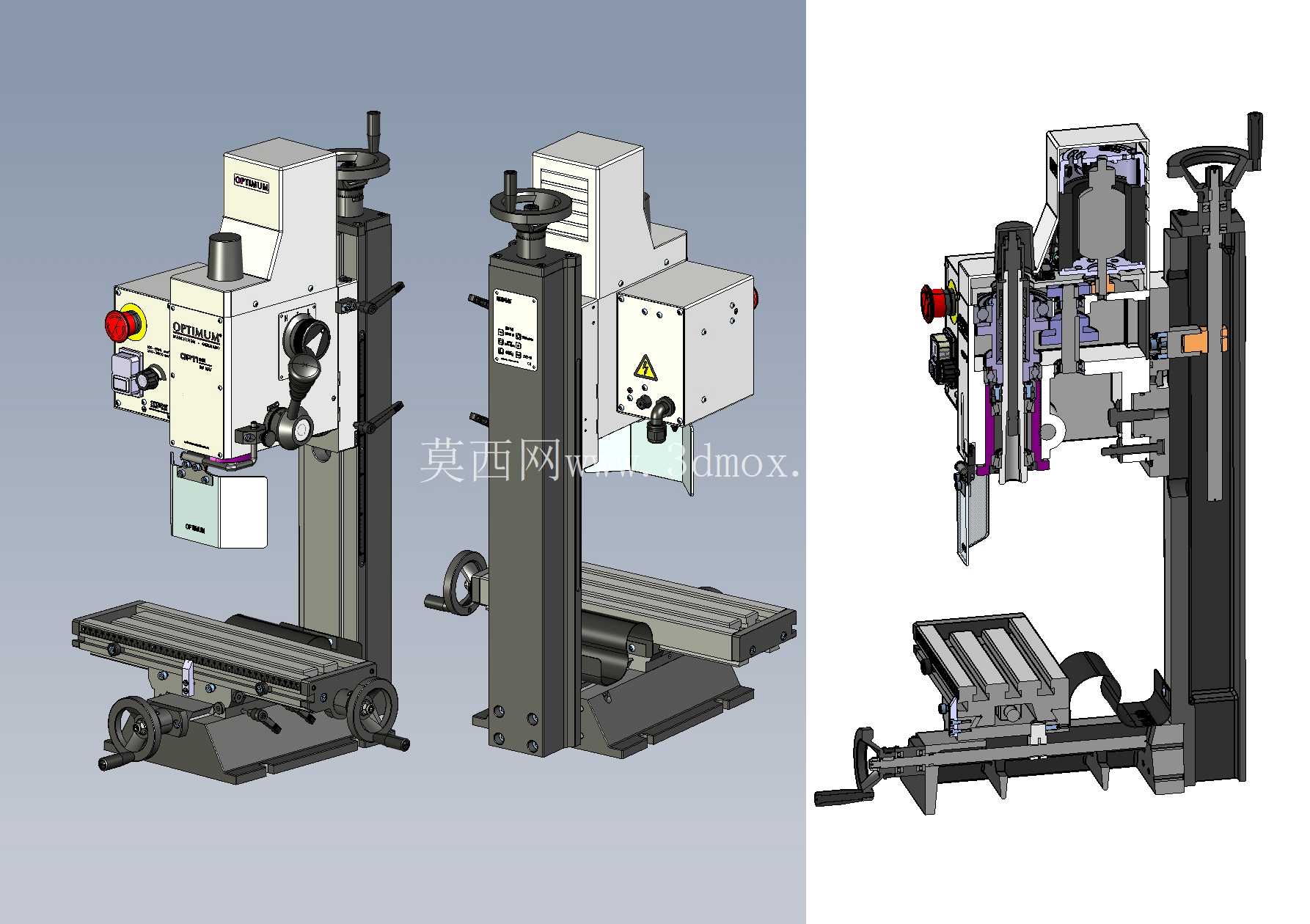

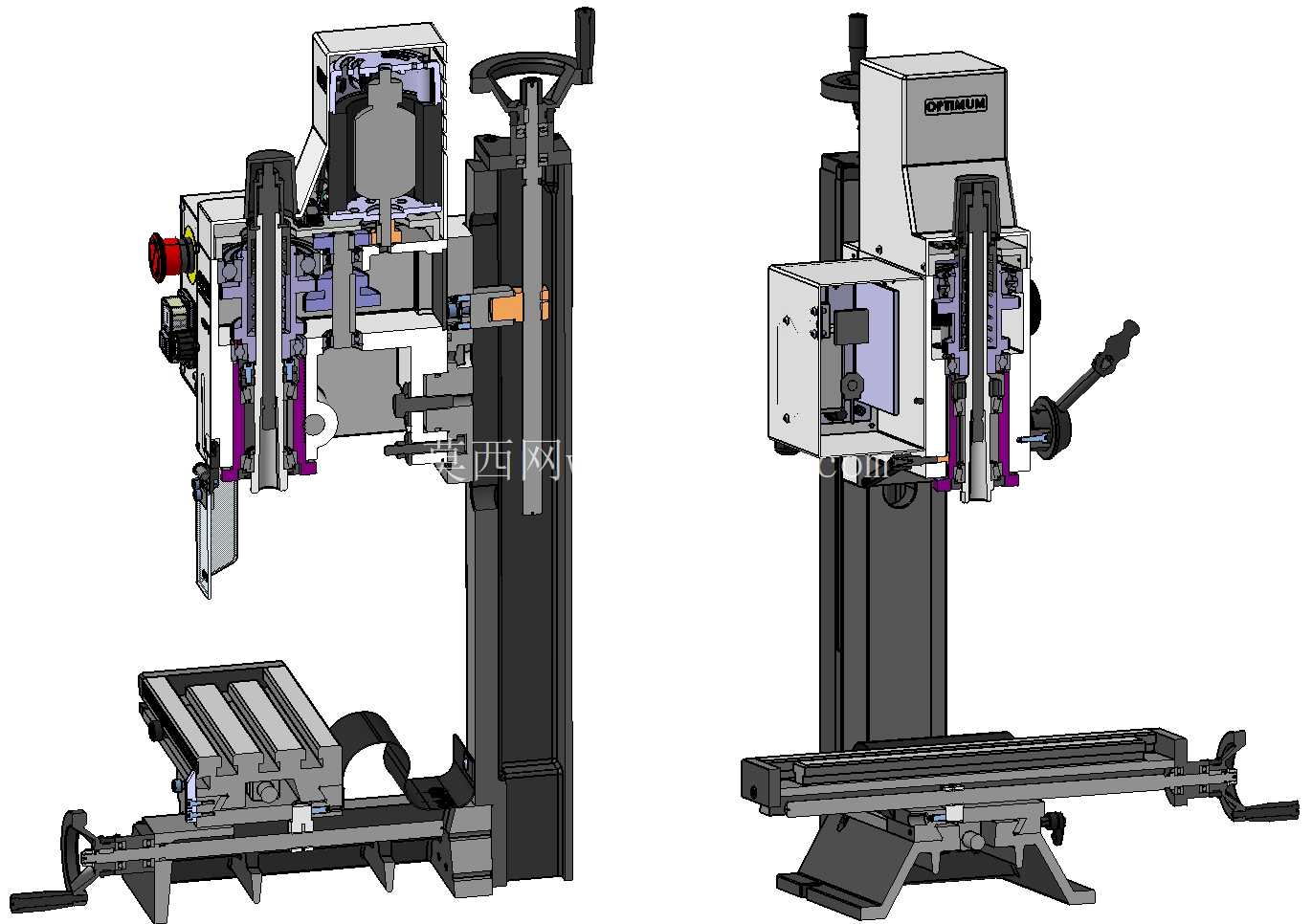

模型同时还原了设备的内部框架剖切结构，可清晰展示主轴传动路径、电机安装位置、进给机构的传动连接关系，既可以用于设备操作的教学演示，帮助初学者快速理解台式钻铣床的结构组成与运动逻辑，也可以作为小型加工设备选型阶段的布局参考，帮助使用者提前评估设备与现有加工场地、配套工装的匹配度，还可作为同类小型台式机床改型设计的结构参考，缩短前期结构调研与测绘的时间成本。
