家用塑料矮凳注塑成型模具结构设计

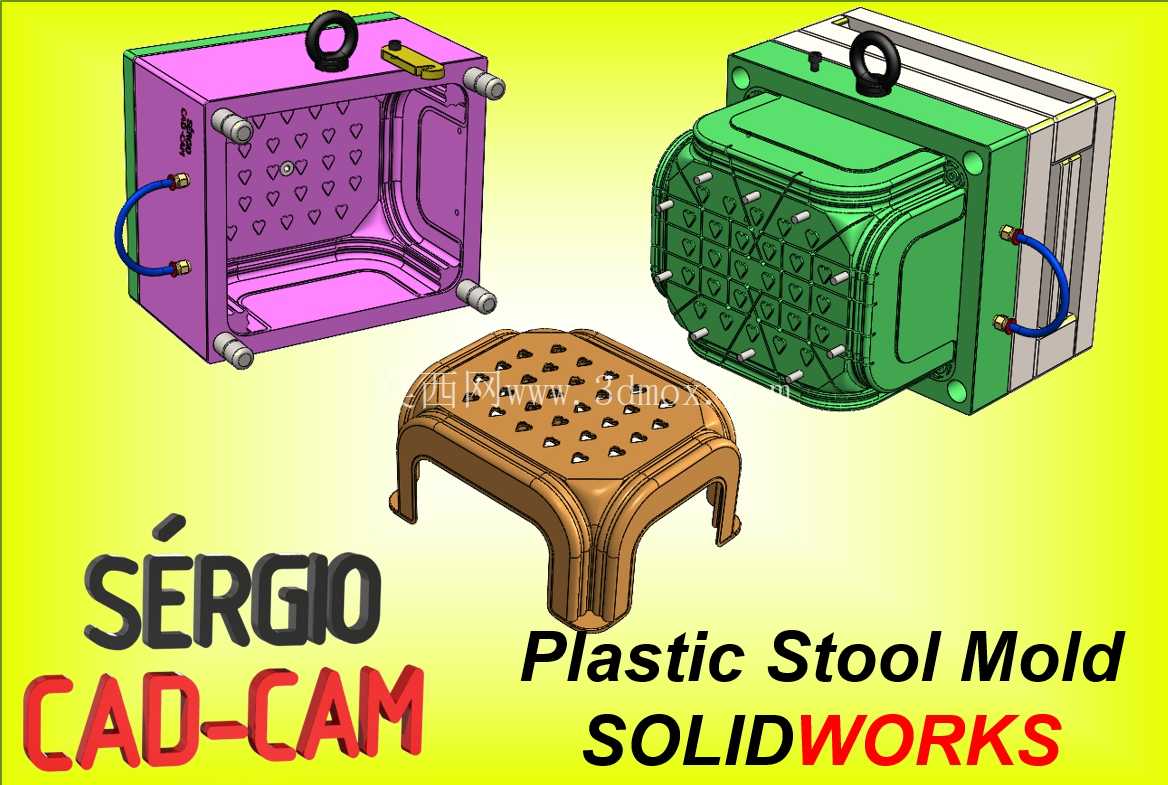

　　这套模具对应民用家具领域的塑料矮凳量产需求，日常家用、户外临时休憩、餐饮门店等位区、生产车间操作工位旁的临时坐具都属于这类矮凳的覆盖场景，单批次注塑成型的凳子重量控制在1.2kg左右，适配常规160吨锁模力的卧式注塑机安装，模架整体长宽尺寸控制在650mm*580mm范围内，闭合后总厚度320mm，匹配注塑机的拉杆间距、容模厚度参数，不需要额外改装设备即可上机生产。模具采用两板模直浇口进胶结构，浇口位置设置在凳子坐面中心的背面，避免进胶痕迹留在坐面正面影响外观，同时保证熔融塑料填充时的流动平衡，减少填充末端的缺胶、熔接痕缺陷。

　　分型面沿着凳子的外轮廓边线设置，顺着凳面边缘的圆角过渡，合模时的贴合精度控制在0.02mm以内，避免飞边产生，减少后续修边的人工成本。模具的型腔和型芯部分采用P20预硬钢加工，表面做抛光处理，粗糙度达到Ra0.8，保证成型后的凳子表面光滑无划痕，不需要额外做表面喷涂处理即可直接出厂。冷却系统采用环绕式水路设计，在型腔侧距离成型面15mm的位置布置直径12mm的冷却水道，型芯侧则结合凳子的内部支撑筋结构，采用隔水片式冷却结构，保证模具各个区域的冷却温度差控制在5℃以内，将单模成型周期控制在45秒左右，提升量产效率。

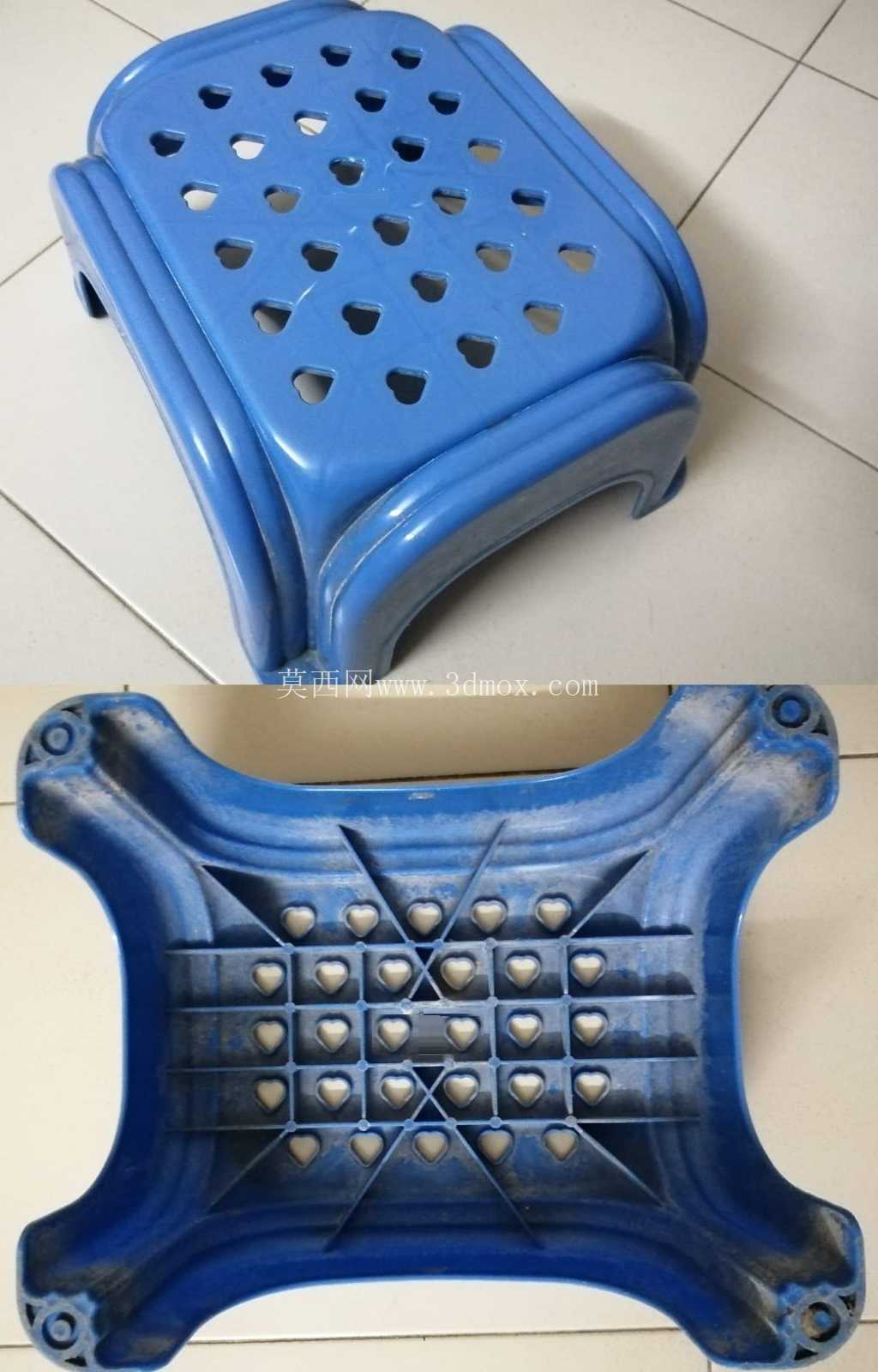

　　顶出结构采用顶杆+顶块组合的方式，在凳子的四个凳脚位置设置矩形顶块，坐面背面的加强筋位置均匀布置圆顶杆，顶出时受力均匀，避免顶出痕迹穿透凳面，也不会导致塑件顶出变形。模具上设置了精定位结构，在模架的四个角位置安装边锁，保证合模时型腔和型芯的对位精度，避免长期生产后出现错位导致的塑件壁厚不均问题。凳子本身的结构设计上，坐面设置了密集的防滑透气孔，孔位边缘做R1的圆角过渡，避免锐角应力集中，同时提升坐感的透气性，夏天使用不会闷汗；凳面下方布置了纵横交错的加强筋，筋厚1.8mm，既保证凳子的整体承重能力，静态承重可以达到150kg以上，又不会因为筋位过厚导致成型时出现缩痕；四个凳脚的底部做了向外的翻边结构，增大和地面的接触面积，放置时更稳定，不容易侧翻，凳脚内侧预留了防滑脚垫的安装卡槽，用户可以自行加装橡胶脚垫，避免拖动时刮花地板。

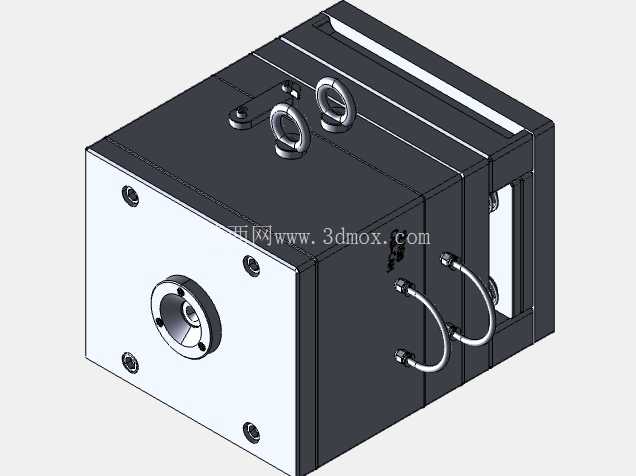

　　模具的吊装位置设置在模架的顶部中心，采用标准吊环孔，方便车间内的航吊吊装上机，模具的侧方设置了快插式水嘴接头，和车间的冷却水管道快速对接，减少上机准备时间。排气结构开设在分型面的填充末端，深度0.02mm，宽度8mm，保证填充时型腔内的空气可以顺利排出，避免塑件出现烧焦、气泡缺陷。这套模具的结构设计充分考虑了量产的稳定性和维护便捷性，易损的导柱导套采用标准件，磨损后可以快速更换，不需要重新加工模架，日常生产时的维护成本更低，适合民用塑料制品厂的批量生产需求，成型后的塑件尺寸稳定，装配适配性好，不需要额外的二次加工即可直接包装出货。
