食品容器用两型腔三板式注塑模具结构

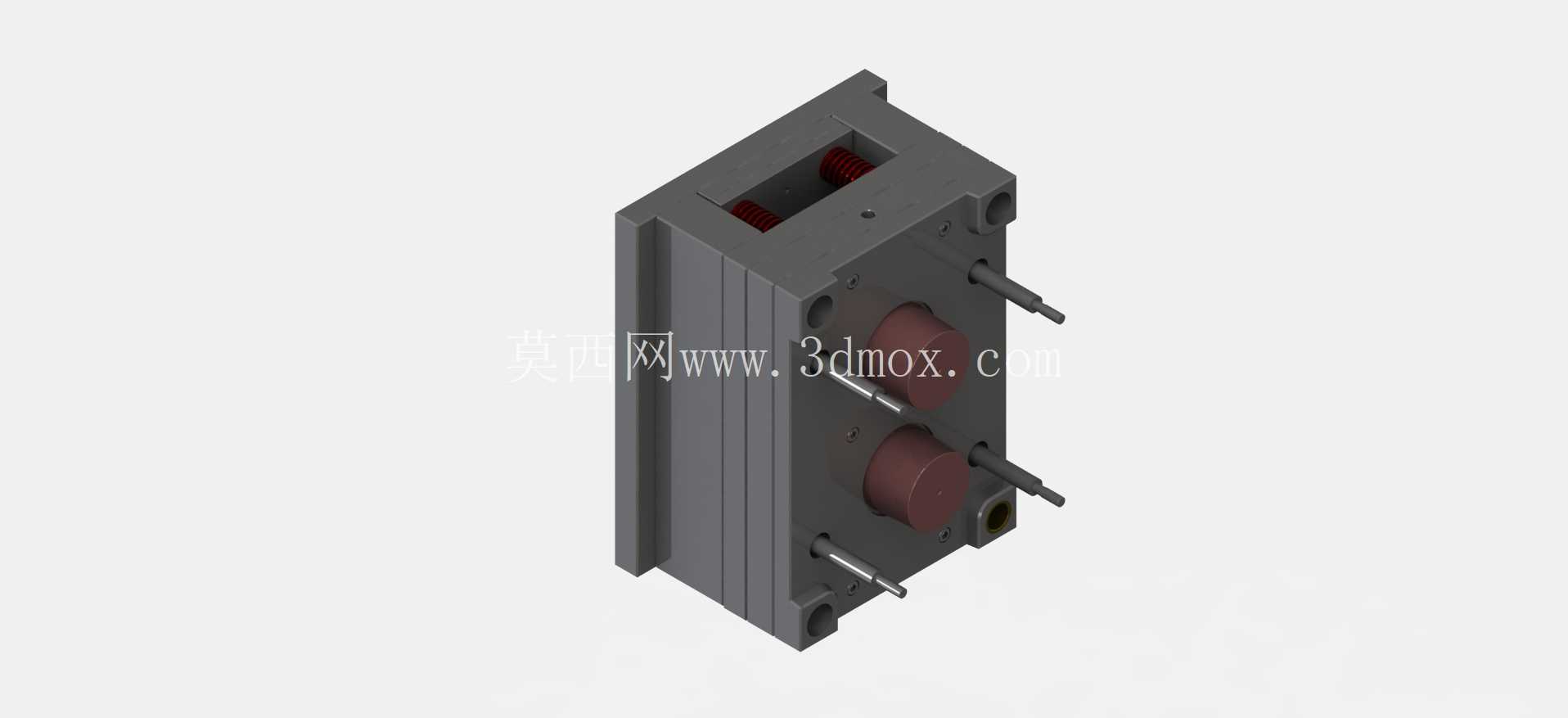

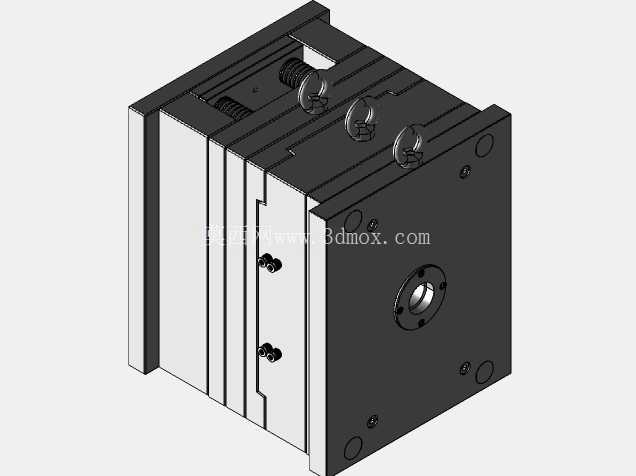

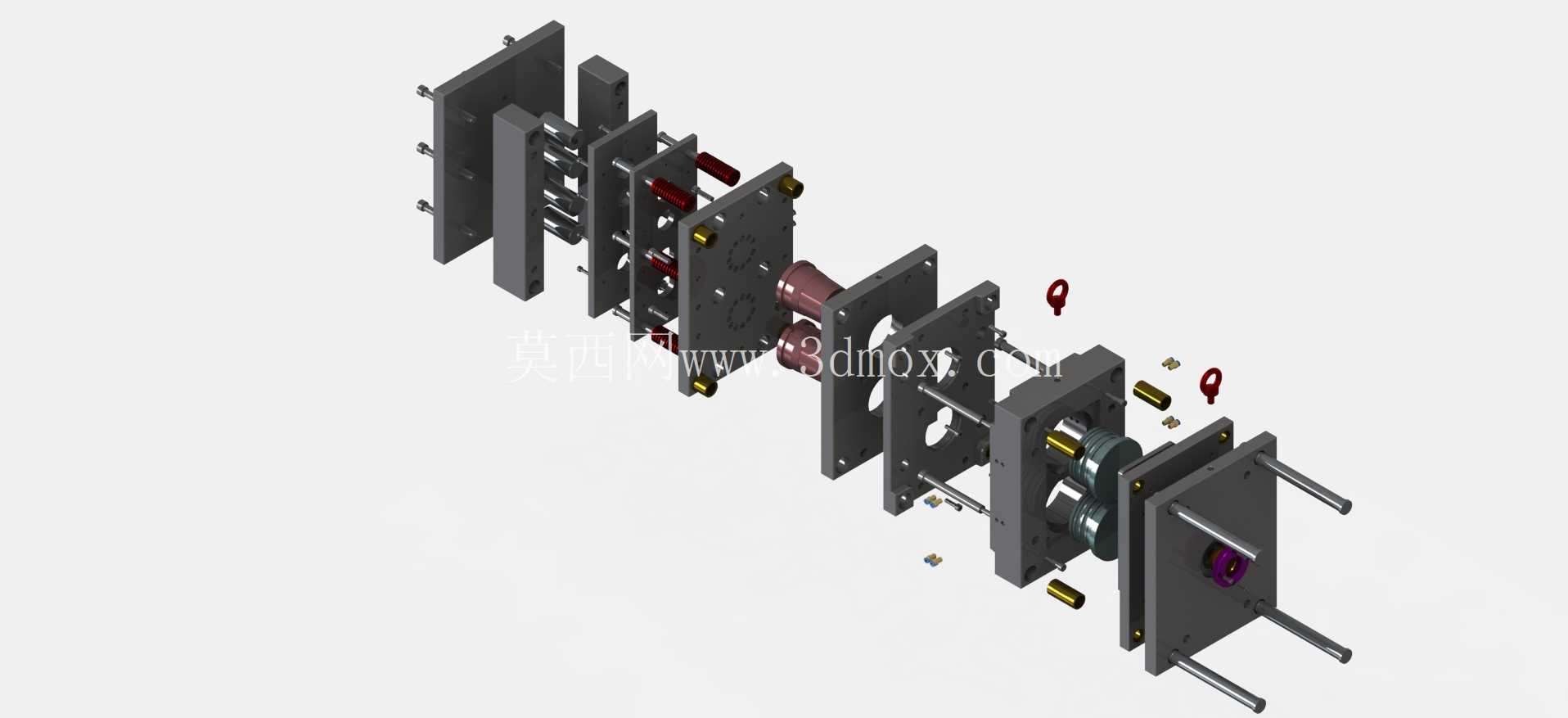

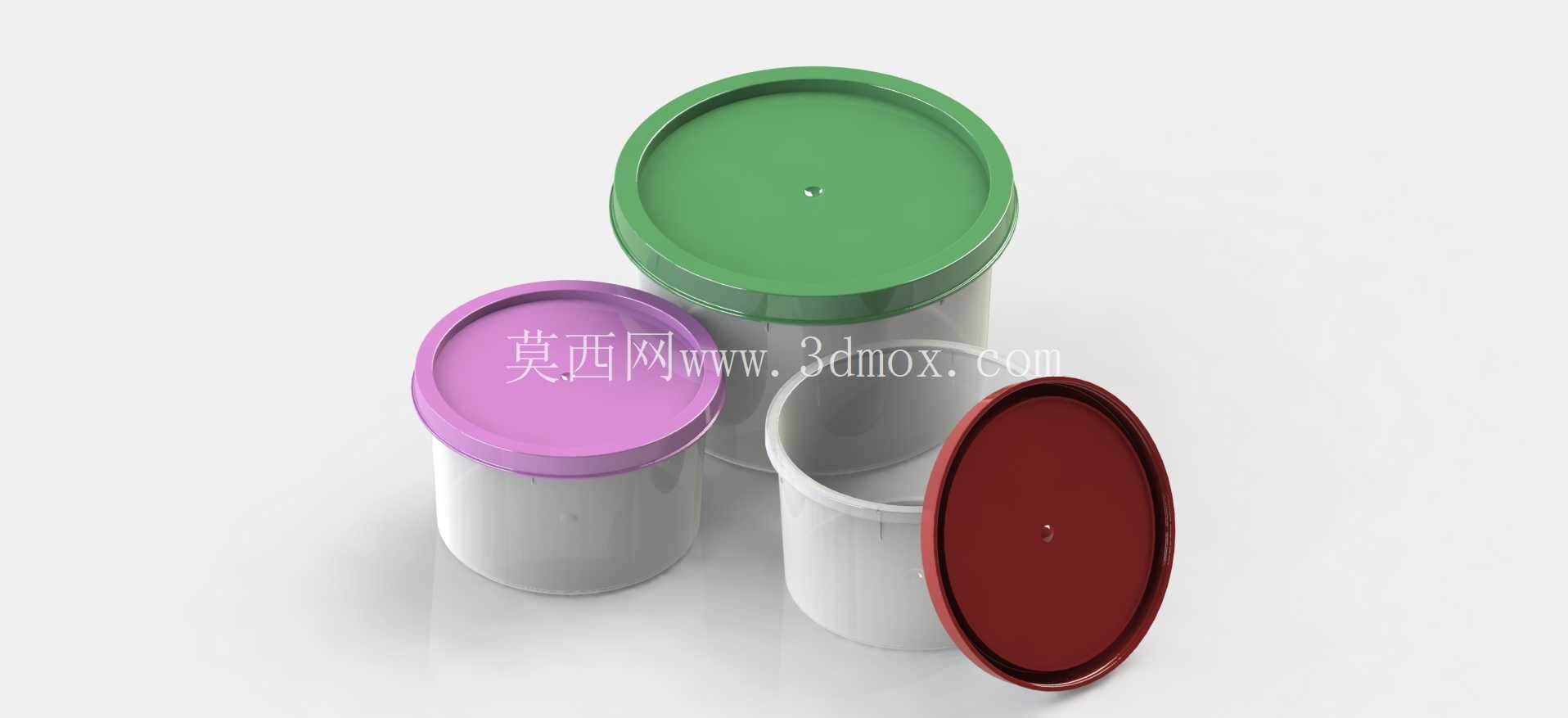

　　这套模具针对食品包装类薄壁塑料容器的量产需求开发，适配卧式注塑机安装使用，日常生产中主要用于PP、食品级PE等热塑性塑料的容器成型，产出的制品可直接用于食品分装、冷藏存储等场景，匹配快消品包装行业大批量、高节拍的生产要求。从结构排布来看，采用三板式模架结构，区别于常见的两板模，额外设置了剥料板结构，能够在开模过程中自动完成浇道凝料与制品的分离，不需要人工修剪浇口，能有效减少后续工序的人工投入，适配自动化生产线的连续作业需求。

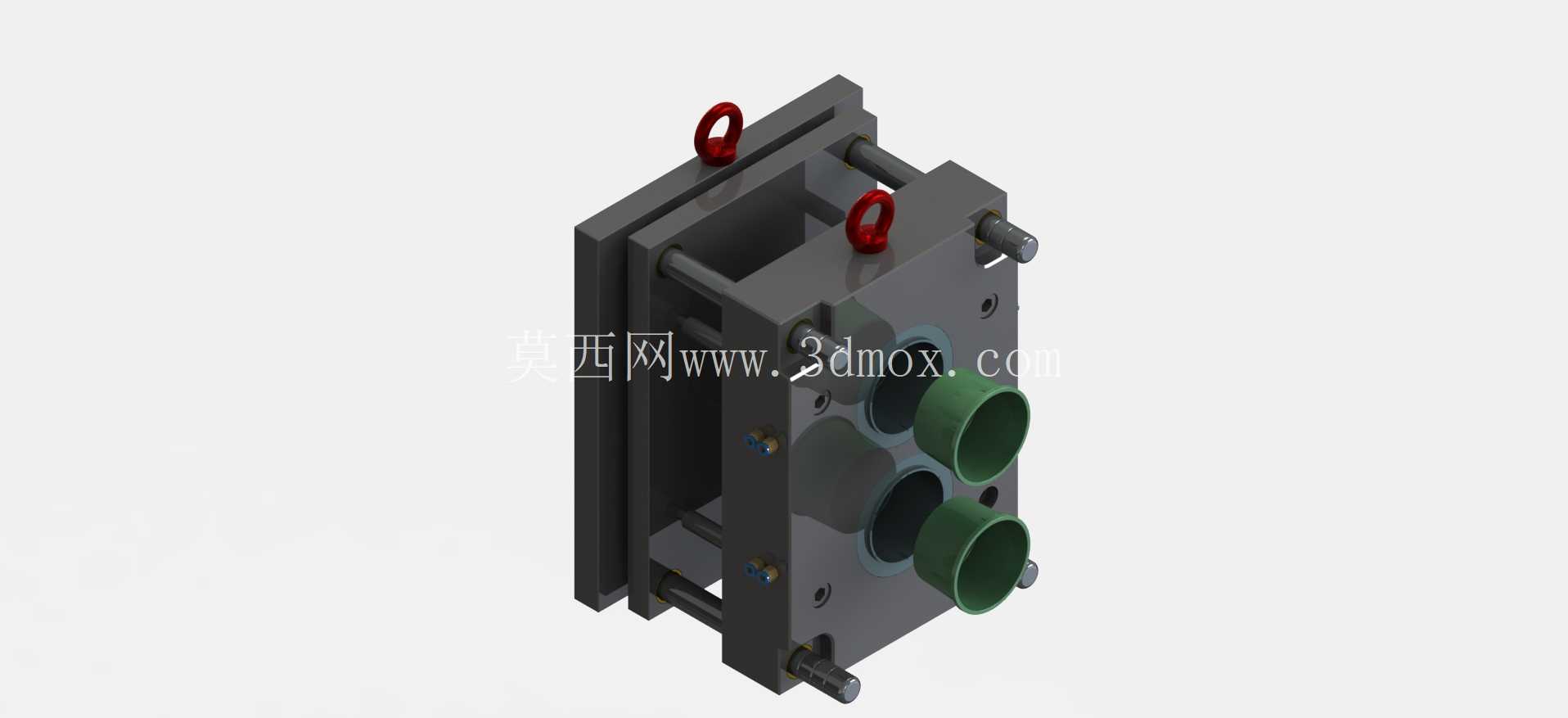

　　两型腔的排布采用对称式布局，进胶点设置在容器底部中心位置，能够保证熔融塑料在型腔内的流动路径长度一致，避免两个型腔填充速度不均导致的制品缺胶、飞边、内应力分布不均等问题，成型后的容器壁厚均匀性偏差可控制在0.05mm以内，满足食品容器的密封配合要求。设计过程中优先考虑了食品接触类制品的成型洁净度要求，型腔、型芯部分的成型零件均采用镜面抛光处理，表面粗糙度达到Ra0.8以下，既能够减少塑料熔体填充时的流动阻力，也能避免成型过程中残留料屑滋生细菌，同时方便生产过程中的模具清洁维护。

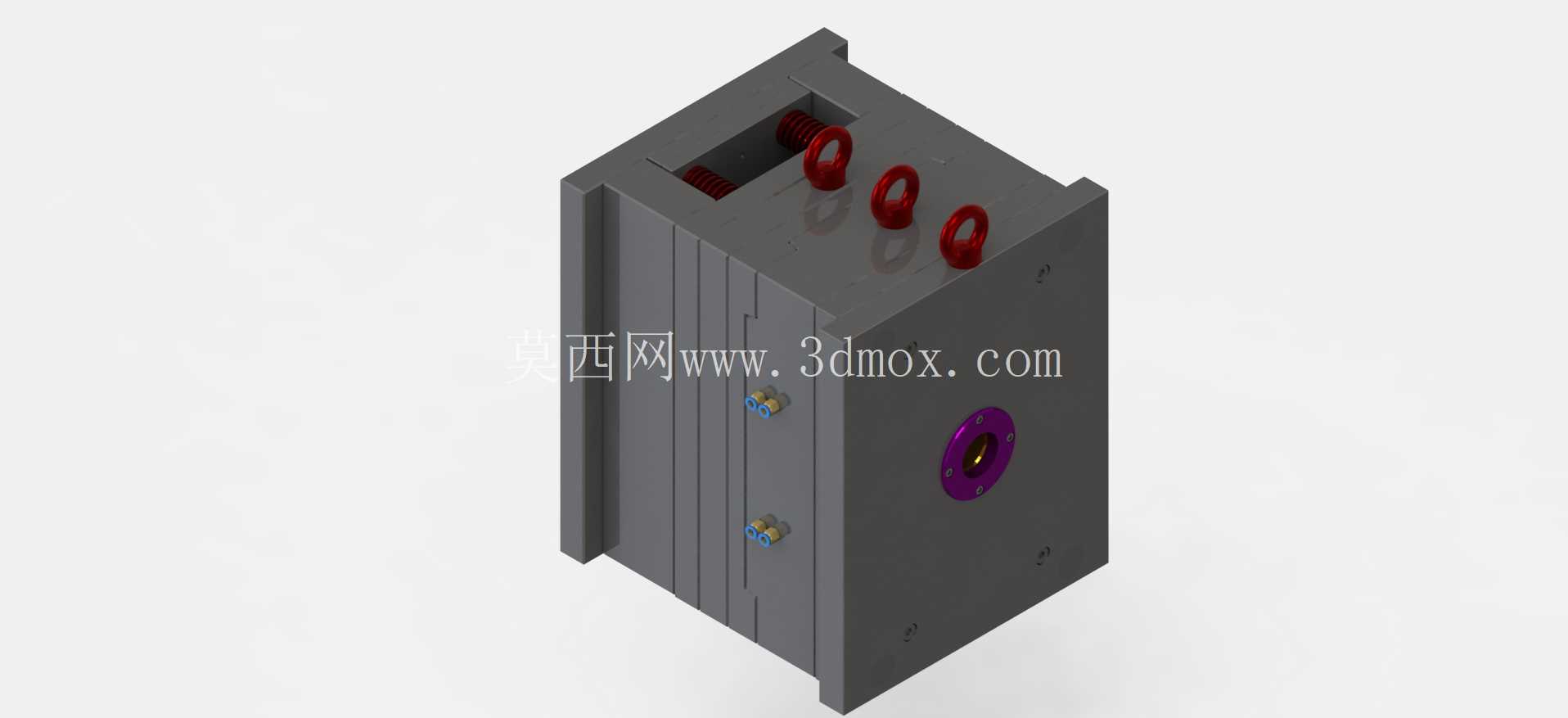

　　冷却水路的排布围绕型芯、型腔的成型轮廓做随形设计，在容器的侧壁、底部区域均匀布置循环水道，能够保证成型过程中模温均匀控制在60-80℃区间，减少制品冷却不均导致的翘曲变形问题，将成型周期控制在18秒以内，匹配量产节拍。导向定位系统除了常规的导柱导套结构外，在型腔与型芯的贴合面额外设置了精定位块，合模时的定位精度可达到0.02mm，避免长期生产过程中模架偏移导致的制品壁厚不均、分型面飞边等问题，延长模具的连续生产寿命。顶出结构采用顶杆+推板结合的方式，针对食品容器薄壁、易变形的特点，顶出力均匀分布在容器的边缘加强筋位置，避免顶出过程中制品出现顶白、顶穿等缺陷，保证制品的外观完整性。安装边界方面，模架的整体长宽尺寸适配200吨级卧式注塑机的拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴参数，不需要额外做改装即可直接上机安装，模具的总厚度满足注塑机的最大最小模厚要求，开模行程预留了足够的取件空间，配合机械手可实现全自动取件作业。整套结构的排气槽开设在分型面的熔体流动末端，深度控制在0.02mm，既能保证型腔内的空气在填充过程中顺利排出，避免制品出现烧焦、气泡等缺陷，也不会产生飞边问题。

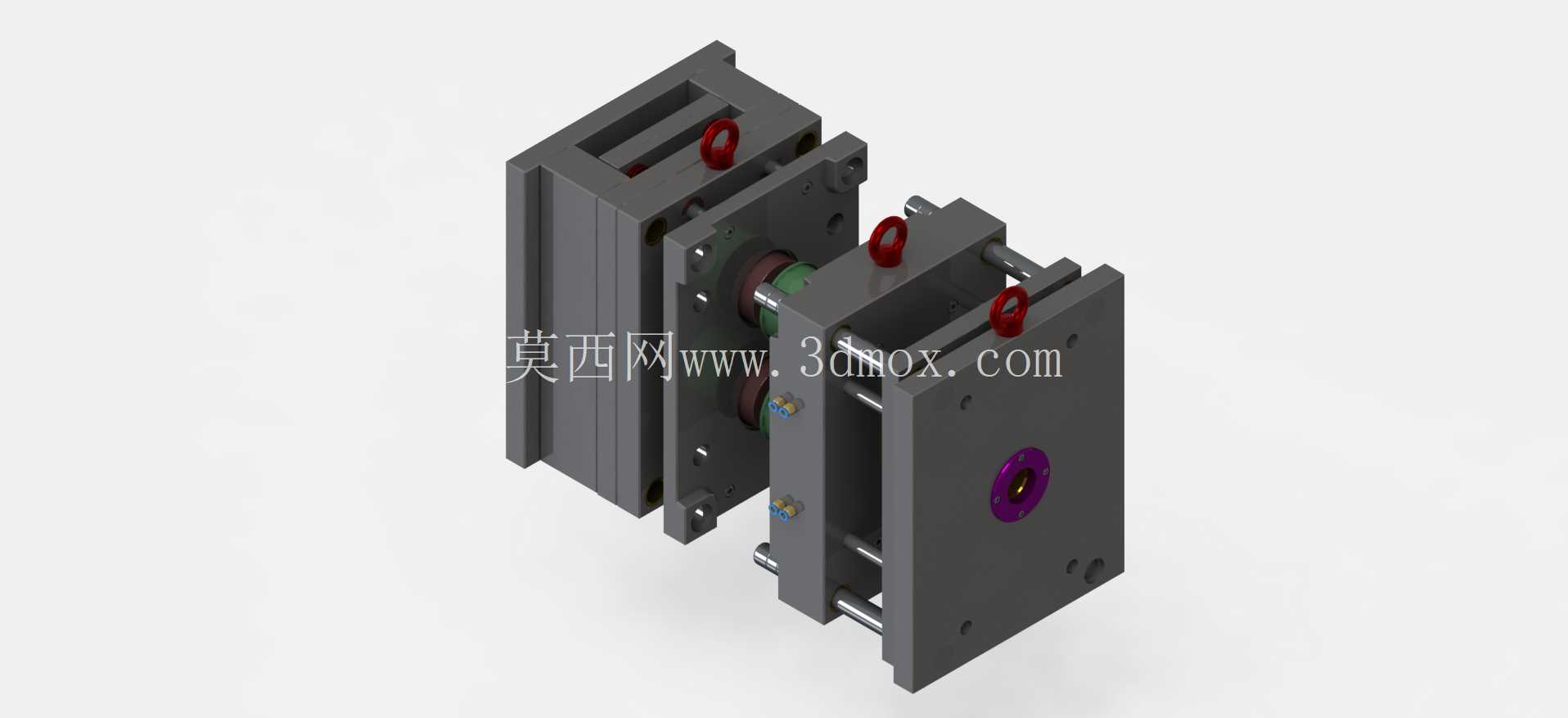

　　日常生产维护时，三板模的拉杆、导柱等运动部件均设置了独立的润滑槽，可定期加注润滑脂减少运动磨损，剥料板的行程由限位拉杆精准控制，开模过程中按设定的顺序完成分型，先拉开剥料板与定模板的间隙完成浇道凝料脱落，再打开动定模分型面，最后完成制品顶出，整个动作逻辑顺畅，不会出现干涉、卡滞等问题。针对食品容器生产可能用到的腐蚀性脱模剂、清洗介质，模具的成型零件表面做了镀铬处理，提升抗腐蚀能力，避免长期使用后表面出现锈点影响制品外观质量。
