螺丝刀注塑成型模具结构设计方案

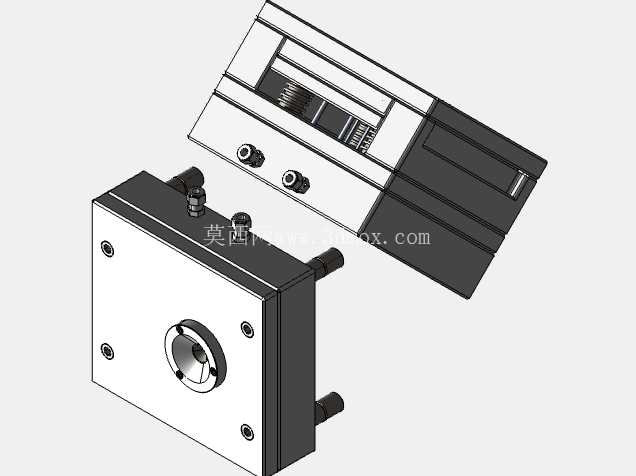

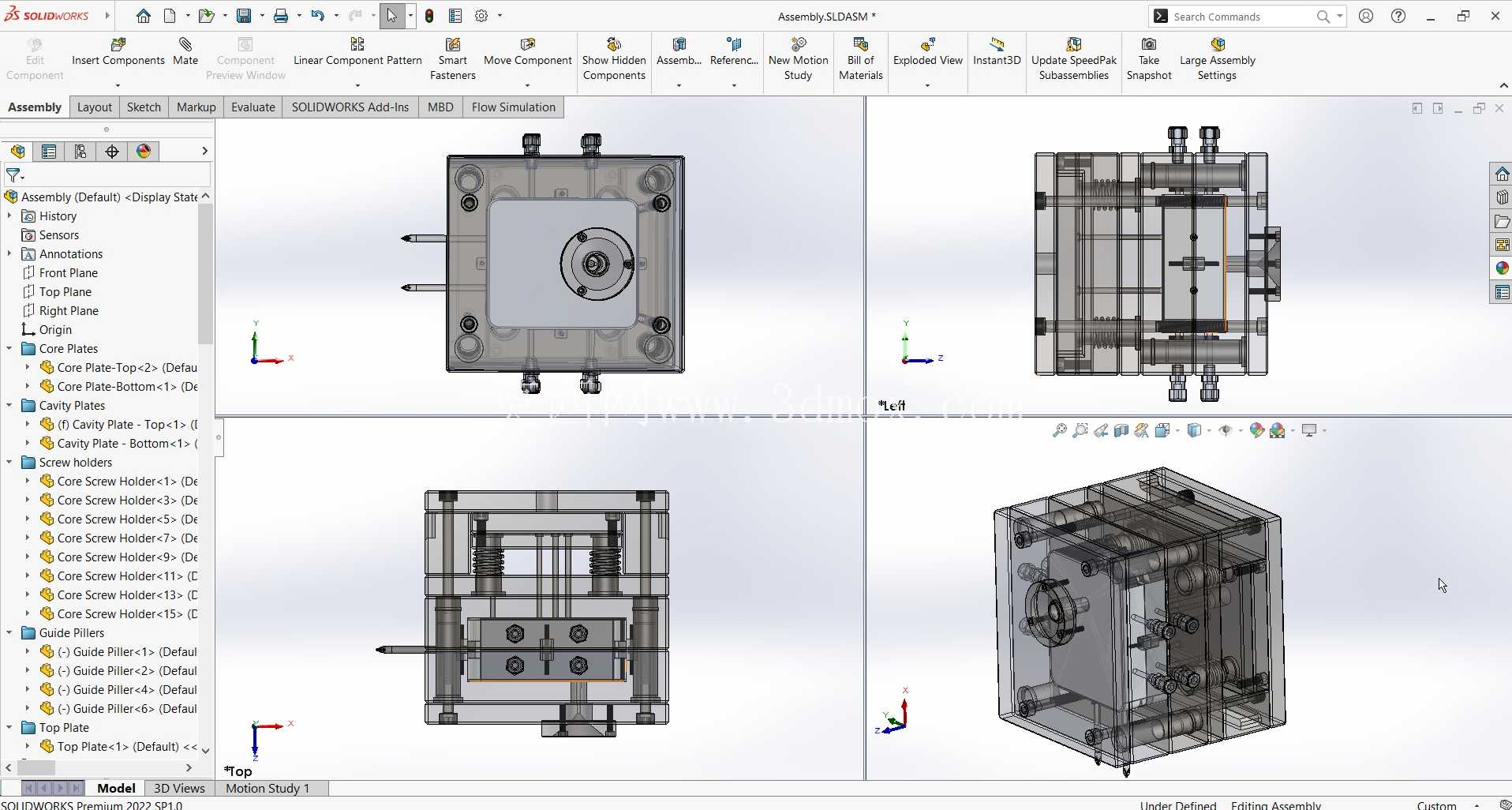

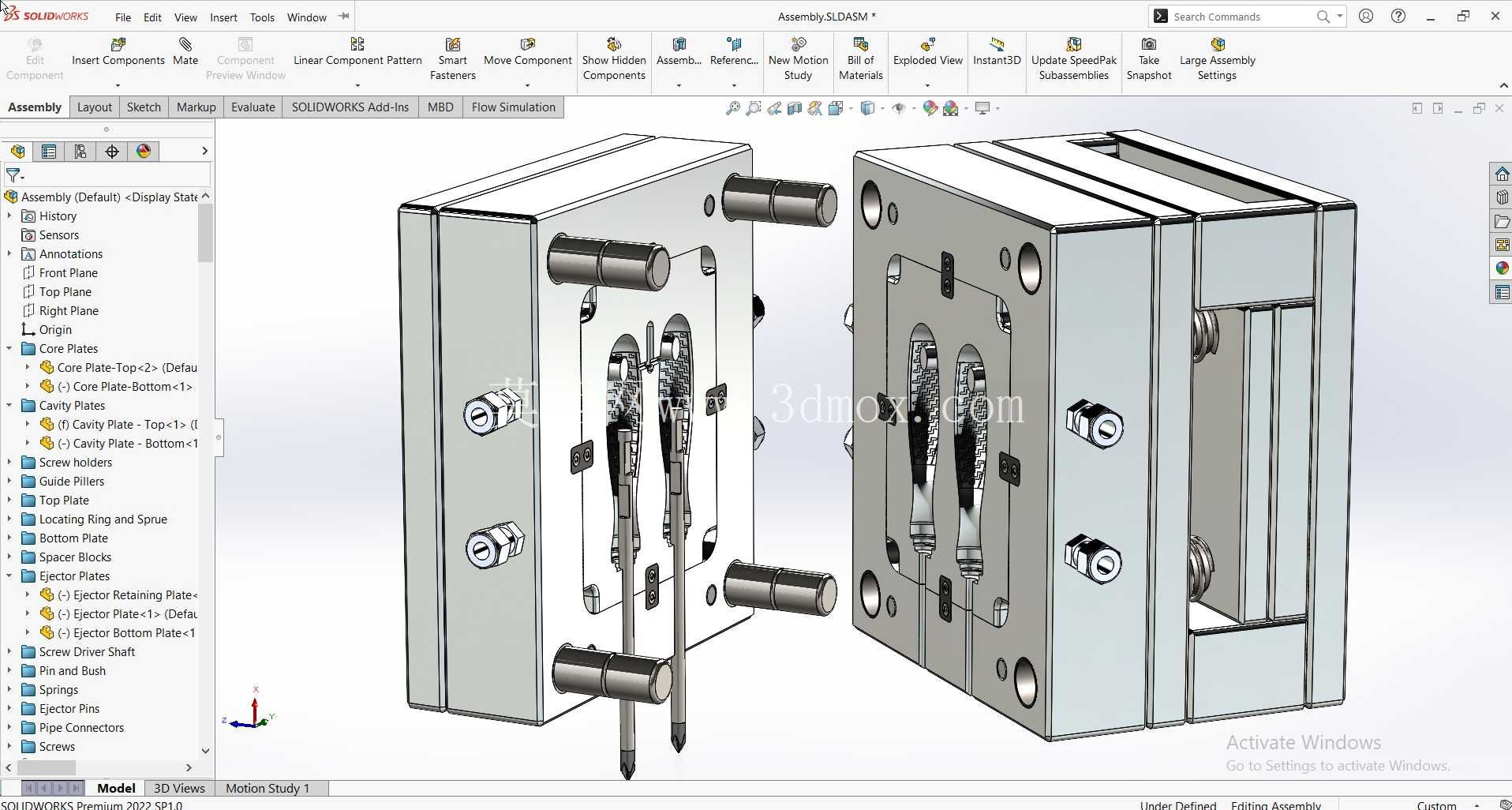

　　这套模具针对螺丝刀手柄类包胶零件的批量注塑生产设计，适配卧式注塑机安装场景，模架采用标准两板模结构，分型面沿产品最大轮廓线设置，开模后产品留于动模侧，依靠顶出机构完成脱模。整套模具的成型部分围绕软质塑料的填充特性做了针对性优化，型腔与型芯的成型面直接复刻螺丝刀手柄的曲面轮廓，表面做抛光处理以保证成型后产品的外观质感，避免出现流痕、缺胶等注塑缺陷。导向系统采用导柱导套配合结构，导柱设置在动模侧，导套嵌入定模板内，合模时导柱先导入导套完成定位，保证动定模的合模精度，避免成型过程中出现型腔错位导致产品壁厚不均的问题。

　　浇注系统采用侧浇口进料，浇口套对接注塑机射嘴，熔融塑料经浇口套进入流道，再通过侧浇口均匀填充到型腔内，流道截面采用圆形设计，减少塑料流动过程中的压力损失，保证填充过程平稳。顶出系统采用顶针配合顶板的结构，顶针分布在产品的非外观面位置，避免顶出痕迹影响产品外观，复位弹簧套在回位销上，合模过程中带动顶出机构先行复位，避免顶针与型腔发生碰撞损坏。模具的冷却系统采用直通式水路，在型腔板与型芯板内分别排布循环冷却水道，水路距离成型面的距离保持均匀，保证成型过程中型腔各区域温度一致，减少产品冷却不均导致的翘曲变形问题，缩短成型周期。整套模具的所有紧固件均采用标准规格，安装孔位与标准模架的孔位完全匹配，拆装维护时可直接替换标准件，无需额外加工。

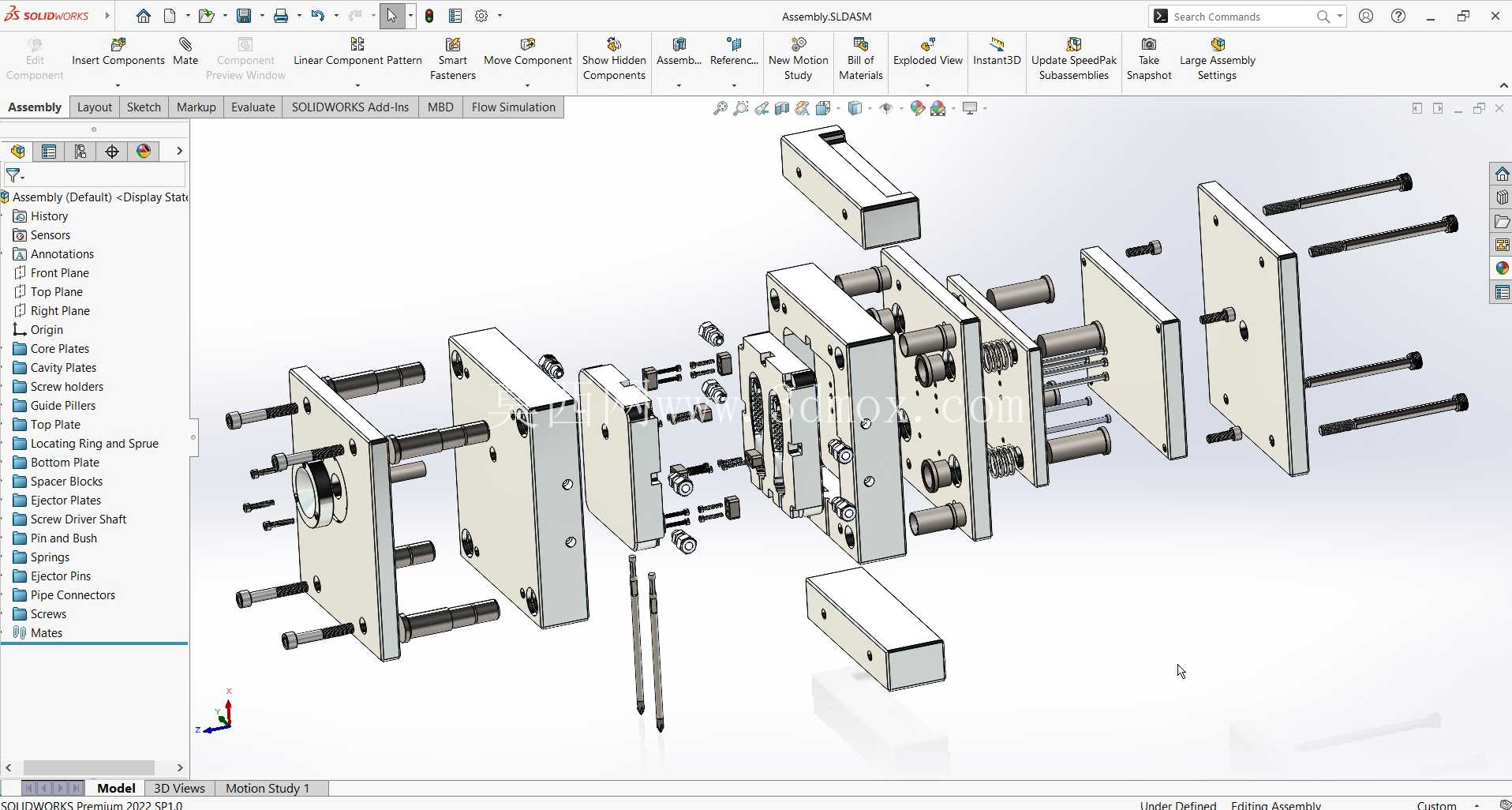

　　模具的安装尺寸适配常用吨位的卧式注塑机，定位圈与注塑机定位孔配合，浇口套球面尺寸与射嘴球面尺寸匹配，避免注塑过程中出现溢料问题。设计过程中优先考虑了模具的加工工艺性，成型零件的拆分遵循易加工、易配模的原则，型腔与型芯采用镶拼结构，局部易磨损位置单独做镶件，后续维护时只需更换磨损镶件即可，无需更换整块模板，降低后期维护成本。排气槽开设在分型面的填充末端位置，深度控制在塑料溢边值以内，保证填充过程中型腔内的空气可以顺利排出，避免产品出现烧焦、气泡等缺陷。模具的锁模力计算基于产品投影面积与注塑压力完成，选用的模架刚度满足生产过程中的锁模要求，避免生产过程中出现涨模导致产品飞边超标。

　　整套结构在满足产品成型要求的前提下，尽可能简化了模具结构，减少了不必要的加工工序，兼顾了生产稳定性与加工成本控制，适配螺丝刀手柄类软胶零件的中小批量注塑生产需求，成型后的产品尺寸一致性好，外观质量满足装配要求，可直接进入后续的螺丝刀组装工序。
