钣金外壳成型复合冲压加工模具结构

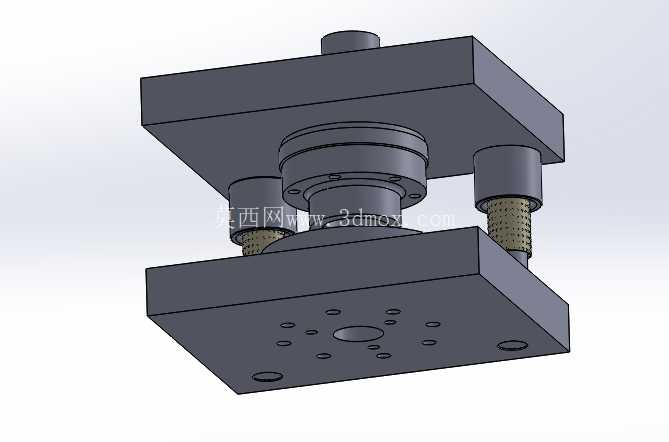

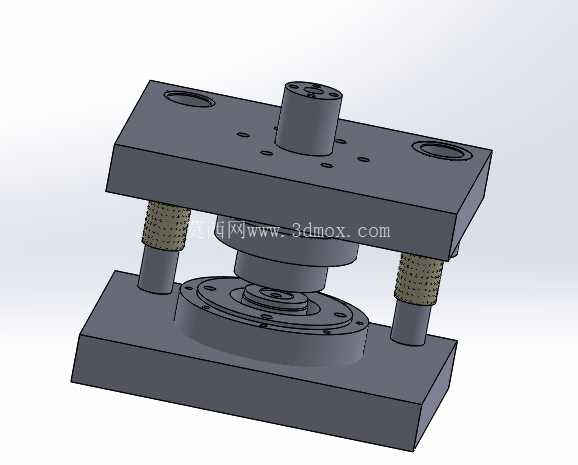

　　这套复合冲压加工结构，主要面向批量钣金外壳类零件的冲压工序整合需求，在中小尺寸电控外壳、仪表壳体、设备防护钣金件的量产场景中应用广泛，能够将原本需要多台单工序模依次完成的作业整合到单次冲压行程内完成，大幅减少工序间的零件转运、定位误差累积，同时压缩单批次零件的生产节拍，适配中小吨位机械式压力机的安装使用场景。从结构排布来看，整套工装采用上下模对合的经典冷冲模架构，上下模座均采用加厚钢板加工而成，保证长期冲压受力下的刚性，避免模座变形导致的凸凹模间隙偏移。

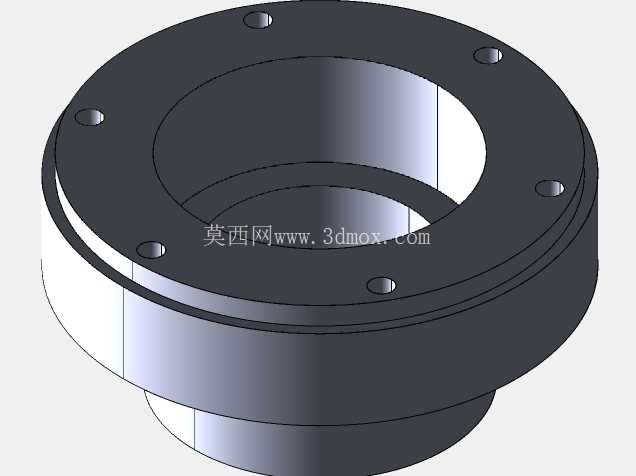

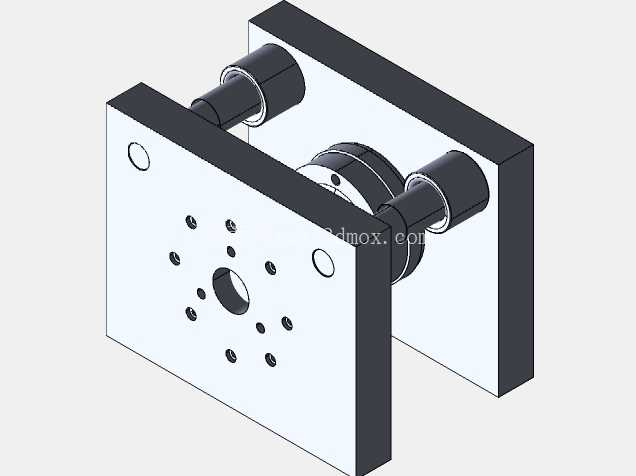

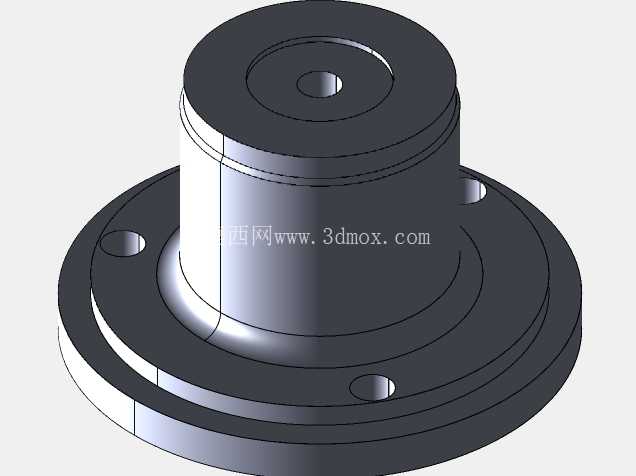

　　上模部分集成了多组不同功能的作业组件，包括初始成型的拉伸凸模、后续修边的切边刃口、端面冲孔的凸模组件，各组件之间通过等高套筒、内六角螺钉与上模座刚性连接，同时配套设置了独立的卸料弹性元件，采用矩形弹簧提供卸料力，保证不同工序的动作时序符合冲压逻辑：即滑块下行时先完成外壳的初步压合成型，待材料完全贴合模腔定位面后，再依次触发修边刃口裁切多余料边，最后完成端面各安装孔的冲孔作业，避免工序顺序错乱导致的零件拉裂、孔位偏移问题。下模部分对应设置了成型凹模、切边凹模套、冲孔凹模镶套，所有易磨损的刃口部位均采用镶块式设计，无需整体更换模仁，仅需在刃口磨损超差后更换对应镶块即可，大幅降低后期维护成本。定位结构方面，下模设置了可调式定位挡块，能够适配一定尺寸范围内的钣金坯料定位，挡块位置通过腰型孔调节，可根据来料的实际公差做微调，避免因坯料尺寸波动导致的成型缺料、飞边过大问题。导向系统采用四组独立导柱导套配合，导柱布置在模座四角位置，导套内部加装钢球保持架实现滚动导向，相比普通滑动导套具备更高的导向精度与更长的使用寿命，能够保证上下模合模时的同轴度误差控制在0.02mm以内，满足冲孔、修边工序的小间隙冲裁要求，避免刃口啃伤。

　　安装边界上，整套模具的闭合高度适配常规160吨及以下开式压力机的安装参数，模座上的模柄尺寸、压板槽位置均符合通用压力机的安装标准，无需额外改装即可快速装夹到设备上；上下模的合模行程预留了足够的安全距离，保证作业过程中操作人员送料、取件的操作空间，同时配套设置的误送料检测组件预留了安装位，可根据产线自动化需求加装检测传感器，对接自动送料机实现无人化冲压作业。从实际使用的工况适配来看，这套结构针对钣金外壳常见的0.8-2.0mm厚度冷轧钢板、镀锌钢板加工做了间隙优化，凸凹模之间的冲裁间隙按照料厚的5%-8%设置，成型部位的圆角经过抛光处理，减少材料流动时的阻力，避免成型过程中出现壳体表面拉伤、起皱问题。

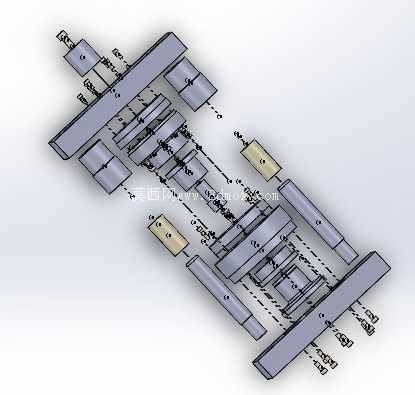

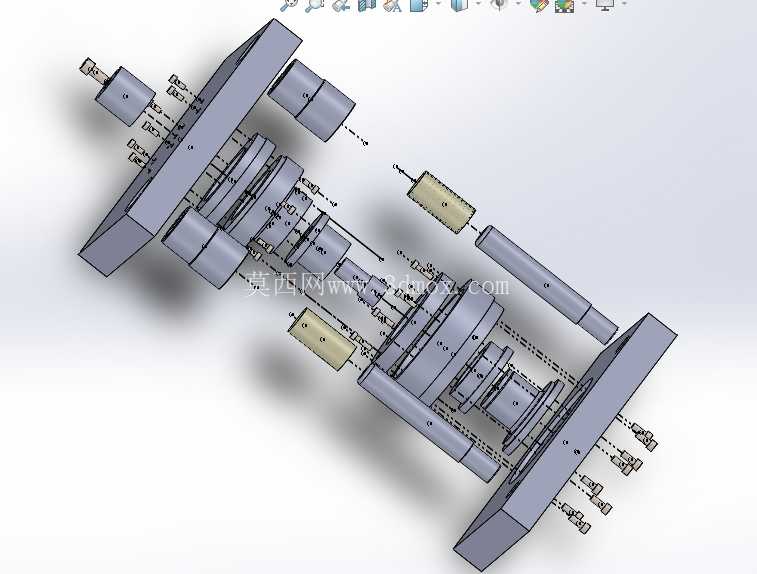

　　修边工序的刃口采用斜刃口设计，相比平刃口能够降低约30%的冲裁力，减少压力机的负载冲击，同时降低刃口的崩损概率。冲孔工位的凸模加装了护套结构，小直径冲孔凸模在护套内做导向支撑，避免细长凸模在频繁冲裁过程中出现折断、弯曲变形。卸料板采用整体式结构，与凸模之间的配合间隙控制在0.01mm以内，既能够在冲压过程中对凸模起到辅助导向作用，又能在滑块回程时可靠箍住板料，避免零件随上模上行，同时卸料板上对应各凸模的位置做了让位孔，保证凸模动作顺畅无卡滞。整套结构的零件拆分充分考虑了加工工艺性，所有板类零件均采用标准模坯加工，轴类、套类零件尽可能选用通用冷冲模标准件，减少非标加工的工作量，缩短模具的制造周期，同时也方便后期备件的更换采购。在实际量产验证中，这套复合结构能够将单零件的加工工序从原来的落料、成型、修边、冲孔4道单工序压缩到1道工序，单班产能相比单工序模提升3倍以上，同时零件的形位公差一致性更好，各安装孔的位置度、外壳的外形尺寸公差能够稳定控制在IT10级以内，满足后续外壳与内部元器件、端盖的装配要求，减少后续装配时的锉修、调整工作量。
