钣金冲压多工位级进复合加工工装结构

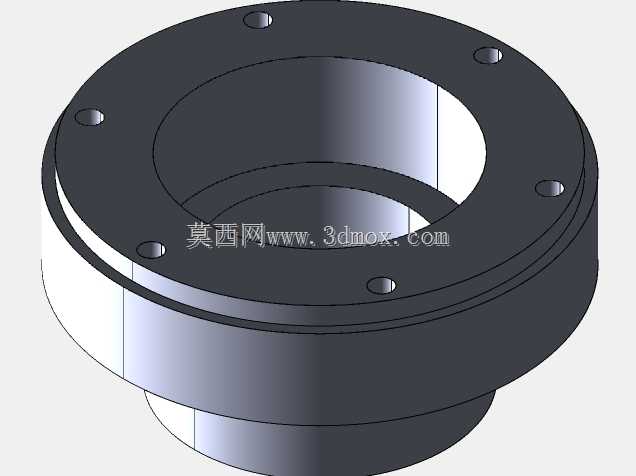

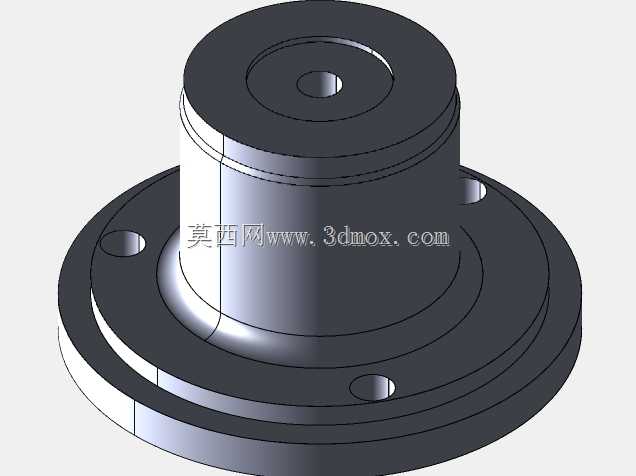

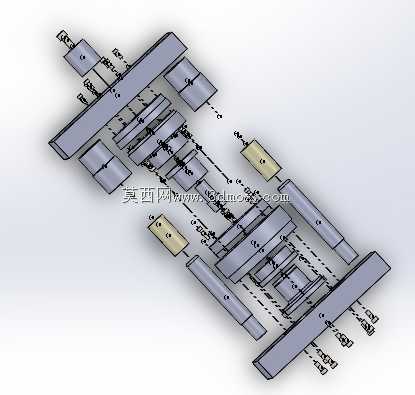

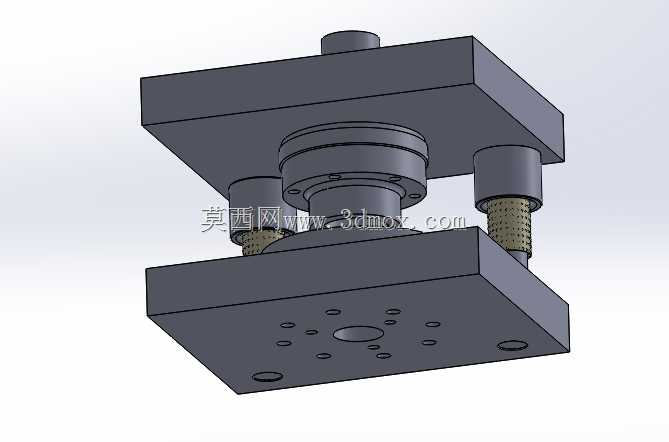

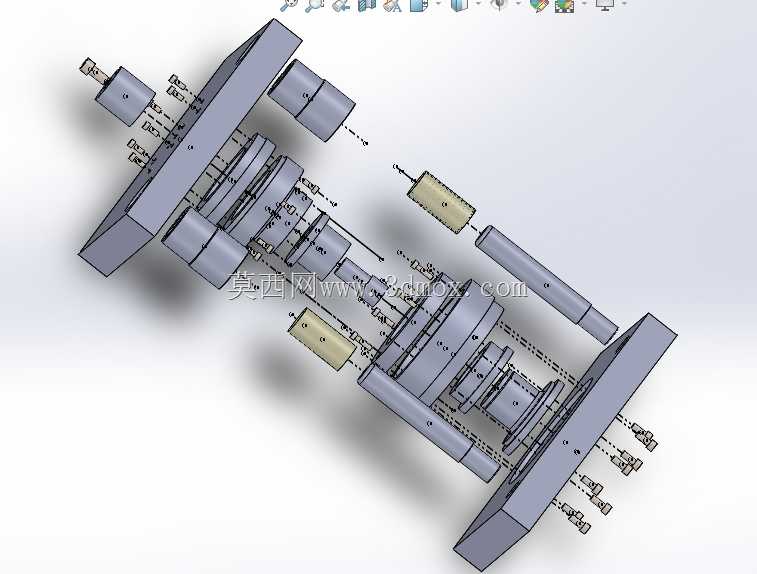

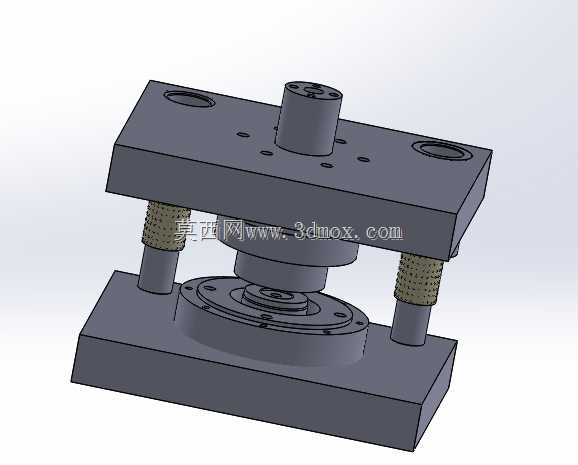

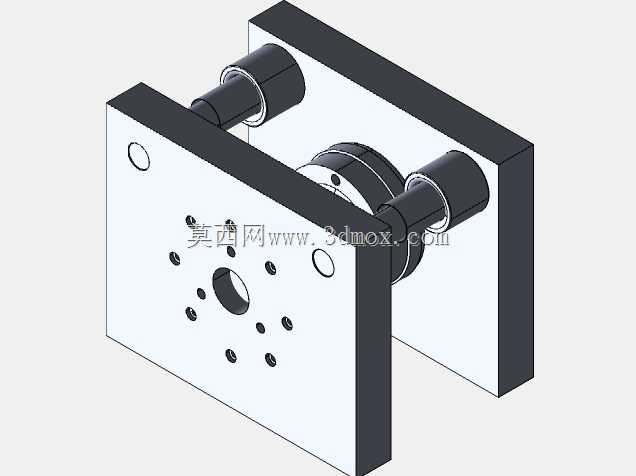

这套复合加工结构主要面向中小批量金属板壳类零件的连续冲压生产场景，覆盖家电外壳、汽车结构小件、五金配件等常见钣金件的加工需求，可在单次冲压行程内同步完成多道成形工序，减少工件在不同工位间的转序搬运与二次定位误差。从实际生产用途来看，该结构通过阶数拓展可适配不同复杂度的板壳加工需求，基础阶数可完成板料的拉深初成形，增加对应工位模块后，可依次衔接修边、冲孔、贴面等后续工序，全程依托配套夹具完成工件的定位与移送，无需额外配置独立的单工序工装，能有效压缩生产线的工装投入成本与工位占地面积。功能设计上，上下模座采用对称式布局，导向部件沿模座周向均匀分布，可承受连续冲压过程中的偏载载荷，避免长期运行后出现导柱磨损、合模错位的问题；各凸凹模模块采用分体式装配结构，单个工位的刃口或成形型面出现磨损时，可单独拆卸对应模块进行修磨或更换，无需拆解整套模架，大幅缩短设备停机维护的时长。设计思路层面，整体采用模块化堆叠逻辑，前期根据目标零件的工艺拆解结果，确定所需的工位数量与排布顺序，再对应选配凸凹模、弹性卸料、定位销等标准组件，可快速完成不同零件的适配调整，无需从零开始搭建模架结构；夹具的定位基准与各工位的成形基准保持统一，工件在工位间移送时的定位公差可控制在0.02mm以内，能满足IT8级精度钣金件的加工要求。安装边界方面，上下模座的安装平面预留有标准T型槽与螺栓过孔，可适配市面主流开式、闭式压力机的工作台安装尺寸，模架闭合高度可通过调整垫块厚度进行适配，无需对现有冲压设备进行额外改造；导柱的伸出长度经过匹配设计，合模过程中导套先进入导向段，之后各成形凸模再接触板料，可避免合模过程中出现刃口磕碰的问题。卸料结构采用弹性元件均匀排布的设计，开模时可平稳顶出工件与板料搭边，不会出现工件卡滞在模腔内的情况，适配0.5-3mm厚度的冷轧钢板、铝板等常见钣金材料的加工需求。
