薯片生产线土豆片预煮漂烫设备结构

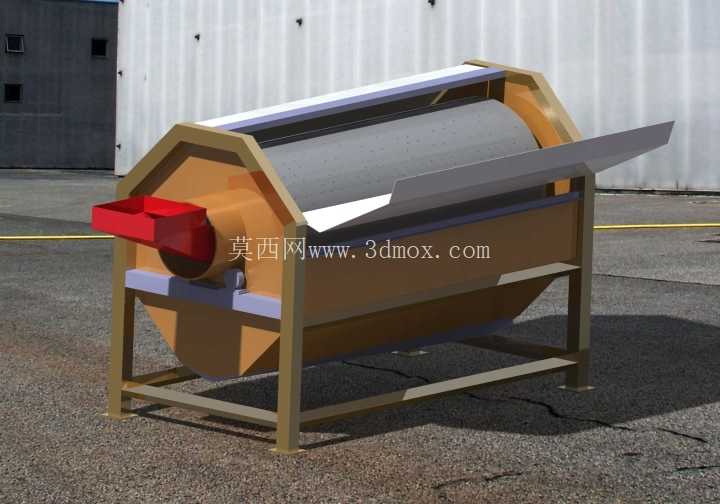

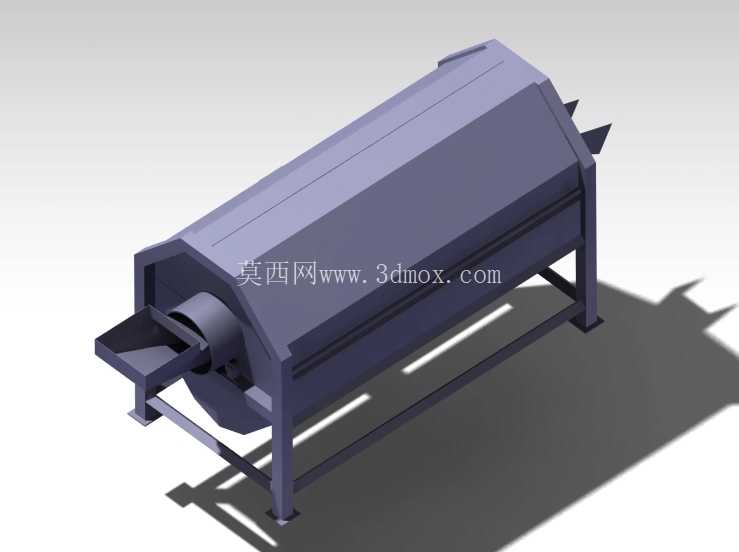

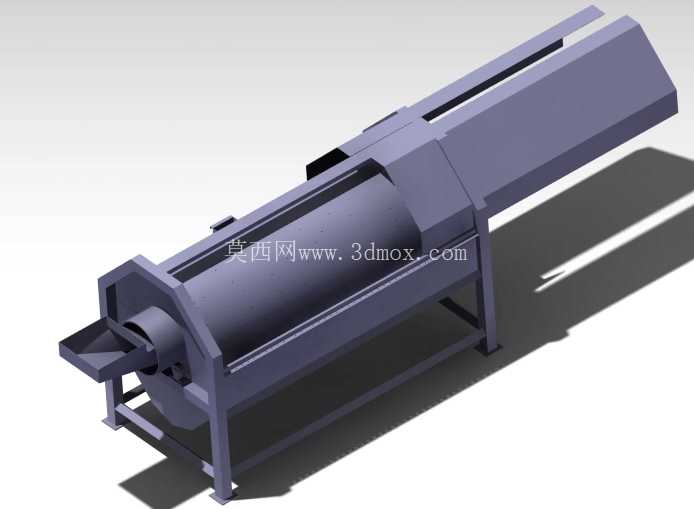

　　在休闲食品加工的薯片连续化生产链路中，土豆片漂烫是衔接切割与后续油炸、脱水工序的核心处理环节，该设备的三维结构完整还原了现场量产设备的功能逻辑与安装形态，可直接用于生产线布局仿真、结构优化参考以及新线搭建的选型校核。从实际产线的排布逻辑来看，该设备需直接对接上游的土豆片切割机出料端，承接刚完成切削、表面带有游离淀粉的鲜切土豆片，通过恒定温度的热水浴完成土豆片的预煮漂烫工序，一方面要钝化土豆片内部的多酚氧化酶活性，避免后续加工过程中出现褐变影响成品色泽，另一方面要洗去土豆片表面的游离淀粉，降低后续油炸环节的油脂劣化速度，同时让土豆片组织达到半熟状态，保证后续油炸时的熟化均匀度，避免出现外焦内生的问题。设备整体采用卧式倾斜滚筒结构设计，主体支撑框架采用型钢焊接成型，底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，同时适配上下游设备的出料高度差，整体安装长度约3.2米，宽度约1.1米，进料端高度约1.4米，出料端高度约1.2米，倾斜角度设置为5度，既可以保证筒内热水不会从出料端溢出，又能依靠筒体的转动配合内部导料结构，让土豆片从进料端向出料端自动行进，无需额外设置输送推料机构，简化了设备的传动结构。

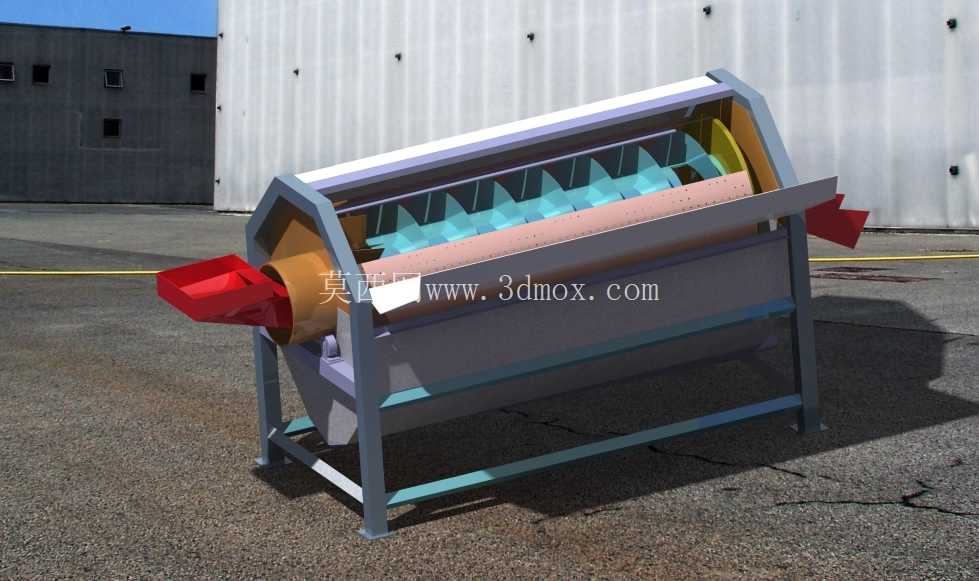

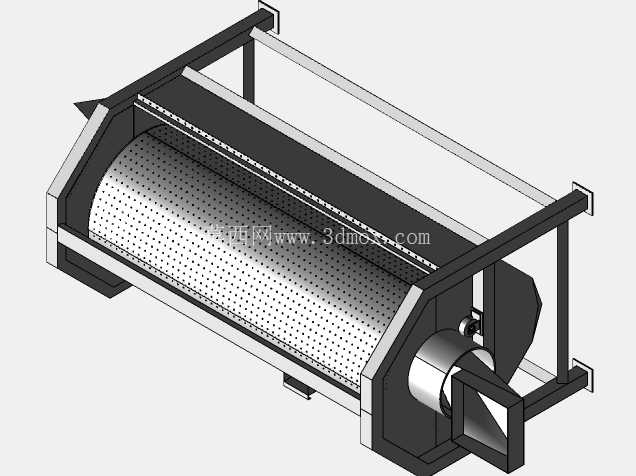

　　滚筒内部设置有连续的螺旋导料叶片，叶片表面做了圆弧过渡处理，避免棱角对土豆片造成机械破损，导料螺距设置为200mm，可根据产能需求调整滚筒转速，控制土豆片在筒内的停留时间在3-8分钟区间内，适配不同品种土豆、不同厚度土豆片的漂烫工艺要求。筒体下半部分为浸水槽结构，采用双层保温设计，减少热量散失降低能耗，槽体设置有进水口、溢流口与排污口，可连续补充清洁热水，维持槽内水温恒定在85-95摄氏度，同时将漂烫过程中溶出的淀粉随溢流排出，避免槽内淀粉浓度过高影响漂烫效果。

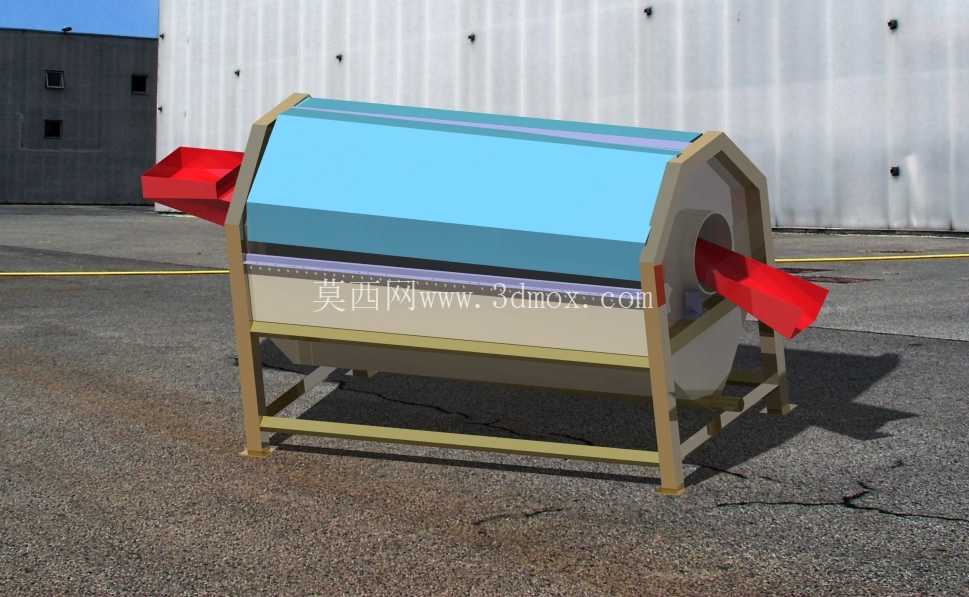

　　进料端设置有导料溜槽，可直接承接切割机输出的土豆片，将物料平稳导入滚筒内部，溜槽与滚筒衔接处设置有密封结构，避免热水溅出；出料端设置有出料导板，漂烫完成的土豆片随滚筒转动被提升到出料口位置后，顺着导板滑出进入下一道冷却或风干工序。设备的传动系统设置在筒体进料端一侧，采用减速电机直接驱动滚筒支撑滚轮的方式带动筒体转动，传动结构做了防水防护处理，避免长期处于高湿高温环境下出现锈蚀或传动故障，筒体两端设置有挡水翻边，防止转动过程中槽内热水甩出。从结构设计的合理性来看，该设备的所有与物料、热水接触的部件均采用食品级不锈钢材质制作，避免长期接触水和酸性土豆成分出现锈蚀污染物料，框架外部可根据需求加装保温护板，减少车间内的热量散发，改善操作环境。在进行生产线三维布局时，该设备的安装边界需要预留至少0.8米的侧面操作空间，用于日常的设备清洁、槽体排污以及传动部件的维护检修，设备底部需要预留排水沟槽，承接排污口与溢流口排出的废水，接入车间的污水处理系统。

　　相较于传统的网带式漂烫设备，这种滚筒式结构的物料翻动更加均匀，不会出现网带缝隙卡料、土豆片叠压导致漂烫不均的问题，同时设备整体结构更加紧凑，占地面积更小，适合中小型薯片生产线的布局使用，设备的处理产能可通过调整滚筒转速、槽内液位高度来灵活适配，单台设备可匹配每小时500-1000公斤鲜土豆的处理需求，对应成品薯片产能约每小时150-300公斤。在建模细节上，该结构完整还原了设备的焊缝、支撑脚调节结构、传动端的防护盖、进出水口的接口位置等细节，可直接用于生成工程图纸指导生产制造，也可导入产线仿真软件中模拟物料行进过程，验证不同转速下的物料停留时间是否满足工艺要求，提前排查结构干涉、物料堵塞等潜在问题。
