工业级水平皮带输送设备结构设计

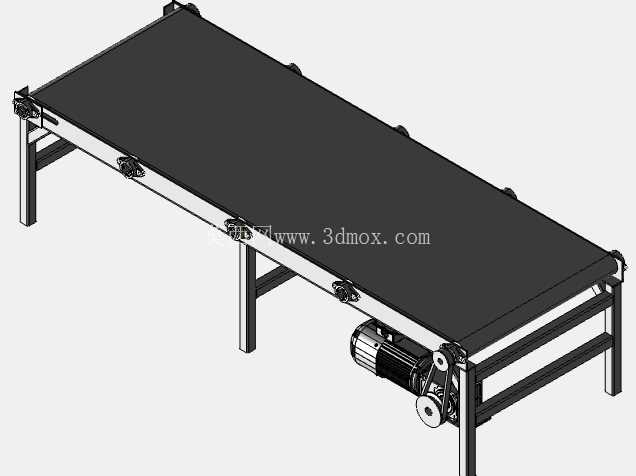

　　在离散制造的车间产线布局、仓储分拣的物料流转、轻工产品的工序传递场景里，水平皮带输送设备是衔接上下游工位最常用的连续输送单元，这套三维结构完整还原了常规轻型皮带机的全部核心组成，可直接作为非标设备设计的参考基底，也能用于产线规划阶段的空间占位校核。从实际落地的使用场景来看，这类设备主要承担100kg/m线载荷以下的散料、盒装件、工装托盘的水平转运，常见于电子组装线的工位间传递、食品包装线的成品输送、五金加工线的工件周转，相比滚筒输送，皮带接触面的摩擦力更大，不会出现小件卡滞、表面划伤的问题，适配的物料类型覆盖范围更广。

　　整套设备的结构设计遵循模块化思路，主体机架采用矩形钢管焊接成型，支腿与主框架之间设置可调节脚杯，能够适配地面存在30mm以内高度差的安装场景，安装时不需要额外做预埋基础，只需要将设备摆放到位后调整脚杯高度，保证皮带面水平度偏差不超过1mm/m即可投入使用。驱动端布置在设备出料侧的下部，采用电机搭配链传动的减速结构，相比将电机直接集成在滚筒内部的电动滚筒设计，这种分体式驱动的维护成本更低，日常只需要定期检查链条张紧度、补充润滑脂即可，不需要拆解滚筒主体就能完成易损件更换；驱动滚筒表面做了滚花处理，能够增大与皮带背面的摩擦力，避免重载启动时出现皮带打滑丢转的问题。

　　皮带张紧机构采用两侧螺杆调节结构，分别布置在从动滚筒的两端轴座上，调整时只需要同步旋转两侧的调节螺母，就能带动从动滚筒轴向移动，实现皮带张紧度的调整，同时还能通过两侧调节量的差异修正皮带跑偏的问题，调整行程预留了50mm的余量，能够覆盖皮带长期使用后产生的塑性伸长量，不需要频繁裁剪皮带就能维持正常张紧状态。皮带下方全程布置了薄钢板承托面，避免输送较重物料时皮带出现下凹变形，保证输送面的平面度，承托板与皮带背面之间留有2mm的间隙，减少皮带运行时的摩擦阻力，降低驱动电机的负载损耗。设备两侧的机架上预留了标准的T型槽安装位，后续可以根据实际使用需求加装光电传感器支架、挡边、导向条、工位阻挡器等附属配件，不需要在主框架上重新钻孔焊接，能够快速适配不同的产线定制需求。从安装边界来看，这套结构的宽度方向尺寸以常用的600mm有效输送宽度为基准，整体外形宽度控制在720mm以内，长度可以根据实际产线需求在1m到6m的范围内做模块化拼接，支腿高度常规设置为750mm，匹配标准作业台的高度，也可以根据现场需求调整支腿长度，适配不同高度的进出料对接需求。

　　设计过程中特意规避了很多新手设计时容易出现的问题：比如从动滚筒的轴座采用腰型孔安装，避免加工误差导致滚筒无法装配；皮带下方的承托板边缘做了折边处理，不会出现锐边割伤皮带的问题；所有转动部位都预留了润滑注油口，日常维护不需要大面积拆解设备；电机安装座设置了长条形调节孔，方便链条安装时调整中心距，也能抵消链条磨损后产生的松弛量。在实际选型应用时，只需要根据输送物料的单重、输送速度要求，匹配对应功率的驱动电机、选择合适材质的皮带（比如防静电皮带用于电子车间、食品级PVC皮带用于食品加工场景、耐磨橡胶皮带用于五金工件输送），就能快速衍生出适配不同场景的专用输送设备，这套三维结构把所有的安装配合关系、零件干涉问题都做了完整校验，所有连接孔位、配合公差都符合常规机械加工的精度要求，不需要做大幅修改就能直接导出工程图投入生产制造。
