辊道式物料输送承载机架结构设计

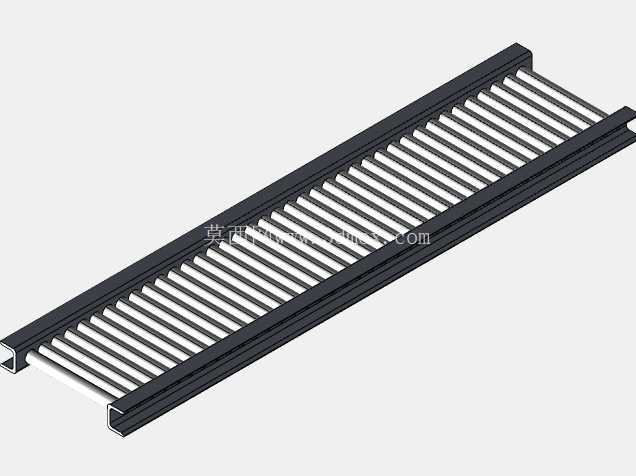

　　在离散制造车间的工序衔接环节、仓储物流的周转接驳区域、铸造生产线的铸件冷却输送段，这类辊道式输送结构是承担短距离规整物料转运的核心承载部件，区别于皮带输送的柔性承载特性，该结构采用平行排布的金属辊子作为承载面，两侧采用C型槽钢作为主支撑梁，所有辊子两端通过轴座固定在两侧梁的安装孔位上，整体形成刚性连续输送面，可承载带有平整硬质底面的工件、工装托盘、成箱物料，不会出现皮带输送易打滑、被尖锐工件刮损的问题，尤其适配铸造车间刚脱模的高温铸件输送，金属辊体可耐受短时高温接触，不会像非金属皮带出现烫损变形的情况。从结构设计逻辑来看，两侧主支撑梁采用标准冷弯C型钢加工，梁体上的辊子安装孔采用等间距冲孔加工，孔位同轴度公差控制在0.2mm以内，保证所有辊子安装后上母线处于同一水平面，避免物料输送过程中出现卡顿、偏斜的问题；辊子采用空心钢管加工，两端压装精密轴承与固定轴，转动阻力小，空载状态下手动即可推动辊面转动，重载工况下可搭配端部链轮传动结构，实现动力驱动的连续输送，无动力状态下可依靠物料重力或人工推送完成工位间转运，适配不同自动化程度的生产线布局需求。

　　安装边界层面，该类输送单元可根据现场输送距离进行多段拼接，单段标准长度可覆盖1米至6米的区间，宽度可根据输送物料的最大外形尺寸调整辊子长度与两侧梁的间距，常规适配宽度范围在200mm至1200mm之间，安装时可搭配可调高度的支撑脚架，适配车间地面不平整的安装场景，也可直接架设在设备机架之间作为接驳输送段，无需额外复杂的地基固定。实际应用中，该结构可单独作为无动力输送线使用，也可在辊子端部加装链轮、同步带轮，搭配减速电机组成动力输送线，在机加工工序间用来输送待加工的金属坯料、加工完成的零部件，在仓储分拣区域用来输送周转箱，在铸造生产线用来承接刚脱模的铸件，利用辊道之间的间隙还可实现输送过程中的碎屑掉落、冷却空气流通，适配生产现场的多场景需求。

　　设计过程中需要重点校核两侧主支撑梁的挠度变形，在额定承载工况下，梁体中部的最大下挠量不能超过跨度的1/1000，避免长期重载出现梁体弯曲导致辊子卡滞；辊子的壁厚需要根据额定单点位承载重量选择，常规轻型输送选用1.5mm壁厚的钢管即可满足需求，重载铸造场景则需要选用3mm以上壁厚的辊子，同时加大两端轴承的型号，提升抗冲击载荷能力；辊子的间距设置需要匹配输送物料的最小底面尺寸，保证物料在输送过程中始终有至少三根辊子同时接触承载，避免物料卡在两根辊子之间。

　　该结构的维护成本极低，日常使用仅需要定期在辊子两端轴承位置加注润滑脂，出现单个辊子损坏时可单独拆卸更换，无需拆解整段输送线，相比皮带输送、链板输送的后期维护工作量降低60%以上，同时金属结构的使用寿命可达10年以上，适配工业场景长期连续运行的使用需求。在布局设计时，还可根据现场走向搭配转弯段、顶升移栽机构、挡停机构，组成完整的物料输送系统，该直段单元作为整个输送系统的基础组成模块，其加工精度、结构强度直接决定整条输送线的运行稳定性，建模过程中所有安装孔位、配合尺寸均按照实际加工公差设定，可直接导出工程图用于生产加工，也可导入生产线整体装配模型中完成干涉校验，提前规避现场安装时出现的尺寸不匹配、位置干涉问题。
