小型台式3040数控加工设备结构设计

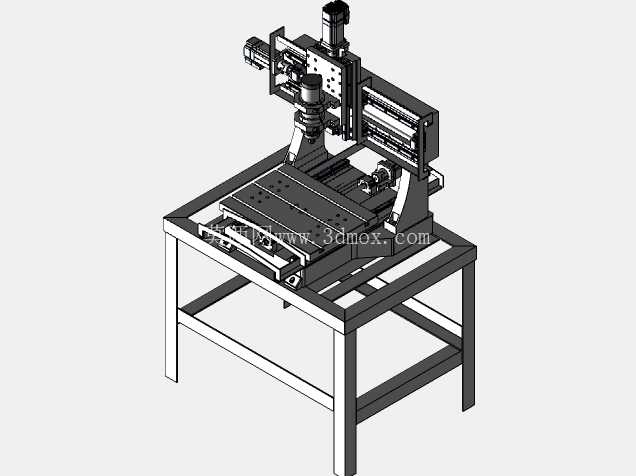

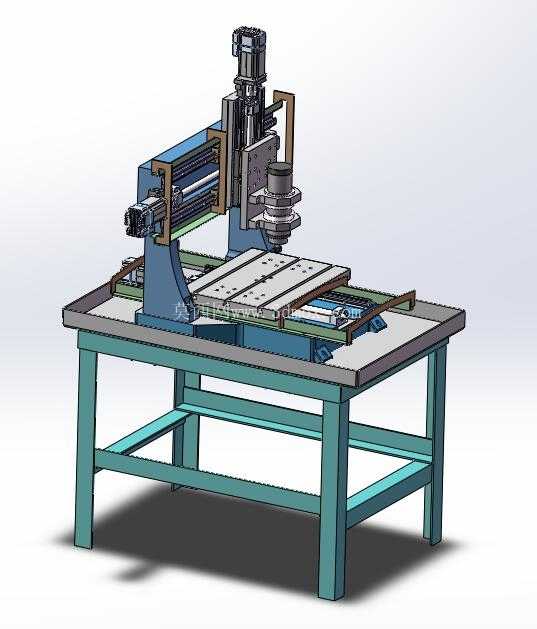

　　这款小型台式数控加工设备，主要面向小尺寸工件的精密加工场景，常见于个体加工工坊、院校实训车间、小型五金零件打样环节，可适配软金属、工程塑料、复合板材等多种材质的铣削、钻孔、浅雕加工需求，相比大型工业机床占地更小，部署灵活，不需要专门的重型设备地基，普通平整的车间工作台面即可完成安装固定。从结构设计逻辑来看，设备采用分体式机架布局，下部为方管焊接成型的支撑台架，台架通过斜向支撑筋增强整体刚性，避免加工过程中因主轴高速运转产生的共振传导至加工区域，台架上部预留的安装平面通过螺栓与加工主机底座连接，安装时可通过底座处的调节螺栓微调主机水平度，保证各运动轴的平行度与垂直度公差控制在合理范围内。主机部分采用经典的龙门动梁式结构，X轴传动组件布置在工作台两侧的线性导轨上，带动龙门架实现前后方向的进给运动，Y轴传动组件集成在龙门横梁上，带动滑台实现左右方向的进给，Z轴滑枕搭载主轴单元实现上下方向的进给，三轴均采用伺服电机搭配滚珠丝杠的传动方案，丝杠两端采用固定支撑结构，减少高速进给时的丝杠挠曲变形，线性导轨选用预压级滑块，消除运动间隙，保证重复定位精度满足小零件加工的公差要求。

　　工作台面采用带T型槽的铸铁平台，T型槽的间距与槽宽按照小型工装夹具的通用安装尺寸设计，可直接搭配标准压板、平口钳等夹具完成工件装夹，工作台的有效加工行程覆盖300mm×400mm的加工范围，可满足绝大多数小型零件的单次装夹加工需求，不需要多次移位装夹，减少装夹带来的定位误差。主轴单元采用高速电主轴结构，可通过控制系统调节转速区间，适配不同材质加工的切削线速度要求，主轴夹头采用通用ER夹头规格，可夹持不同直径的刀具，不需要额外定制特殊规格的装夹配件，降低后期使用的配件成本。

　　设备的走线全部采用拖链内置布局，所有动力线、信号线都布置在各轴对应的拖链内部，避免运动过程中线缆被拉扯、磨损，拖链的弯曲半径按照线缆的最小弯曲要求选型，长期往复运动也不会出现线缆折损问题。从安装边界来看，设备整体占地尺寸控制在1.2米×0.9米范围内，台架高度设置为0.75米，符合操作人员站立操作的人机工程学高度，操作面板可根据车间布局选择安装在设备左侧或右侧，适配不同操作人员的操作习惯。

　　在设计过程中，各运动轴的行程限位采用硬限位与软限位结合的方式，硬限位为安装在导轨两端的机械防撞块，软限位为控制系统内设置的行程参数，双重防护避免轴运动超程造成的设备损坏，各导轨副、丝杠副都设计有集中润滑注油点，日常维护时不需要拆解设备护罩即可完成润滑保养，降低后期维护的操作难度。设备的整体配重经过重心核算，整机重心落在下部台架的支撑中心区域，即使Z轴滑枕运动到最高位置、龙门架运动到X轴最远端，整机也不会出现倾覆风险，不需要额外打膨胀螺栓固定地面，方便车间内根据生产需求调整设备摆放位置。
