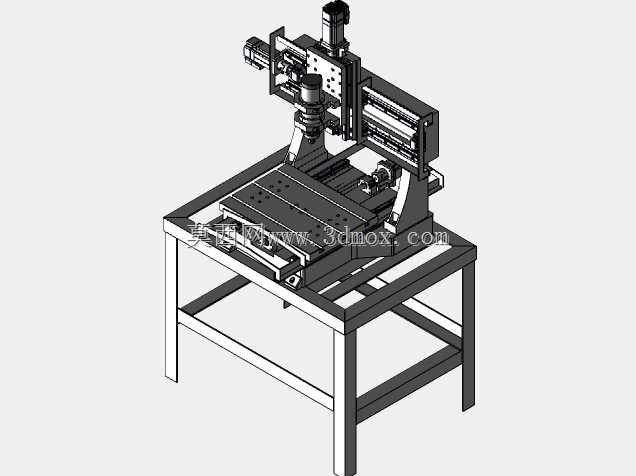

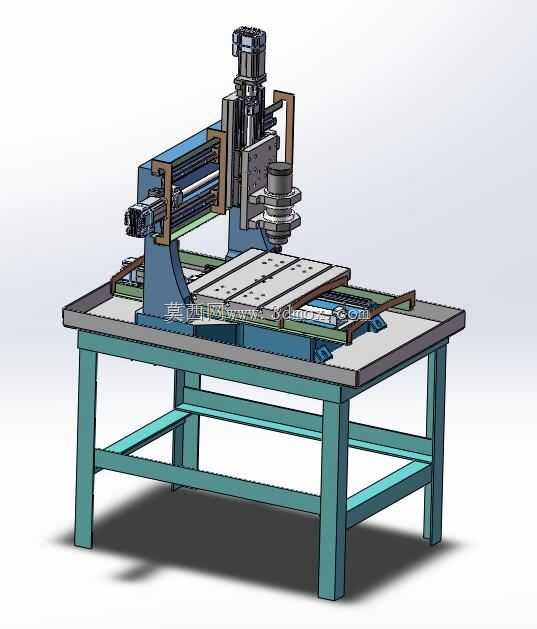

小型台式3040数控加工设备结构设计

　　这款小型台式数控加工设备的结构设计，主要面向小尺寸工件的精密加工场景，适配小型五金零件加工、工艺饰品精雕、小型模具型腔加工、教学实训操作等多种实际使用场景，相比大型立式加工中心，它的占地空间更小，对安装场地的承重、层高要求更低，适合个体加工户、小型工坊、院校实训车间、企业打样部门这类场地有限、加工工件尺寸偏小的使用场景。从整体结构布局来看，设备采用方管焊接一体式机架作为承载基础，底部机架通过型材焊接形成矩形框架结构，四条支撑腿直接落地，无需额外做混凝土基础固定，机架上部预留了工作台安装位、三轴传动组件安装基准面，焊接后整体做去应力处理，避免长期使用出现机架变形影响加工精度。工作台采用T型槽结构设计，台面预留标准间距的T型槽，

　　方便用户通过压板、夹具固定不同形状的待加工工件，工作台的有效加工行程覆盖X向400mm、Y向300mm的加工范围，Z向主轴行程可满足100mm以内的吃刀加工需求，能够承接绝大多数小型零件的铣削、雕刻、钻孔加工工序。三轴传动部分采用线性导轨搭配滚珠丝杠的传动结构，X轴传动组件布置在工作台两侧，Y轴传动组件搭载在横梁结构上，Z轴滑台搭载主轴安装座，每根轴的端部都预留了伺服电机的安装位，可根据加工需求选配不同功率的伺服驱动部件，传动结构的安装基准面在设计时预留了刮研余量，实际装配时可通过配刮来保证导轨的平行度、丝杠的同轴度，降低传动过程中的卡顿、反向间隙问题。主轴部分采用立式安装布局，主轴安装座设计有标准的夹头安装接口，

　　可适配不同直径的刀具装夹，主轴的升降运动沿Z轴导轨完成，设计时考虑了主轴高速运转的振动问题，安装座与滑台之间预留了减震垫的安装空间，可减少加工过程中的振动传导，提升工件加工表面的光洁度。设备的电气安装位在设计时做了分区处理，机架侧面预留了电气控制箱的安装空间，走线槽沿机架型材内部布置，避免加工过程中切屑、切削液飞溅到线路上造成线路老化、短路问题，操作面板的安装位可根据用户使用习惯布置在设备正面或者侧面，方便操作人员在装夹工件、对刀操作时快速调整设备参数。从安装边界来看，设备整体占地尺寸控制在长1100mm、宽800mm、高1400mm以内，设备总重控制在合理范围，普通的工业厂房地坪即可满足安装承重要求，不需要额外做设备基础，

　　设备四周预留500mm以上的操作空间即可完成日常的上下料、维护、换刀操作，适合在空间紧凑的加工场所布置。设计过程中重点考虑了日常维护的便捷性，导轨、丝杠的润滑点都预留了集中注油的接口，操作人员不需要拆解设备外罩即可完成日常的润滑保养，传动部件的防护罩采用分段式设计，某一段出现磨损损坏时可单独更换，不需要整体拆卸防护结构，降低后期的维护成本。针对小型加工场景常见的多品种小批量加工需求，这款设备的结构设计预留了一定的改装空间，用户可根据自身加工需求更换不同功率的主轴、加装冷却喷嘴、加装第四轴转台，拓展设备的加工能力，比如加装第四轴后可完成小型圆柱类工件的圆周雕刻、铣削加工，适配更多类型的工件加工需求。在结构刚性设计上，机架的方管选型、横梁的截面尺寸都经过受力校核，在满行程加工、常规切削参数下，结构变形量控制在微米级，能够满足有色金属、非金属材料的精密加工要求，针对钢件等硬金属材料的轻切削加工也能保持足够的结构稳定性，不会出现明显的振刀问题。
