哈斯数控机床立式控制柜体结构设计

　　这款哈斯数控机床配套的控制柜体，是数控加工设备核心的人机交互与电气集成载体，在金属切削加工车间的实际部署场景中，通常紧邻机床主机侧方安装，既要满足操作人员站立即时操作的人机工程要求，也要兼顾电气元件散热、布线规整、防切削液飞溅、防车间粉尘侵入的实际工况需求。从结构设计逻辑来看，柜体采用立式分层布局，下部腔体预留足够空间安装伺服驱动器、电源模块、IO端子排等强电元件，上部倾斜操作面集成显示屏、操作按键、旋钮与手轮接口，让操作人员在调整加工程序、对刀操作、参数修正时无需过度弯腰或抬手，长时间操作的疲劳度更低。

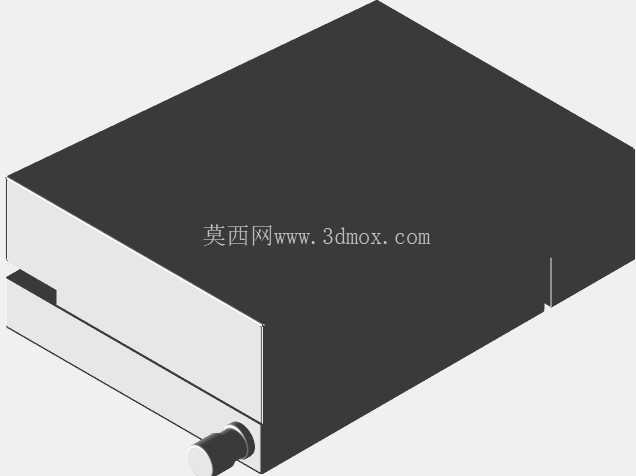

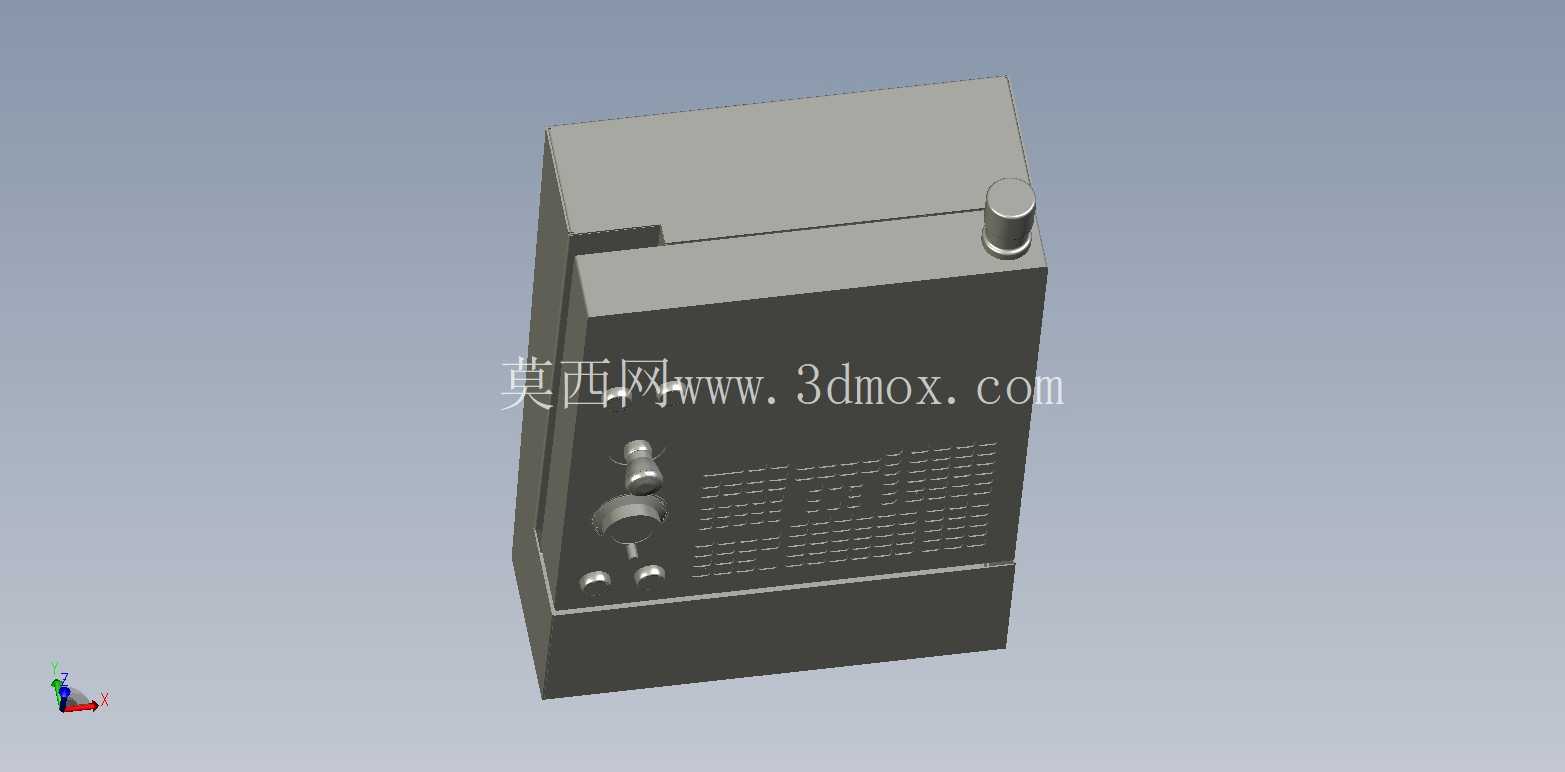

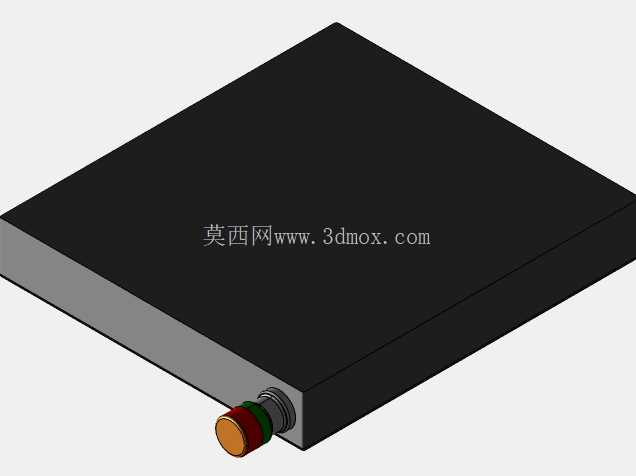

　　柜体正面的格栅区域是专门设计的通风散热通道，背后对应安装轴流风机位置，形成下进上出的风冷循环路径，避免柜内功率元件长时间满负荷运行时积热，保障数控系统运行稳定性，格栅的开孔角度做了内倾设计，能阻挡车间内飞溅的切削液雾滴直接飘入柜内，同时不影响通风效率。柜体顶部的凸起圆柱结构是状态警示灯的安装基座，预留了标准的电气走线孔与安装螺纹孔，现场装配时可直接配套三色警示灯，无需二次打孔加工，减少现场安装的工作量。

　　操作区域的旋钮、按键布局遵循哈斯机床一贯的操作逻辑，模式切换旋钮、进给倍率旋钮、急停按钮的位置都符合一线操作工人的使用习惯，三维建模时严格按照实际元件的安装尺寸做了干涉校验，所有按钮的安装孔位、固定卡扣位置都和实物完全匹配，结构设计师在做整线布局时，可以直接调用这个模型和机床主机、排屑器、冷却系统做装配干涉检查，提前排查现场安装时可能出现的管线碰撞、操作空间不足等问题。从安装边界来看，柜体底部预留了标准的地脚安装孔位，可直接固定在车间地面的预埋螺栓上，也可搭配配套的移动底座做转线部署，柜体后侧的走线槽开口位置和主机侧的电气接口高度对齐，现场布线时动力线缆、信号线缆可以走最短路径连接，减少信号干扰的同时也让整机电柜布线更规整。

　　柜体的外壳采用冷轧钢板折弯焊接的工艺设计，所有边角都做了圆角过渡处理，避免车间内人员走动、工件转运时磕碰造成尖锐边角伤人，门板的合页位置做了隐藏式设计，外侧无突出结构，减少切削液、粉尘在合页缝隙堆积的可能，门板和柜体的贴合面预留了密封胶条的安装槽，装配后可以达到IP54的防护等级，完全适配机加工车间多油、多粉尘、有切削液飞溅的恶劣工况。在做产线三维布局仿真时，这个模型可以准确还原控制柜的实际占地尺寸、操作空间需求，设计师可以提前模拟操作人员的操作动线，验证工件上下料路径是否会和控制柜发生干涉，也能提前规划电气走线的桥架路径，避免后期现场安装时出现反复调整的问题。柜体侧面预留了扩展接口的安装空位，可根据实际加工需求加装第四轴接口、高速主轴接口、刀具检测接口等扩展模块，建模时也保留了这些扩展位置的结构特征，方便设计人员根据不同的机床配置做对应的结构调整，无需从零开始重新建模。
