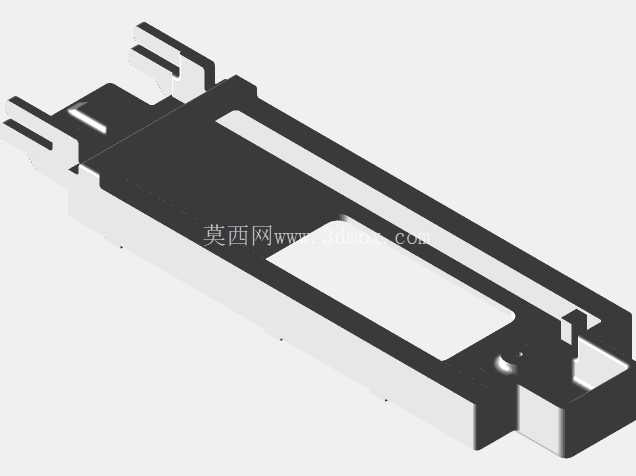

ThinkPad系列笔记本M.2固态硬盘固定托盘支架

在移动工作站的硬件升级与维修场景中，存储介质的可靠固定是保障设备稳定运行的关键环节，尤其是针对联想ThinkPad P50、P51、P70这类高性能移动工作站，其搭载的NGFF M.2 PCIE规格固态硬盘，需要专用的托盘支架完成机箱内的定位与固定，避免设备在移动、震动工况下出现存储介质接触不良、移位甚至硬件损坏的问题。这类支架的核心作用，是在笔记本紧凑的内部空间里，为M.2规格的SSD提供精准的安装定位基准，同时兼顾散热传导、结构限位与电磁屏蔽的辅助作用。

从结构设计思路来看，该支架采用薄型钣金冲压成型的主体结构，整体轮廓完全匹配对应型号笔记本的内置硬盘仓位边界，不存在多余的突出结构，避免安装时与周边的主板元件、散热模组、排线产生干涉。支架主体设置有与机箱螺柱位置完全对应的定位孔位，安装时无需额外打孔或修改原有仓位结构，可直接通过标准紧固件完成固定，适配原厂的装配公差要求。针对M.2 SSD的尺寸特性，支架上预留了对应2280规格长度的存储介质的安装位，端部设置有卡扣式限位结构，可卡住SSD的金手指端对面的尾部，配合螺丝固定点位，限制SSD在X、Y、Z三个轴向的窜动，即使笔记本处于跌落、剧烈震动的运输或使用场景下，存储介质也不会出现松脱。

在功能特性层面，支架主体平面设置有大面积的镂空开窗，一方面是为了降低支架自身重量，适配笔记本轻量化的设计要求，另一方面是为SSD颗粒的散热留出对流空间，避免金属支架完全覆盖SSD表面导致热量堆积，影响持续读写性能。支架边缘做了折边强化处理，在薄板材的基础上提升整体结构刚度，避免安装或拆卸过程中出现形变导致定位失准。同时支架表面做了绝缘涂层处理，防止金属本体与SSD背面的元件焊点接触造成短路，兼顾结构固定与电气安全的双重需求。

从安装边界来看，该支架的整体厚度控制在2mm以内，完全嵌入硬盘仓位的预留空间内，安装完成后上表面与周边结构齐平，不会顶到笔记本的D壳盖板，也不会干涉上方的散热铜管走线。支架的定位公差控制在±0.1mm范围内，确保安装后SSD的金手指端与主板上的M.2插槽完全对齐，不会出现插偏、针脚接触不良的问题。针对不同批次笔记本的仓位细微差异，支架的安装孔位做了微小的长圆孔调节设计，可适配小范围的装配公差，降低安装对位的难度。

在实际维修与升级场景中，这类专用支架是替换故障硬盘、扩容存储容量时的必备结构件，很多老旧工作站的原有支架会因为多次拆装出现金属疲劳、卡扣断裂、定位孔滑牙的问题，更换匹配的支架可以恢复原厂的固定效果，避免第三方通用支架因为尺寸不匹配导致的安装松动、散热不良等问题。设计这类支架时，需要完全复刻原厂的安装点位与轮廓尺寸，不能随意更改结构形状，否则会出现无法装入仓位、与周边元件干涉的问题，建模过程中需要重点核对每个定位孔的坐标、折边的高度、卡扣的位置尺寸，确保与原仓位的适配度达到原厂件的水平。同时要考虑钣金加工的工艺可行性，折边的圆角半径、板材的厚度选择都要匹配常规冲压工艺的要求，避免出现无法加工的结构特征。
