丰田普锐斯II机油滤清器专用拆卸套筒

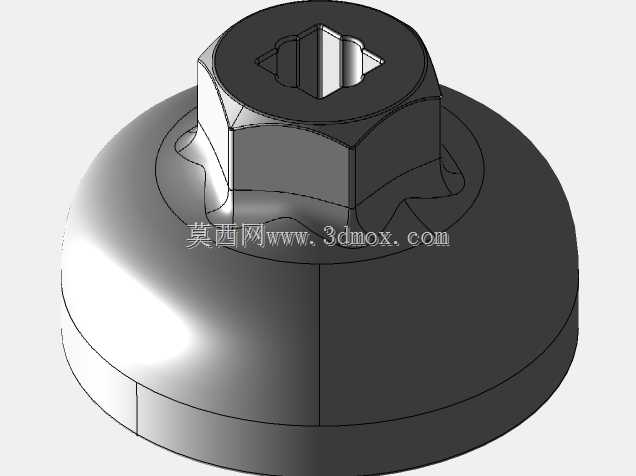

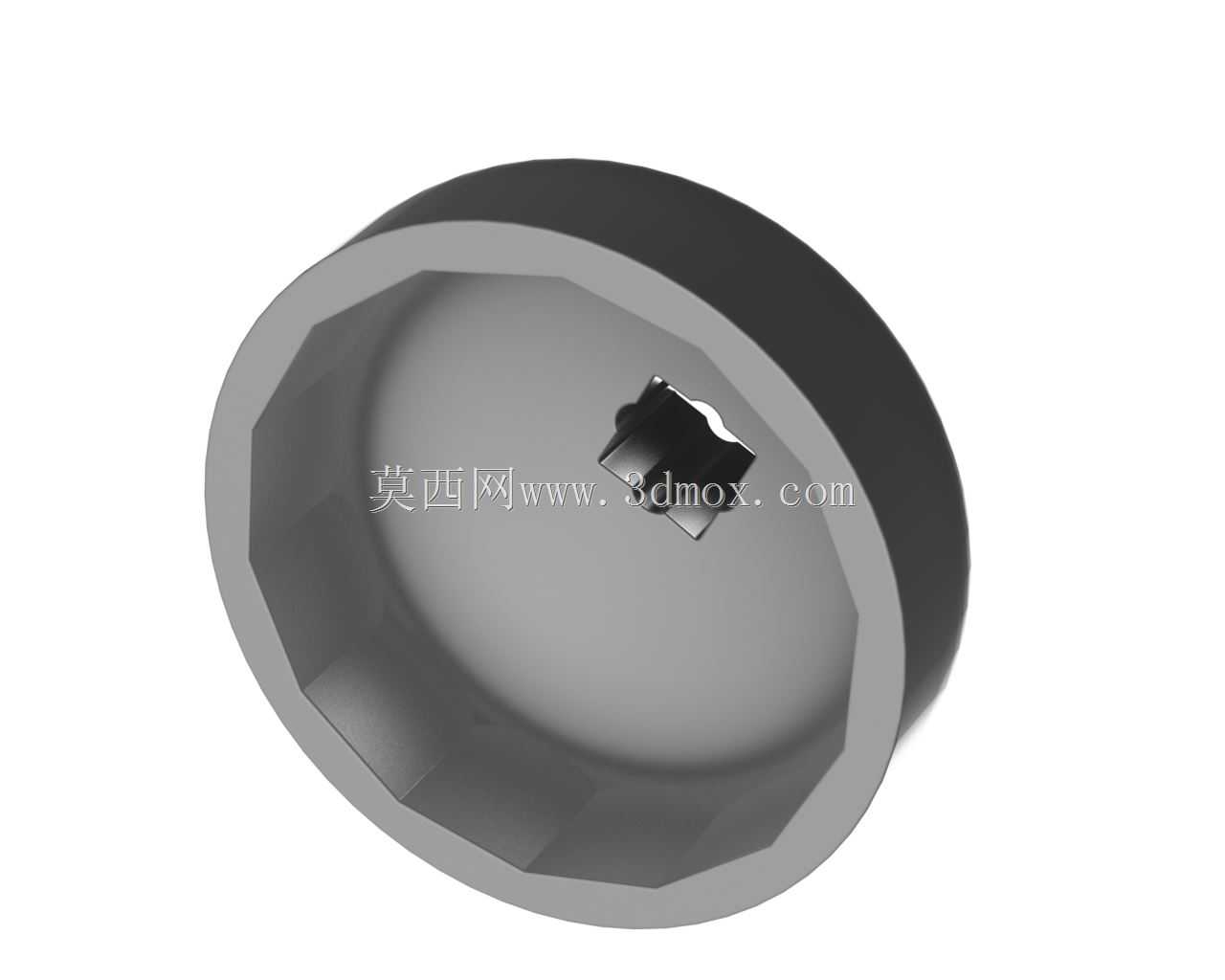

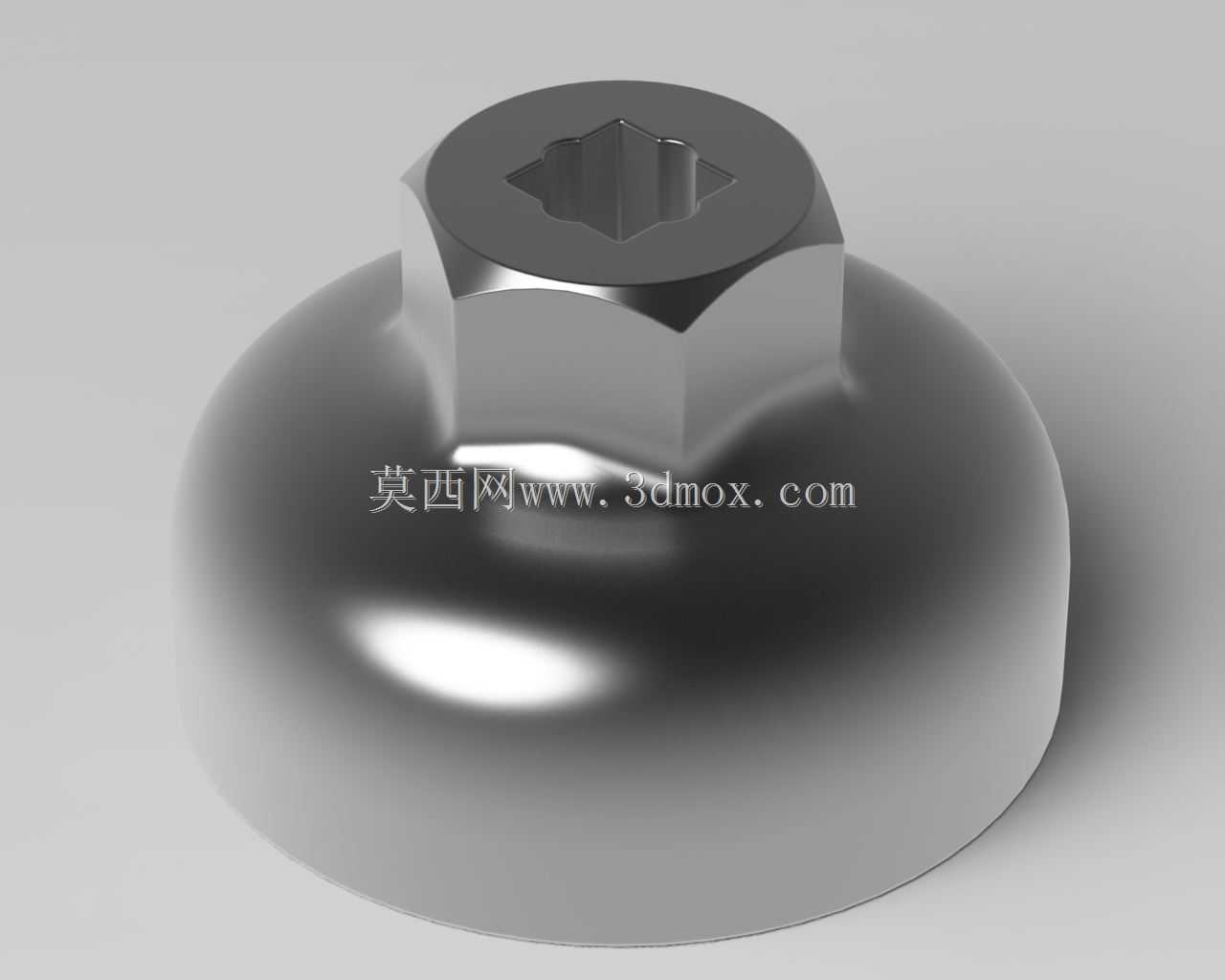

　　在汽车售后维保作业场景中，机油滤清器的拆卸是常规保养流程里的核心操作环节，传统的三爪式、链式滤清器扳手在面对日系车型紧凑布局的发动机舱时，往往容易出现卡滞、打滑，甚至刮伤滤清器壳体导致残油泄漏污染周边部件的问题，这款适配丰田普锐斯II车型的机油滤清器拆卸工具，正是针对这类维保痛点开发的专用工装。从结构设计逻辑来看，工具采用帽式套筒结构，完全匹配目标车型机油滤清器的端盖外形，内侧设置14个等距分布的啮合卡口，卡口的形面公差经过反复校核，与滤清器端盖的14个受力凸台完全贴合，作业时受力均匀分布在整个端盖圆周，不会出现局部应力集中导致的端盖变形、卡口崩裂问题，相比通用型扳手，作业时的同轴度偏差可以控制在0.2mm以内，完全避免打滑脱开的风险。工具的核心啮合尺寸为64mm，这个数值是经过对目标车型原厂机油滤清器端盖的多次实测校准得出的，既保证卡口与凸台的啮合深度达到3mm以上，满足大扭矩拆卸时的强度要求，又不会因为配合间隙过小出现卡滞，在滤清器端盖存在轻微油污、氧化层的工况下也能顺利套入。工具尾部设计了标准32毫米方座连接接口，这个尺寸完全兼容维保行业通用的1/2英寸驱动方杆、棘轮扳手、扭力扳手等常规工具，作业人员不需要额外采购适配的连接附件，日常维保作业时可以直接搭配现有工具组使用，降低了工具配置成本。从实际使用场景出发，这款工具的外形做了针对性的壁厚优化，套筒外壁的最大外径控制在72mm以内，

　　能够顺利伸入普锐斯II车型发动机舱内滤清器周边的狭窄安装空间，不会被周边的管线、支架遮挡，相比通用型帽式扳手，作业时不需要提前拆除周边的遮挡附件，单步作业时间可以缩短40%以上。在材料选型的设计考量上，工具的主体结构采用高强度合金钢一体成型设计，卡口位置做了局部淬火硬化处理，硬度达到HRC42-48，既保证足够的抗扭强度，能够承受拆卸长期未更换的紧固滤清器所需的最大扭矩，又具备足够的韧性，不会因为频繁的冲击载荷出现卡口断裂的问题。套筒的内壁做了磷化防锈处理，在维保车间经常接触油污、水汽的环境下，不会轻易出现锈蚀卡滞的问题，长期使用后依然能保持顺畅的装配手感。在作业流程适配性上，这款工具的端面做了15度的导向倒角，

　　作业时不需要完全目视对准滤清器端盖，凭借倒角的导向作用就能快速套入，在光线不足的地下维保车间、或者车辆举升后作业视角受限的工况下，也能快速完成工具对位，降低作业人员的操作难度。不同于通用型扳手需要根据滤清器尺寸反复调整卡爪位置，这款专用工具套入后即可直接施加扭矩，没有多余的调整步骤，对于日均保养作业量较大的快修门店来说，能够有效提升单工位的作业效率。从安装边界的适配性来看，工具的套筒深度设计为28mm，刚好覆盖滤清器端盖的受力凸台位置，不会过度深入触碰滤清器的罐体部分，避免拆卸过程中挤压罐体导致的密封垫错位、残油泄漏问题，同时套筒尾部的方座位置做了加厚处理，承受大扭矩时不会出现方座变形、打滑的问题，与驱动杆的配合间隙控制在合理范围，

　　施加扭矩时没有明显的松旷量，力矩传递效率更高。在日常维保作业中，使用这款专用工具还能有效避免传统扳手容易刮伤滤清器周边发动机部件漆面、碰坏管线接头的问题，因为工具与滤清器的配合完全同轴，作业过程中工具不会出现径向的晃动，作业范围完全控制在滤清器端盖的圆周范围内，对周边部件的防护效果更好。对于三维结构设计从业者来说，这类专用维保工具的设计核心，在于完全贴合目标工件的实际尺寸与作业场景的空间约束，不能照搬通用工具的结构参数，需要在实测目标工件的外形尺寸、安装空间、作业扭矩需求的基础上，平衡工具的强度、操作便利性、适配性之间的关系，每一处尺寸的设定都要对应实际作业中的痛点，比如卡口的啮合深度、方座的连接尺寸、套筒的外径与深度，都是经过实际作业反复验证后确定的最优参数，没有多余的设计冗余，也不会因为参数不足导致功能缺陷。
