3D打印机销孔配合精度校验测试块

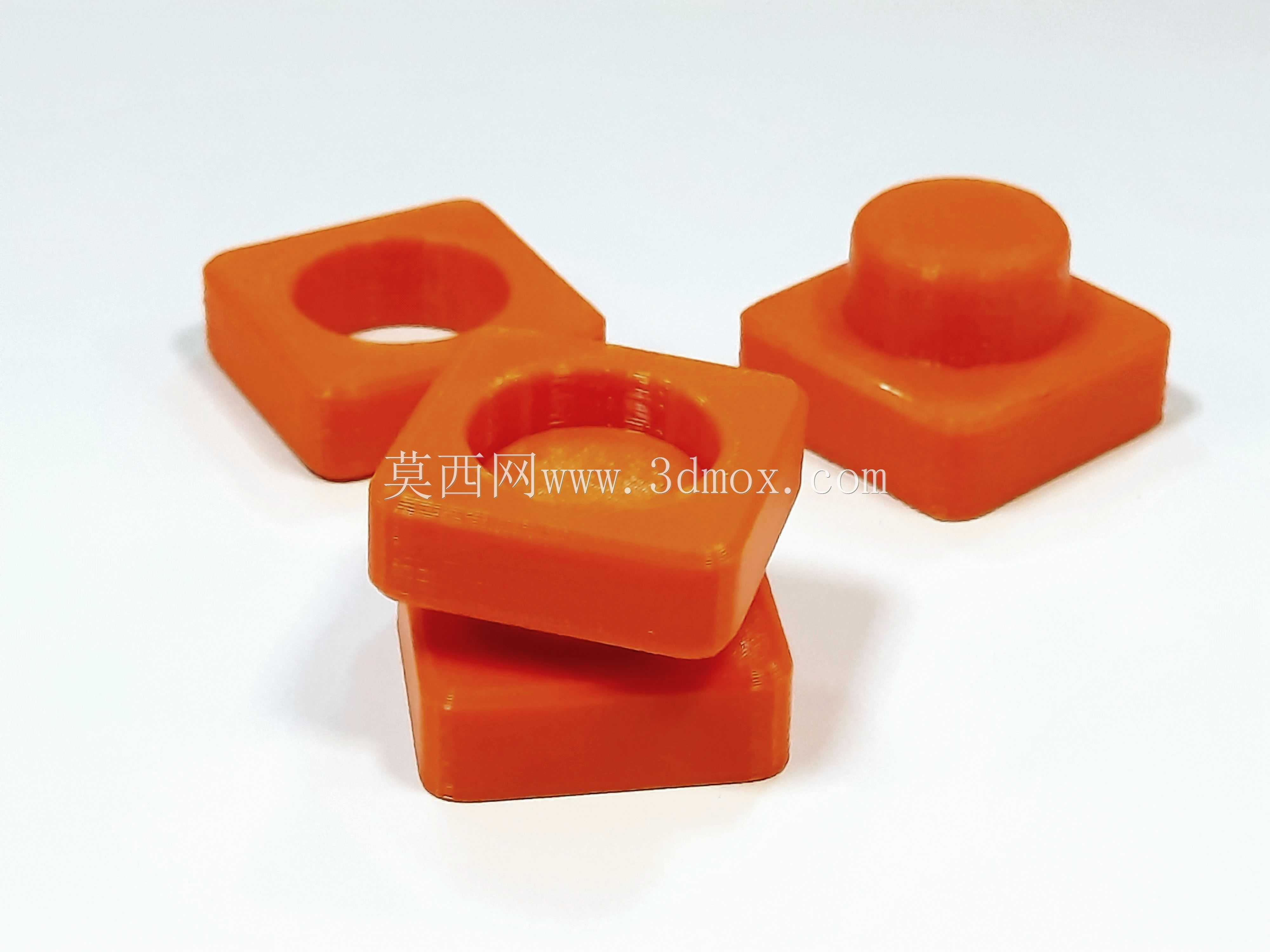

　　在桌面级FDM与光固化3D打印的实际生产场景中，设备成型精度的一致性始终是结构件打样、功能件试制环节的核心校验项，不少从业者在完成设备调平、流量校准、步进电机参数整定后，仍会遇到装配孔与销轴配合过松无法定位、过紧无法压装的问题，这类问题往往源于设备XY轴联动的成型公差、材料冷却收缩率的累积偏差，仅靠单点尺寸测量无法完全复现实际装配的配合状态，这组销孔测试块正是针对这类场景设计的专用校验工装。整套测试块分为两个独立可打印单元，分别为带20毫米内孔的方形基座件、带20毫米外凸圆柱的方形凸台件，两个单元的方形外轮廓尺寸完全一致，外边缘做了极小的倒角处理，避免打印过程中边缘翘曲影响基准面的贴合度，

　　基座件的内孔与凸台件的外圆柱采用基孔制配合设计，公称尺寸统一设定为20毫米，覆盖了日常结构设计中最常用的中等尺寸销轴配合区间，测试时无需额外辅助量具，仅需将打印完成的凸台圆柱对准基座内孔缓慢压入，即可直观判断当前打印参数下的尺寸偏差方向：若凸台可无阻力滑入孔内且径向无明显晃动，说明当前设备成型尺寸处于合理的间隙配合区间，可满足常规定位装配需求；若凸台需要施加较大外力才能压入甚至无法进入孔位，说明XY轴成型存在正向尺寸偏差，需要适当调整打印流量、水平补偿或者收缩率补偿参数；若凸台放入后存在明显径向旷量，说明成型存在负向尺寸偏差，需要排查皮带张紧度、步进电机电流不足导致的丢步问题。从设计思路上看，这套测试块刻意简化了非必要的复杂结构，

　　整体采用等壁厚设计，方形基座的壁厚均匀控制在5毫米，既避免了厚壁位置打印过程中的冷却收缩变形，也减少了薄壁结构打印时的振纹对配合面精度的影响，两个测试件的底面均为完整平面，打印时可直接贴合热床平台，无需添加额外支撑，既减少了支撑拆除带来的表面损伤，也保证了配合圆柱与内孔的轴向垂直度，避免因基准面倾斜导致的配合卡滞误判。在实际使用场景中，这套测试块可用于新设备开箱后的首次精度验收，也可用于更换不同品牌耗材、调整打印温度、修改层厚参数后的快速校验，相比传统的单尺寸方块测量，这种互配式测试更贴近实际装配工况，能捕捉到千分尺单点测量无法发现的形位公差问题，比如内孔的圆度偏差、圆柱的锥度偏差，这类偏差在单点测量时可能显示尺寸合格，

　　但实际装配时会出现局部卡滞、配合松紧不一致的问题。测试块的安装边界没有特殊要求，打印时只要保证平台附着力足够，无需额外的固定结构，两个测试件可并排布置在打印平台同一区域，保证两者处于相同的打印温场环境下，减少环境温度差异带来的收缩率偏差，测试完成后的测试块也可作为日常设备状态巡检的快速校验件，每次设备维护、皮带调整后打印一组，即可快速确认设备成型精度是否处于正常区间，无需打印完整的复杂装配体来验证参数，大幅节省校验时间与耗材成本。对于三维建模从业者而言，这类测试块的设计逻辑也具备参考价值，在设计需要3D打印验证的装配结构时，可先参照这套测试块的配合公差区间，根据所使用的打印工艺预留合理的配合间隙，避免反复调整模型尺寸的重复工作，尤其是在做小批量功能件打印时，提前用同批次参数打印这套测试块确认公差带，可大幅提升整套装配体的一次打印成功率，减少因配合尺寸偏差导致的零件报废。
