手持式角向切割磨削电动工具结构设计

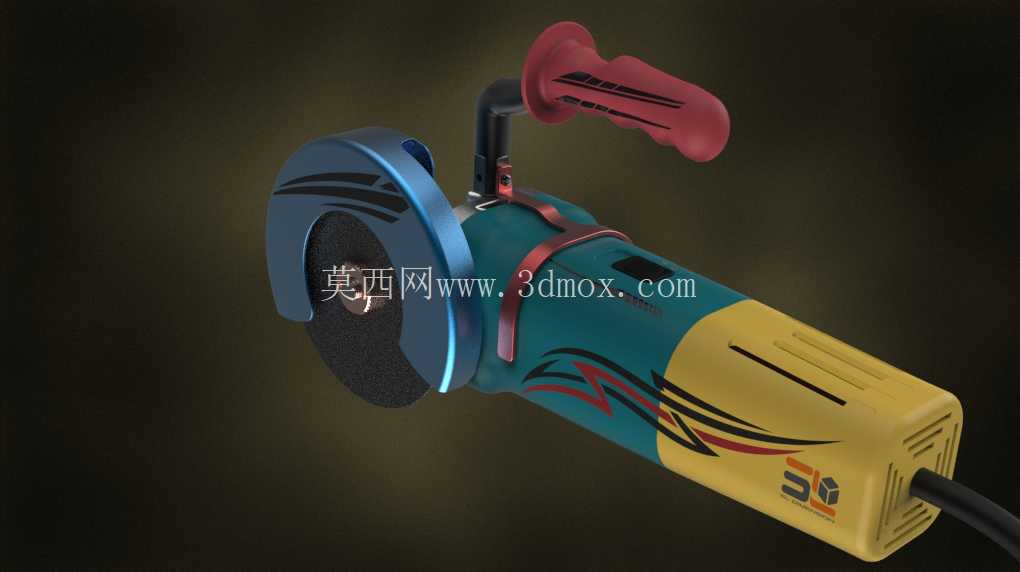

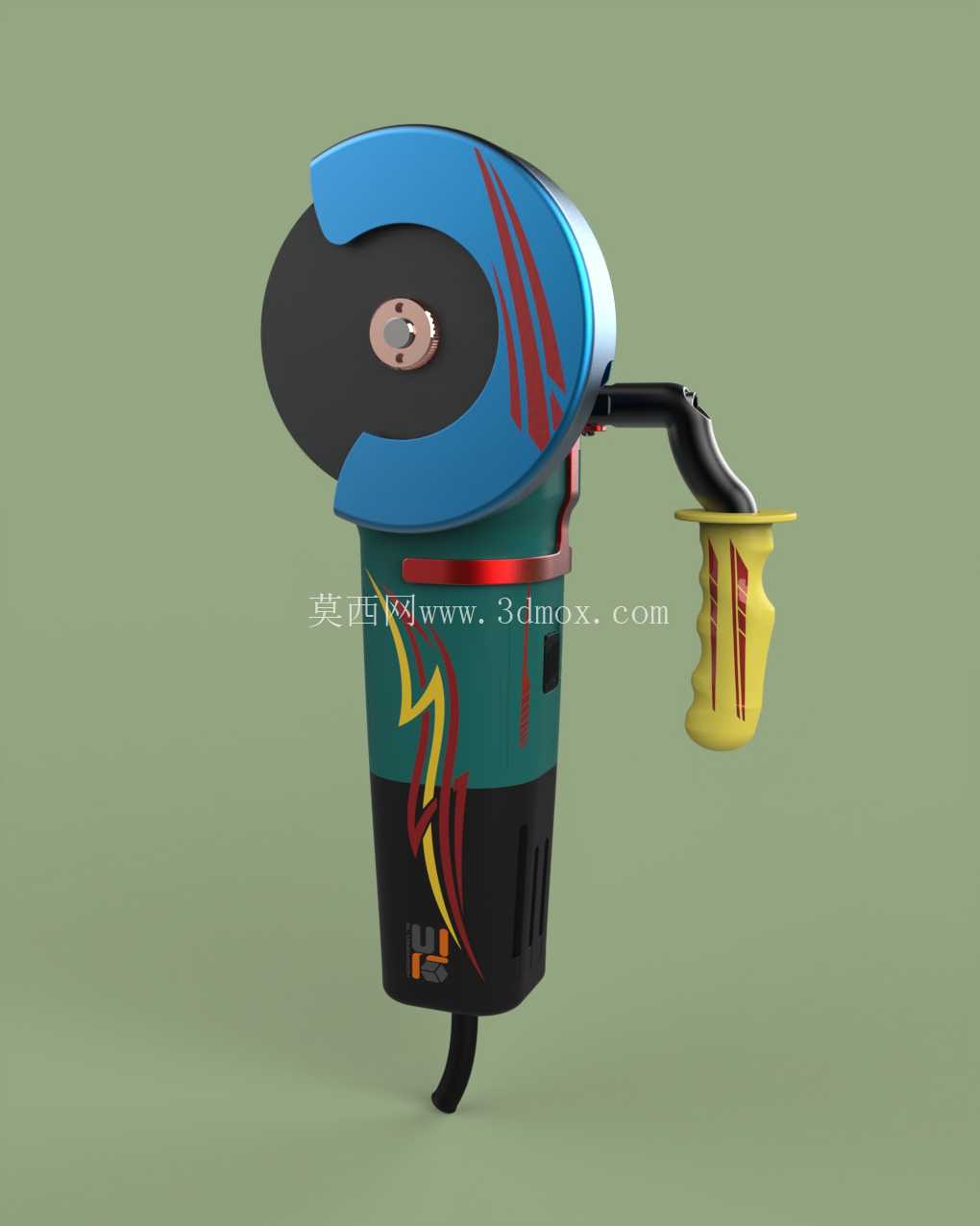

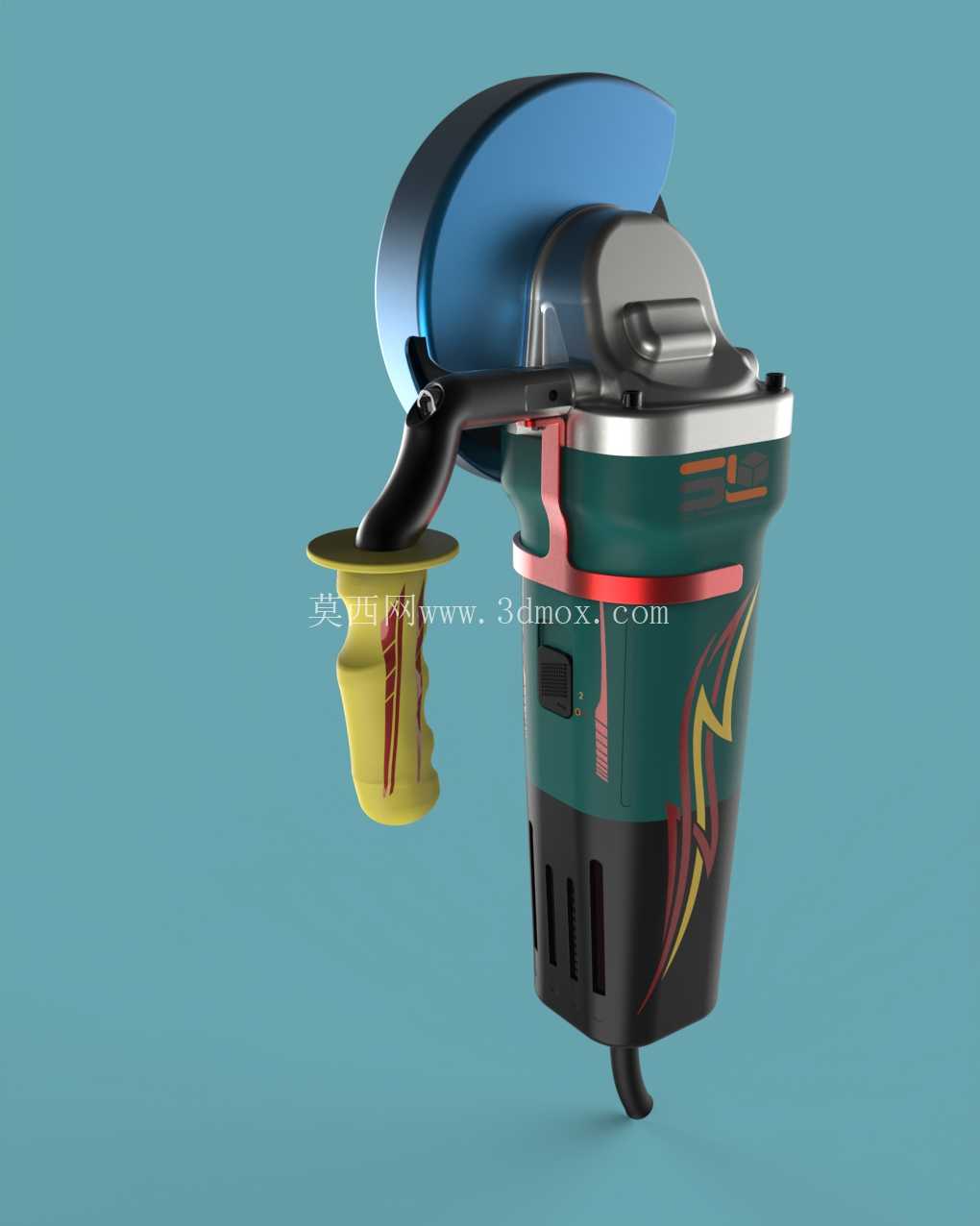

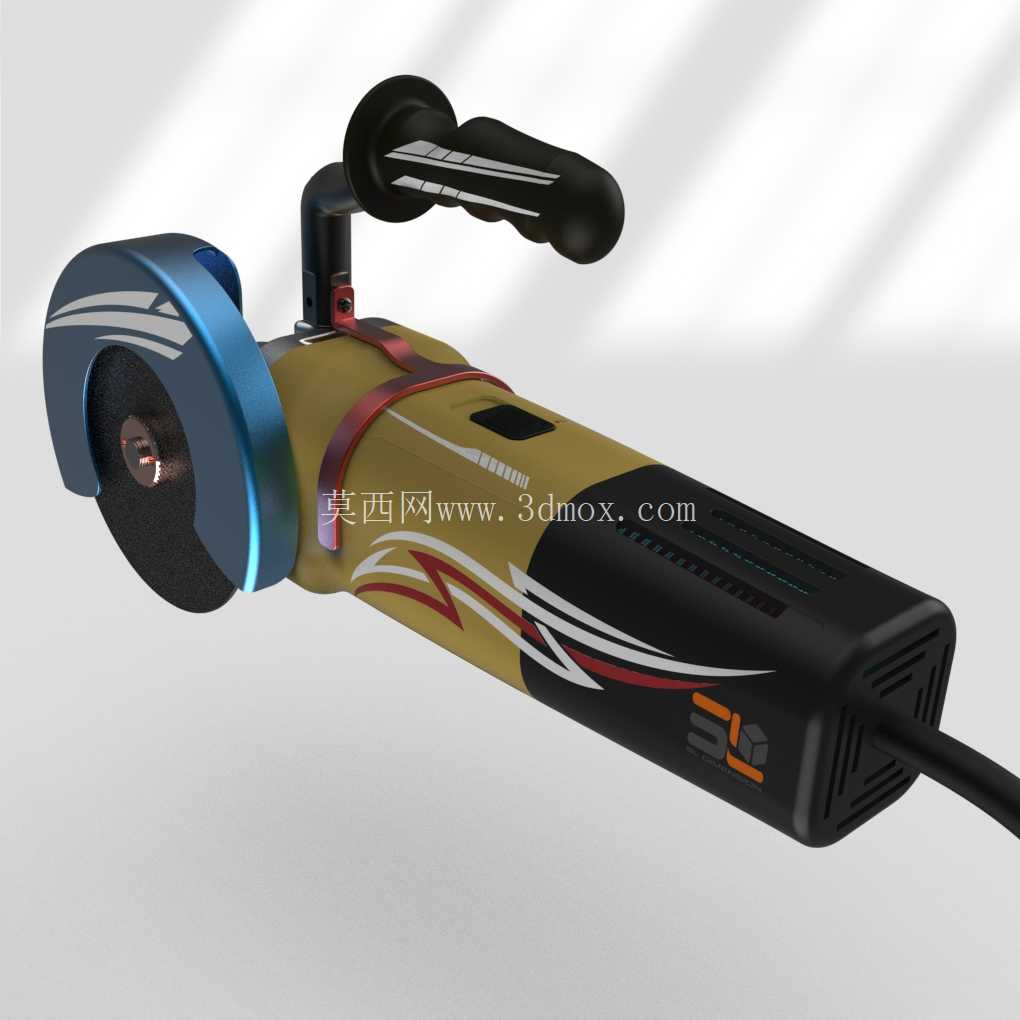

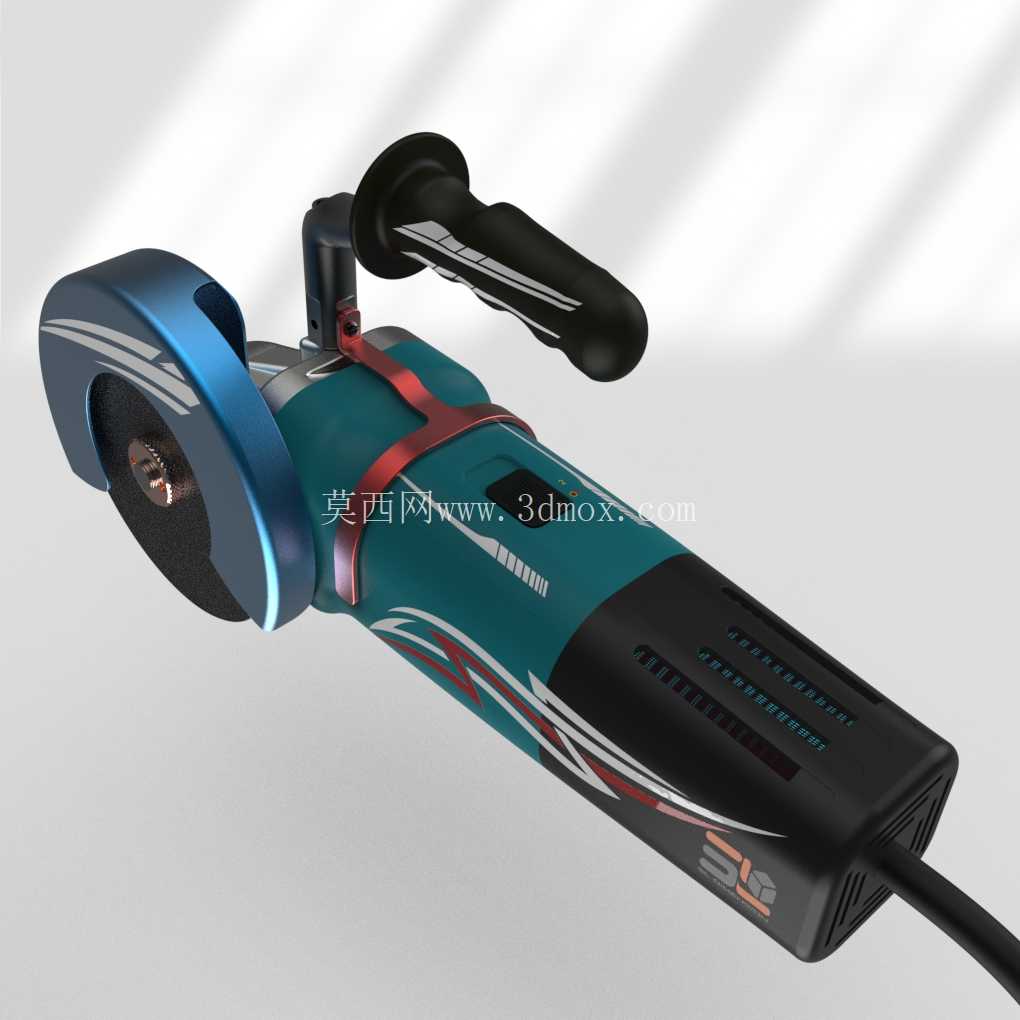

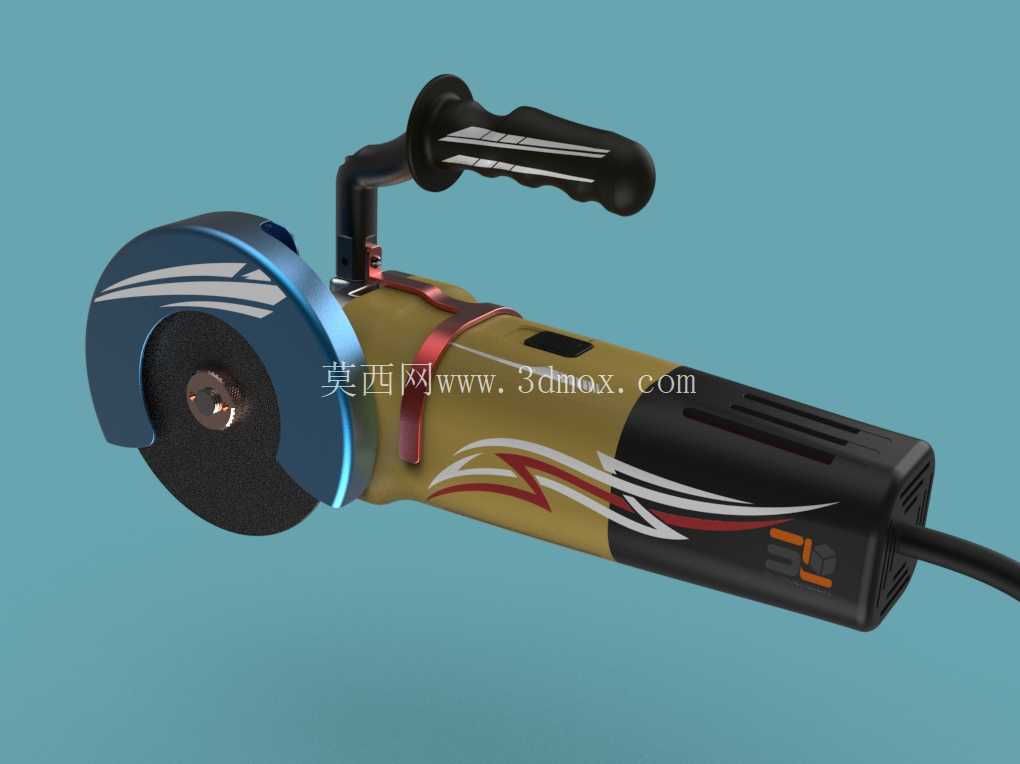

　　这款手持电动工具的核心应用场景覆盖金属构件现场修配、小型钢结构件下料打磨、五金件焊缝余高清理、家装水电作业中管材切割与墙面开槽、汽修场景下钣金件毛刺去除与锈蚀层打磨等多类现场作业场景，区别于固定式磨削设备，它无需复杂的工件装夹流程，操作人员可单手握持辅助手柄、另一只手把控主机机身，灵活调整作业角度，适配狭小空间内的加工作业需求。从实际功能来看，它依靠高速旋转的薄片砂轮完成两类核心作业：当安装树脂切割片时，可对厚度10mm以内的普通碳钢板、薄壁钢管、小型角铝等型材进行直线或曲线裁切，切割进给过程中依靠砂轮磨粒的微量切削实现材料去除，不会像锯切类工具那样产生较大的切削冲击力；更换钹形砂轮片或百叶轮之后，可完成金属表面焊疤打磨、锈蚀层清除、毛刺飞边修磨、坡口修整等作业，部分工况下更换专用抛光轮还可完成金属表面的精抛处理。从结构设计思路来看，整体采用直筒式主机身搭配侧置辅助手柄的布局，主机身内部沿轴向依次排布串激电机、减速齿轮组、输出主轴，动力从电机输出后经一对锥齿轮完成90度转向，将扭矩传递到垂直于机身轴线的输出端，带动砂轮片高速旋转，这种传动布局既可以压缩整机的径向尺寸，又能让操作人员握持时的施力方向与作业反扭矩方向形成合理的力臂，降低长时间作业的疲劳感。

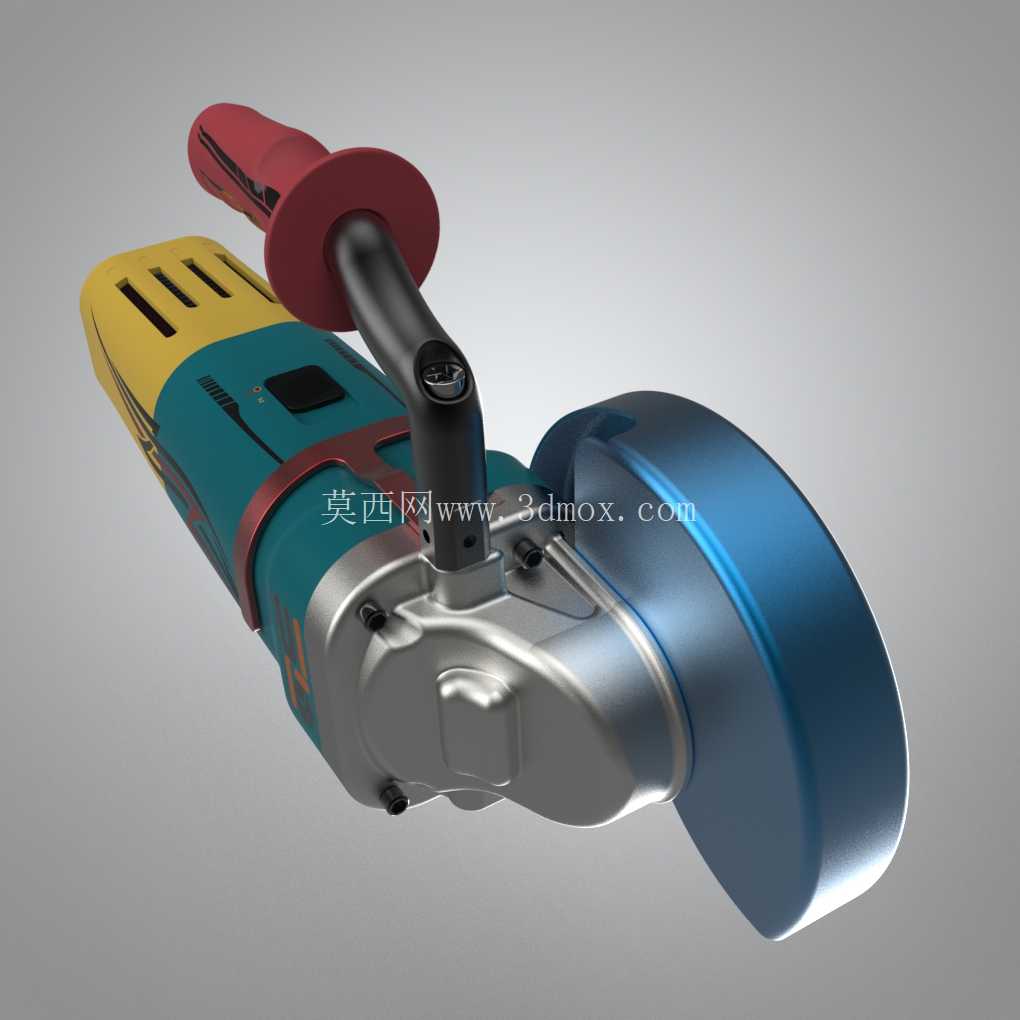

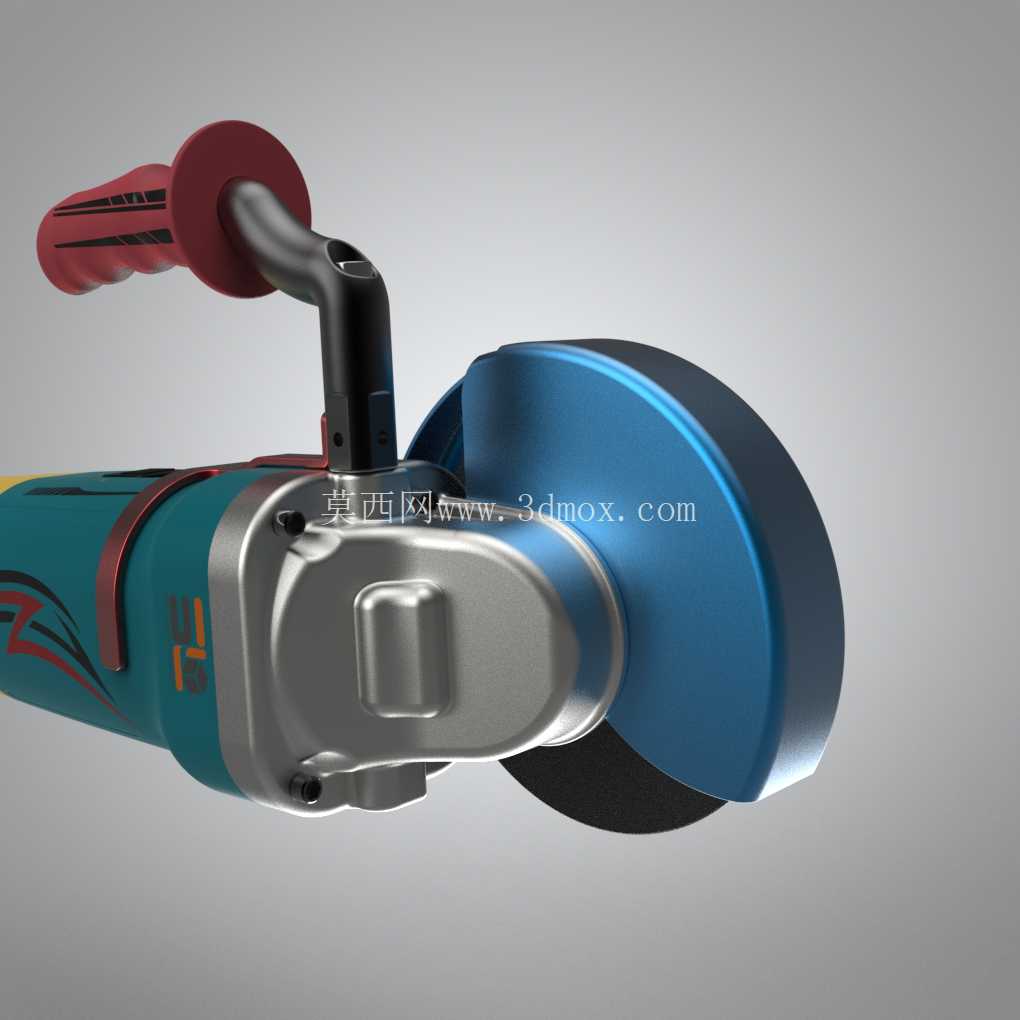

　　机身外壳采用分段式结构，靠近输出端的头壳部分承担齿轮传动的支撑载荷，设计有加强筋结构提升刚性，同时预留砂轮护罩的安装卡位，护罩可沿主轴圆周方向调整角度，根据切割或打磨的作业方向遮挡飞溅的磨屑与火花，避免碎屑朝向操作人员方向飞溅；机身中段为电机容纳腔，外壳表面设计有凹凸的防滑纹理，同时开设多组进风槽，配合电机尾部的风叶实现运转过程中的强制风冷，带走电机绕组与齿轮组运转产生的热量，避免长时间连续作业出现过热烧机的问题；机身尾部设计有电源线防弯折护套，避免作业过程中电源线反复弯折出现线芯断裂的问题。

　　辅助手柄采用螺纹连接结构，可根据操作人员的使用习惯选择安装在头壳的左侧或右侧螺纹孔内，手柄表面设计有符合人体工学的弧形凹陷与防滑凸点，握持时可更好地对抗作业过程中的振动与反扭矩，提升操作稳定性。输出端设计有快拆式砂轮锁紧结构，无需专用工具即可完成砂轮片的更换，压板的压紧面做了平面度处理，避免砂轮片安装后出现偏摆导致的运转抖动问题。从安装边界与尺寸适配来看，整机长度控制在350mm以内，头壳部分最大回转直径不超过120mm，可适配常规100mm直径的标准砂轮片，作业时砂轮片的最大切割深度约25mm，可满足绝大多数现场小型加工作业的深度需求；机身握持部分的直径设计为65mm左右，符合成年人手掌的握持尺寸范围，辅助手柄的长度约110mm，握持时手掌可完全包裹手柄，施力过程更稳定。整机的重心设计在靠近机身握持段的中点位置，握持时不会出现头重脚轻的下坠感，配合机身表面的防滑结构，单手握持时也可保持较好的平衡。在细节设计上，开关按键设置在机身握持段的上方位置，操作人员握持机身时可通过拇指方便地按动开关，开关采用带自锁的结构设计，持续作业时无需一直按压按键，降低长时间操作的疲劳感；头壳与机身的连接位置设计有密封结构，避免磨削产生的金属粉尘进入齿轮腔与电机腔，延长内部传动部件与电机的使用寿命。

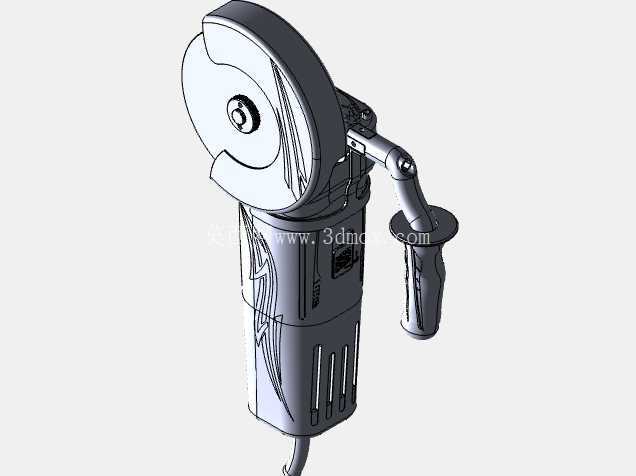

　　这类手持磨削切割工具的设计核心是在保证动力输出足够的前提下，尽可能压缩整机重量与外形尺寸，同时兼顾操作的安全性与舒适性，不同于工业级固定式磨床的大余量高精度加工定位，它的核心优势是灵活便携，可移动到工件所在位置完成加工作业，尤其适合装配现场、维修场景、户外作业等无法移动工件的场合，填补了固定式加工设备无法覆盖的零散加工作业需求。在结构建模过程中，需要重点关注齿轮传动的啮合间隙、主轴的径向跳动公差、各连接部位的密封结构、外壳的强度校核等关键点，比如输出主轴的径向跳动需要控制在0.1mm以内，避免砂轮片高速旋转时出现过大的抖动，既影响加工精度，也会带来安全隐患；护罩的安装结构需要保证足够的锁紧力，作业过程中不会因为振动出现角度偏移；机身的通风道设计需要形成顺畅的进风出风路径，避免出现气流短路影响散热效果。
