CNC铣床用可调式工件夹紧电源钳结构

在CNC铣床的日常加工场景里，工件装夹的可靠性直接决定了加工精度、加工效率甚至操作安全性，这类小型夹紧电源钳正是针对小型精密零件加工场景开发的紧凑型夹持部件，区别于传统大型机用虎钳的大行程、大夹持力设计，它更适配小型加工中心、桌面型CNC设备上的小尺寸坯料装夹需求，尤其适合有色金属、工程塑料等易变形材料的轻切削加工工序。从实际使用场景来看，这类夹紧钳常被布置在铣床工作台的T型槽阵列中，可单组使用夹持小型方块、异形坯料，也可多组阵列排布配合工装板实现多工件同步装夹，在批量加工小型结构件时能大幅减少换件装夹的辅助时间。

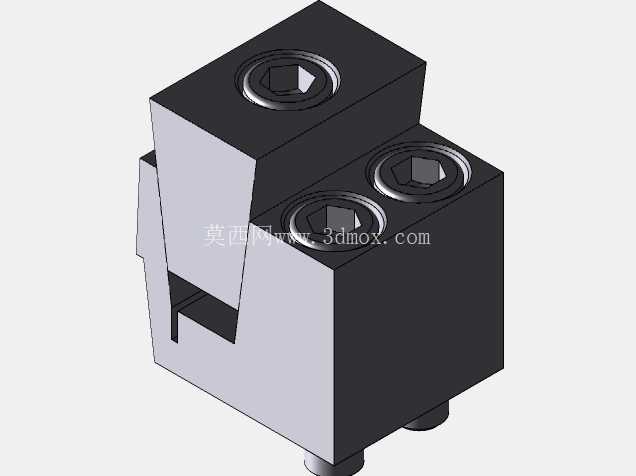

从功能特性上看，该夹紧钳采用分体式叠层结构设计，主体分为基座、夹紧滑块、锁紧驱动三个核心部分，基座部分预留了与工作台T型槽匹配的安装孔位，可通过T型螺栓直接固定在机床工作台上，安装时无需额外制作过渡连接板，安装边界控制在极小的空间范围内，不会占用过多工作台有效行程，对于工作台行程有限的小型CNC设备来说，这种紧凑的安装尺寸优势十分明显。夹紧滑块采用斜楔推进的力学结构，锁紧时通过顶部的内六角螺栓施加扭矩，带动斜楔面产生垂直向下与水平向前的复合夹紧力，既可以保证水平方向对工件的夹持推力，又能通过向下的分力避免工件在切削受力时向上翘起，相比传统平口钳单一水平方向的夹持力，这种复合受力结构能有效降低薄壁工件装夹变形的概率。

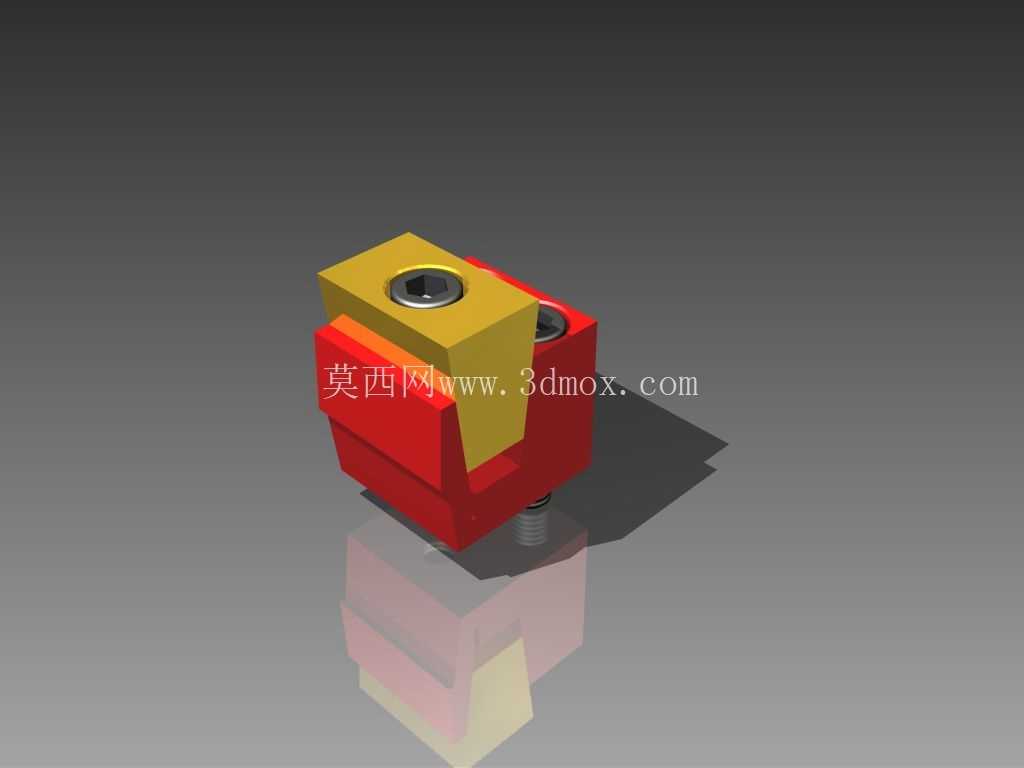

设计思路上，这款夹紧钳没有采用复杂的液压或气动驱动结构，完全依靠纯机械结构实现锁紧，没有额外的管路、驱动元件布置需求，日常维护仅需定期清理斜楔面的切屑、加注少量润滑脂即可，在切削液喷淋、金属切屑飞溅的恶劣加工环境中，纯机械结构的故障率远低于带动力元件的夹紧装置，非常适合加工现场长时间连续作业的使用需求。外观上采用了高辨识度的分色设计，不同功能部件采用差异化的表面处理颜色，操作人员在装夹工件时可以快速识别夹紧操作位、工件贴合面、安装基准面，减少装夹操作时的误判概率，同时表面的硬质氧化处理层可以抵御切削液的腐蚀，避免长期使用后出现锈蚀卡滞的问题。

从尺寸边界来看，该夹紧钳的整体轮廓控制在手掌大小的范围内，夹持行程适配10-50mm厚度的小型坯料，锁紧螺栓采用标准内六角规格，可与机床配套的标准内六角扳手通用，无需准备专用操作工具。在实际加工验证中，这类小型夹紧钳配合铣床的顺铣加工工艺时，可承受的侧向切削力完全满足铝合金、亚克力等材料的铣削、钻孔、攻丝工序需求，当加工钢件时可通过多组夹紧钳对称布置的方式分散切削受力，避免单组夹持力不足导致的工件移位问题。另外，该夹紧钳的夹紧面做了细齿防滑处理，但齿高控制在0.2mm以内，既可以保证足够的夹持摩擦力，又不会在工件表面留下过深的装夹压痕，减少后续去毛刺、表面处理的工序工作量。

在工装配套层面，这类夹紧钳可与标准机床垫块、V型块配合使用，实现圆形棒料、异形轮廓工件的装夹，不需要针对特殊工件定制专用夹具，大幅降低小批量零件加工的工装制作成本。很多小型加工车间在做打样零件、小批量定制件加工时，都会配备多组这类紧凑型夹紧钳，搭配组合使用可以灵活适配各种不规则形状的坯料装夹，相比通用平口钳的固定钳口限制，这种分体式夹紧钳的布置灵活性更高，甚至可以实现工件悬空部位的辅助支撑夹紧，解决长条形零件加工时的颤振问题。结构设计上所有棱边都做了倒角处理，没有尖锐的毛刺棱角，操作人员在工作台面上操作时不会被划伤，符合机床工装的安全设计要求，所有配合面都采用了研磨加工，装配后滑块的移动间隙控制在0.02mm以内，锁紧时不会出现滑块抬升的问题，保证装夹后的工件定位精度稳定在0.01mm级别，完全满足精密零件加工的装夹精度要求。
