超市购物车万向活动脚轮结构设计

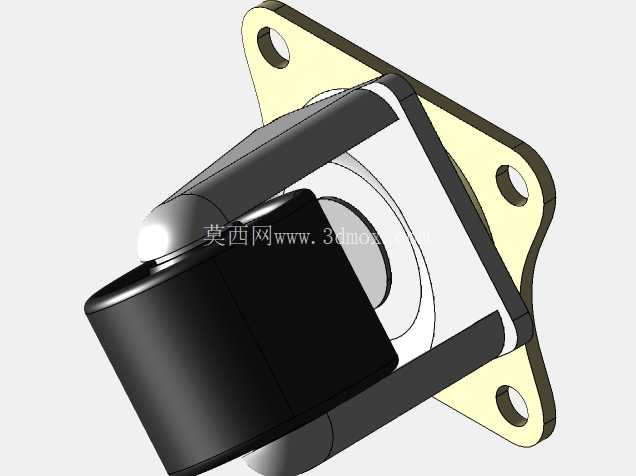

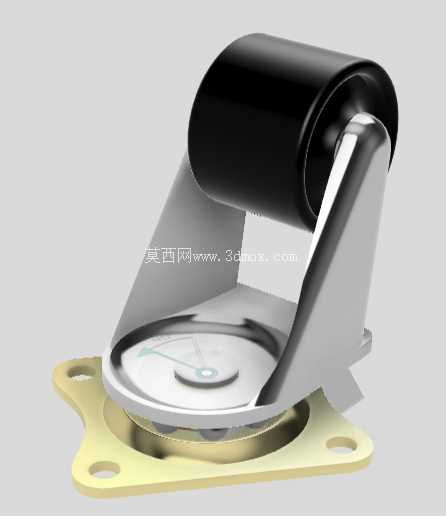

　　日常商超场景里随处可见的购物车，其转向灵活性、推行顺滑度的核心影响部件，就是底部配套的万向活动脚轮，这类脚轮的结构设计合理性，直接决定了购物车在狭窄货架通道内的转向避让、重载推行、过坎缓冲的实际使用体验。不同于定向脚轮仅能沿固定方向行进的结构局限，这款万向脚轮采用回转支承式的安装底座结构，底部带四个安装孔的菱形冲压安装板，可通过螺栓紧固直接固定在购物车底部的车架横梁上，安装板上方的回转副采用钢珠滚道结构，能够实现360度水平方向的自由回转，推行过程中无需额外调整车身角度，即可顺着推力方向自动调整行进朝向，适配商超通道内频繁转向、避让行人与货架的使用需求。

　　滚轮部分采用黑色高耐磨橡塑材质，轮面做了微弧面处理，既能够降低与瓷砖、环氧地坪等商超常见地面的滚动摩擦阻力，减少推行时的噪音，也能在经过地面接缝、小尺寸障碍物时，借助弧面的导向作用顺利通过，避免卡滞。连接滚轮与回转底座的支架采用弯折冲压成型的金属结构，两侧支架臂同轴固定滚轮的中心转轴，支架与回转底座之间采用铆接结构连接，既保证了连接强度，也预留了足够的回转间隙，避免转向过程中出现结构干涉。从安装边界来看，这款脚轮的菱形安装板四个安装孔呈对称分布，孔位间距适配常规购物车底部的安装预留尺寸，安装后整体高度处于常规购物车底盘离地间隙的合理区间，不会出现底盘过低剐蹭地面、或是过高导致车身重心不稳的问题。

　　滚轮的宽度与直径经过匹配设计，既保证了单轮的承重能力能够满足购物车满载商品时的载荷要求，也不会因为轮体过宽导致转向阻力过大。这款模型附带了动作演示结构，能够直观展示脚轮在推行过程中的滚轮转动、万向转向的联动状态，对于结构设计从业者来说，可以参考这类万向脚轮的回转副结构、支架受力结构的设计思路，在设计小型周转车、移动工作台、轻型移动设备的行走部件时，借鉴其载荷分布、间隙预留、安装适配的设计逻辑；对于设备选型人员来说，也可以通过模型直观了解这类轻型万向脚轮的结构组成，判断其是否适配自身设备的移动需求。

　　在实际结构设计过程中，这类轻型万向脚轮需要重点关注回转副的防尘设计，商超环境中存在的灰尘、散落的细小杂物如果进入滚道，会导致转向卡滞、推行阻力增大，因此在滚道位置通常会配套防尘密封圈，阻挡杂物进入；滚轮的转轴位置需要预留润滑空间，长期使用过程中定期补充润滑脂，降低转轴磨损，延长脚轮的使用寿命。支架部分的弯折角度需要经过受力校核，满载状态下支架承受竖直方向的载荷以及转向时的侧向力，弯折处的圆角处理、板材厚度选择都需要匹配额定载荷，避免长期使用出现支架变形、轮体偏摆的问题。安装板的厚度也需要根据载荷做匹配，过薄的安装板在长期受力后会出现变形，导致安装孔位错位、脚轮固定松动。这款脚轮的结构属于典型的轻型万向活动脚轮设计，除了商超购物车场景外，也可适配轻型移动货架、小型工具车、家用移动置物架等多种需要灵活移动的轻型设备，其结构简单、安装便捷、转向灵活的特点，能够满足多数低速轻载场景下的移动行走需求。
