镀锌钢制支架橡胶轮面工业脚轮结构

在车间周转工装、仓储货架、轻型自动化输送接驳台、中小型设备移动基座的设计选型环节，脚轮作为直接决定设备移动灵活性、驻停稳定性的基础部件，其结构合理性往往会影响整套设备的现场使用体验。这款采用镀锌钢制支架搭配橡胶轮胎的脚轮，在结构设计上充分考虑了工业场景下的高频移动、地面适配、安装便捷性等核心需求，没有冗余的装饰性结构，所有几何特征都服务于实际使用功能。

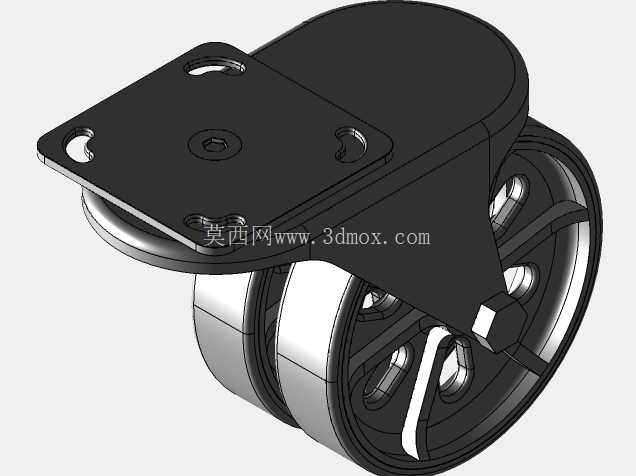

从安装边界来看，这款脚轮的顶部采用方形四孔安装法兰，法兰盘上的四个安装孔位呈对称矩形分布，孔位间距适配常规工业设备底部的安装槽钢、方管焊接基座的通用孔距，安装时不需要额外做复杂的转接板加工，直接通过螺栓即可完成与设备主体的紧固连接，安装面的平面度公差控制在合理范围内，避免安装后出现支架偏斜、轮子转动卡滞的问题。支架主体采用钢制冲压成型工艺，整体为弧形过渡的支撑臂结构，转向回转中心与轮子的承重中心做了偏心量匹配，这个偏心距离经过反复校核，既保证转向时的力矩足够小，推动设备转向时不会出现卡涩、费力的情况，又不会因为偏心量过大导致设备移动时轮子出现左右摆振、行走轨迹偏移的问题。

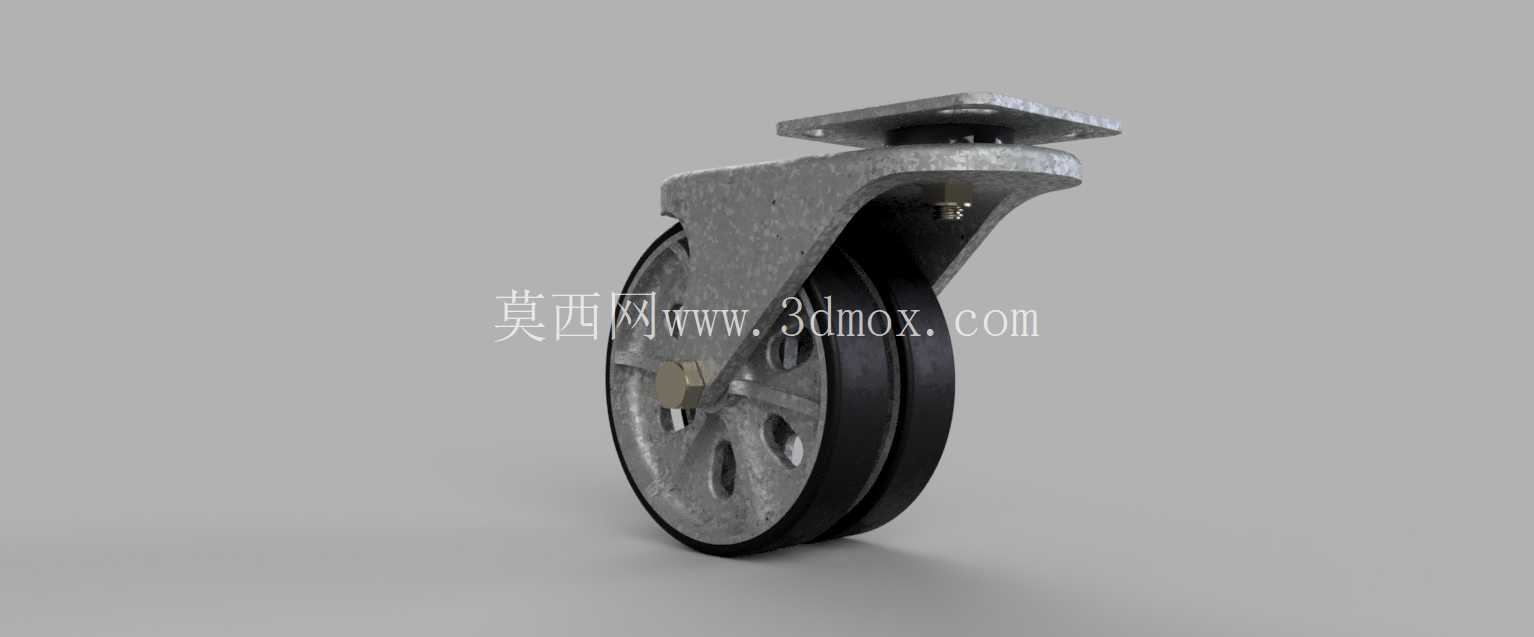

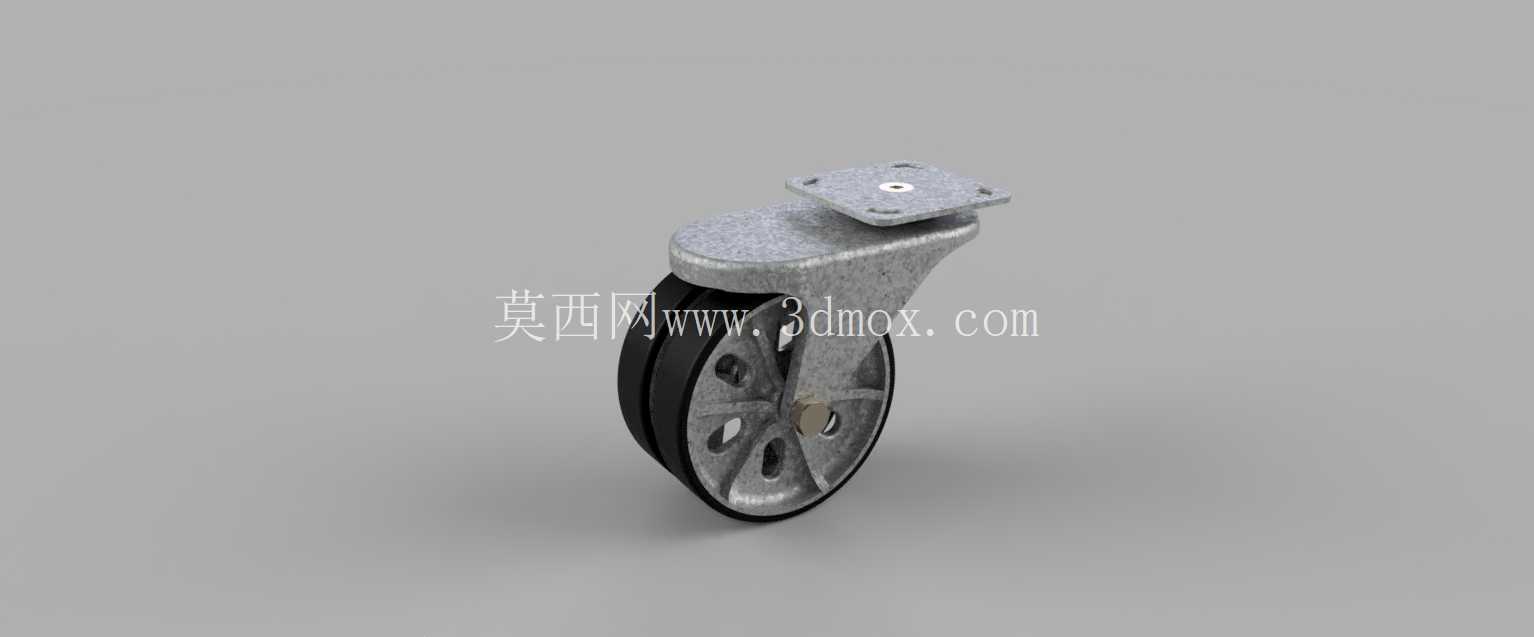

轮子部分采用双轮面并排的橡胶轮胎结构，轮芯为镀锌钢制辐条式支撑，橡胶轮面的硬度控制在兼顾承重与减震的区间，在车间环氧地坪、水泥地面、普通沥青路面上移动时，橡胶材质可以有效吸收地面微小凸起带来的振动，避免设备上搭载的精密元器件因为频繁振动出现接线松动、精度偏移的问题，同时橡胶材质不会划伤环氧地坪表面，适合在洁净车间、成品仓储区域使用。双轮面的设计相比同宽度的单轮结构，拥有更大的接地接触面积，同等承重下对地面的压强更小，在软质地面上移动时不容易出现陷轮问题，同时双轮结构在转向时的转动阻力更小，重载状态下转向操作更轻便。轮芯的辐条采用镂空结构，在保证整体结构强度满足承重要求的前提下，尽可能降低了脚轮自身的重量，减少了设备整体的无效负载。

支架表面的镀锌处理，是针对工业场景中常见的潮湿、轻微腐蚀环境做的表面防护，在普通生产车间、常温仓储环境下长期使用不会轻易出现锈蚀、涂层脱落的问题，不需要频繁做表面维护。轮子与支架的连接部位采用铆接式转轴结构，转轴配合面的间隙控制合理，既保证轮子可以顺畅绕轴转动，又不会因为间隙过大出现轮子晃动、行驶噪音过大的问题，转轴部位的润滑结构做了内置设计，日常使用中不需要频繁加注润滑脂即可保证长时间的转动顺畅。

在实际选型应用中，这类脚轮通常适配单轮承重在数百公斤级的轻型移动设备，比如车间内的工具周转车、线边物料架、小型检测设备移动基座、商用展示设备移动底座等场景。设计建模过程中，需要重点关注几个关键尺寸的匹配：首先是安装法兰的孔位坐标，必须与设备底部的安装梁孔位完全对应，避免现场安装时出现孔位错位无法装配的问题；其次是支架的回转半径，要保证脚轮在做360度转向时，支架、轮子的所有外轮廓都不会与设备底部的加强筋、安装梁、外置管线等部件发生干涉，很多新手设计师在做脚轮选型建模时，容易忽略转向时的轮廓扫掠空间，导致实际装配后脚轮转到特定角度就会被设备本体卡住，完全失去万向转向的功能；另外还要关注脚轮的整体安装高度，也就是安装法兰面到轮子底部的垂直距离，这个尺寸直接决定了设备安装完成后的整体离地高度，对于需要多轮支撑的设备，四个脚轮的安装高度公差要控制在小范围内，避免设备放置后出现倾斜、个别轮子悬空不受力的问题。

从结构强度校核的角度看，这款脚轮的支架弧形过渡位置是主要的承重受力点，建模时这个位置的圆角做了合理加大处理，避免应力集中导致长期承重后支架出现开裂、变形的问题，安装法兰与支架臂的连接部位采用一体冲压弯折成型，没有额外的焊接接缝，整体结构强度比焊接拼接的支架更高，长期重载使用下不会出现焊缝开裂的问题。橡胶轮面与钢制轮芯的结合部位做了嵌合式结构设计，轮芯外圈有环形的嵌合槽，橡胶硫化成型时直接嵌入槽内，保证轮子在滚动、转向过程中，橡胶轮面不会与钢制轮芯出现脱层、相对滑动的问题，即使在频繁启停、急转的使用场景下，轮面与轮芯的连接可靠性也能满足使用要求。

在三维建模的细节处理上，这款脚轮的所有倒角、圆角都按照实际冲压加工的工艺要求做了还原，没有出现工艺无法实现的尖锐棱角，安装孔的沉台结构也符合标准螺栓的安装尺寸，装配时螺栓头可以完全沉入沉台内，不会出现螺栓头突出安装面导致连接不紧固的问题。轮子的转动间隙、支架的转向间隙都按照实际产品的装配公差做了预留，导入到设备总装文件中进行运动仿真时，可以真实模拟脚轮转向、滚动的实际状态，方便设计师在设计阶段就验证整体移动结构的合理性，减少后续实物打样时出现的结构干涉、尺寸不匹配等问题。
