重型定向工业脚轮结构设计

这款定向工业脚轮的建模，是针对车间重载转运设备、固定工位移动工装、重型仓储货架的行走支撑需求做的结构还原，日常做设备改造、工装设计的时候，脚轮选型和安装匹配是很容易出细节问题的环节，很多新手设计师容易只看额定载荷，忽略安装边界、轮体材质和使用场景的匹配度，最后做出来的设备要么推不动，要么用俩月就出现轮面脱胶、支架变形的问题。

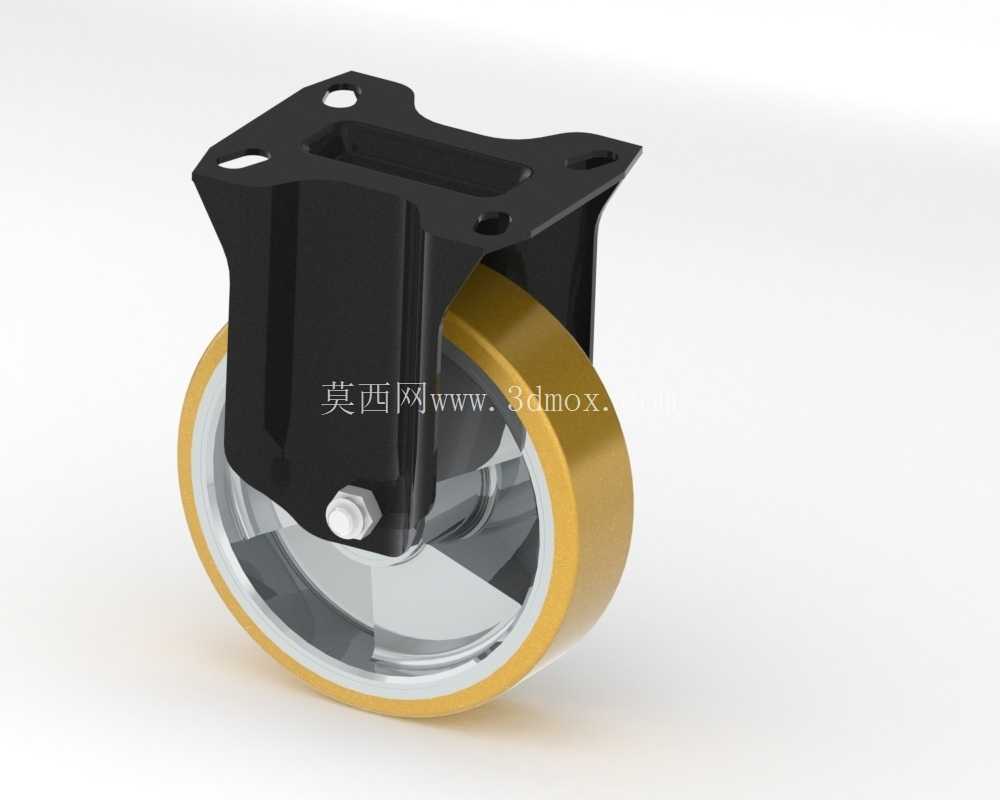

从结构上拆解来看，这款脚轮采用顶部定向安装支架设计，支架为加厚钣金冲压成型后做发黑防锈处理，安装面开有四个对称的沉头安装孔，适配M8或者M10的安装螺栓，安装面到轮体最底端的垂直高度是125mm，安装孔的孔距横向为72mm、纵向为45mm，这个尺寸是目前中型重载脚轮的通用安装规格，能适配市面上多数标准设备的底部安装位，不需要额外做转接板就能直接装配。支架和轮体的连接采用实心钢质轮轴，轴端用防松螺母锁紧，避免长时间受交变载荷出现轴窜动，轮轴和轮芯之间加装了双列滚珠轴承，转动阻力小，哪怕单轮承载到300kg的时候，推动设备也不会出现卡滞、异响的问题。

轮体部分采用铝芯聚氨酯包胶结构，轮芯为铸铝材质，相比全塑料轮芯抗冲击性更强，不会因为地面有凸起硬物磕碰就出现轮芯碎裂的问题，外层聚氨酯轮面厚度为15mm，邵氏硬度在90A左右，既保证了足够的承载能力，又能在环氧地坪、水泥地面、钢板地面上行走时不会压坏地面，同时具备不错的静音效果，相比铸铁轮、尼龙轮，聚氨酯轮面的抓地力更好，设备停在有轻微坡度的地面时不容易出现溜滑的问题，而且轮面和地面接触宽度达到30mm，单位面积的接地比压更小，长时间静置也不会在软质地坪上留下压痕。

在实际应用场景里，这类定向脚轮通常和同规格的万向刹车脚轮搭配使用，一般是两个定向轮装在设备的固定推行侧，两个万向带刹轮装在操作侧，这样既保证了设备长距离推行的时候走直线不跑偏，又能在需要转向的时候灵活调整方向，刹车踩下后能牢牢固定在工位上，不会因为人员碰撞、地面振动出现移位。做三维建模的时候，特意还原了支架的折弯圆角、焊接加强筋的细节，轮面的包胶分模线、轴承的安装位、锁紧螺母的倒角都做了1:1的还原，不是那种简化的外观模型，结构工程师做设备总装的时候，可以直接把这个模型调入装配体，不用再额外核对安装尺寸，也能直接用来做运动仿真，模拟设备过门槛、过地面缝隙时的轮体跳动情况，提前排查安装间隙够不够，会不会出现轮体和设备底板刮蹭的问题。

很多人做脚轮选型的时候容易忽略支架的转向间隙（当然这款是定向轮不存在转向问题，但同系列万向轮要注意），还有轮体的回转半径，这款定向轮因为没有转向结构，整体横向占用空间更小，支架侧面到轮面的单边间隙只有3mm，不会像万向轮那样需要预留转向摆动的空间，适合安装在设备底部空间比较局促的位置，比如窄型的工具柜、线边物料架、小型焊接工装台的底部。另外支架顶部的安装面做了下沉式的冲压加强筋，四个安装孔周围都做了凸起的加强结构，避免螺栓锁紧的时候把安装面压变形，哪怕长期承受重载，支架也不会出现安装孔开裂、支架侧弯的问题，轮轴位置的支架两侧做了外翻的折边，相当于额外的加强筋，抗侧向冲击的能力比普通平片支架高40%左右，哪怕设备推行的时候侧面撞到路沿，也不容易把支架撞变形。

建模的时候还考虑到了工程图导出的便利性，所有特征都是参数化建模的，要是需要调整轮径、安装高度、安装孔距，只需要修改对应参数就能快速生成新规格的模型，不用从头开始画，比如要做100mm轮径、150mm轮径的同系列脚轮，只需要修改轮体草图尺寸、支架的高度尺寸，就能快速完成系列化设计，对于做非标设备的工程师来说，能省不少重复建模的时间。另外模型里也还原了轮面的粗糙度细节，聚氨酯轮面做了细微的纹理处理，渲染的时候能更真实地还原材质质感，做方案汇报的时候给客户看设备整体效果，脚轮部分不会显得很假，能提升整体方案的精致度。

在实际装配的时候要注意，安装脚轮的设备底板必须保证足够的平面度，四个脚轮的安装面要在同一个水平面上，不然会出现个别脚轮悬空不受力，剩下的脚轮载荷超标，时间长了就会提前损坏，这款脚轮的支架有一定的形位公差余量，能适应小范围的安装面不平整，但如果安装面落差超过2mm，还是建议加调整垫片找平。另外轮面的聚氨酯材质虽然耐磨，但不适合长期在有尖锐铁屑、切削液浸泡的环境里使用，如果是机加工车间的铁屑地面，建议选用铁芯尼龙轮或者铸铁轮，要是是装配车间、仓储区域的干净地面，这款聚氨酯包胶轮的使用寿命能达到3年以上，日常维护只需要定期清理轮面缠绕的线头、铁屑，检查锁紧螺母有没有松动就行，不需要额外加润滑油，因为轴承本身是带防尘盖的预润滑轴承，长期使用也不会进灰卡滞。
