快开式过滤器检修人孔结构设计

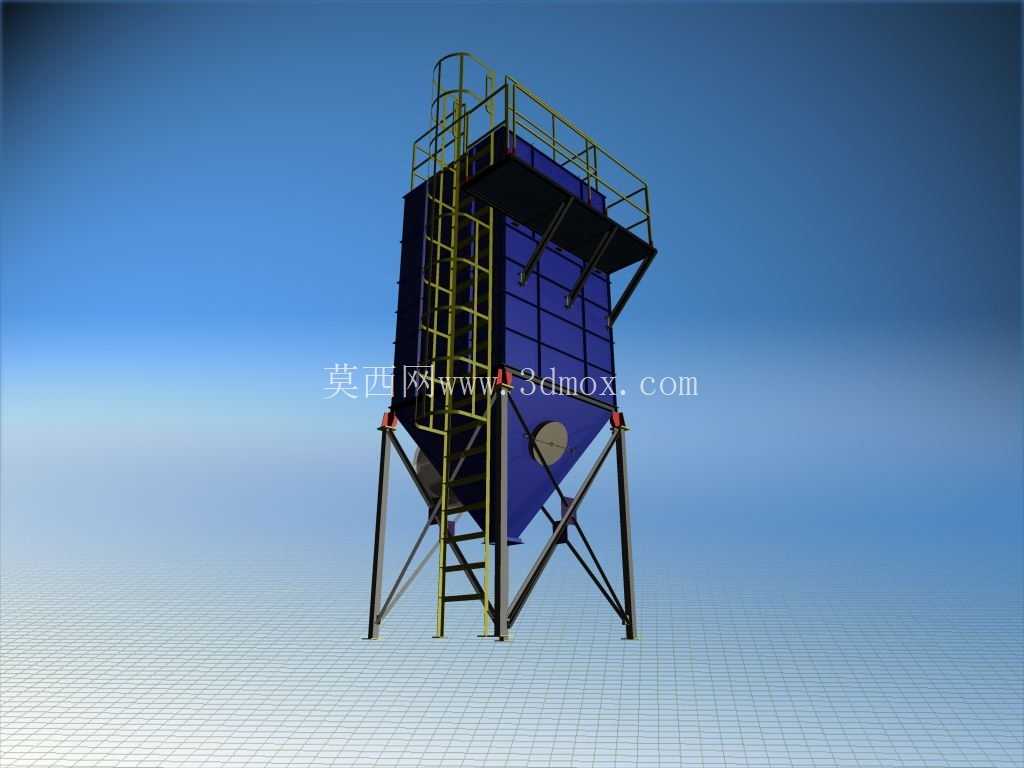

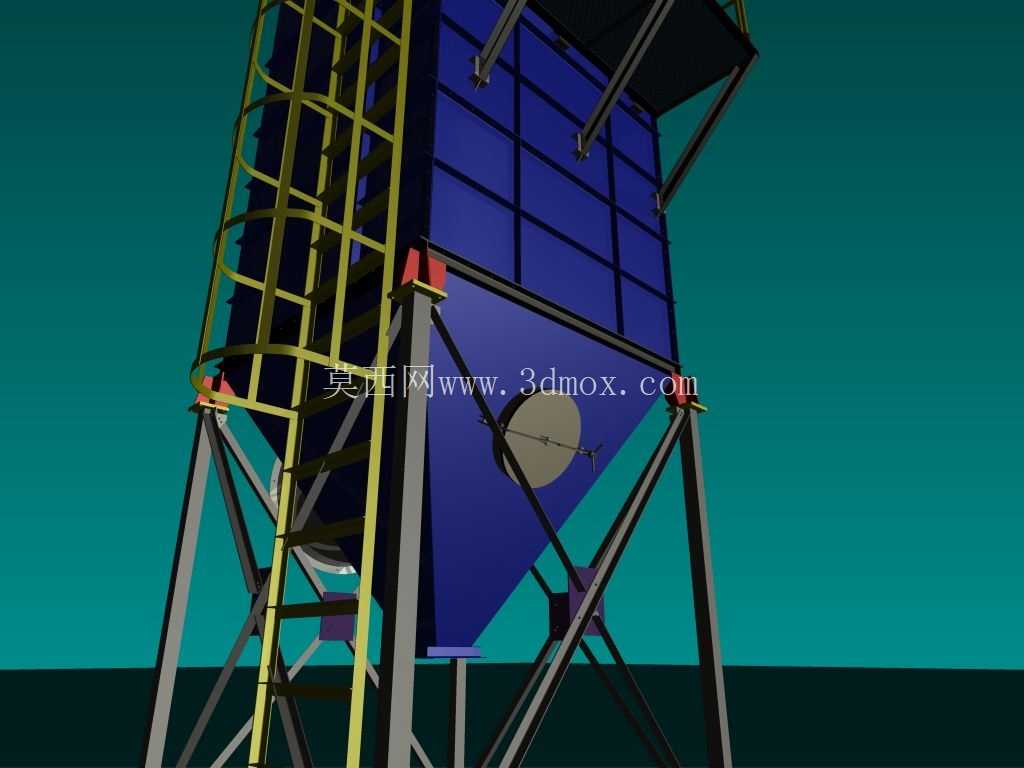

在化工、水处理、食品加工等涉及流体过滤的工艺管线中，过滤器是截留介质内杂质、保障下游设备稳定运行的核心部件，而人孔作为过滤器筒体上的可拆卸检修通道，直接决定了设备运维的便捷性与运行密封可靠性。这款快开式人孔结构，正是针对常规螺栓紧固人孔拆装耗时、运维效率低的痛点设计，适配各类立式、卧式承压过滤设备的筒体安装需求。

从实际应用场景来看，该结构多用于需要频繁开盖清理滤篮、更换滤元的过滤设备上，比如循环水系统的反冲洗过滤器、食品饮料行业的糖浆过滤器、化工流程中的物料精密过滤器，这类设备的运维周期通常在1-4周不等，每次清理都需要开启人孔，传统螺栓紧固式人孔需要逐个拧松、拧紧十数颗螺栓，不仅耗时久，还容易因螺栓受力不均导致密封面压偏泄漏，快开结构的设计恰好解决了这一问题。

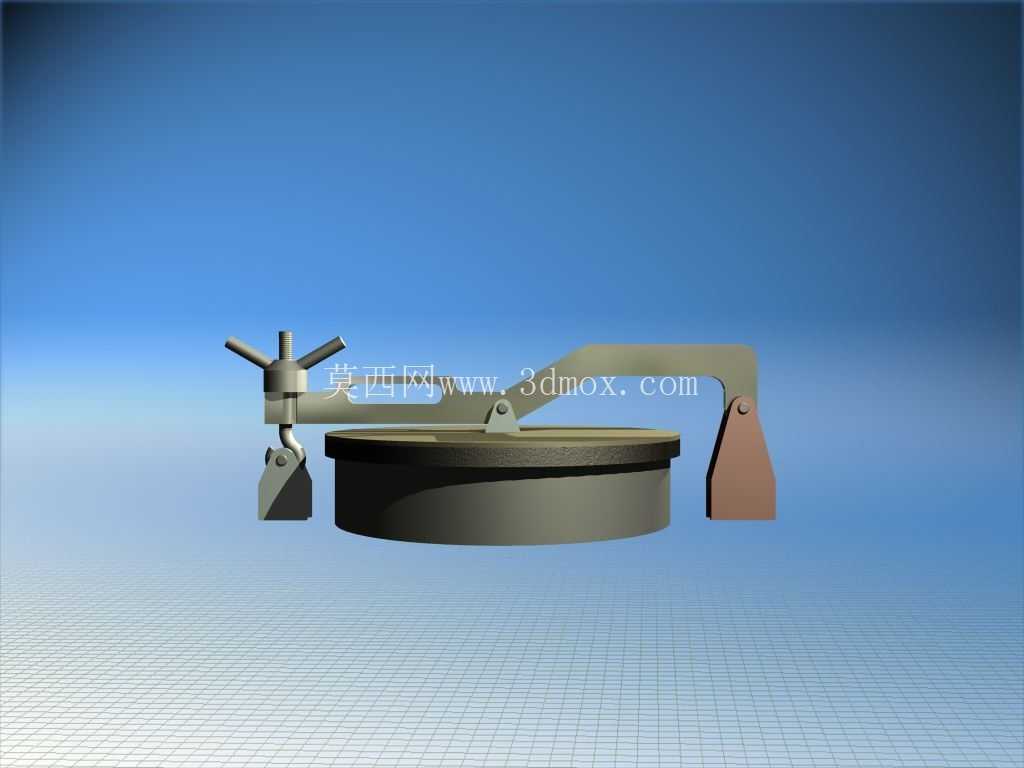

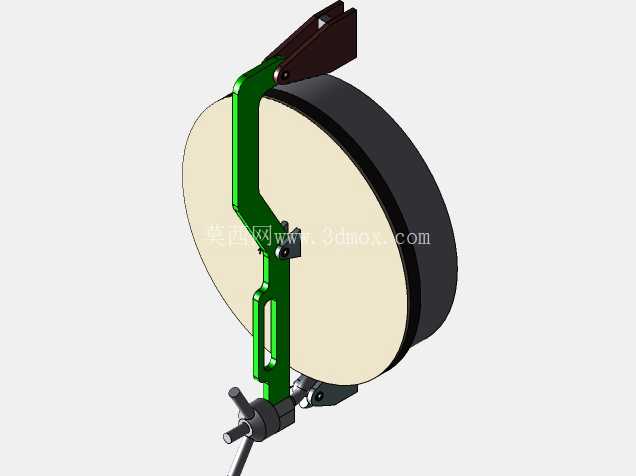

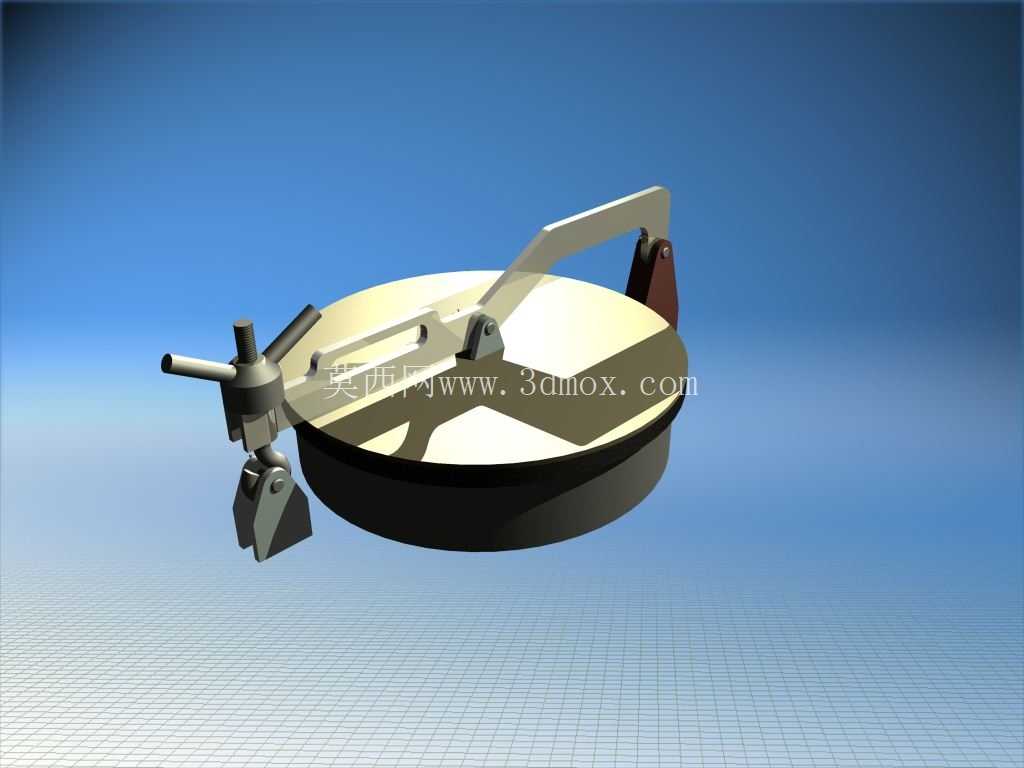

结构设计上，这款人孔采用了铰接式回转臂搭配凸轮压紧锁止的方案，人孔盖一侧通过铰接支座与筒体上的安装法兰连接，开盖时无需完全拆下孔盖，只需松开锁止机构后将孔盖沿铰接轴回转翻开即可，单人即可完成全部操作，无需额外吊装辅助。锁止端采用了带T型手柄的凸轮压紧结构，手柄转动时通过凸轮曲面的升程变化，将回转臂端部的压块紧紧压在人孔盖的密封面外缘，相比传统螺栓压紧，凸轮压紧的行程更短，锁止和解锁的操作仅需扳动手柄90度即可完成，大幅缩短了开盖、关盖的操作时间。

密封设计上，人孔盖与筒体法兰的配合面采用了凸面密封结构，密封槽开设在孔盖端面，可适配耐油橡胶、硅胶、氟橡胶等不同材质的O型密封圈，根据设备的工作压力、介质温度、腐蚀特性灵活选择密封件，常规工况下可满足1.0MPa以内的承压密封需求，密封面的加工粗糙度控制在Ra1.6以内，避免因密封面划痕导致的介质渗漏。回转臂的铰接支座采用了带自润滑衬套的销轴结构，长期使用也不会出现铰接点锈蚀卡滞的问题，即使在户外、潮湿的安装环境下，也能保证开盖操作的顺畅性。

安装边界方面，这款人孔的筒体法兰采用标准圆形法兰结构，法兰外缘的螺栓孔分布与同口径标准压力容器人孔法兰完全兼容，用户在对老旧过滤器的人孔进行升级替换时，无需重新在筒体上焊接改动法兰，直接替换原有孔盖与锁止机构即可完成改造，适配成本极低。人孔盖的有效通径可满足运维人员探身进入筒体检修、或者取出大尺寸滤篮的操作需求，翻开后的孔盖在回转臂的支撑下可保持在固定开启角度，不会自行回落夹伤操作人员，锁止机构上还预留了安全锁孔，设备运行时可加挂安全锁，避免无关人员误操作开启人孔引发安全事故。

从结构受力角度来看，设计时对回转臂、凸轮锁止块、铰接支座的受力做了针对性强化，当设备内部带压时，内部介质压力会将人孔盖向外推，这个推力会通过回转臂传递到凸轮锁止结构上，凸轮的自锁角度设计在安全范围内，不会因为内部压力的作用出现锁止机构自行松脱的问题，同时铰接支座的焊接位置做了应力分散处理，避免长期承压下焊缝出现疲劳开裂。孔盖的压紧面做了整体车削加工，保证压紧时密封圈的压缩量均匀，不会出现局部压缩量不足导致的泄漏，也不会因为局部压缩量过大导致密封圈过早老化失效。

在实际选型适配时，需要注意根据过滤器的筒体壁厚调整法兰的焊接坡口尺寸，保证法兰与筒体焊接后的垂直度，避免孔盖关闭时出现密封面错位的问题；同时要根据设备的工作介质特性选择对应的接触部件材质，常规水处理工况可采用普通碳钢做防腐涂装，食品、医药工况则需要采用304或316L不锈钢材质，密封件也要符合对应的卫生级要求。这款人孔结构的所有转动部件都做了圆滑过渡处理，没有突出的尖锐棱角，运维操作时不会划伤操作人员，整体结构没有易损的复杂小零件，长期使用的维护成本极低，仅需定期检查密封圈的老化情况、给铰接销轴加注少量润滑脂即可保证长期稳定运行。
