西门子配套链板输送驱动装置三维设计

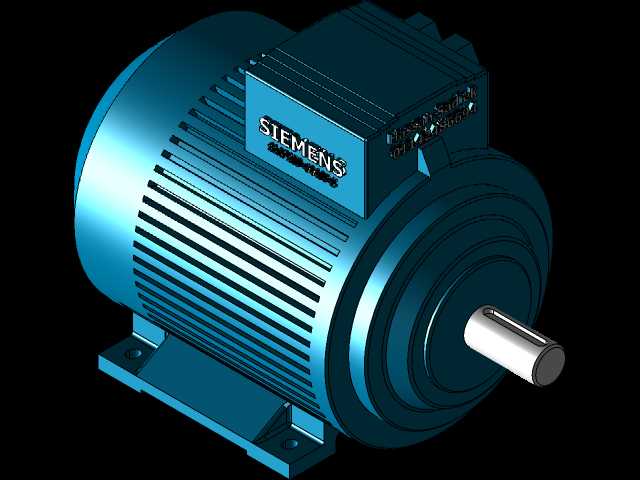

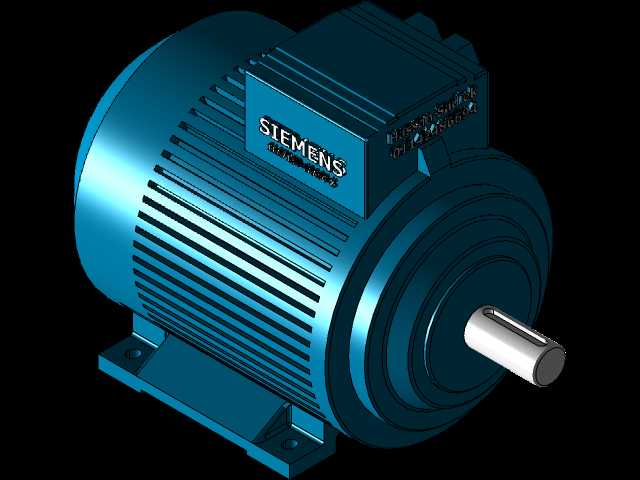

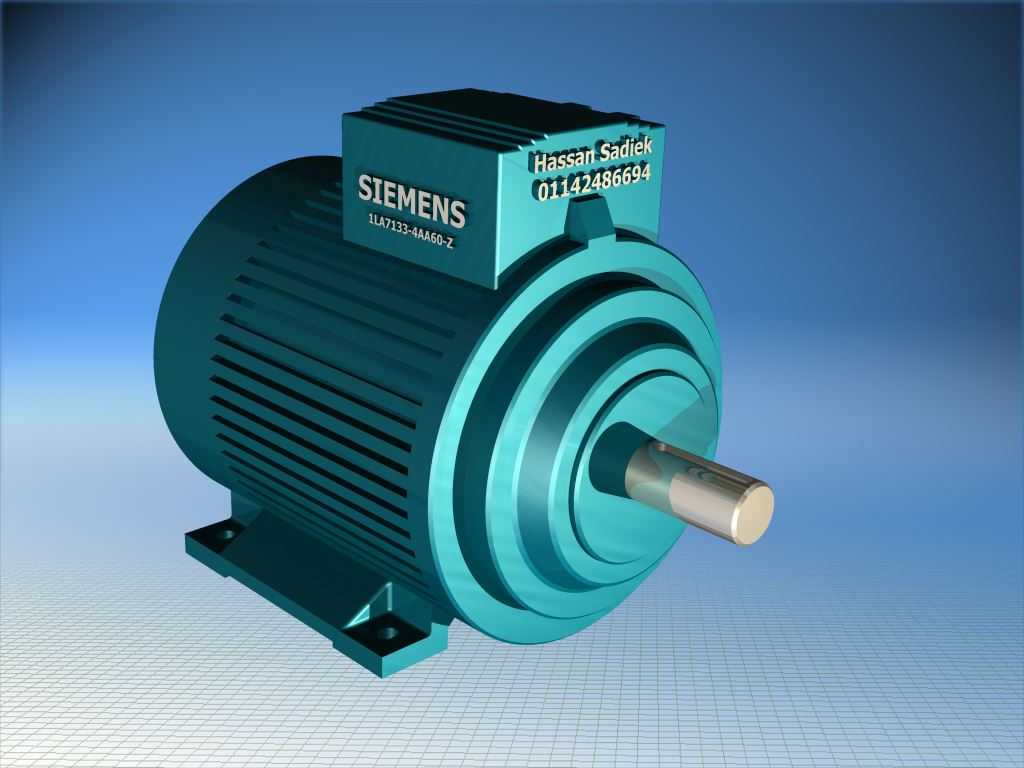

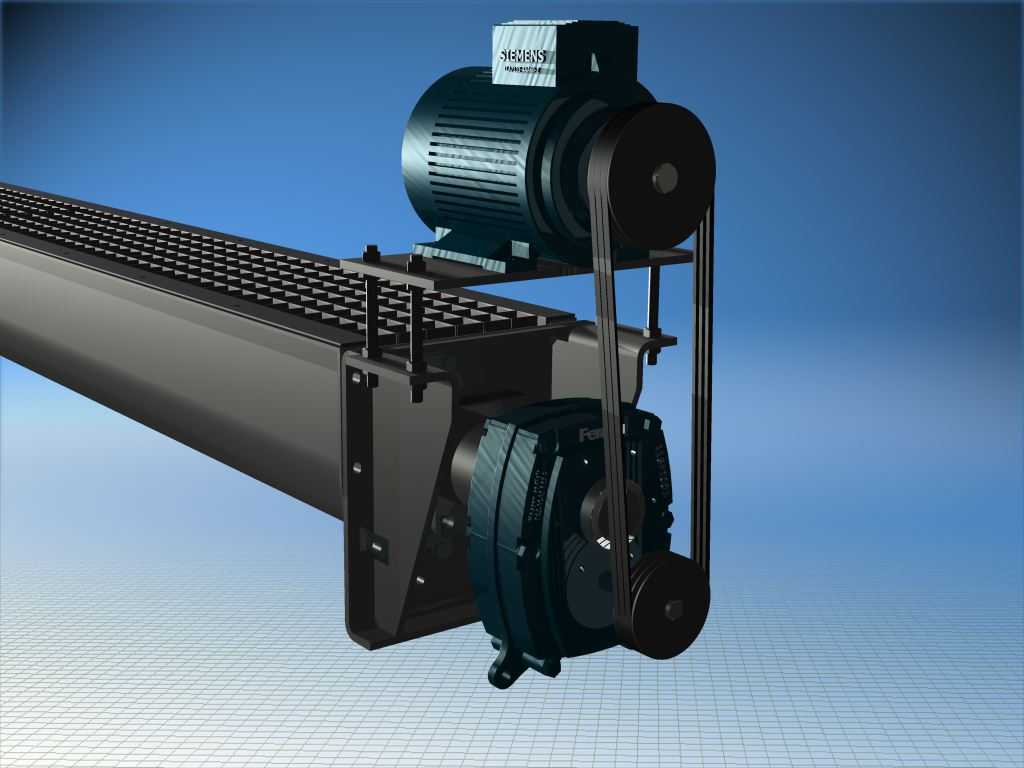

这套驱动装置主要应用于轻工制造、食品加工、电子元器件组装等行业的长距离物料输送工位，作为链板式输送线的核心动力单元，负责为整条输送线提供稳定可靠的动力输出，适配水平布置或小倾角布置的直线输送段，可承载中等载荷的工件、包装箱、加工半成品等物料的连续输送作业，能够在常规车间温湿度环境下长期连续运行，适配多班次连续生产的作业需求。装置采用电机搭配皮带减速传动的结构形式，上部的动力电机通过三角带将动力传递到下部的驱动辊轴端，带动链板输送面做匀速循环运动，皮带传动的结构可以在设备启动或遇到载荷冲击时起到缓冲吸振的作用，同时能通过皮带轮的直径配比实现初步减速，匹配链板输送所需的低转速大扭矩输出特性，避免电机直接驱动带来的转速过高、扭矩不足的问题。在设计过程中，首先根据输送线的额定载荷、运行速度、输送长度计算所需的驱动功率与输出转速，选定适配的电机型号后，通过传动比计算确定大小皮带轮的直径参数，同时校核皮带的包角与张紧行程，确保传动过程中不会出现打滑丢转的问题；整体机架采用型材焊接结构，电机安装位设置了可调节的长圆孔结构，方便安装时调整皮带张紧度，也便于后期维护时更换磨损的传动皮带，下部驱动辊的轴承座采用外置式安装设计，无需拆解输送线主体即可完成轴承的维护更换。外形尺寸方面，整套驱动装置的宽度与配套链板的有效输送宽度匹配，安装时驱动装置整体固定在输送线端部的机架上，电机的外轮廓不会超出输送线侧架的安全边界，传动皮带外侧预留了安全防护罩的安装位置，避免运行过程中人员接触转动部件引发安全隐患；安装时需要保证电机输出轴与下部驱动辊轴的平行度偏差在允许范围内，避免皮带出现偏磨缩短使用寿命，同时驱动辊的轴线需要与输送线纵向方向垂直，保证链板运行过程中不会出现跑偏卡滞的问题。整套结构的设计充分考虑了现场安装与后期维护的便利性，所有紧固件均采用标准件，易损件均为市面通用规格，降低了设备的运维成本与备件储备难度。
