气动系统气源处理过滤调节器结构设计

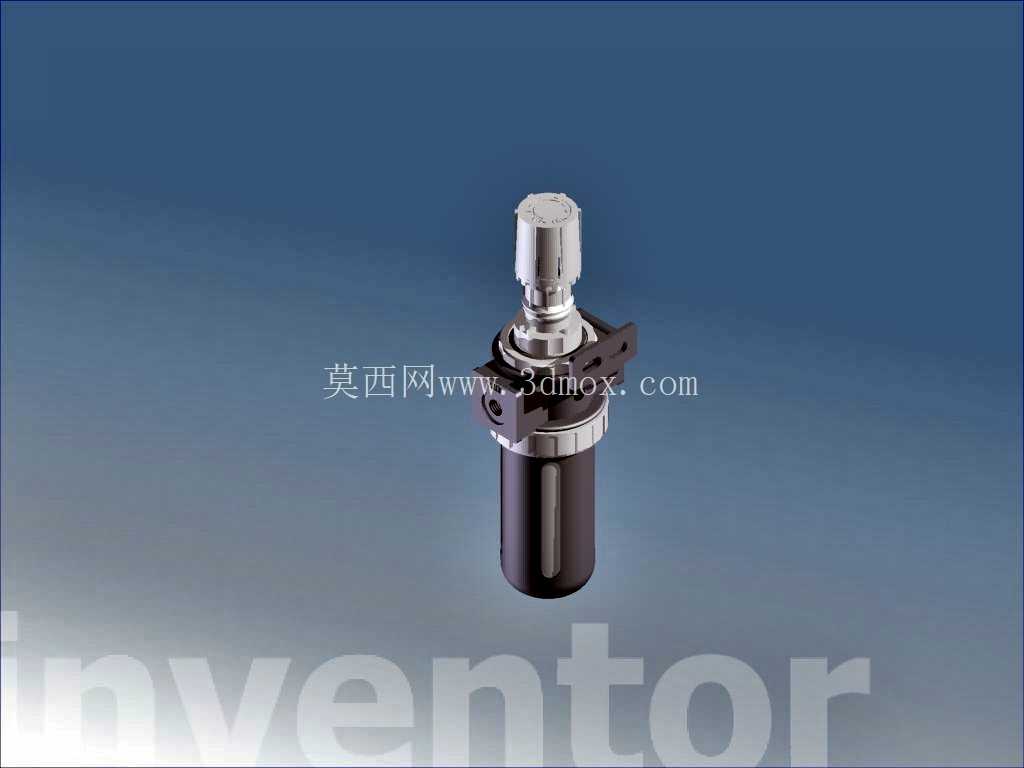

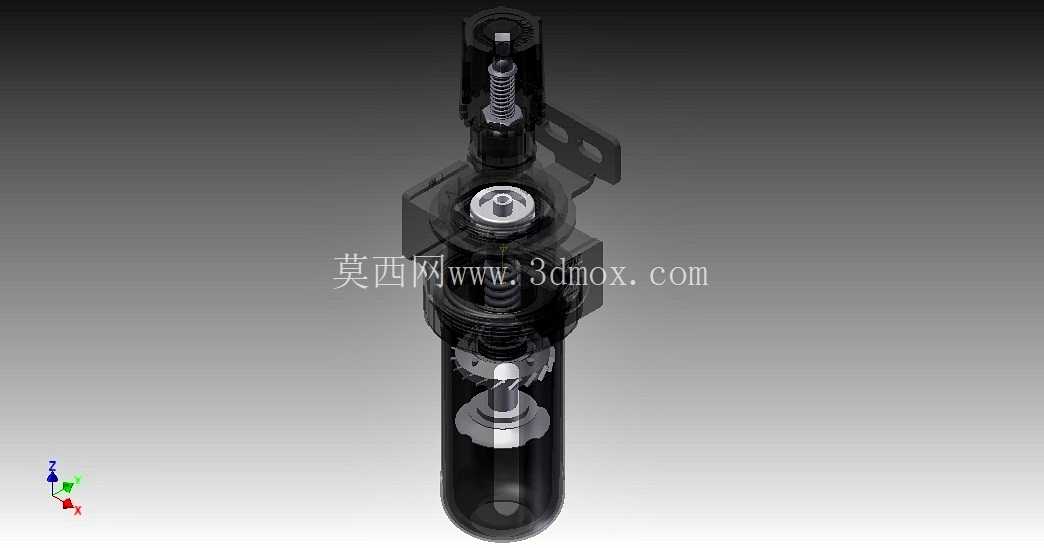

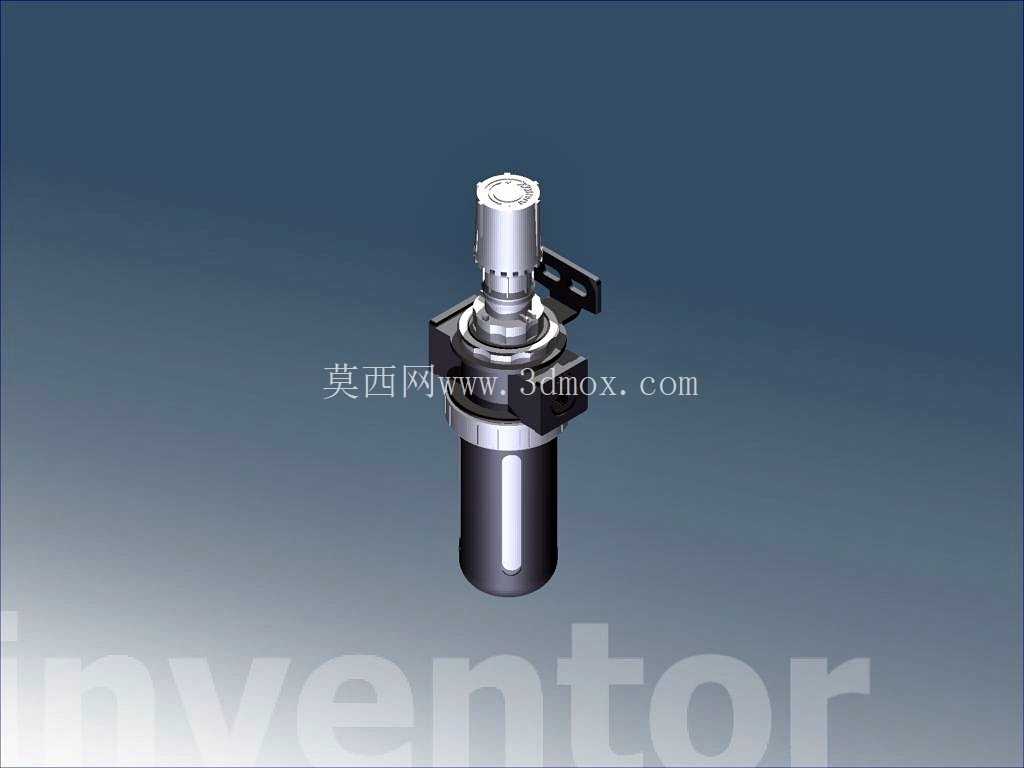

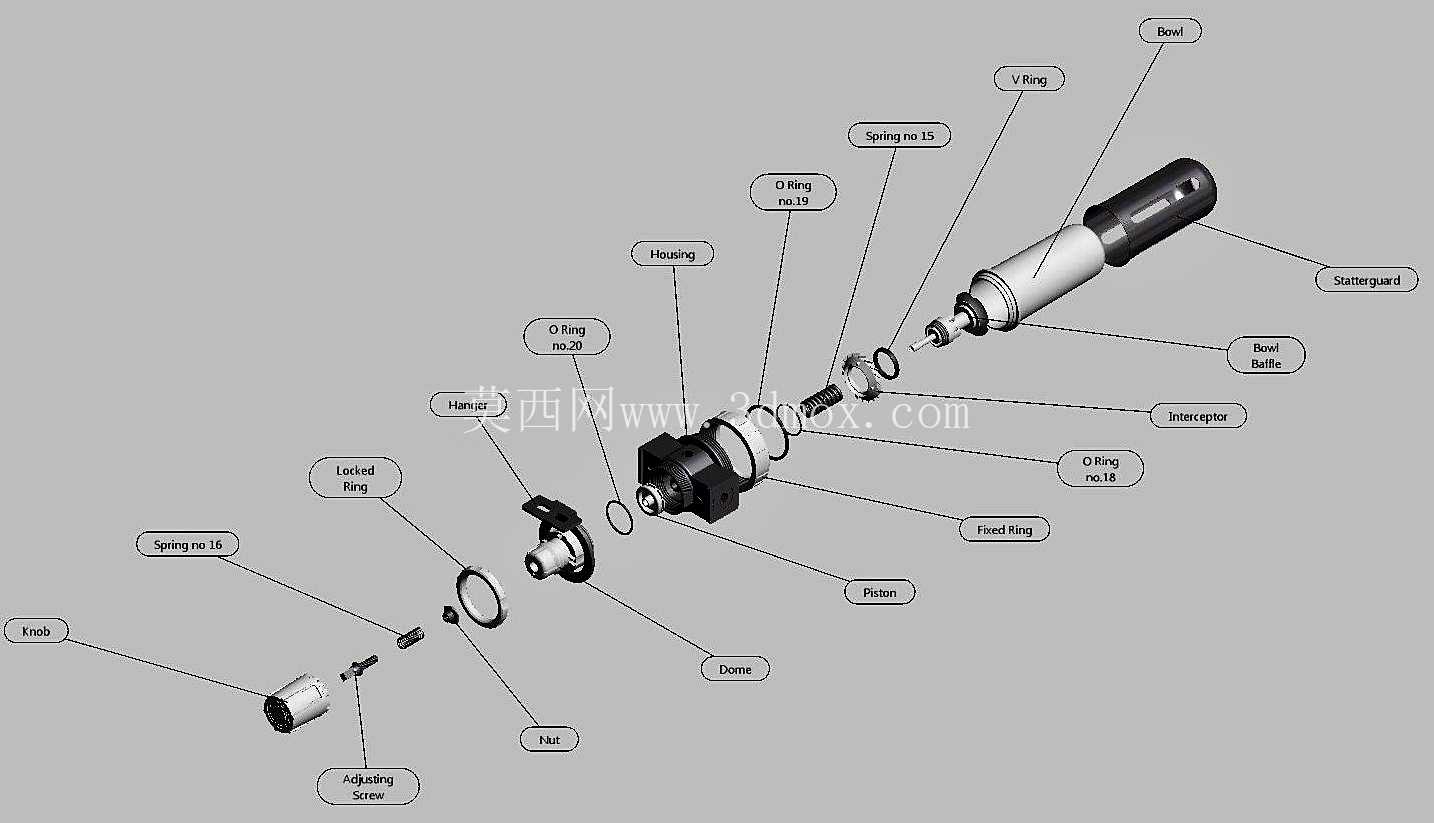

在气动自动化生产线、车间集中供气系统、小型气动设备的气路前端，这类过滤调节器是不可缺少的气源处理核心元件，直接决定后端气动执行元件、控制阀组的使用寿命与运行稳定性。从结构拆解来看，整个部件采用立式同轴布局，上部为调压弹簧腔与调节机构，中部设置过滤芯体与导流通道，下部为透明积水杯，整体结构紧凑，没有多余的外凸结构，能适配狭小的设备安装空间。

实际工况应用中，压缩空气从进气口进入设备腔体后，首先经过旋流导向结构产生离心旋转，空气中携带的大颗粒液态水滴、油滴会在离心力作用下被甩到腔体内壁，顺着壁面流入下部的积水杯，完成第一级的气液分离；之后气流穿过多孔过滤芯体，滤除空气中残留的固态粉尘、细小杂质颗粒，经过净化的气流进入上部的调压腔，通过调节旋钮改变弹簧预紧力，带动阀芯上下移动调整阀口开度，最终将输入的波动高压压缩空气稳定在设定的输出压力值，为后端气动回路提供洁净、压力稳定的气源。

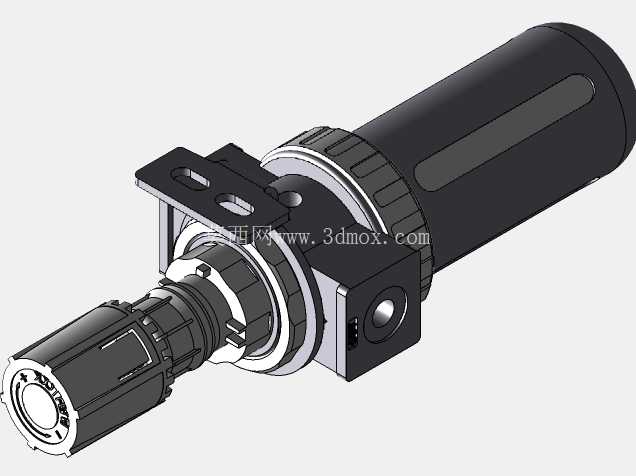

设计过程中，首先要考虑的是安装边界的适配性，侧面的安装支架预留了标准安装孔位，既可以通过支架固定在设备壁板、气路安装板上，也可以配合气路接头直接串联在管路中，安装时需要预留下部积水杯的排水操作空间，以及上部调节旋钮的操作空间，避免安装后无法进行压力调整与手动排水操作。过滤芯体采用可拆卸式结构设计，当滤芯堵塞导致气阻过大时，可以直接拆开中部腔体更换滤芯，不需要整体更换整个部件，降低后期维护成本；下部积水杯采用高透明工程材质，能直接观察内部积水液位，当液位到达警戒位置时可通过底部排水阀排出积水，部分工况下也可搭配自动排水组件实现无人值守自动排水。

调压结构的设计重点在于压力输出的稳定性，调压弹簧经过刚度匹配，配合阀芯处的密封结构，能在输入压力波动、后端用气量变化的情况下保持输出压力的偏差在允许范围内，避免压力突变导致气缸动作冲击、控制阀组误动作等问题。腔体内部的流道经过圆弧过渡处理，减少气流通过时的压力损失，同时避免流道直角处产生涡流带来的额外噪音。密封部位采用耐油橡胶材质，适配常规压缩空气中含有的少量油雾成分，长期使用不会出现密封溶胀、漏气的问题。

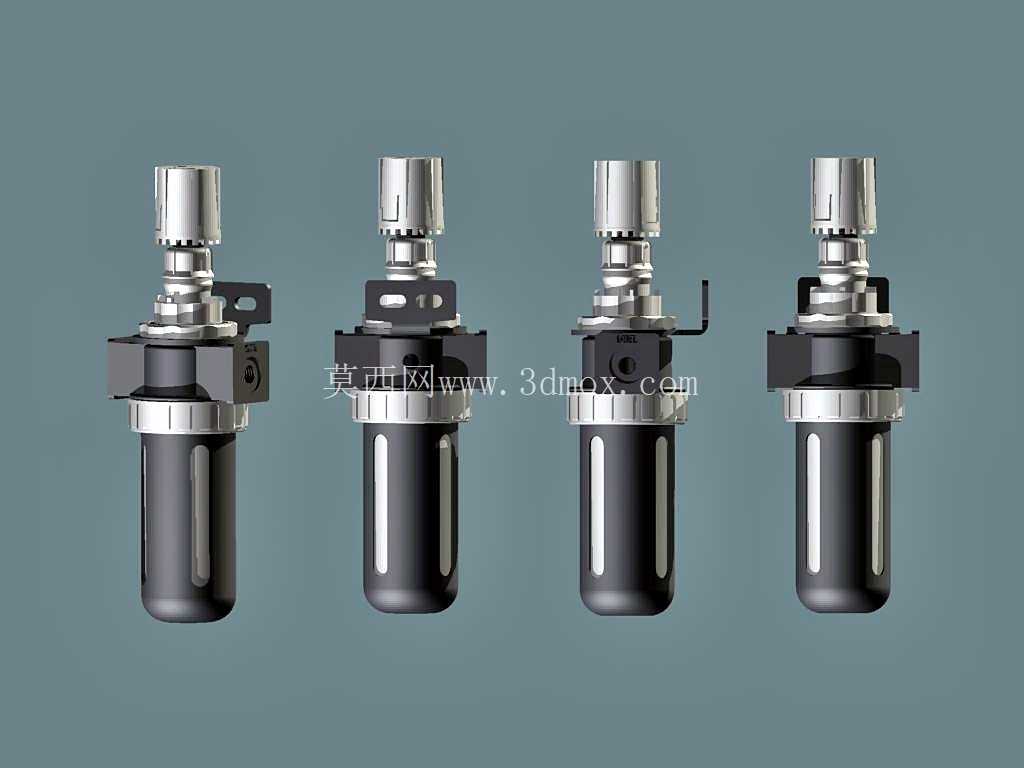

在不同的应用场景下，这类过滤调节器可以根据后端用气量选择对应通径规格，小通径型号多用于单台小型气动设备、小型气动工具的前端气源处理，大通径型号可用于车间支管路、多台设备集中供气的气源处理节点。安装时需要注意气流方向与阀体上标注的箭头方向一致，反向安装会导致过滤功能失效、调压结构无法正常工作，同时要避免安装在有强烈振动、环境温度过高的位置，防止积水杯材质老化、密封件提前失效。日常维护中除了定期排水、更换滤芯，还需要定期检查输出压力的稳定性，当出现压力调节失效、漏气等问题时，可拆解检查阀芯密封面是否有杂质卡滞、弹簧是否出现疲劳变形，针对性更换损坏零件即可恢复设备功能。
