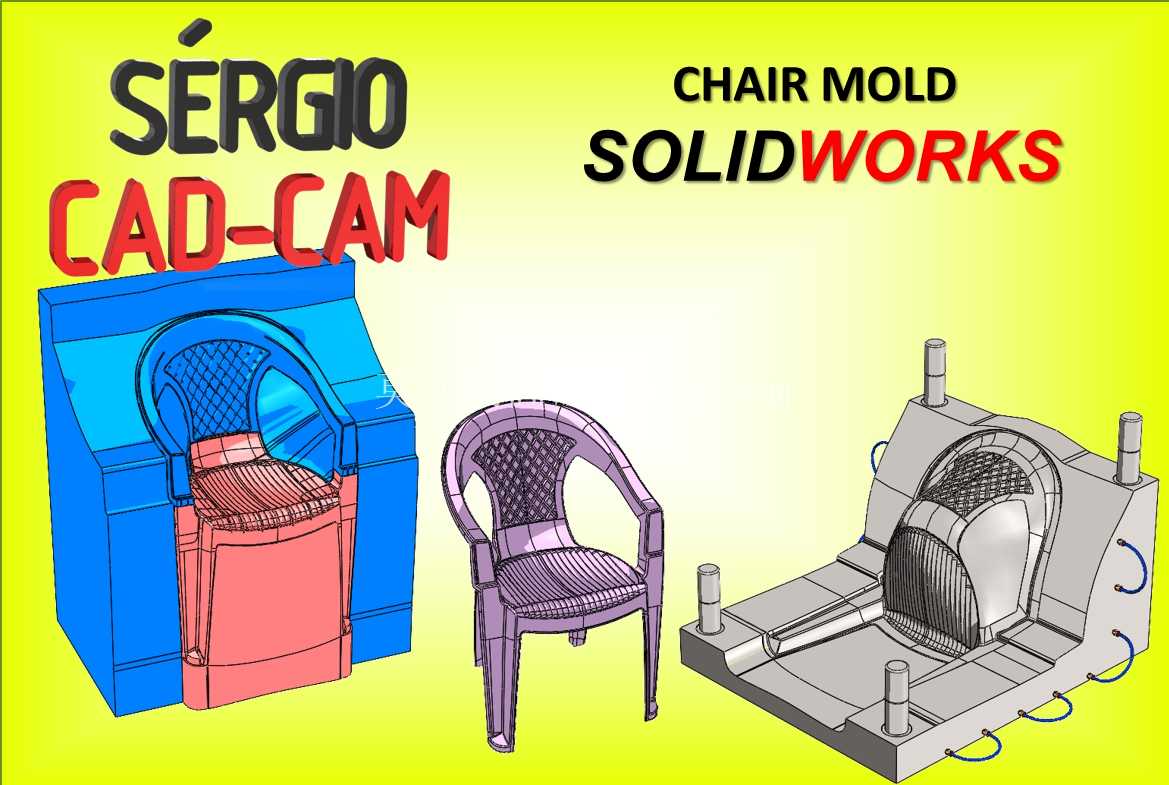

塑料靠背椅注塑成型模具结构设计

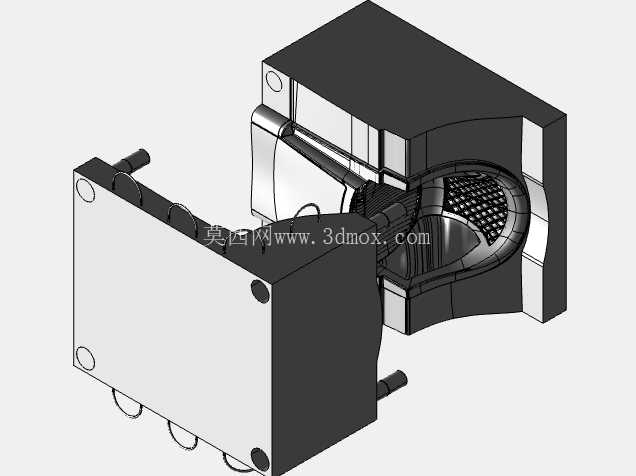

　　日常民用场景里的一体式塑料靠背椅，是户外排挡、临时会务、家用备用座椅的高频使用品类，这类产品的量产完全依赖注塑模具的稳定运行，这套模具的结构设计完全围绕塑料椅的成型特性展开，核心要解决大尺寸薄壁件的填充、冷却、脱模三大核心问题。从分型面的选择来看，模具将分型线设置在椅身轮廓的最大截面处，沿靠背弧形边缘、扶手外侧、椅座下沿完整闭合，既避免分型面处产生明显飞边影响成品外观，也能保证开模时塑件完整留在动模侧，不会出现粘定模的故障。浇注系统采用了侧浇口搭配冷料穴的结构，浇口位置设置在椅座背面的非外观区域，熔融的聚合物熔体从浇口注入后，会沿着椅座向靠背、扶手、椅腿方向同步填充，流道的截面尺寸经过梯度设计，靠近浇口的位置截面更大，向远端逐渐收窄，保证熔体在型腔内的流动前沿速度均匀，避免出现填充不足、熔接痕明显的问题，冷料穴设置在流道末端，用来储存熔体前端的冷料，防止冷料进入型腔在椅身表面形成冷疤。

　　冷却系统的排布直接决定了成型周期和成品的变形量，这套模具在定模侧对应椅面、靠背的外观面区域，排布了随形的冷却水道，水道距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲；动模侧对应椅身的加强筋、椅腿安装柱的位置，单独设置了局部冷却回路，因为这些位置胶位较厚，冷却速度慢，如果冷却不到位很容易出现表面缩痕，甚至内部产生真空泡影响结构强度。脱模结构的设计充分考虑了塑料椅的结构特性，因为椅身带有镂空的靠背网格、内凹的扶手结构，不能采用简单的顶针直顶结构，否则很容易顶穿塑件或者留下明显顶痕，这套模具采用了推板搭配斜顶的组合脱模方式，推板沿椅身的外轮廓周向设置，开模后推板均匀作用在椅座的下沿边缘，受力面积大不会压伤塑件，对应扶手内侧、靠背网格的倒扣位置，设置了多组斜顶结构，开模时斜顶在顶出的同时向内侧横向移动，脱离倒扣区域，不会对塑件的成型结构造成拉伤。

　　导向定位结构采用了导柱导套加锥面定位的组合，因为模具整体尺寸较大，单纯的导柱导套在长期开合模过程中容易出现磨损偏移，锥面定位块设置在模具的四个角部，合模时锥面先导向贴合，保证动定模的同轴度，避免分型面出现错位导致成品错边。排气结构开设在分型面的熔体填充末端位置，以及靠背网格的筋位末端，因为大尺寸塑件填充时型腔内的空气如果不能及时排出，会在塑件表面形成烧焦、缺料的缺陷，排气槽的深度控制在聚合物溢边值以内，既保证排气顺畅，又不会出现飞边。

　　从安装边界来看，这套模具的模架尺寸适配常规吨位的卧式注塑机，定位圈尺寸、浇口套的球面半径都符合通用注塑机的安装标准，模具的最大开模行程满足推板顶出距离加上塑件高度的要求，顶出杆的位置和注塑机的顶棍孔位置对应，不需要额外改装设备就能直接上机生产。实际生产过程中，这套模具可以适配PP、PE等常用的座椅类聚合物原料，成型周期稳定在合理区间，生产出的塑料椅表面光洁度好，尺寸精度满足装配要求，椅身的结构强度符合日常使用的负载标准，不会出现因为成型内应力导致的后期开裂问题。
