桨叶注塑成型模具结构设计方案

　　浇注系统设计上，针对桨叶类塑件的薄壁、曲面延展特性，采用偏心点浇口进料方式，浇口位置设置在桨叶轮毂的中心区域，熔融塑料进入型腔后可沿叶片曲面均匀向边缘填充，有效避免填充过程中出现的熔接痕、缺胶问题，同时浇口残留痕迹小，后续塑件修整工作量可降低60%以上。冷却回路采用随形排布设计，在型腔、型芯侧分别布置多层循环水路，水路间距控制在15-20mm区间，距离型腔表面的距离保持在10-12mm，确保成型过程中型腔各区域温度均匀，将塑件冷却收缩变形量控制在允许公差范围内，保证桨叶的曲面轮廓度、动平衡精度满足使用要求。这套模具针对桨叶类薄壁曲面塑件的成型需求开发，核心应用场景覆盖小型流体设备桨叶、无人机螺旋桨配件、民用通风设备风叶的批量注塑生产环节，适配卧式注塑机的安装规格，可直接搭载于常规120吨-180吨锁模力的注塑设备完成连续生产作业。从结构布局来看，模具采用两板模标准模架搭配侧抽芯机构的组合形式，整体安装边界遵循标准模架的装夹尺寸规范，上下模合模导向依靠四角布置的精密导柱导套完成定位，定位精度可控制在0.02mm以内，避免合模错位导致的塑件飞边、壁厚不均问题。

　　脱模机构采用顶杆顶出结合推板辅助的组合形式，顶杆布置位置避开桨叶的薄壁叶片区域，集中在轮毂的厚壁部位，同时推板沿分型面同步动作，避免顶出过程中塑件出现顶白、变形甚至断裂问题，保证薄壁叶片部位的成型完整性。模具的侧抽芯机构针对桨叶轮毂侧的侧孔结构设计，采用斜导柱驱动的滑块抽芯结构，抽芯行程预留足够安全余量，开模过程中斜导柱带动滑块先完成侧抽芯动作，再执行顶出脱模流程，动作顺序通过模具本身的机械结构实现联锁，无需额外外接液压或气动驱动元件，降低模具的配套成本与故障概率。

　　从实际生产适配性来看，这套模具的成型周期可控制在25-30秒区间，成型材料可兼容PP、ABS、玻纤增强PA等常用注塑材料，通过调整工艺参数即可适配不同材质桨叶的生产需求，生产过程中模具的开合模动作顺畅，日常维护仅需定期对导柱、滑块部位加注润滑脂，检查冷却水路是否存在水垢堵塞即可，整体维护成本较低。在结构设计过程中，针对桨叶类塑件容易出现的翘曲变形问题，特意在型芯侧设置了局部反变形补偿结构，根据材料收缩率的实测数据对曲面轮廓做预变形处理，抵消冷却过程中产生的收缩变形量，保证最终成型的桨叶曲面精度满足动平衡测试要求，减少后续校形工序的工作量。

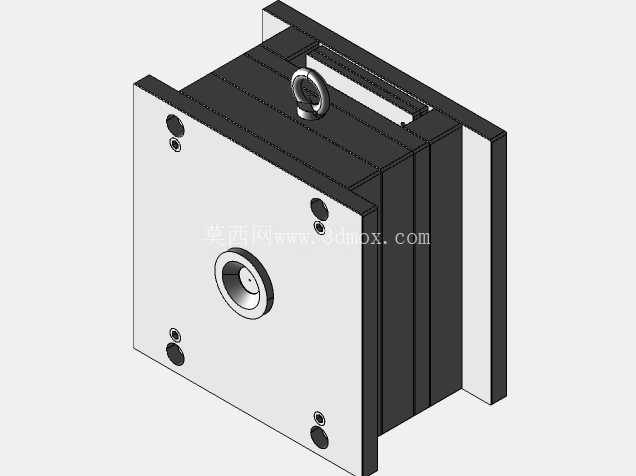

　　模具的吊装结构设置在上模座的中心位置，采用标准吊环螺钉安装孔，可适配车间常规的吊装设备完成模具的上机安装与拆卸作业，模架四周设置有标准的压板装夹槽，可快速完成模具在注塑机工作台面上的装夹固定，减少换模调试的辅助时间。排气系统开设在分型面的叶片末端位置，排气槽深度控制在0.02-0.03mm，既可以保证型腔内的空气在填充过程中顺利排出，避免塑件出现烧焦、困气缺陷，又不会出现溢料飞边问题。整套模具的结构设计充分考虑了批量生产的稳定性与耐用性，模架采用标准模架改制，核心型腔型芯部件采用预硬钢加工，表面抛光至镜面级别，既保证塑件的表面质量，又能提升模具的使用寿命，满足大批量连续生产的使用需求。
